Apache 2.4 新機能 “SSL編”
Search
Ryosuke Yamazaki
PRO
July 04, 2023
Programming
0
55
Apache 2.4 新機能 “SSL編”
2012年3月29日 "Webサーバ勉強会#4 にて発表したスライドです。
現在は TLS 1.3 の登場により古くなっているところがあるのでご注意ください
Ryosuke Yamazaki
PRO
July 04, 2023
Tweet
Share
More Decks by Ryosuke Yamazaki
See All by Ryosuke Yamazaki
やっとわかったタイピングスピード向上のコツ
nappa
PRO
0
160
Javaでつくる低レイテンシ実装の技巧 〜GCはさだめ、さだめは死〜
nappa
PRO
0
410
Other Decks in Programming
See All in Programming
労務ドメインを快適に開発する方法 / How to Comfortably Develop in the Labor Domain
yuki21
1
250
unique パッケージから学ぶ interning と weak reference @ Asakusa.go#3
karamaru
2
800
Jakarta EE meets AI
ivargrimstad
0
380
実践 Advanced CallKit 〜快適な通話の実現に向けて〜
mot_techtalk
3
140
開発を加速する共有Swift Package実践
elmetal
PRO
0
410
今インフラ技術をイチから学び直すなら
yuhta28
1
130
マルチモジュールにおけるテスト最適化
fxwx23
0
210
Developer Joy == Developer Productivity (really!)
hollycummins
1
180
Increased Performance and Developer Productivity with Jakarta EE 11
ivargrimstad
0
330
サーバーレスで負荷試験!Step Functions + Lambdaを使ったk6の分散実行
shuntakahashi
6
1.5k
rbs-inlineを導入してYARDからRBSに移行する
euglena1215
1
270
事業フェーズの変化に対応する 開発生産性向上のゼロイチ
masaygggg
0
200
Featured
See All Featured
Building a Scalable Design System with Sketch
lauravandoore
458
32k
ピンチをチャンスに:未来をつくるプロダクトロードマップ #pmconf2020
aki_iinuma
103
48k
Typedesign – Prime Four
hannesfritz
39
2.3k
Imperfection Machines: The Place of Print at Facebook
scottboms
263
13k
Embracing the Ebb and Flow
colly
83
4.4k
Six Lessons from altMBA
skipperchong
26
3.3k
Documentation Writing (for coders)
carmenintech
65
4.3k
Statistics for Hackers
jakevdp
794
220k
A Tale of Four Properties
chriscoyier
155
22k
Cheating the UX When There Is Nothing More to Optimize - PixelPioneers
stephaniewalter
278
13k
How to Create Impact in a Changing Tech Landscape [PerfNow 2023]
tammyeverts
43
2k
Fight the Zombie Pattern Library - RWD Summit 2016
marcelosomers
230
17k
Transcript

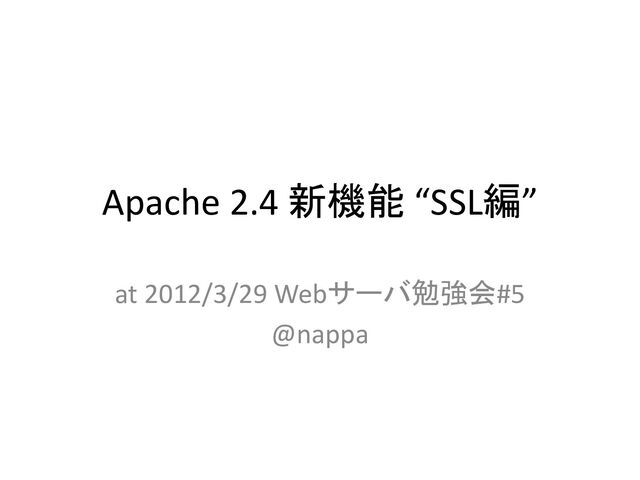

Apache 2.4 新機能 “SSL編” at 2012/3/29 Webサーバ勉強会#5 @nappa
SSL (TLS) のおさらい • 認証、改ざん検出、暗号化を提供する • 複数のアルゴリズムの組み合わせでできて いる – 公開鍵暗号
– 共通鍵暗号 – MAC (ハッシュとか) • 公開鍵暗号は重い! – まず公開鍵暗号で、共通鍵暗号の鍵を配送する • これが TLS Handshake
初回のHandshake Client Server ClientHello --------> (SessionID=xxx) ServerHello Certificate* ServerKeyExchange* CertificateRequest*
<-------- ServerHelloDone Certificate* ClientKeyExchange CertificateVerify* [ChangeCipherSpec] [ChangeCipherSpec] <-------- Finished Application Data <-------> Application Data
初回のHandshake Client Server ClientHello --------> (SessionID=xxx) ServerHello Certificate* ServerKeyExchange* CertificateRequest*
<-------- ServerHelloDone Certificate* ClientKeyExchange CertificateVerify* [ChangeCipherSpec] Finished --------> [ChangeCipherSpec] <-------- Finished Application Data <-------> Application Data こいつらが重い!
2回目以降は省略して、こうしたい Client Server =========================================================== ClientHello --------> ServerHello [ChangeCipherSpec] <-------- Finished
[ChangeCipherSpec] Finished --------> Application Data <-------> Application Data
省略のための方法 • Session Cache – 古くからある方法 • Session Ticket –
RFC5077 – 最近できた方法
どのくらい軽くなるの? • http://wizardbible.org/45/45.txt 読むべし – Session Cache の有無で比較している記事 – 「非常に大きな効果があり、5倍~22倍近く速く
なっている。」
SessionCache の仕組み Client Server ClientHello --------> (SessionID=xxx) ServerHello Certificate* ServerKeyExchange*
CertificateRequest* <-------- ServerHelloDone Certificate* ClientKeyExchange CertificateVerify* [ChangeCipherSpec] Finished --------> [ChangeCipherSpec] <-------- Finished Application Data <-------> Application Data ここで、Handshake 結果を Server / Client 両方で保存
2回目以降は省略して、こうしたい Client Server =========================================================== ClientHello --------> (SessionID=xxx) ServerHello [ChangeCipherSpec] <--------
Finished [ChangeCipherSpec] Finished --------> Application Data <-------> Application Data (意: 以前アクセスした者ですが……)
問題点その1 • サーバが複数台あるとき困るよ! – キャッシュデータをサーバ間で共有しないといけ ない ('A`) – Apache 2.2:
distcache を使う • えーすでに memcached 動かしてるのに…… – Apache 2.4 だと memcached 使えるよ(キリッ
Session Cache の設定方法 1. memcached を立てる (Kyoto Tycoon とか repcacned
でもOK) 2. httpd.conf にこう書いて、反映 3. 確認 LoadModule socache_memcache_module ¥ modules/mod_socache_memcache.so SSLSessionCache memcache:192.168.0.1,192.168.0.2
Session Cache の動作確認 • Wiresharkで TLS Client Hello を見る 同一ブラウザからのアクセスの
Session ID が使い回されていればOK (Session ID がアクセスごとに変わる場合、 設定ミスしてる)
問題点その2 • 「そもそもサーバ側に保存したくないよ!」 – SSLSessionTicket で解決 (キリッ
Session Ticket の概要 • サーバ側で保存するべきものを、 暗号化してクライアントに渡し、 クライアント側で保存してもらう • 次回 Handshake
時にそれをサーバ側に送り、 サーバ側で復号化
Session Ticket 対応時の初回 Handshake Client Server ClientHello (empty SessionTicket extension)-------->
ServerHello (empty SessionTicket extension) Certificate* ServerKeyExchange* CertificateRequest* <-------- ServerHelloDone Certificate* ClientKeyExchange CertificateVerify* [ChangeCipherSpec] Finished --------> NewSessionTicket [ChangeCipherSpec] <-------- Finished Application Data <-------> Application Data
Session Ticket 対応時の初回 Handshake Client Server ClientHello (empty SessionTicket extension)-------->
ServerHello (empty SessionTicket extension) Certificate* ServerKeyExchange* CertificateRequest* <-------- ServerHelloDone Certificate* ClientKeyExchange CertificateVerify* [ChangeCipherSpec] Finished --------> NewSessionTicket [ChangeCipherSpec] <-------- Finished Application Data <-------> Application Data (意: SessionTicketモラッテヤルゼ) (意: SessionTicketアゲヨウ) (意: SessionTicketダヨ)
Session Ticket の中身 0000 - 57 48 5e db be
56 64 70-2d 07 df 2c a2 95 80 8f WH^..Vdp-..,.... 0010 - 93 f4 d8 e3 b0 4d 39 fb-1f 45 7e 08 0e 4d 89 66 .....M9..E~..M.f 0020 - 30 78 46 81 44 e4 7c b9-f6 7b 10 26 bf 0b dc 71 0xF.D.|..{.&...q 0030 - c5 af b1 e8 32 14 36 8c-0c 89 c2 e9 9d 7b 9b 27 ....2.6......{.' 0040 - 99 33 c8 96 a4 61 eb 4b-f1 5b 3c 10 65 ab ab b5 .3...a.K.[<.e... 0050 - 47 88 89 7c ed 09 00 8d-76 b7 7c 71 4a 65 a2 46 G..|....v.|qJe.F 0060 - 53 30 95 d0 fb fd 45 0d-bc ac 48 1d 8e 0d fd 0e S0....E...H..... 0070 - 71 95 1b 58 12 54 94 f4-ff aa 74 a2 dc 80 65 66 q..X.T....t...ef 0080 - 7d cf 19 15 6b 97 23 d9-60 ae 5a e4 7a 7c c3 4a }...k.#.`.Z.z|.J 0090 - fb f2 a8 e7 df 6d b9 68-22 a3 5b b4 38 3c 95 73 .....m.h".[.8<.s 00a0 - 3c ac 9c d6 04 df 15 ae-8e 64 0d 2e 3a f1 b2 c3 <........d..:... 00b0 - 85 63 19 a5 c7 e9 3d 63-a2 18 12 ea 62 c0 d3 3f .c....=c....b..? = 暗号化されていて、何が入っているかは分からない (サーバ側でしか解読できない)
2回目以降…… Client Server ClientHello (SessionTicket extension) --------> ServerHello (empty SessionTicket
extension) NewSessionTicket [ChangeCipherSpec] <-------- Finished [ChangeCipherSpec] Finished --------> Application Data <-------> Application Data
2回目以降…… Client Server ClientHello (SessionTicket extension) --------> ServerHello (empty SessionTicket
extension) NewSessionTicket [ChangeCipherSpec] <-------- Finished [ChangeCipherSpec] Finished --------> Application Data <-------> Application Data 意: ホレ, Session Ticket ダゼ 意: ヨッシャ, ツギハコノ Session Ticket デタノム
Session Ticket を使う方法 1. まず鍵ファイルを生成 2. 鍵を全サーバにコピー 3. httpd.conf の
SSLSessionTicketKeyFile ディレク ティブで鍵ファイルを指定し、反映 4. 確認 dd if=/dev/random of=/path/to/file.tkey bs=1 count=4 SSLSessionTicketKeyFile /path/to/file.tkey
Session Ticketの動作確認 • まず Session ID を確認 同一ブラウザからのアクセスの Session ID
が使い回されていればOK (Session ID がアクセスごとに変わる場合、 設定ミスしてる)
次にSessionTicket を確認 • Firefox で 長さが0以上ならOK
ほか確認方法 • openssl s_client コマンドが確実 • ※要 OpenSSL 1.0.1 •
openssl s_client コマンドの使い方を覚えてお くといろいろ幸せになれるよ openssl s_client –connect 192.168.0.1:443
OpenSSL の出力 : SSL-Session: Protocol : TLSv1.2 Cipher : ECDHE-RSA-AES256-GCM-SHA384
Session-ID: B7028F0D7D87D25E1C8DAF18A3F5A2A35DA9E30B6BB02C22F9BDC6AB961D307C Session-ID-ctx: Master-Key: 21810A476AA7DA06388B7FA0C68963600514086F835A623E3952B6F89529C4C2428FF8D5E3E839D95A47BE5E5669D06C Key-Arg : None PSK identity: None PSK identity hint: None SRP username: None TLS session ticket lifetime hint: 300 (seconds) TLS session ticket: 0000 - 57 48 5e db be 56 64 70-2d 07 df 2c a2 95 80 8f WH^..Vdp-..,.... 0010 - de 11 c3 61 f1 cd d7 6a-19 8d e3 b2 2d 59 b4 56 ...a...j....-Y.V 0020 - 09 1b 4b 0b 77 f0 36 b5-4b 11 d7 10 44 52 ae 75 ..K.w.6.K...DR.u 0030 - 44 00 7d b2 c0 62 e8 d9-88 d2 86 e5 c3 c6 27 f2 D.}..b........'. 0040 - 19 72 63 fc b9 6d 3b 8d-02 48 ef a5 10 94 96 f9 .rc..m;..H...... 0050 - 07 1e bd 90 7a 7b 64 81-e7 23 d4 bd 70 5e 1b f2 ....z{d..#..p^.. 0060 - 5c 18 c5 c0 a3 0a cb 5d-ce 13 0a d7 e2 82 70 34 ¥......]......p4 0070 - a9 c6 e4 fe 9e 84 59 6f-84 61 84 3e 4c ad b7 d9 ......Yo.a.>L... 0080 - f9 4a c6 c6 47 55 0f 0f-59 54 81 bb aa 9a 4c 01 .J..GU..YT....L. 0090 - 2b 71 87 c2 2e 75 8a f8-38 8e 9f 0d 1e 9f 84 dc +q...u..8....... 00a0 - 3c 31 20 d9 0f 41 25 74-e8 f6 af 05 33 09 f2 b3 <1 ..A%t....3... 00b0 - 83 21 19 38 ad 70 06 a4-46 b6 65 43 4a 12 54 71 .!.8.p..F.eCJ.Tq Compression: 1 (zlib compression) Start Time: 1333014639
おしまい
