Socket.IO 1.0の変更点・内部的な話
Search
Naoyuki Kanezawa
June 23, 2014
Programming
20
9.1k
Socket.IO 1.0の変更点・内部的な話
socket.io 1.0と0.9の比較や内部実装について。 node学園#13
Naoyuki Kanezawa
June 23, 2014
Tweet
Share
More Decks by Naoyuki Kanezawa
See All by Naoyuki Kanezawa
Introducing Now and Next.js
nkzawa
12
5.4k
WebSocketの圧縮機能とSocket.IO
nkzawa
5
8.4k
Socket.IO 1.0 Client for Javaの紹介
nkzawa
5
1.7k
Other Decks in Programming
See All in Programming
最新TCAキャッチアップ
0si43
0
190
ふかぼれ!CSSセレクターモジュール / Fukabore! CSS Selectors Module
petamoriken
0
150
WebフロントエンドにおけるGraphQL(あるいはバックエンドのAPI)との向き合い方 / #241106_plk_frontend
izumin5210
4
1.4k
subpath importsで始めるモック生活
10tera
0
310
Realtime API 入門
riofujimon
0
150
Contemporary Test Cases
maaretp
0
140
Remix on Hono on Cloudflare Workers
yusukebe
1
290
Duckdb-Wasmでローカルダッシュボードを作ってみた
nkforwork
0
130
Better Code Design in PHP
afilina
PRO
0
130
광고 소재 심사 과정에 AI를 도입하여 광고 서비스 생산성 향상시키기
kakao
PRO
0
170
AI時代におけるSRE、 あるいはエンジニアの生存戦略
pyama86
6
1.2k
OnlineTestConf: Test Automation Friend or Foe
maaretp
0
110
Featured
See All Featured
Scaling GitHub
holman
458
140k
Keith and Marios Guide to Fast Websites
keithpitt
409
22k
Learning to Love Humans: Emotional Interface Design
aarron
273
40k
Thoughts on Productivity
jonyablonski
67
4.3k
[RailsConf 2023] Rails as a piece of cake
palkan
52
4.9k
Testing 201, or: Great Expectations
jmmastey
38
7.1k
Why Our Code Smells
bkeepers
PRO
334
57k
A Modern Web Designer's Workflow
chriscoyier
693
190k
Site-Speed That Sticks
csswizardry
0
27
RailsConf 2023
tenderlove
29
900
Done Done
chrislema
181
16k
4 Signs Your Business is Dying
shpigford
180
21k
Transcript

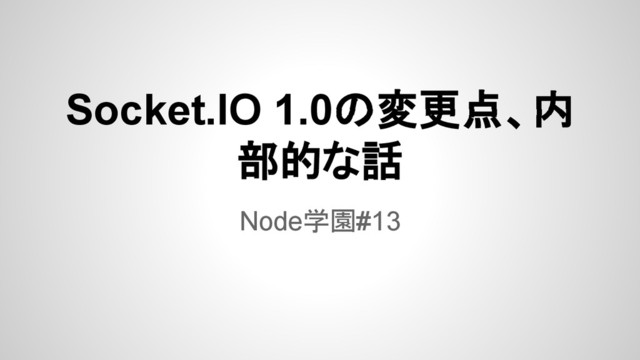

Socket.IO 1.0の変更点、内 部的な話 Node学園#13
自己紹介 github: nkzawa twitter: nkzawa socket.io, engine.ioなどにコントリビュートしたり、 socket.io関連モジュールをつくったり。
アジェンダ 1. Engine.IOとUpgrade 2. Middleware 3. バイナリサポート 4. Adapter 5.
プロトコル
Engine.IO と Upgrade
engine.io • トランスポートの違いを吸収して、websocketと同等の機能 を提供するライブラリ。 • socket.io 1.0には名前空間やルーム、自動再接続などの 高レベルな機能のみ実装され、メッセージの送受信は engine.ioを通して行われる。 •
socket.io 0.9で採用されていたfallback方式ではなく upgrade方式でトランスポートを切り替える。
fallback 1. 最初にwebsocketで接続を試みる。 2. 接続できたら終了。 3. 接続できなかった場合、初期設定で最低10秒間タイムアウ トを待つ。 4. タイムアウトしたら、改めてpollingで接続を行う。
=> websocketが使えない場合の初回接続速度に問題があっ た。
upgrade 1. httpのgetリクエストを行い、pollingの接続を確立させる。 2. upgradeできるか判定。設定次第でupgradeは行われず終 了。 3. pollingを維持したまま、並列にwebsocketで通信しパケット の交換ができるかどうかまで試す(probe)。 4.
websocketがつながったらpollingが止まるのを待ち(メッ セージのロスを防ぐため)、メインのトランスポートを切り替 える。
サポートされるトランスポート • websocket • polling ◦ xhr ◦ jsonp ※polling時はxhrが優先的に使用される。
flashsocket ? 公式にはサポートされなくなった。flashsocketに限らず、別のト ランスポートが必要な場合は自作して追加する。 “removed flashsocket, moving to userland” https://github.com/Automattic/engine.
io/commit/10261c52119f2912b72b55bec4df87d91b180525
upgrade関連オプション(client側) transports: [‘polling’, ‘websocket’] 使用するトランスポートを順番に設定する。[‘websocket’] と すると最初からwebsocketで接続することもできる。 rememberUpgrade: false 一度upgradeに成功した後に再接続すると、upgradeプロセ
スを飛ばしてwebsocketで接続する。SSLの時などに有効 にするとよいらしい。
Middleware
middleware ハンドシェイクから接続までの間に、処理を挿入する仕組み。 expressのmiddlewareと似たようなもの。 io.use(function(socket, next) {});
0.9では 0.9ではauthorizationで同様のことができたが、あくまで認証用 の機能で拡張性は低かった。 io.set(‘authorization’, function(handshakeData, fn) { // 認証失敗 fn(null,
false); });
1.0の認証 setメソッドとauthorizationは廃止(後方互換のため残されては いる)。代わりにmiddlewareを使って認証する。 io.use(function(socket, next) { // 接続を閉じる next(new Error(‘not
authorized’);); });
ハンドシェイクデータ ハンドシェイク時のrequestオブジェクトにアクセスでき、そこか らcookieのパースやセッションの復元などが可能。 io.use(function(socket, next) { console.log(socket.request); next(); });
// expressのmiddlewareを使ってcookieをパースする var cookieParser = require(‘cookie-parser’)(‘my secret’); io.use(function(socket, next) {
var req = socket.request; var res = {}; // ダミーのレスポンス cookieParser(req, res, next); }); io.on(‘connection’, function(socket) { console.log(socket.request.cookies); });
ネームスペース middlewareはネームスペース単位。 // デフォルトネームスペース。次の二つは同じ意味。 io.use(function(socket, next) {}); io.of(‘/’).use(function(socket, next) {});
// foo ネームスペース io.of(‘/foo’).use(function(socket, next) {});
実行順序 全てのクライアントは、デフォルトネームスペース(’/’)へ必 ず最初に接続され、’/’ のmiddlewareが実行される。 cookieパーサのように、常に先に実行したいmiddlewareは ‘/’ へ登録する。
// クライアント var socket = io(‘http://localhost:3000/foo’); // サーバ io.use(function(socket, next)
{ console.log(‘first’); // 先に実行される next(); }); io.of(‘/foo’).use(function(socket, next) { console.log(‘second’); // 後で実行される next(); });
バイナリサポート
バイナリサポート 1.0からバイナリデータを送受信できるようになった。オブジェク トや配列に埋め込むんだり、複数バイナリを同時送受信も可 能。 socket.emit(‘event’, new Buffer([0, 1, 2]));
examples // オブジェクトに埋め込み socket.emit(‘event’, {data: new ArrayBuffer(10)}); // 複数バイナリ socket.emit(‘event’,
[binary1, binary2]); // acknowledge socket.on(‘event’, function(callback) { callback(new Buffer([1, 2, 3])); });
0.9でバイナリを扱う 0.9でもバイナリをbase64エンコードした文字列として送受信す ることはできた。ただし、エンコード/デコード処理が入り、データ サイズも増加するため効率はよくない。 socket.emit(‘event’, buffer.toString(‘base64’));
サポートされるデータ形式 • Buffer (node) • ArrayBuffer (node, browser) • Blob,
File (browser)
バイナリ送信できるトランスポート • ◯ websocket • ◯ XMLHttpRequest Level 2 •
☓ 古い仕様のwebsocket • ☓ XMLHttpRequest • ☓ JSONP ※バイナリ送信をサポートしないトランスポートでも、base64エンコードされた文字列 として透過的にデータを送受信できる。
バイナリの扱いに注意 データサイズに制限はないが、メモリへ読み込むので、大きな ファイルの配信などには向かない。 この問題を解決するために、別モジュールによるstream送信の サポートが計画されている。
Adapter
Adapter 複数のサーバ間でメッセージをbroadcastする時に 使用される。0.9にあったStoreの代替。 io.adapter(Adapter);
socket.io-redis 0.9にあったRedisStore相当のadapter。socket.io本体には同 梱されていないので、別途インストールが必要。 var redis = require(‘socket.io-redis’); io.adapter(redis({host: ’localhost’, port:
6379}));
Storeとの違い • Storeのget/set 相当のデータ共有機能がなくな りシンプルに。Adapterが扱うのはbroadcastの み。 • 内部的に使っていたpublish/subscribeがなく なってスケールしやすい設計に。
socket.io 0.9のサーバ間共有設計 クライアントの接続データ(handshakeデータ, 所属ルーム等) は、Storeを通して他のサーバへ通知され保存される。 それぞれのサーバが、他サーバに接続しているものを含む全て のクライアントデータ(の一部)を処理し、保持するためスケール しにくい。
例: socket.io 0.9サーバ10台に、それぞれ1万クライアントが 同時接続する場合。 各サーバそれぞれで10万クライアントのデータが処理・保持さ れる。サーバを増やしても、一つのサーバが処理するデータ数 は変わらず、同時接続数に比例して増える。 サーバA: 10万 サーバB:
10万 … ※あくまでデータの一部なので全くスケールしないわけではないと思われる。
socket.io 1.0のサーバ間共有設計 各サーバは一切データ共有を行わない。 1.0のAdapterでは、broadcastしたパケットとそのオプション データだけが通知され、サーバには何も保存されないためス ケールしやすい。
例: socket.io 1.0サーバ10台に、それぞれ1万クライアントが 同時接続する場合。 各サーバは自身に接続している1万クライアントのデータのみを 処理・保持する。サーバを増やすことで、一つのサーバが処理 するデータ数を減らすことができる。 サーバA: 1万 サーバB:
1万 ...
プロトコル
プロトコルの変化 socket.ioの構成変更や機能追加に伴い、プロトコ ルの大幅な更新が行われた。 • トランスポート層(engine.io)の分離 • バイナリサポート
0.9のパケット コロン区切りのメッセージ [type] : [id] : [namespace] : [data] 例:
5::/nsp:{"name":"foo","args":["hi"]}
0.9のペイロード pollingで一度に複数のパケットを一括送信するの に使用される。\ufffd 区切りでデータ長 +パケットを 連結して繰り返す。 \ufffd [length] \ufffd [packet]
... 例: \ufffd32\ufffd5:::{"name":"foo","args":["hi"]}\ufffd ...
1.0のパケット 区切り文字とJSONのキー名がなくなり効率的に。 データはutf8エンコードされる。 [engine.io type] [type] [namespace] , [data] 例:
42/nsp,["foo","hi"]
1.0のバイナリを含むパケット バイナリ数が追加。バイナリデータはプレースホル ダで置き換えられ、別のパケットとして送られる。 [engine.io type] [type] [binary数] - [namespace] ,
[data] 例: 451-/nsp,["foo",{"_placeholder":true,"num":0}]
1.0のペイロード バイナリ送信をサポートするtransportでは、文字列も全てバイ ナリに変換される。パケットがutf8エンコードされるのはこのた め。 [0(string), 1(binary)] [length(一桁づつ)] 255 [packet] ...
例: [00 02 05 ff 34 32 2f 6e 73 70 2c 5b 22 65 63 68 6f 20 62 61 63 6b 22 2c 22 68 69 22 5d]
1.0のペイロード(文字列) バイナリ送信をサポートしないtransportでは、文字 列のまま送信。バイナリはbase64エンコードされ る。 [length] : [packet] ... 例: 19:42/nsp,["foo","hi"]
プロトコルの変更による影響 socket.io 0.9のプロトコルを実装していた別言語 のsocket.ioサーバ・クライアントは一切使用できな い。 => ユーザが0.9から1.0にアップデートする際の最 も大きな障害になると思われる。
まとめ • engine.ioでより安定したsocket通信ができます。 • middleware便利。モジュールを作って公開しよう。 • バイナリも送受信できるようになった。 • adapterでスケールしやすいアーキテクチャに。 •
0.9から1.0への移行は難しくない。プロトコルの違いには注 意。
thanks!
