1. M5製品で作る ポン置きセルラー対応カメラ Hisaya 2025-10-06 M5Stack Japan Tour 2025
2. 自己紹介 Hisaya (岡田 修弥) l Customer Reliability Engineer @ SORACOM l 高専→大学（院）→Web系→現職 l 好きなM5製品 u M5Stack NanoC6 u M5Stamp CatM https://hsy.me/about https://qiita.com/Plemling138 2025/10/06 1
3. ディスクレーマー 本発表のプロトタイプは発表者が個人として開発したものであり、 所属組織の公式製品・公式ソリューションではありません。 本資料に記載するSORACOMサービスの構成・ユースケースは例示であり、 所属組織の公式見解や推奨、いかなる保証を意味するものではありません。 2025/10/06 2
4. 本題 📸

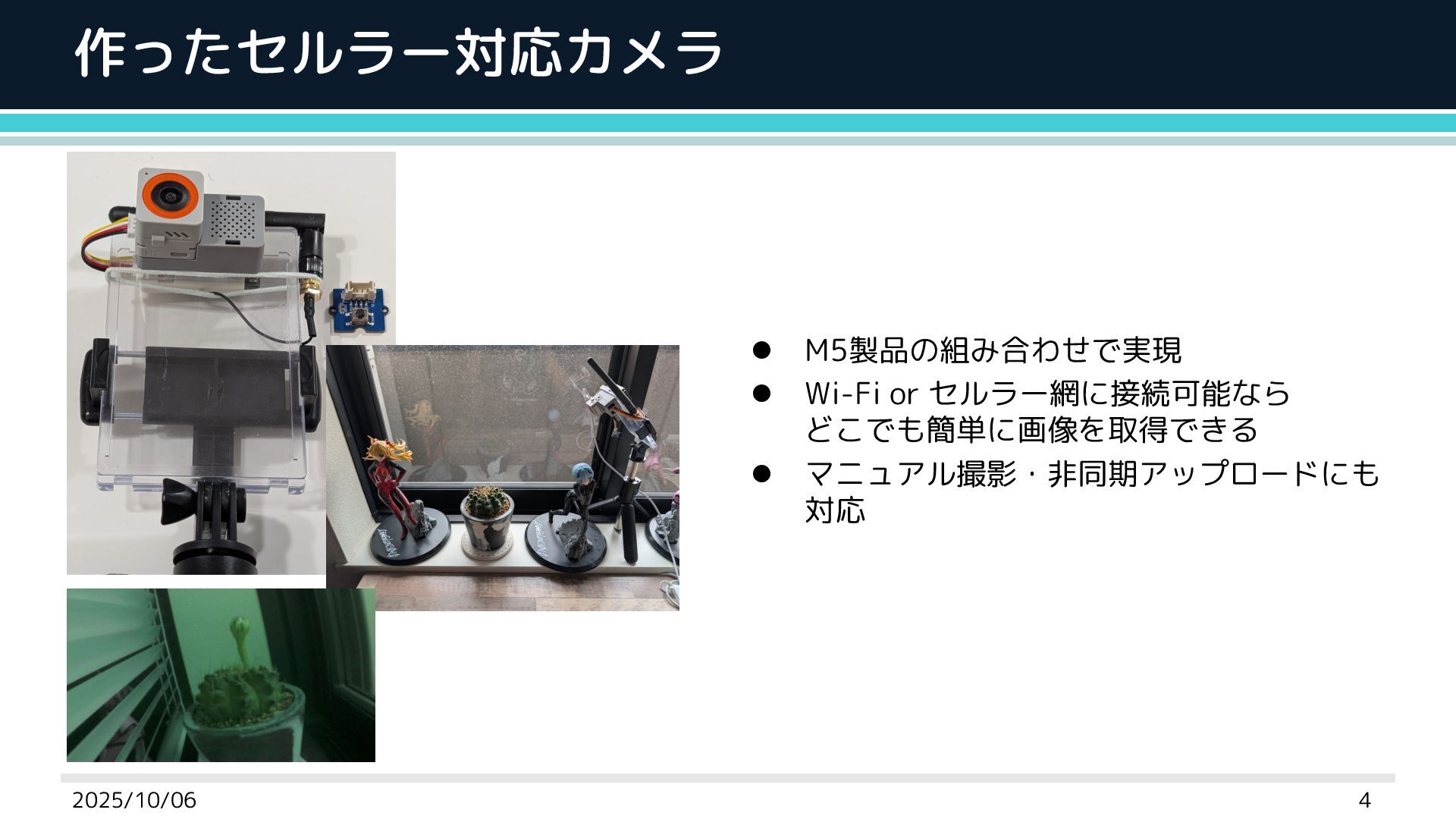

5. 作ったセルラー対応カメラ l M5製品の組み合わせで実現 l Wi-Fi or セルラー網に接続可能なら どこでも簡単に画像を取得できる l マニュアル撮影・非同期アップロードにも 対応 2025/10/06 4

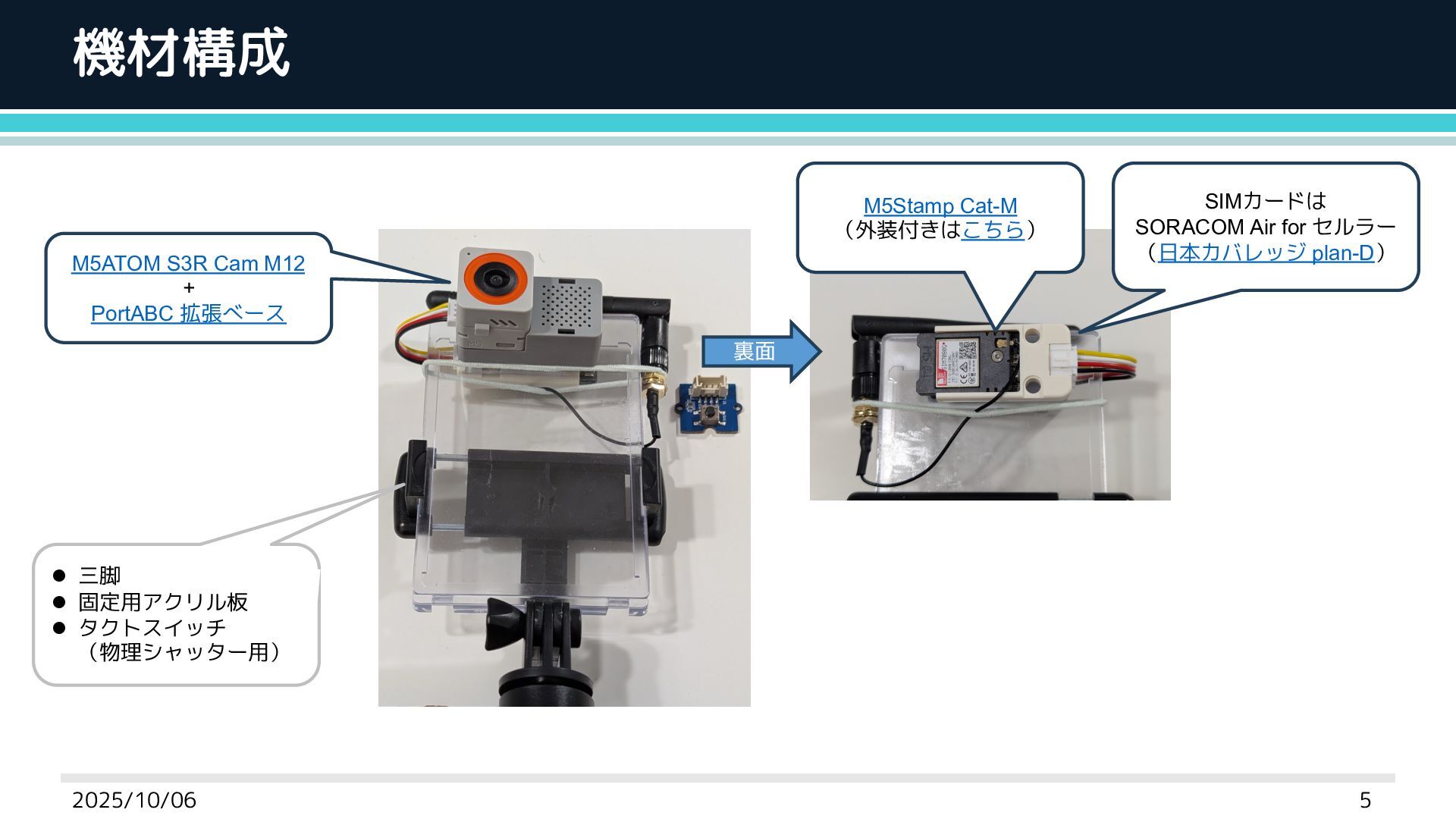

6. 機材構成 裏面 M5ATOM S3R Cam M12 + PortABC 拡張ベース M5Stamp Cat-M （外装付きはこちら） SIMカードは SORACOM Air for セルラー （日本カバレッジ plan-D） l 三脚 l 固定用アクリル板 l タクトスイッチ （物理シャッター用） 2025/10/06 5

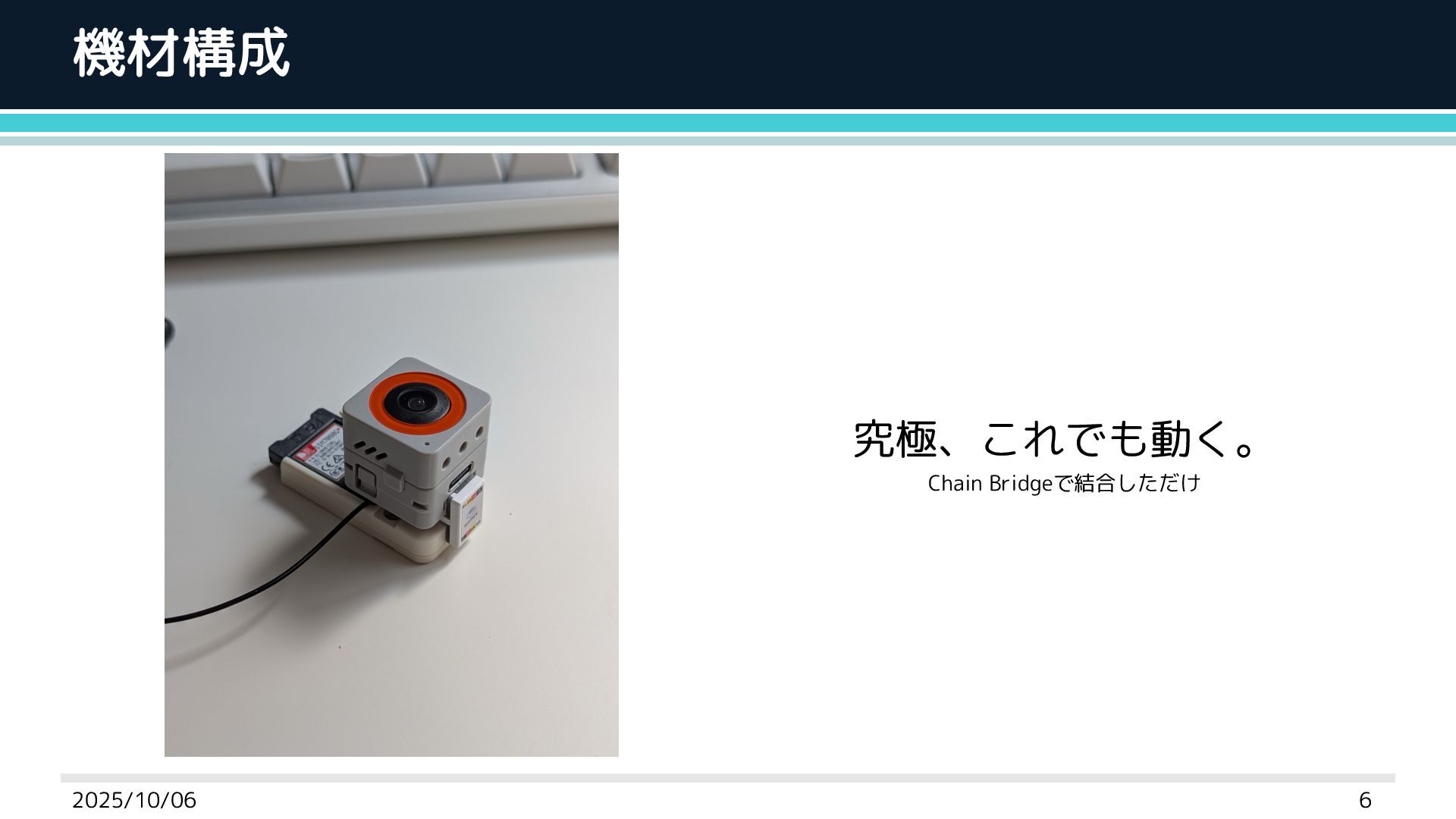

7. 機材構成 究極、これでも動く。 Chain Bridgeで結合しただけ 2025/10/06 6

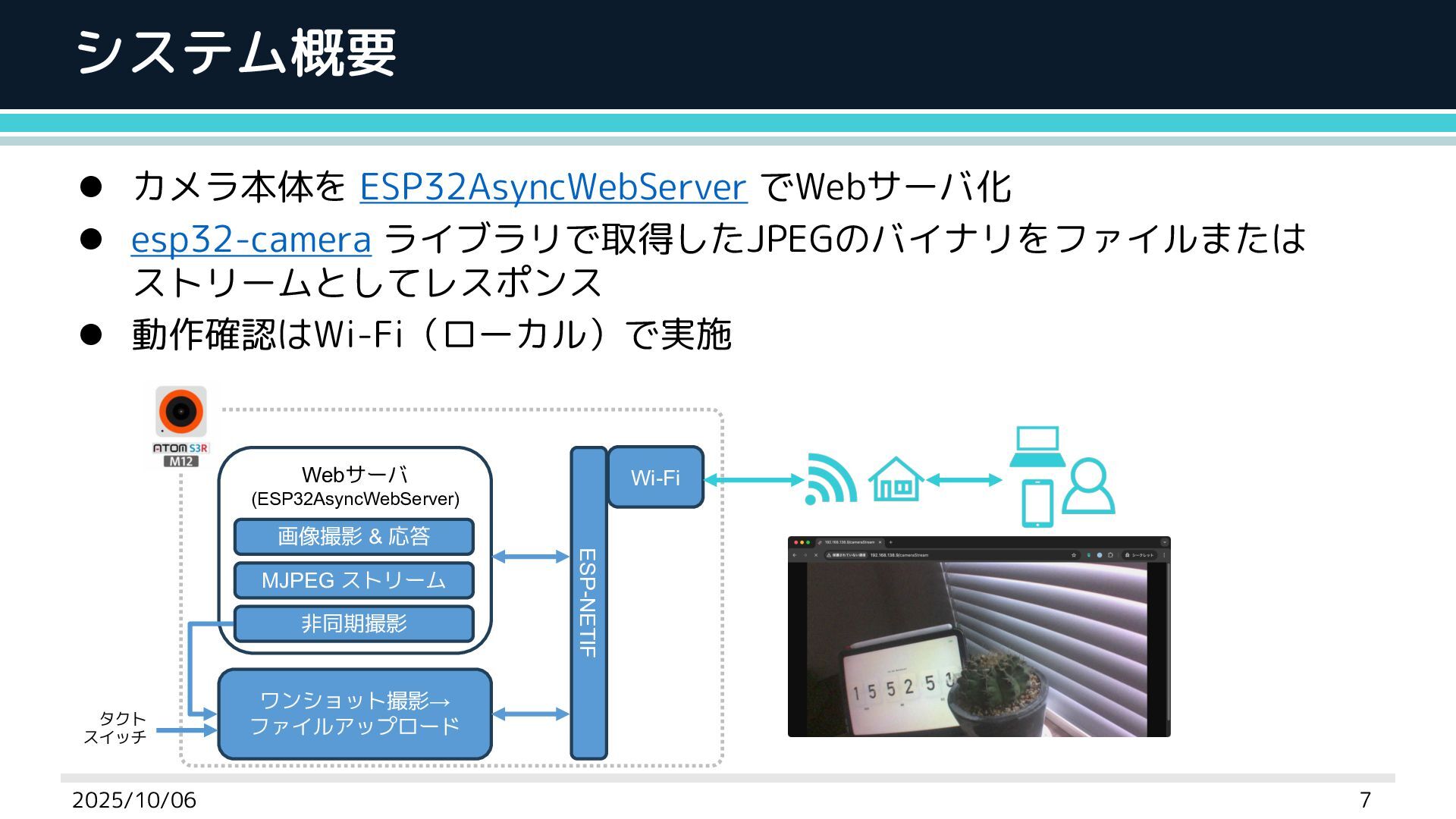

8. システム概要 l カメラ本体を ESP32AsyncWebServer でWebサーバ化 l esp32-camera ライブラリで取得したJPEGのバイナリをファイルまたは ストリームとしてレスポンス l 動作確認はWi-Fi（ローカル）で実施 画像撮影 & 応答 MJPEG ストリーム 非同期撮影 ワンショット撮影→ ファイルアップロード Webサーバ (ESP32AsyncWebServer) ESP-NETIF Wi-Fi タクト スイッチ 2025/10/06 7

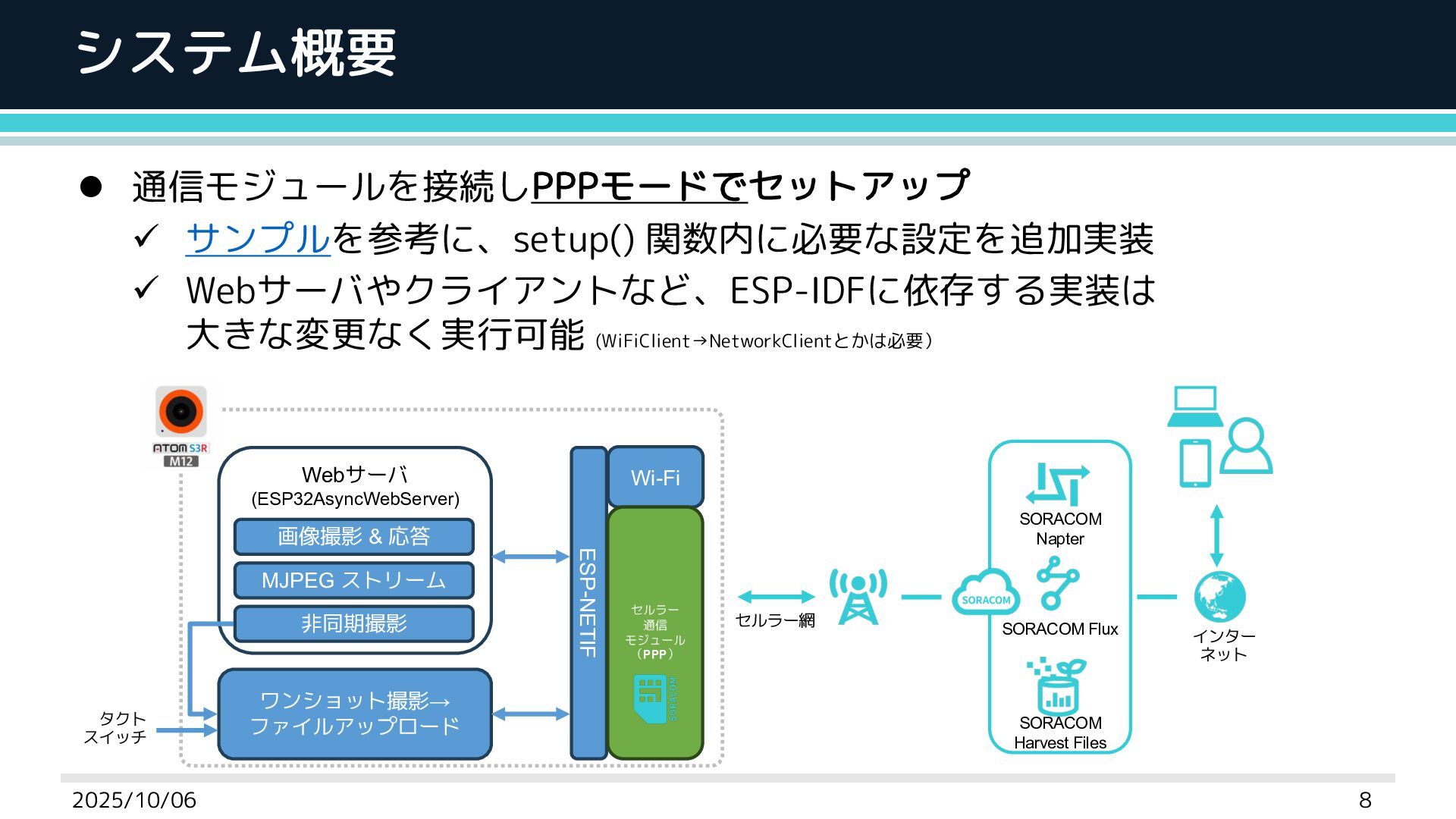

9. システム概要 l 通信モジュールを接続しPPPモードでセットアップ ü サンプルを参考に、setup() 関数内に必要な設定を追加実装 ü Webサーバやクライアントなど、ESP-IDFに依存する実装は 大きな変更なく実行可能 (WiFiClient→NetworkClientとかは必要） 画像撮影 & 応答 MJPEG ストリーム 非同期撮影 ワンショット撮影→ ファイルアップロード Webサーバ (ESP32AsyncWebServer) ESP-NETIF Wi-Fi セルラー 通信 モジュール （PPP） タクト スイッチ セルラー網 インター ネット SORACOM Napter SORACOM Flux SORACOM Harvest Files 2025/10/06 8

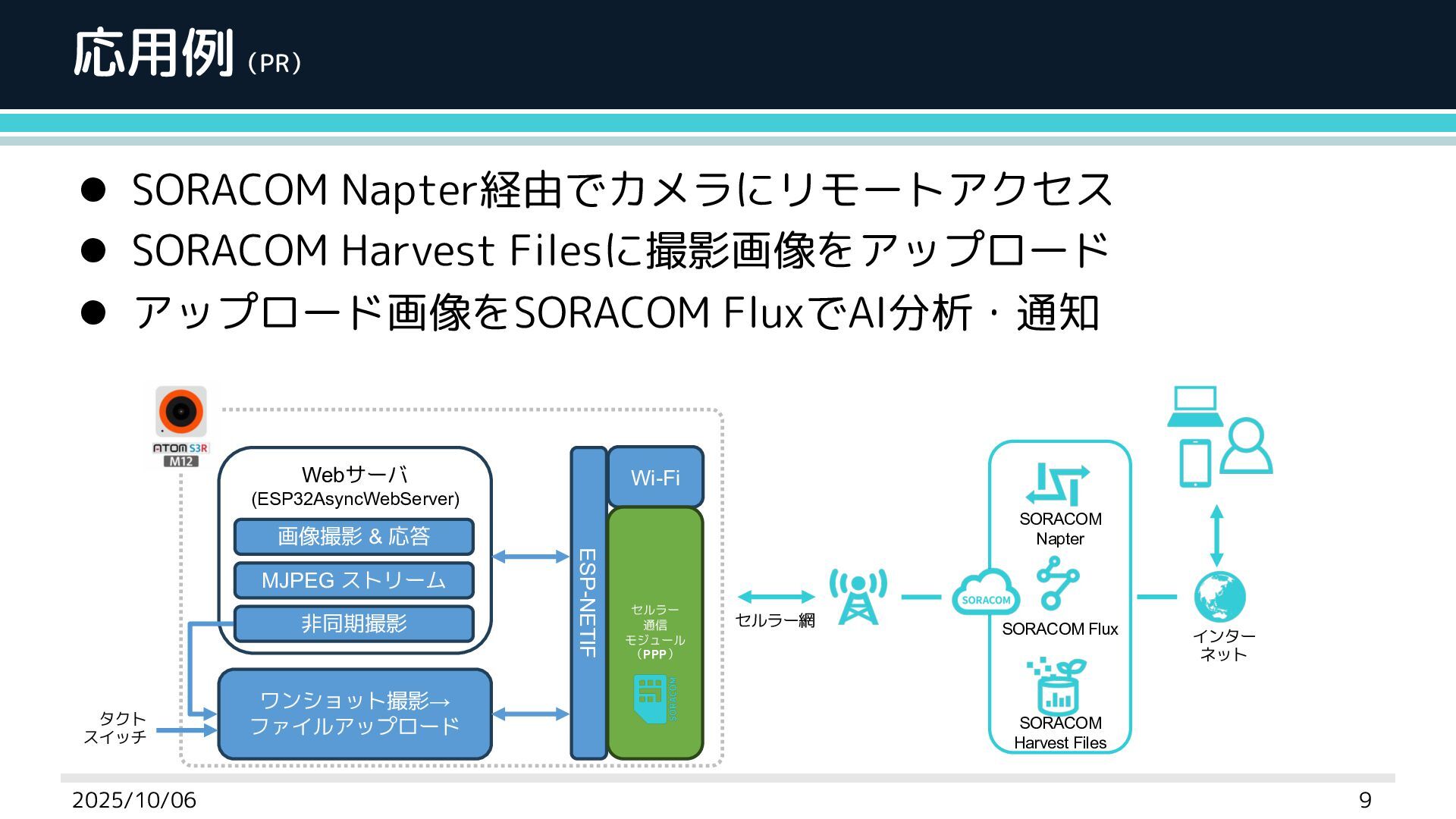

10. 応用例（PR） l SORACOM Napter経由でカメラにリモートアクセス l SORACOM Harvest Filesに撮影画像をアップロード l アップロード画像をSORACOM FluxでAI分析・通知 画像撮影 & 応答 MJPEG ストリーム 非同期撮影 ワンショット撮影→ ファイルアップロード Webサーバ (ESP32AsyncWebServer) ESP-NETIF Wi-Fi セルラー 通信 モジュール （PPP） タクト スイッチ セルラー網 インター ネット 2025/10/06 9 SORACOM Napter SORACOM Flux SORACOM Harvest Files

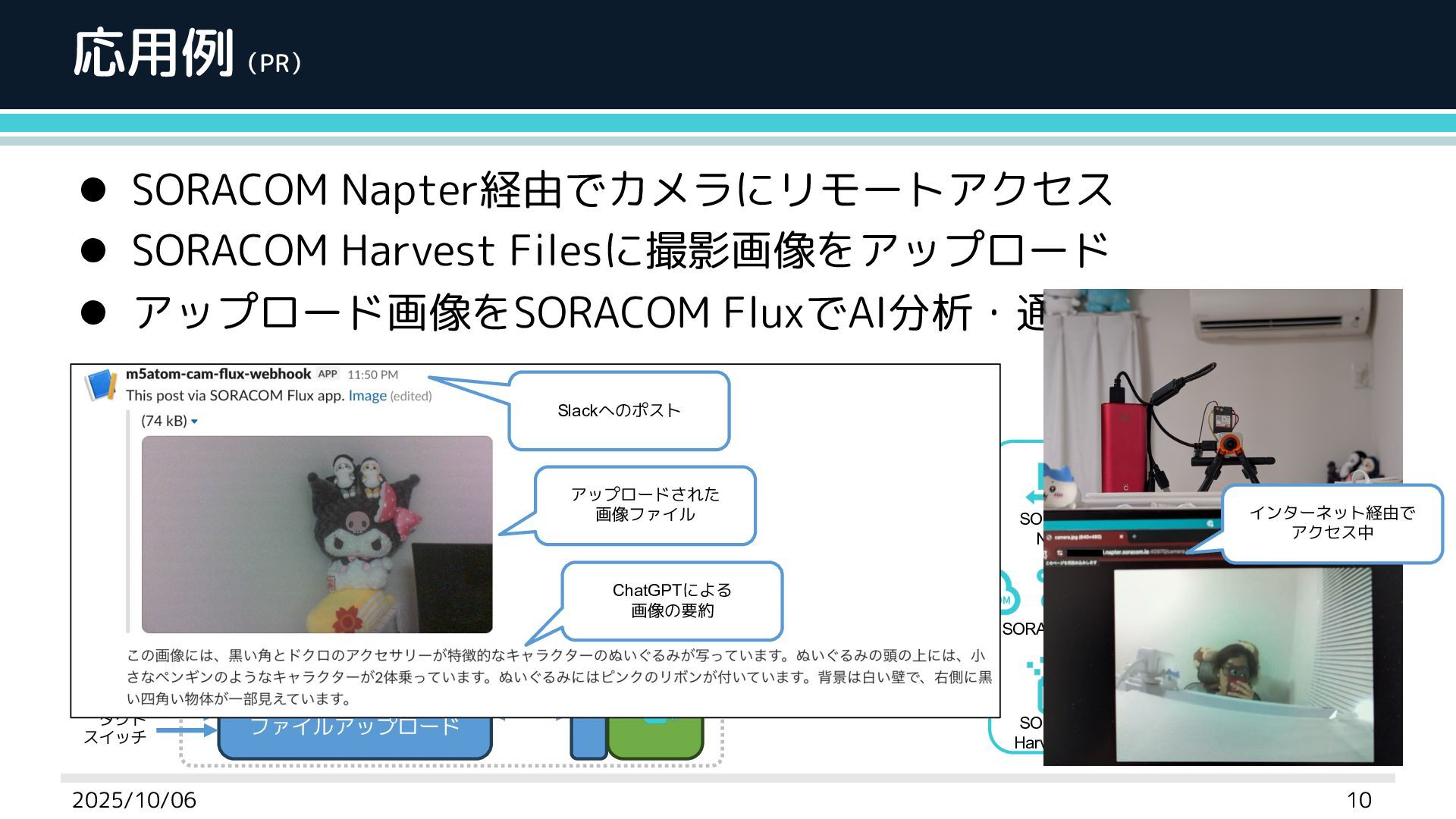

11. 応用例（PR） l SORACOM Napter経由でカメラにリモートアクセス l SORACOM Harvest Filesに撮影画像をアップロード l アップロード画像をSORACOM FluxでAI分析・通知 画像撮影 & 応答 MJPEG ストリーム 非同期撮影 ワンショット撮影→ ファイルアップロード Webサーバ (ESP32AsyncWebServer) ESP-NETIF Wi-Fi セルラー 通信 モジュール （PPP） タクト スイッチ セルラー網 インター ネット 2025/10/06 10 SORACOM Napter SORACOM Flux SORACOM Harvest Files インターネット経由で アクセス中 アップロードされた 画像ファイル ChatGPTによる 画像の要約 Slackへのポスト
12. まとめ l カメラもセルラー通信モジュールもM5製品で構成可能 l PPP接続で簡単に今まで作ってきたアプリケーションを セルラー対応にできる 2025/10/06 11
