【ShowNet Stage 2026】今年の見どころDay1

2026年6月に幕張メッセで実施されたInterop Tokyo ShowNetブース内ステージでのNOCチームメンバーによる講演資料

NOCチームメンバー
渡邊 貴之

1. 今年の見どころ

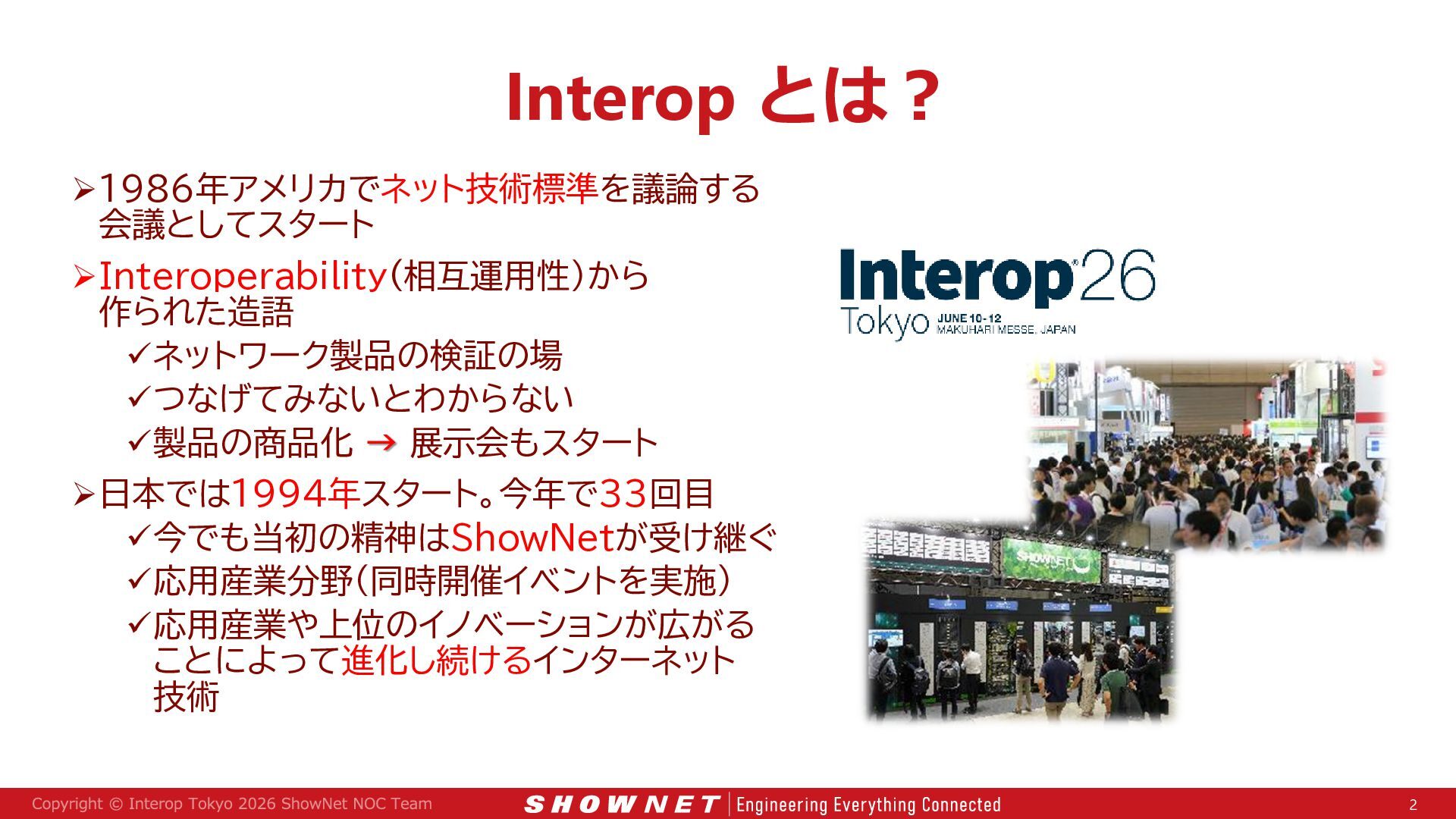

2. Interop とは？ 1986年アメリカでネット技術標準を議論する 会議としてスタート Interoperability(相互運用性）から 作られた造語 ネットワーク製品の検証の場 つなげてみないとわからない 製品の商品化 → 展示会もスタート 日本では1９９４年スタート。今年で33回目 今でも当初の精神はShowNetが受け継ぐ 応用産業分野（同時開催イベントを実施） 応用産業や上位のイノベーションが広がる ことによって進化し続けるインターネット 技術 2

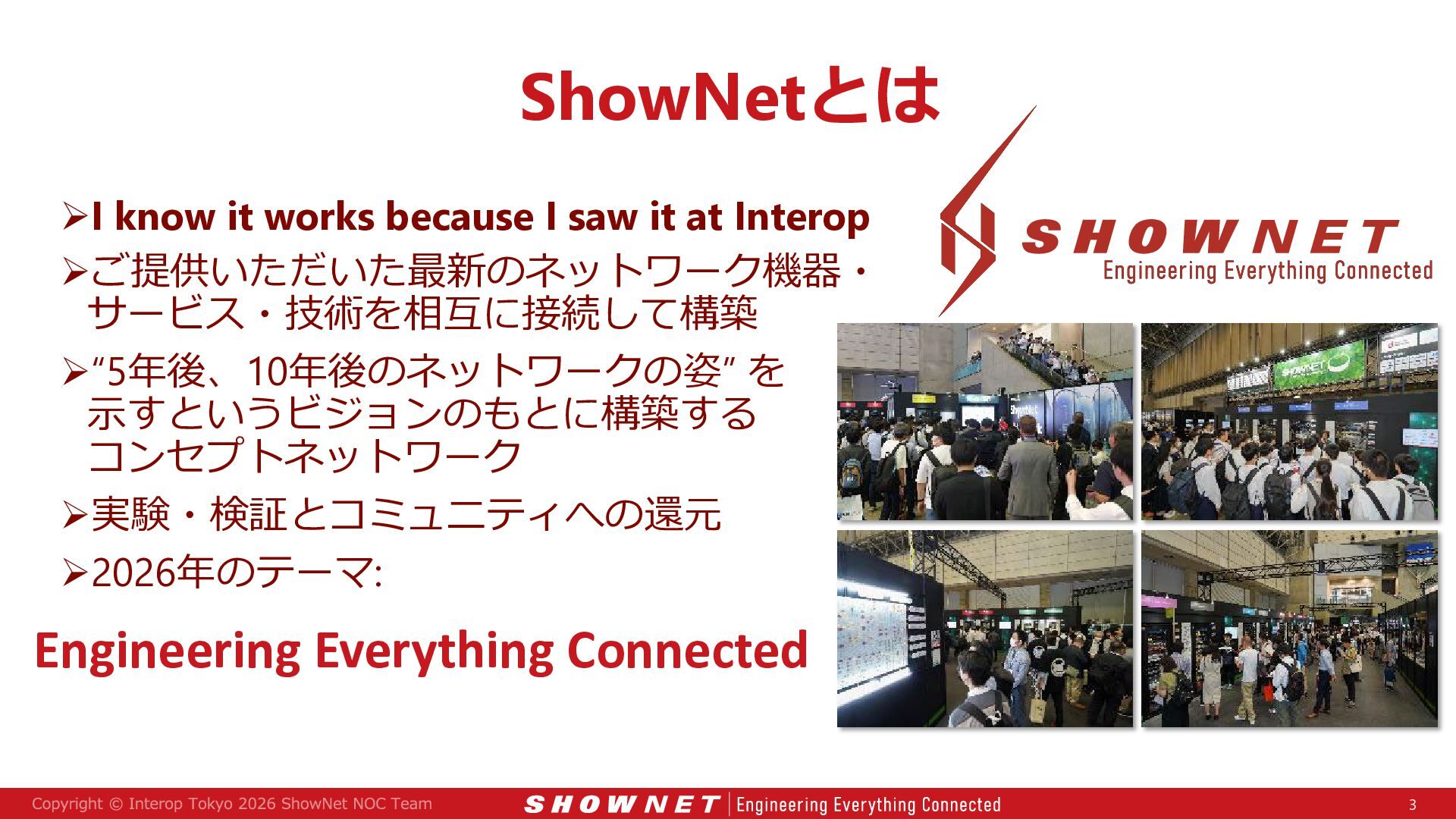

3. ShowNetとは I know it works because I saw it at Interop ご提供いただいた最新のネットワーク機器・ サービス・技術を相互に接続して構築 “5年後、10年後のネットワークの姿” を 示すというビジョンのもとに構築する コンセプトネットワーク 実験・検証とコミュニティへの還元 2026年のテーマ: Engineering Everything Connected 3
4. ネットワークの規模 コントリビューション機器/製品/サービス：約????? 動員数：849名 NOCチームメンバー：32名、STM：37名 コントリビューター： 780 名 UTP総延長：約28.5km 光ファイバー総延長：約8.5km 総電気容量：100V 約37.7kW 200V 約161.8kW 400V 15.0kw NOCラック 100V 約14.1kW・200V 約161.8kW・400V 15.0kW Pod 100V 約23.6kW 総コンセント数：約280 NOCラック:約180個、POD:約100個 4

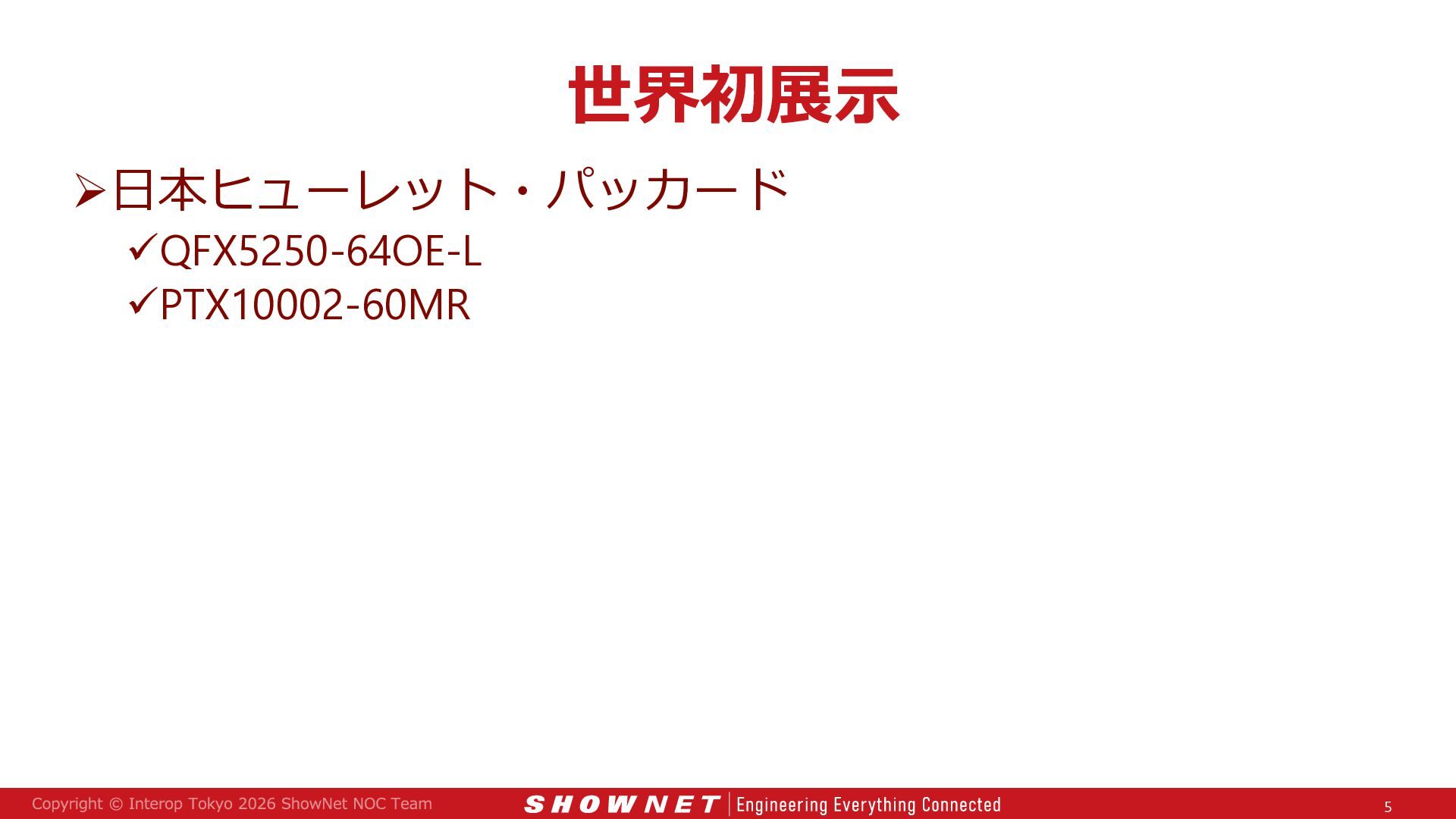

5. 世界初展示 日本ヒューレット・パッカード QFX5250-64OE-L PTX10002-60MR 5

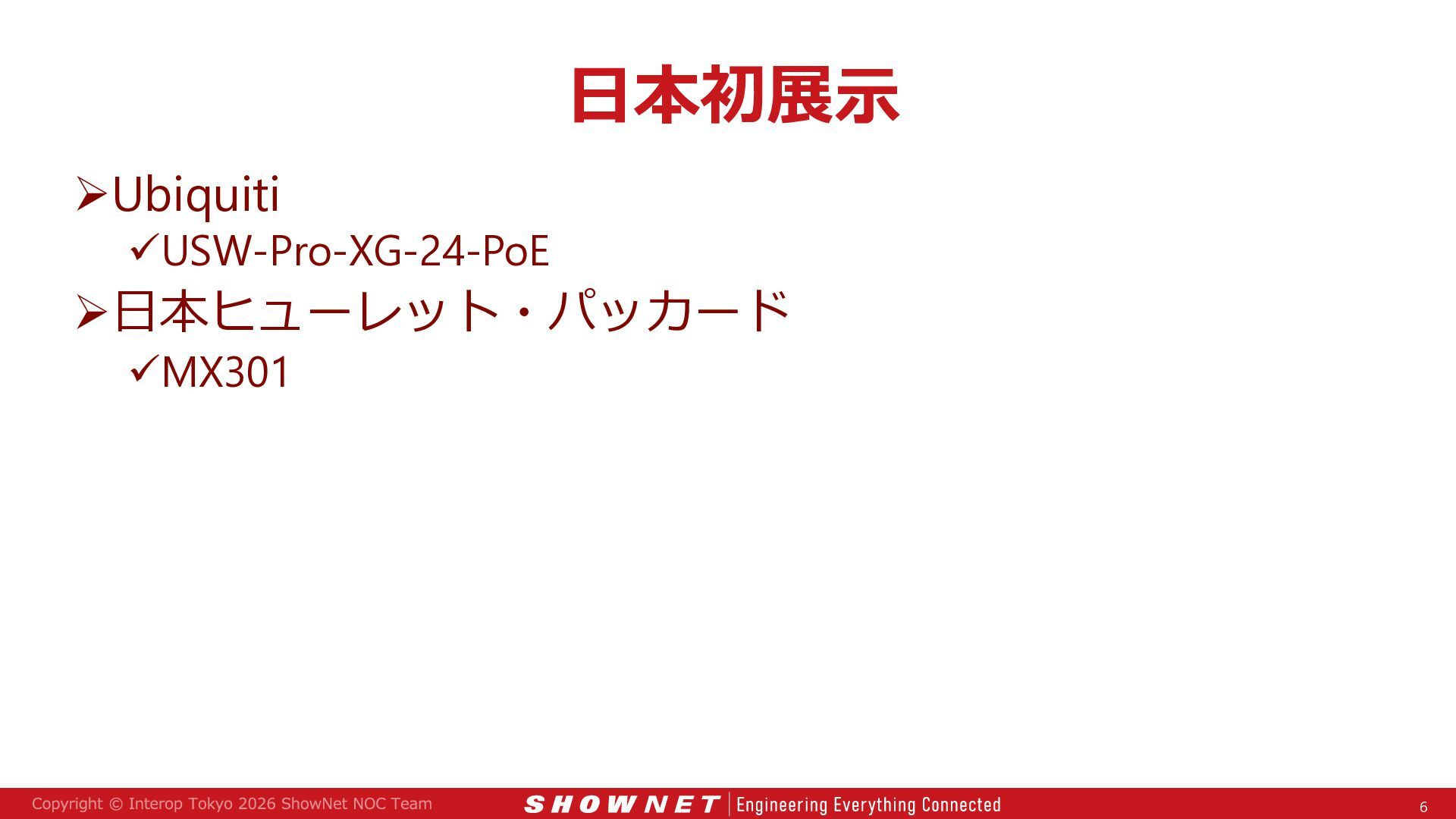

6. 日本初展示 Ubiquiti USW-Pro-XG-24-PoE 日本ヒューレット・パッカード MX301 6
7. 今年の取り組み 7

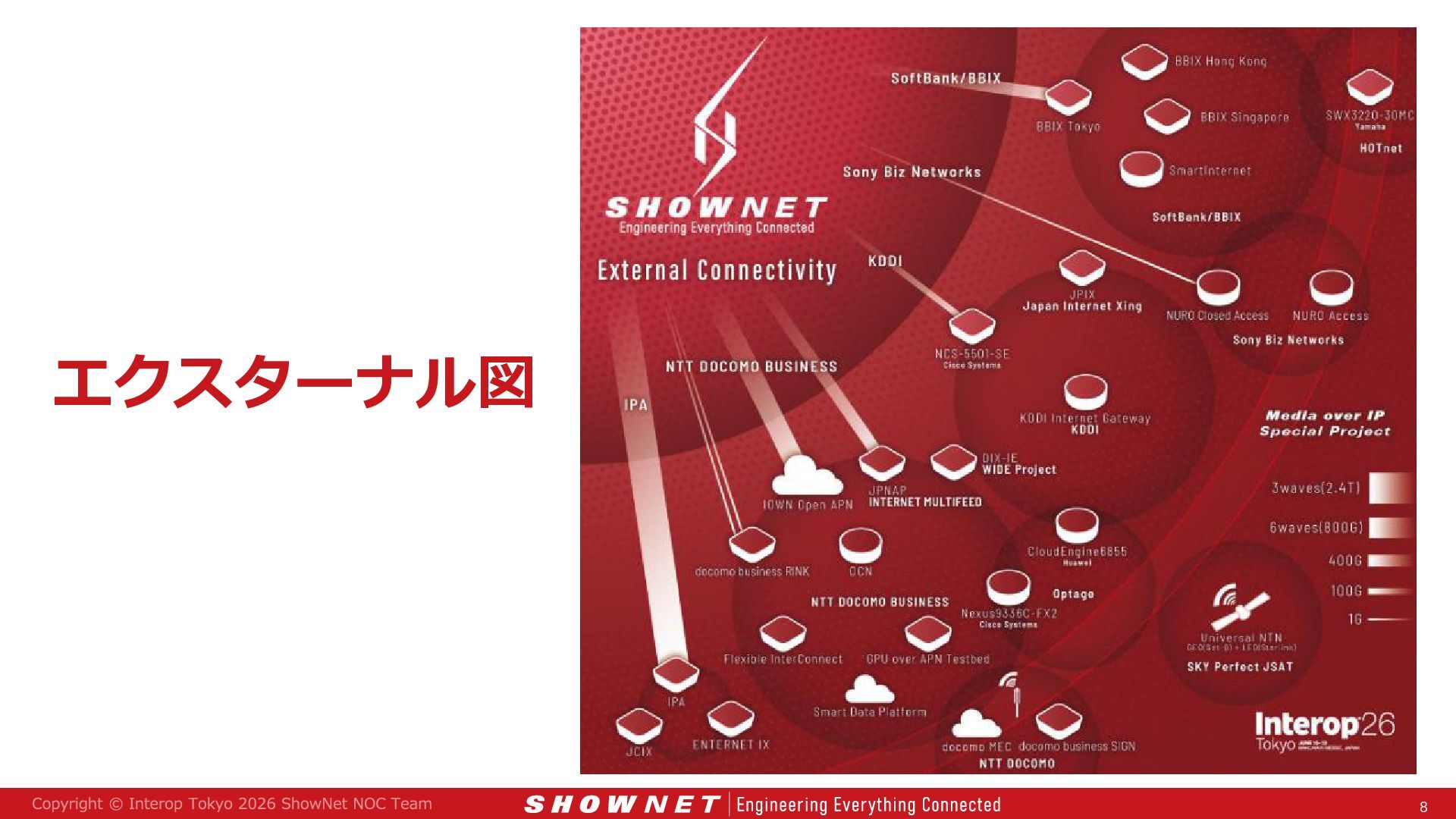

8. エクスターナル図 8

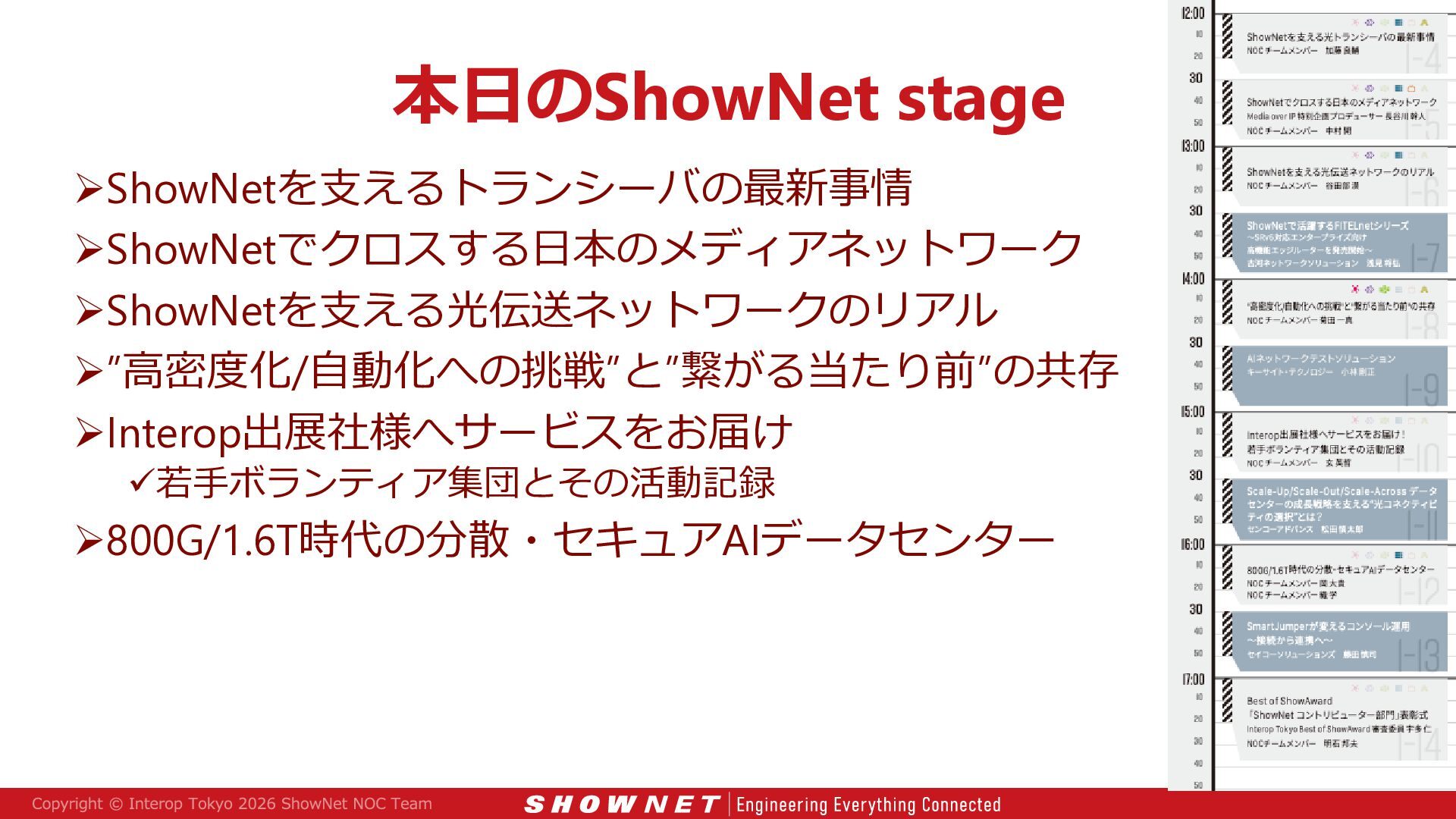

11. 本日のShowNet stage ShowNetを支えるトランシーバの最新事情 ShowNetでクロスする日本のメディアネットワーク ShowNetを支える光伝送ネットワークのリアル ”高密度化/自動化への挑戦”と”繋がる当たり前”の共存 Interop出展社様へサービスをお届け 若手ボランティア集団とその活動記録 800G/1.6T時代の分散・セキュアAIデータセンター

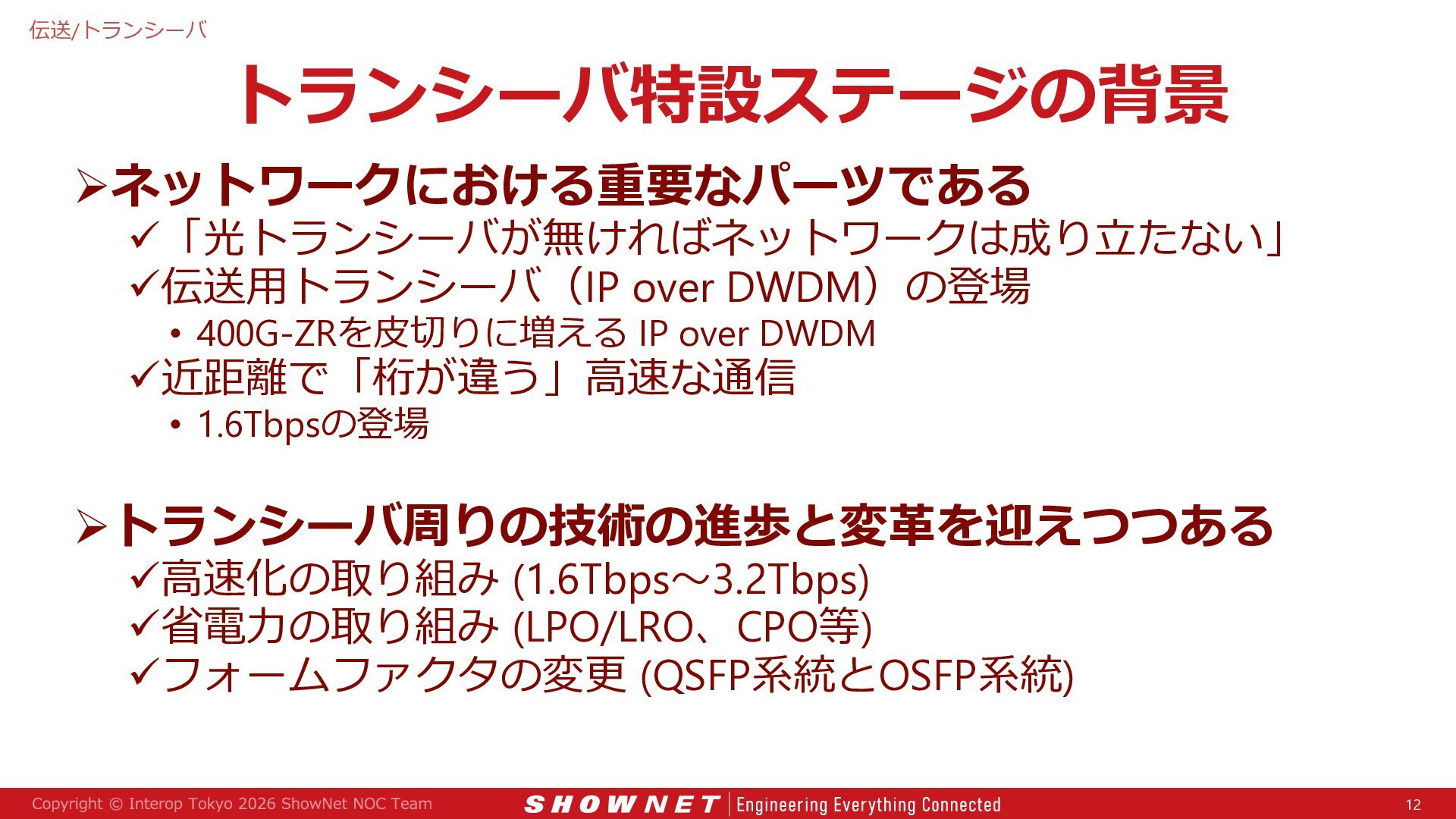

12. 伝送/トランシーバ トランシーバ特設ステージの背景 ネットワークにおける重要なパーツである 「光トランシーバが無ければネットワークは成り立たない」 伝送用トランシーバ（IP over DWDM）の登場 • 400G-ZRを皮切りに増える IP over DWDM 近距離で「桁が違う」高速な通信 • 1.6Tbpsの登場 トランシーバ周りの技術の進歩と変革を迎えつつある 高速化の取り組み (1.6Tbps～3.2Tbps) 省電力の取り組み (LPO/LRO、CPO等) フォームファクタの変更 (QSFP系統とOSFP系統) 12

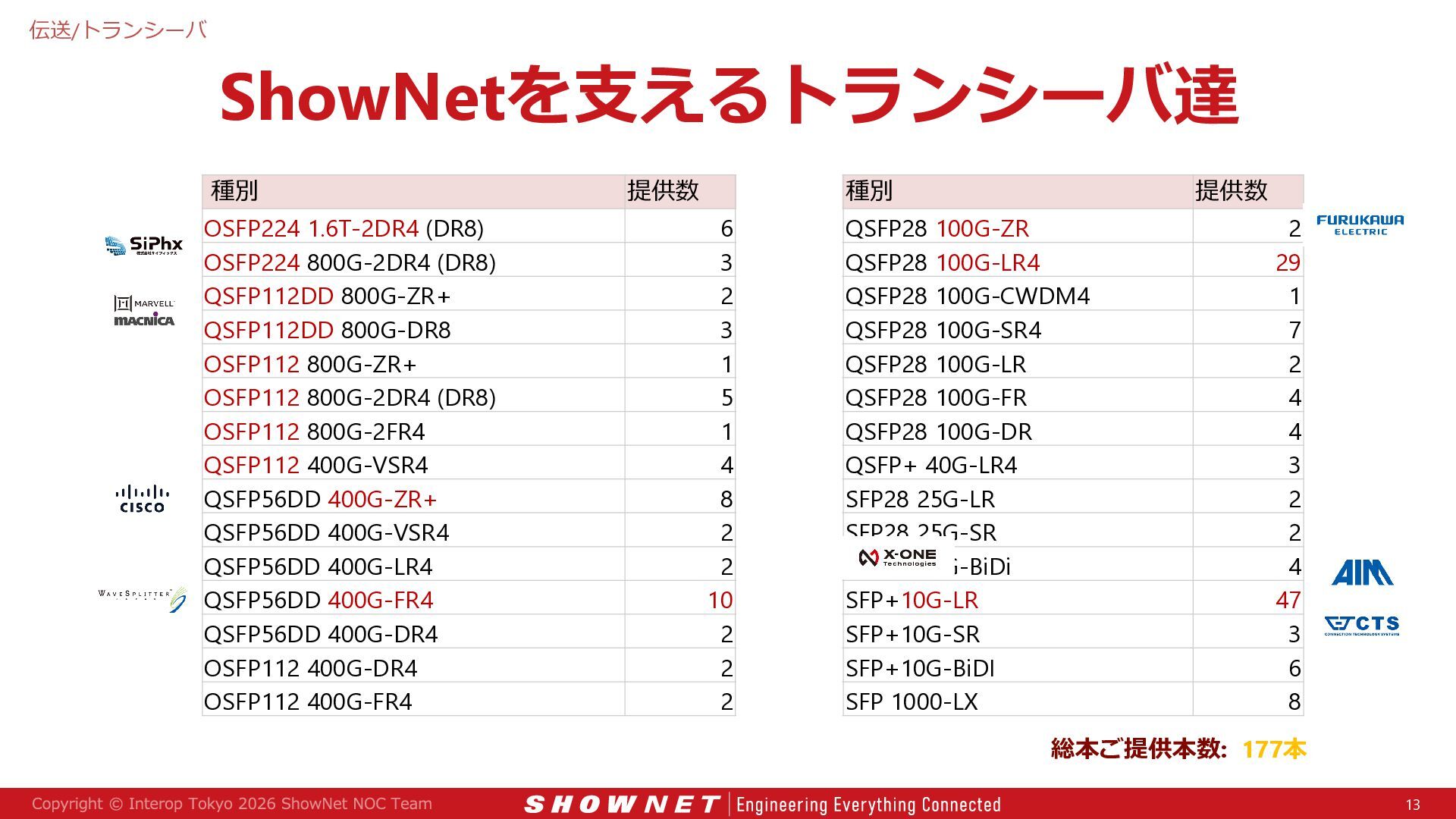

13. 伝送/トランシーバ ShowNetを支えるトランシーバ達 種別 OSFP224 1.6T-2DR4 (DR8) OSFP224 800G-2DR4 (DR8) QSFP112DD 800G-ZR+ QSFP112DD 800G-DR8 OSFP112 800G-ZR+ OSFP112 800G-2DR4 (DR8) OSFP112 800G-2FR4 QSFP112 400G-VSR4 QSFP56DD 400G-ZR+ QSFP56DD 400G-VSR4 QSFP56DD 400G-LR4 QSFP56DD 400G-FR4 QSFP56DD 400G-DR4 OSFP112 400G-DR4 OSFP112 400G-FR4 提供数 6 3 2 3 1 5 1 4 8 2 2 10 2 2 2 種別 QSFP28 100G-ZR QSFP28 100G-LR4 QSFP28 100G-CWDM4 QSFP28 100G-SR4 QSFP28 100G-LR QSFP28 100G-FR QSFP28 100G-DR QSFP+ 40G-LR4 SFP28 25G-LR SFP28 25G-SR SFP28 25G-BiDi SFP+10G-LR SFP+10G-SR SFP+10G-BiDI SFP 1000-LX 提供数 2 29 1 7 2 4 4 3 2 2 4 47 3 6 8 総本ご提供本数: 177本 13

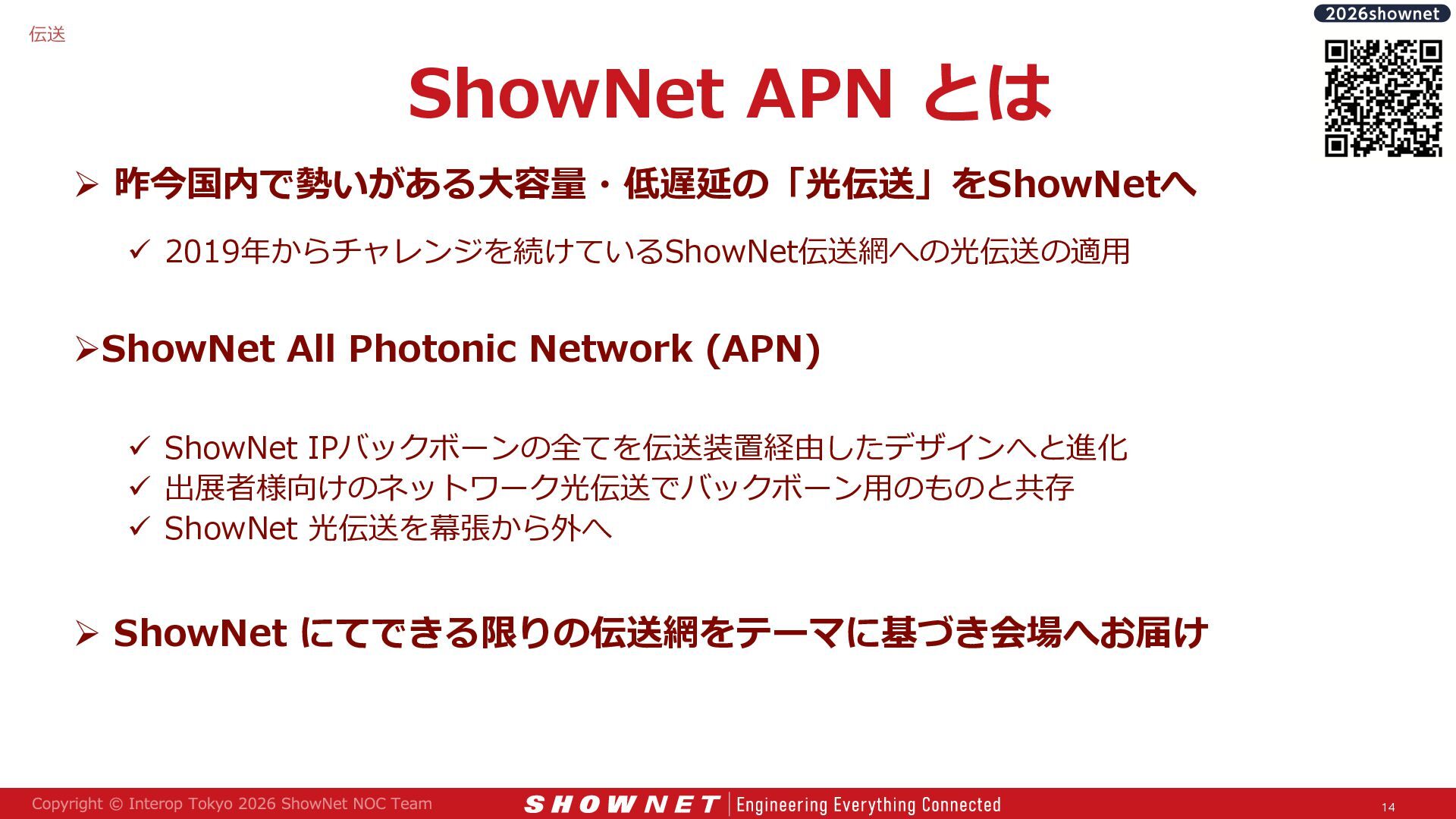

14. 伝送 ShowNet APN とは  昨今国内で勢いがある大容量・低遅延の「光伝送」をShowNetへ  2019年からチャレンジを続けているShowNet伝送網への光伝送の適用 ShowNet All Photonic Network (APN)  ShowNet IPバックボーンの全てを伝送装置経由したデザインへと進化  出展者様向けのネットワーク光伝送でバックボーン用のものと共存  ShowNet 光伝送を幕張から外へ  ShowNet にてできる限りの伝送網をテーマに基づき会場へお届け 14

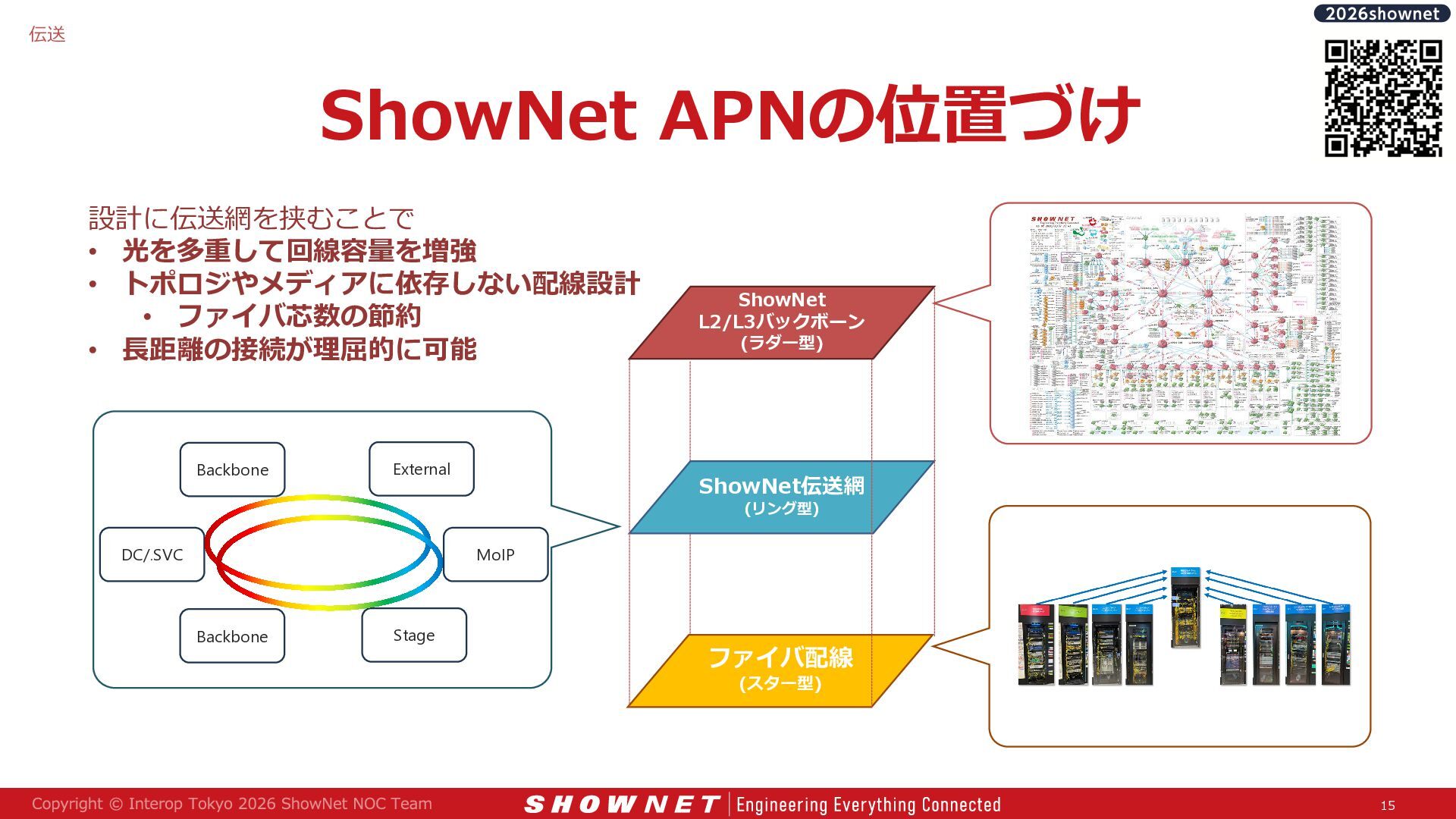

15. 伝送 ShowNet APNの位置づけ 設計に伝送網を挟むことで • 光を多重して回線容量を増強 • トポロジやメディアに依存しない配線設計 • ファイバ芯数の節約 • 長距離の接続が理屈的に可能 Backbone External ShowNet L2/L3バックボーン (ラダー型) ShowNet伝送網 (リング型) DC/.SVC MoIP Backbone Stage ファイバ配線 (スター型) 15

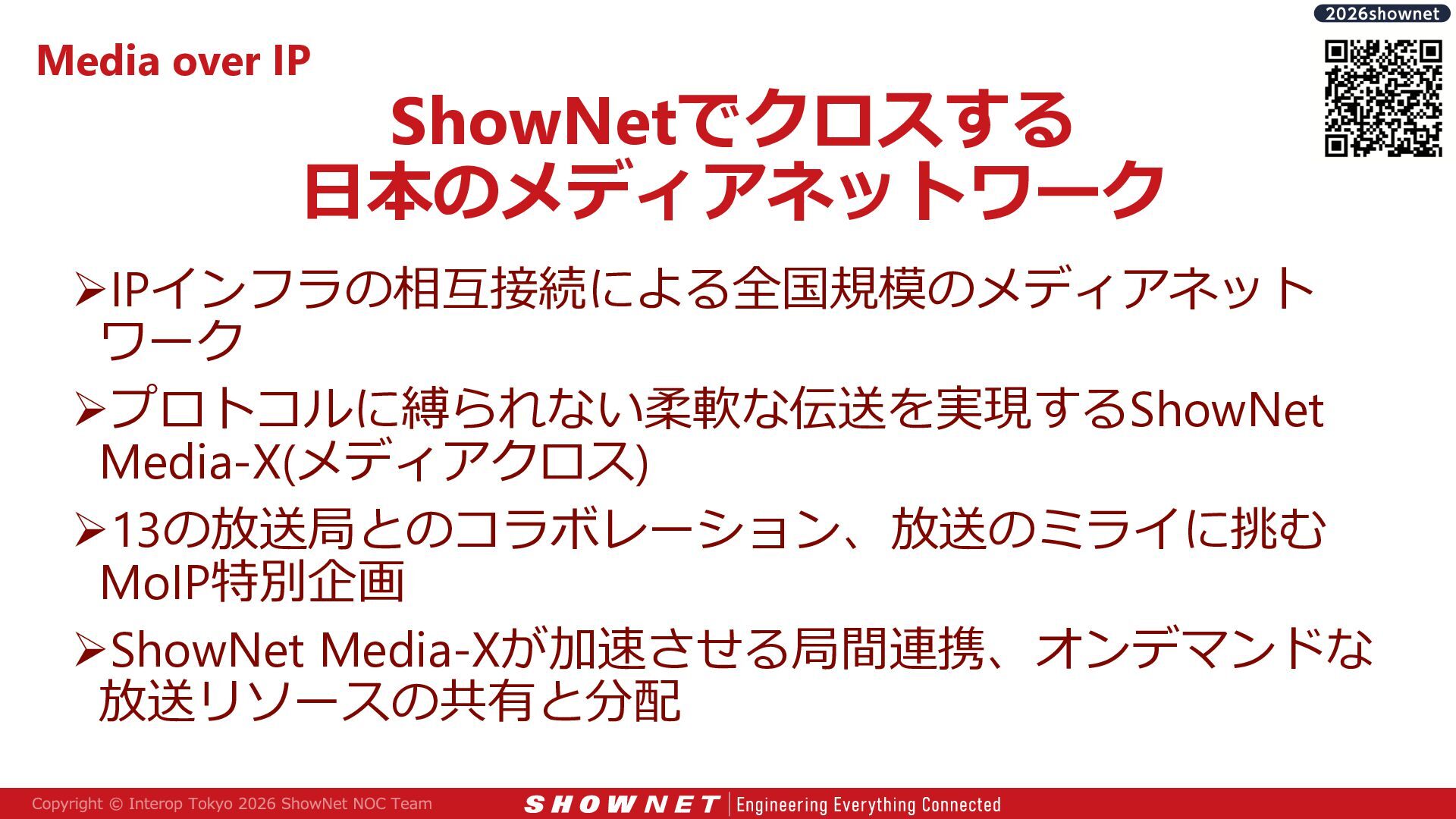

16. Media over IP ShowNetでクロスする 日本のメディアネットワーク IPインフラの相互接続による全国規模のメディアネット ワーク プロトコルに縛られない柔軟な伝送を実現するShowNet Media-X(メディアクロス) 13の放送局とのコラボレーション、放送のミライに挑む MoIP特別企画 ShowNet Media-Xが加速させる局間連携、オンデマンドな 放送リソースの共有と分配

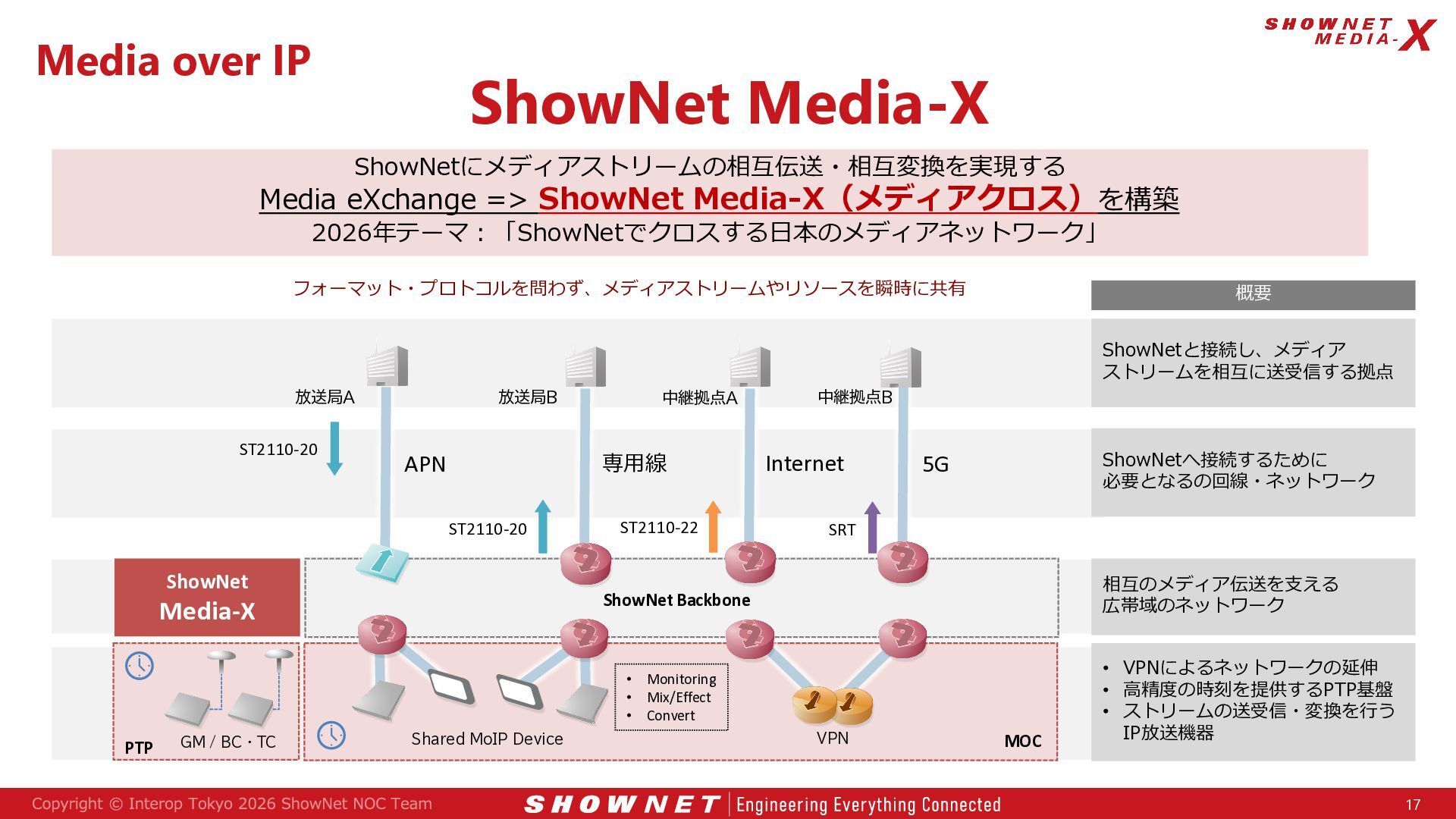

17. Media over IP ShowNet Media-X ShowNetにメディアストリームの相互伝送・相互変換を実現する Media eXchange => ShowNet Media-X（メディアクロス）を構築 2026年テーマ：「ShowNetでクロスする日本のメディアネットワーク」 フォーマット・プロトコルを問わず、メディアストリームやリソースを瞬時に共有 概要 ShowNetと接続し、メディア ストリームを相互に送受信する拠点 放送局B 放送局A ST2110-20 APN 中継拠点A 専用線 ST2110-20 ShowNet ST2110-22 • • • GM / BC・TC Internet 5G ShowNetへ接続するために 必要となるの回線・ネットワーク SRT 相互のメディア伝送を支える 広帯域のネットワーク ShowNet Backbone Media-X PTP 中継拠点B Shared MoIP Device Monitoring Mix/Effect Convert VPN MOC • VPNによるネットワークの延伸 • 高精度の時刻を提供するPTP基盤 • ストリームの送受信・変換を行う IP放送機器 17

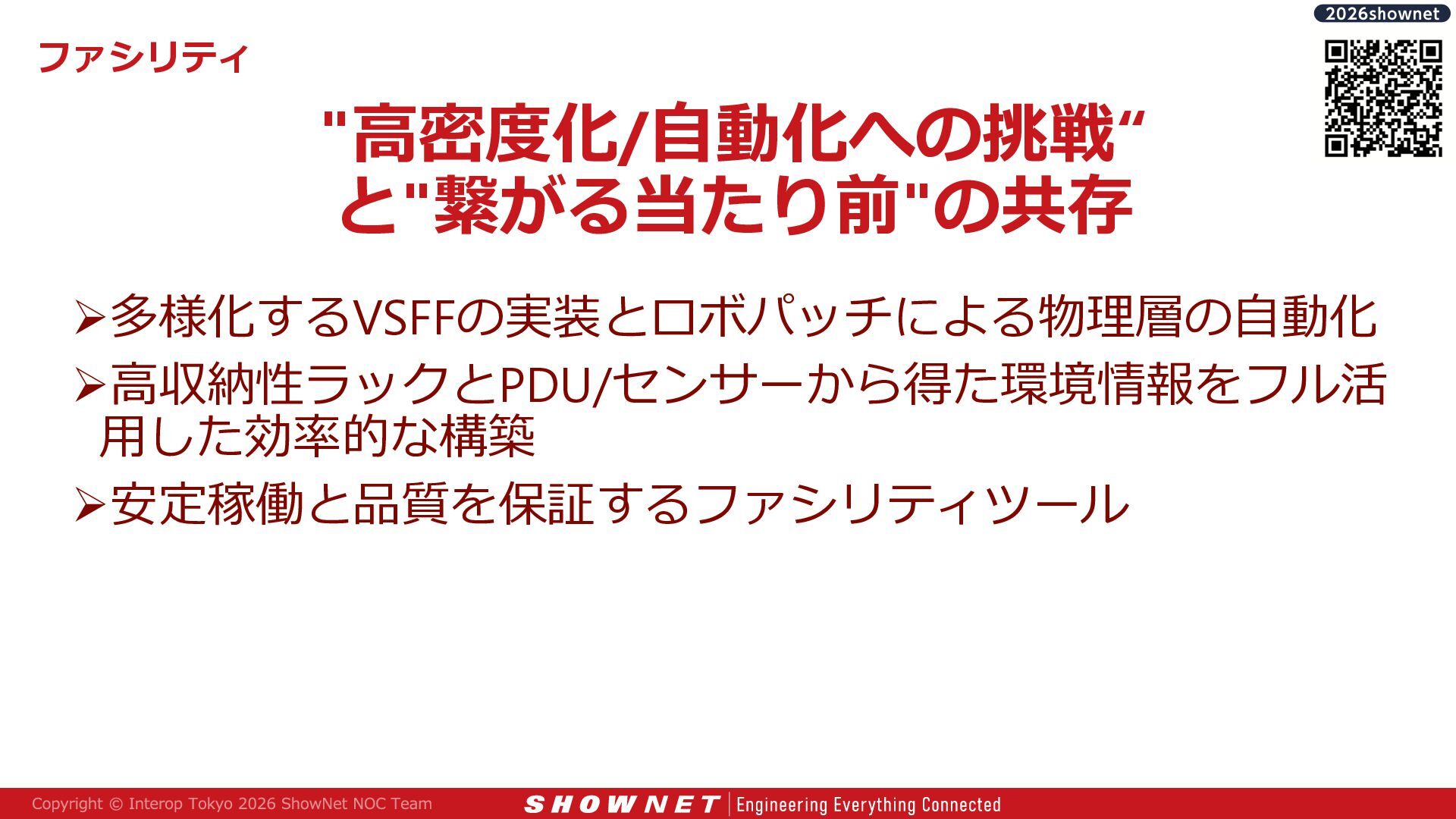

18. ファシリティ "高密度化/自動化への挑戦“ と"繋がる当たり前"の共存 多様化するVSFFの実装とロボパッチによる物理層の自動化 高収納性ラックとPDU/センサーから得た環境情報をフル活 用した効率的な構築 安定稼働と品質を保証するファシリティツール

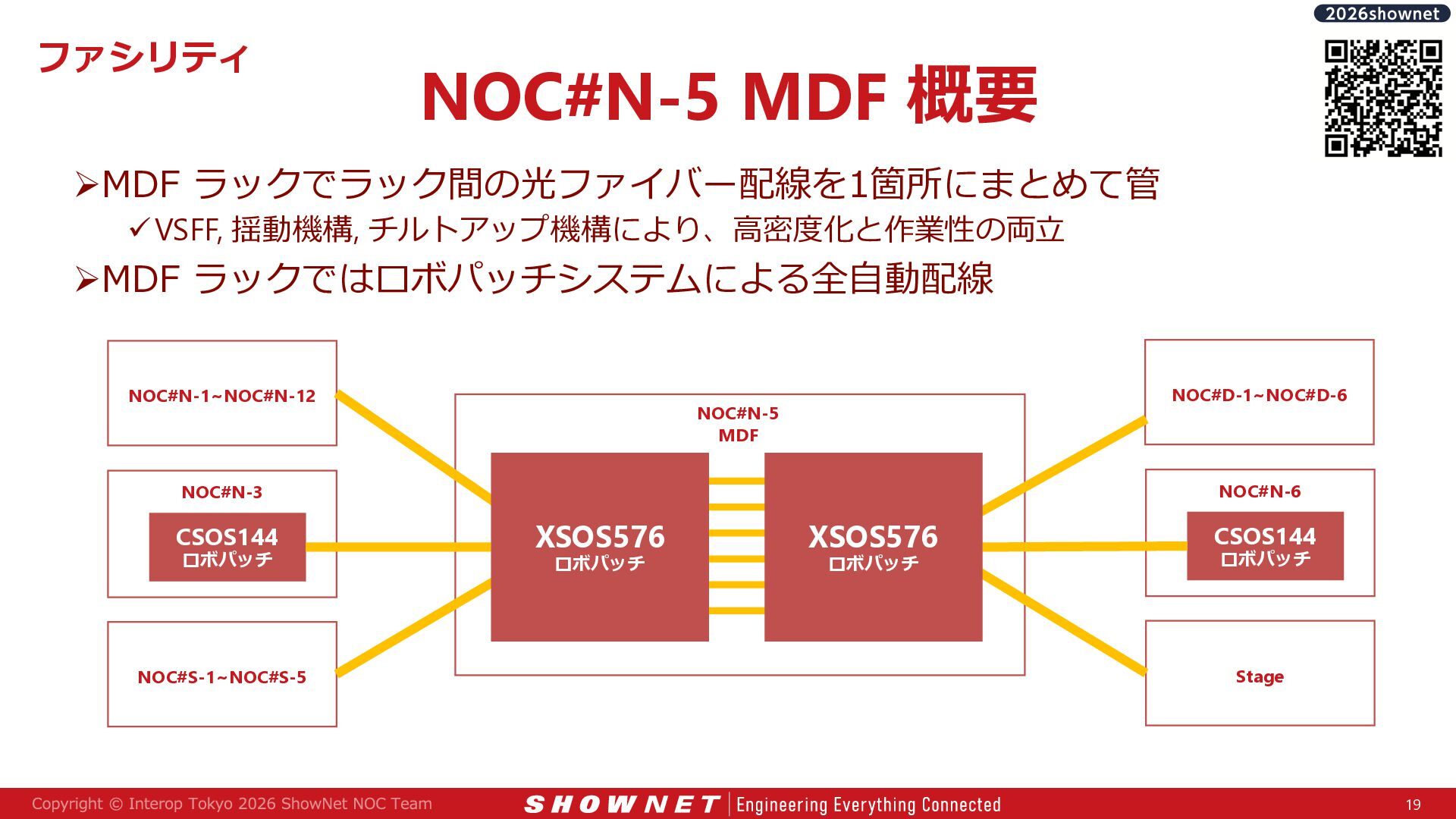

19. ファシリティ NOC#N-5 MDF 概要 MDF ラックでラック間の光ファイバー配線を1箇所にまとめて管  VSFF, 揺動機構, チルトアップ機構により、高密度化と作業性の両立 MDF ラックではロボパッチシステムによる全自動配線 NOC#N-1~NOC#N-12 NOC#D-1~NOC#D-6 NOC#N-5 MDF NOC#N-6 NOC#N-3 CSOS144 ロボパッチ NOC#S-1~NOC#S-5 XSOS576 ロボパッチ XSOS576 ロボパッチ CSOS144 ロボパッチ Stage 19

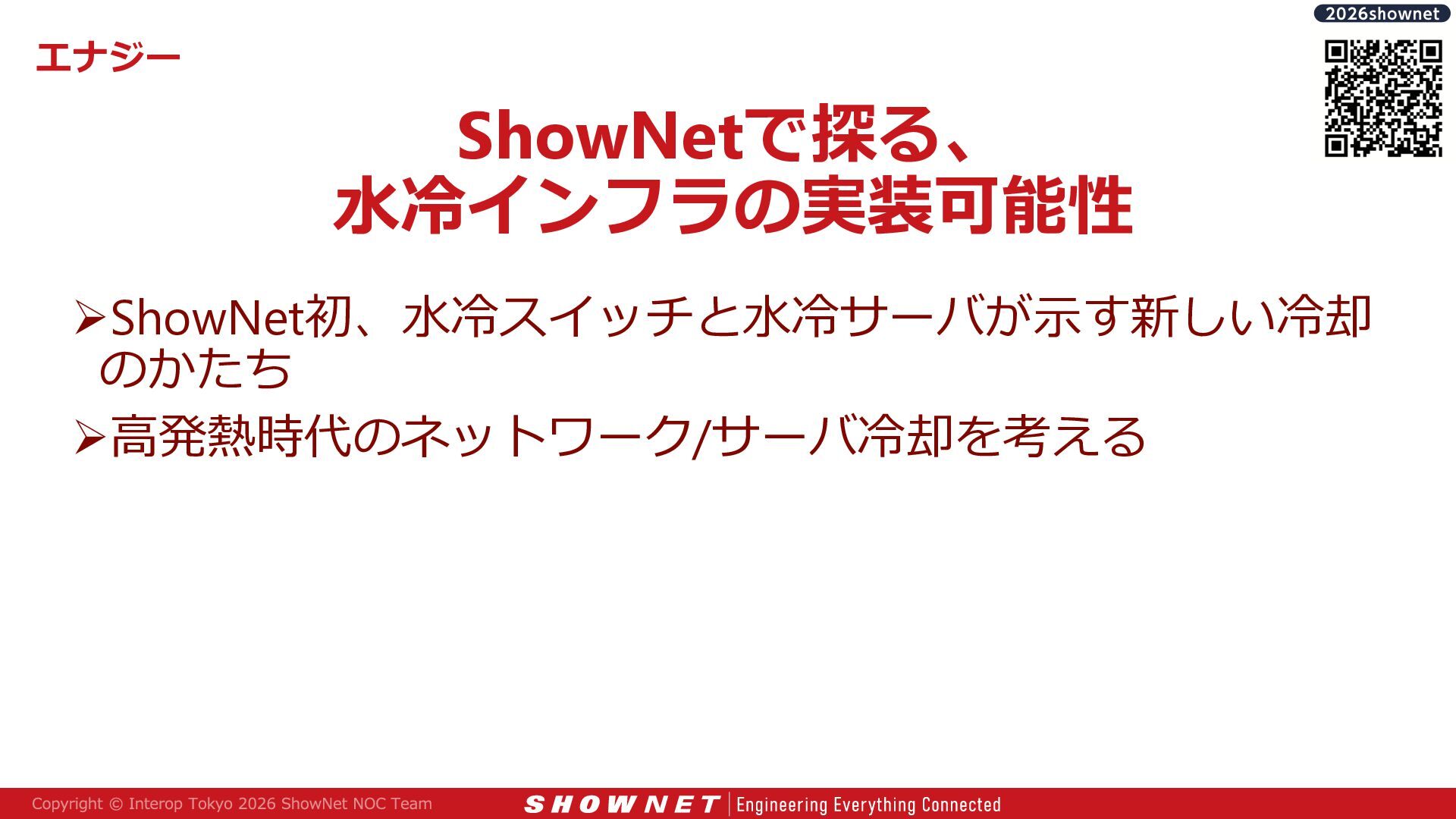

20. エナジー ShowNetで探る、 水冷インフラの実装可能性 ShowNet初、水冷スイッチと水冷サーバが示す新しい冷却 のかたち 高発熱時代のネットワーク/サーバ冷却を考える

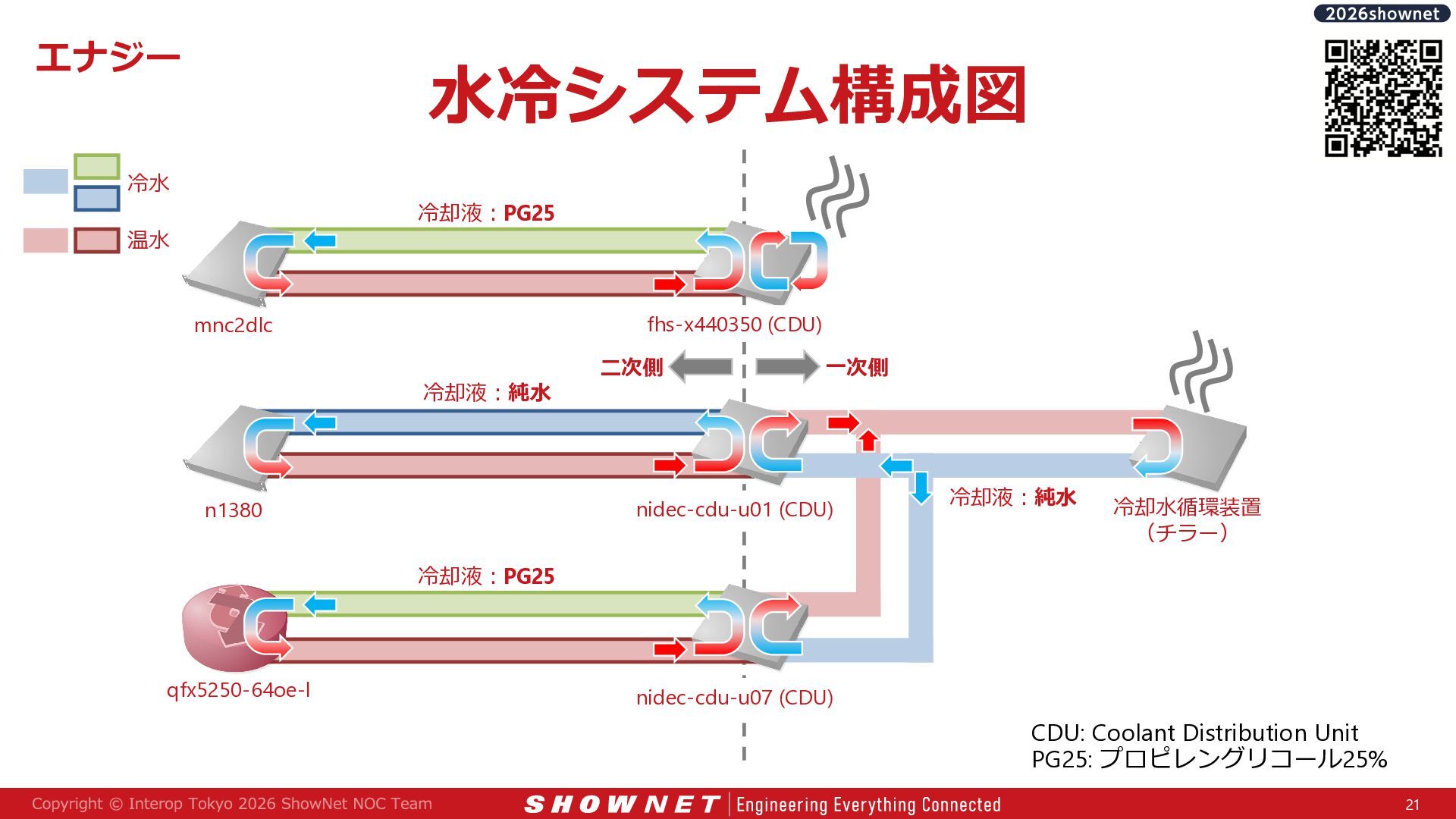

21. エナジー 水冷システム構成図 冷水 冷却液：PG25 温水 fhs-x440350 (CDU) mnc2dlc 冷却液：純水 二次側 一次側 nidec-cdu-u01 (CDU) n1380 冷却液：純水 冷却水循環装置 （チラー） 冷却液：PG25 qfx5250-64oe-l nidec-cdu-u07 (CDU) CDU: Coolant Distribution Unit PG25: プロピレングリコール25% 21
22. GPU Over APN Testbed GPU基盤 800G/1.6T RoCEv2 ネットワーク 分散推論コンテナ基盤 SRv6 によるマルチテナント コンテナサービス DPUスイッチ サービス仮想化基盤 22

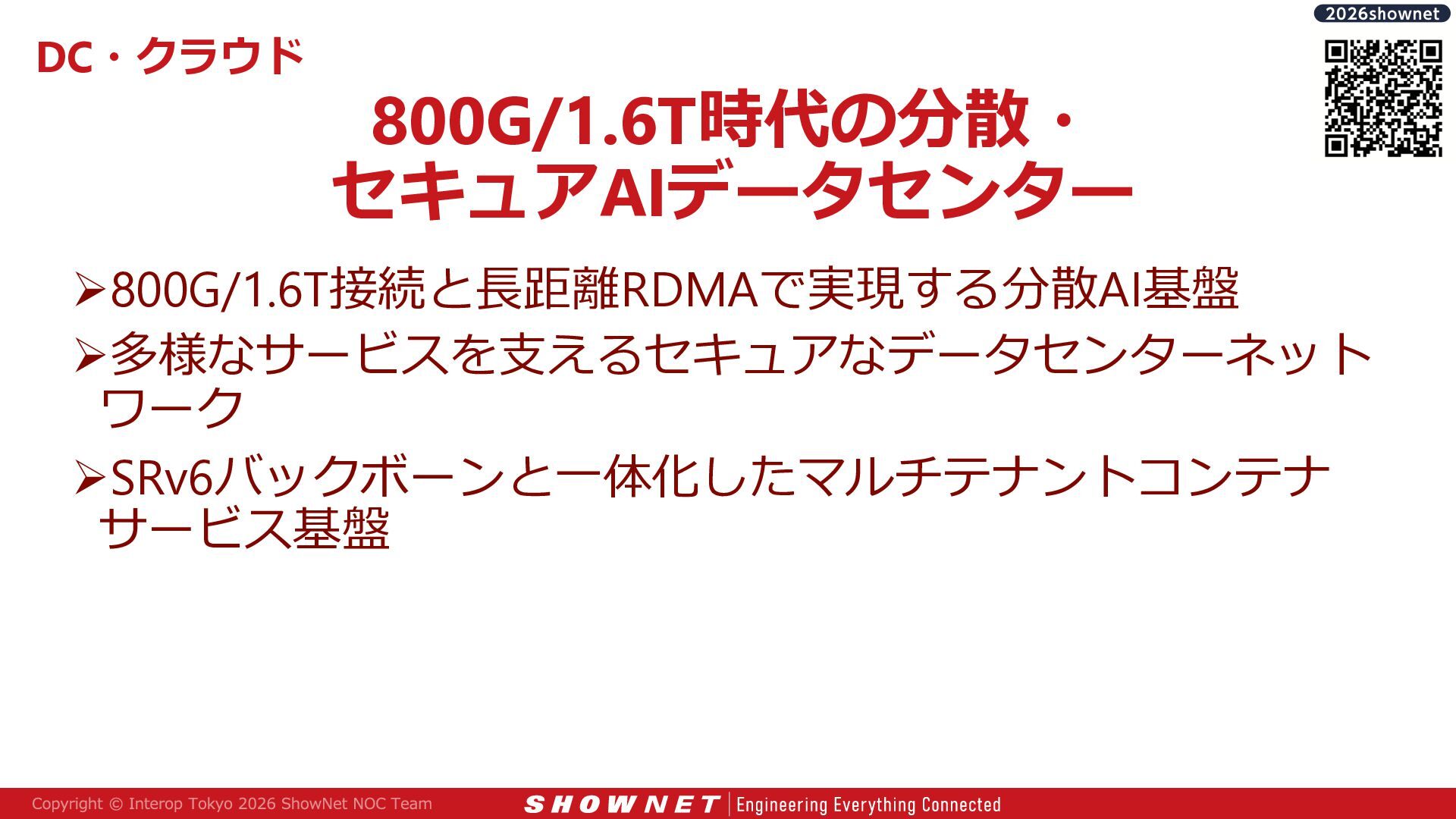

23. DC・クラウド 800G/1.6T時代の分散・ セキュアAIデータセンター 800G/1.6T接続と長距離RDMAで実現する分散AI基盤 多様なサービスを支えるセキュアなデータセンターネット ワーク SRv6バックボーンと一体化したマルチテナントコンテナ サービス基盤

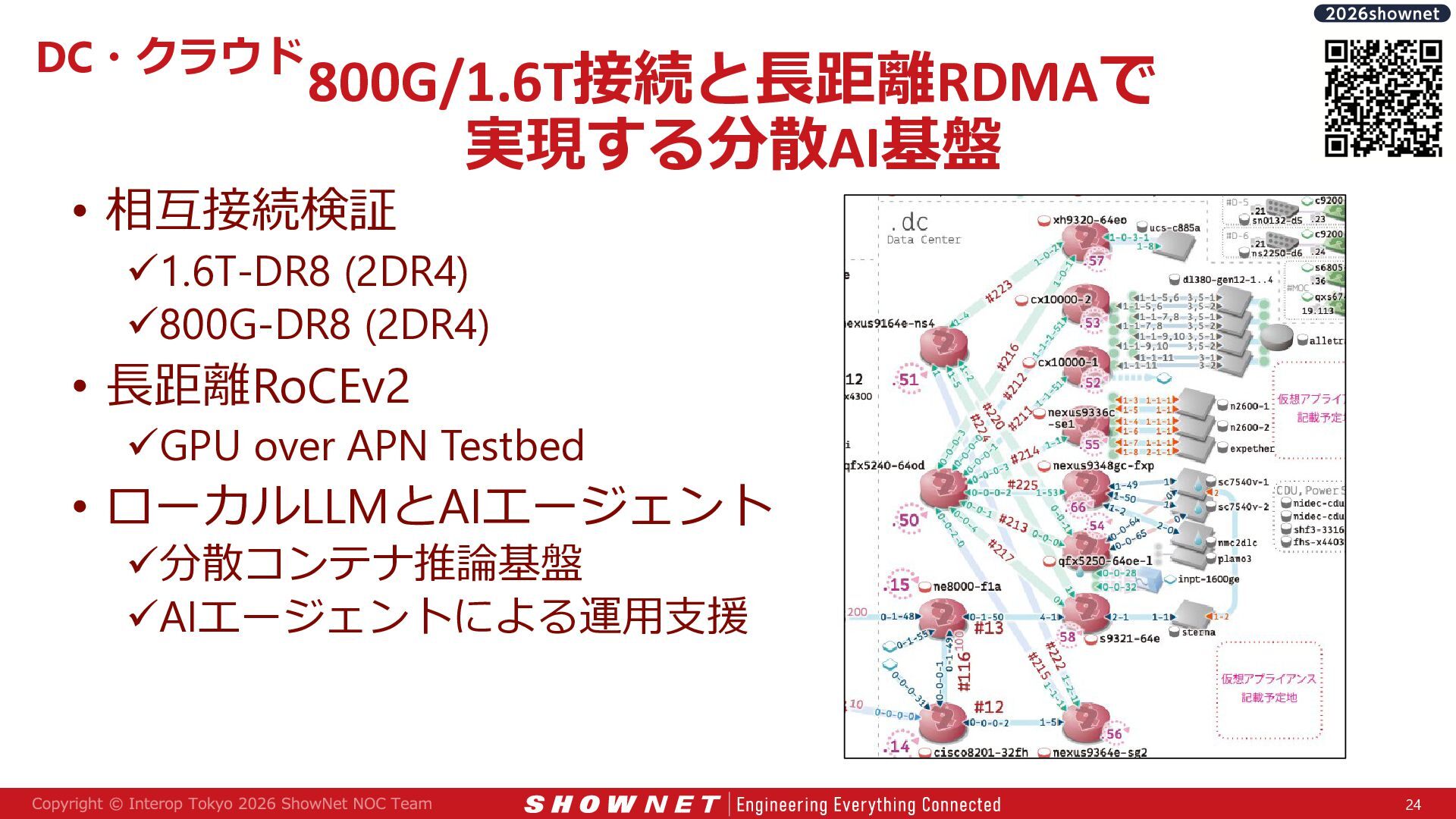

24. DC・クラウド 800G/1.6T接続と長距離RDMAで 実現する分散AI基盤 • 相互接続検証 1.6T-DR8 (2DR4) 800G-DR8 (2DR4) • 長距離RoCEv2 GPU over APN Testbed • ローカルLLMとAIエージェント 分散コンテナ推論基盤 AIエージェントによる運用支援 24

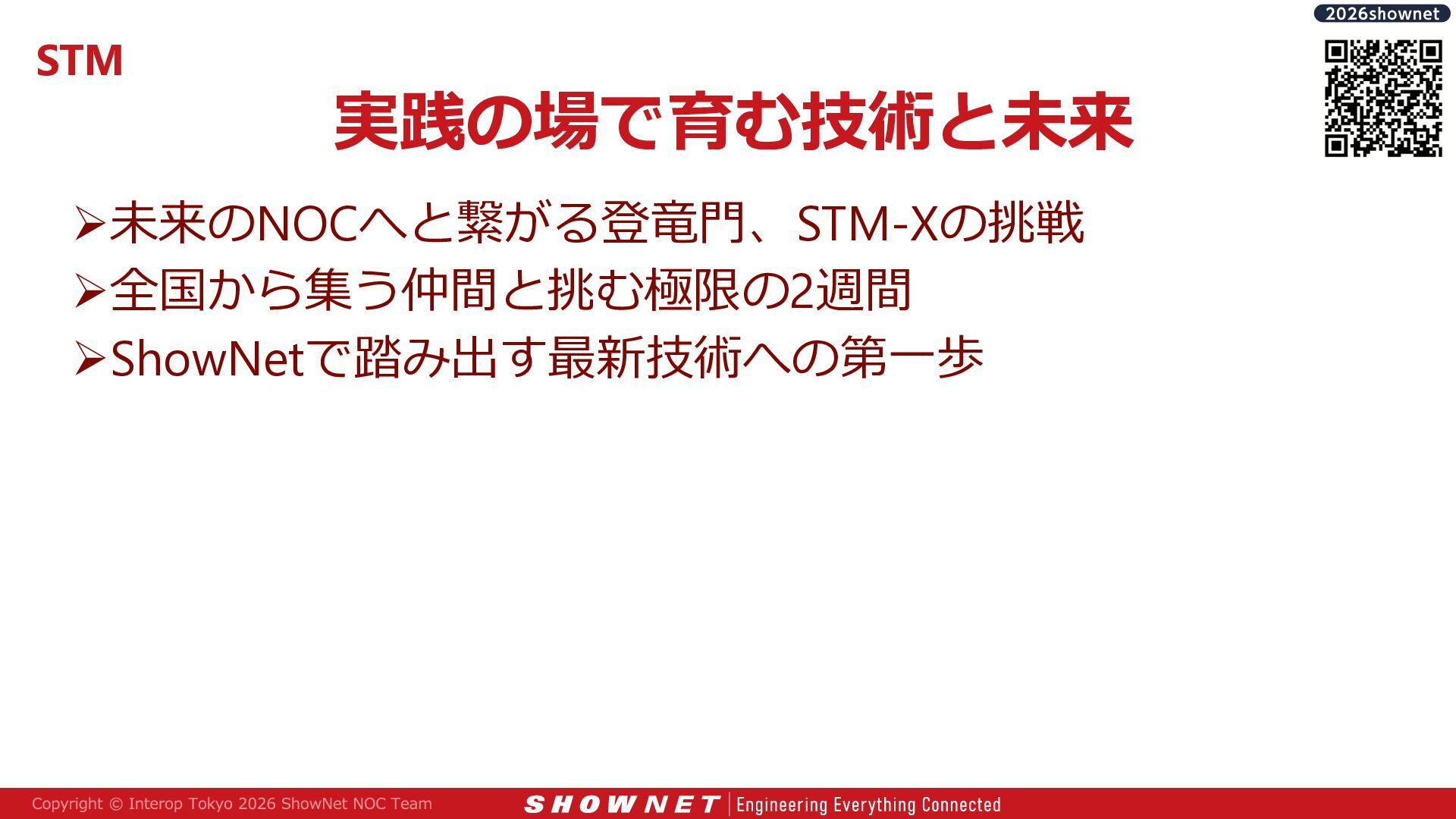

25. STM 実践の場で育む技術と未来 未来のNOCへと繋がる登竜門、STM-Xの挑戦 全国から集う仲間と挑む極限の2週間 ShowNetで踏み出す最新技術への第一歩
26. STM STM : ShowNet Team Member • ShowNetの構築を一緒に行うボランティアチーム • 全国から100名以上の応募の中から選抜された37名 • ホットステージから24名、会期から13名が参加 • https://www.interop.jp/2026/shownet/noc/#stm
27. shownet.conf_ 27
