【swonet.conf_ 2026】SC2-02_ShowNetでクロスする日本のメディアネットワーク

Media over IP分科会では、メディアストリームの相互伝送・相互変換を実現するShowNet Media-X (メディアクロス)の構築、これを活用したMedia over IP特別企画に取り組みました。今年で3年目となる本企画では放送のIP化に挑む放送技術者とShowNetとのコラボレーションによる実証実験を行っています。今年は13の放送局が参画し、PTP時刻同期、APN・専用線・インターネット・5G・衛星回線を活用した7つの企画を実証しました。本講演では放送制作の未来につながる、これらの取り組みをご紹介いたします。

SPEAKER
ShowNet NOCチームメンバー
中村 開
ShowNet Media over IP特別企画プロデューサー
長谷川 幹人（Zabbix Japan）

Transcript

1. ShowNetでクロスする 日本のメディアネットワーク Media over IP 担当NOC 中村 開 Media over IP 特別企画プロデューサー 長谷川 幹人

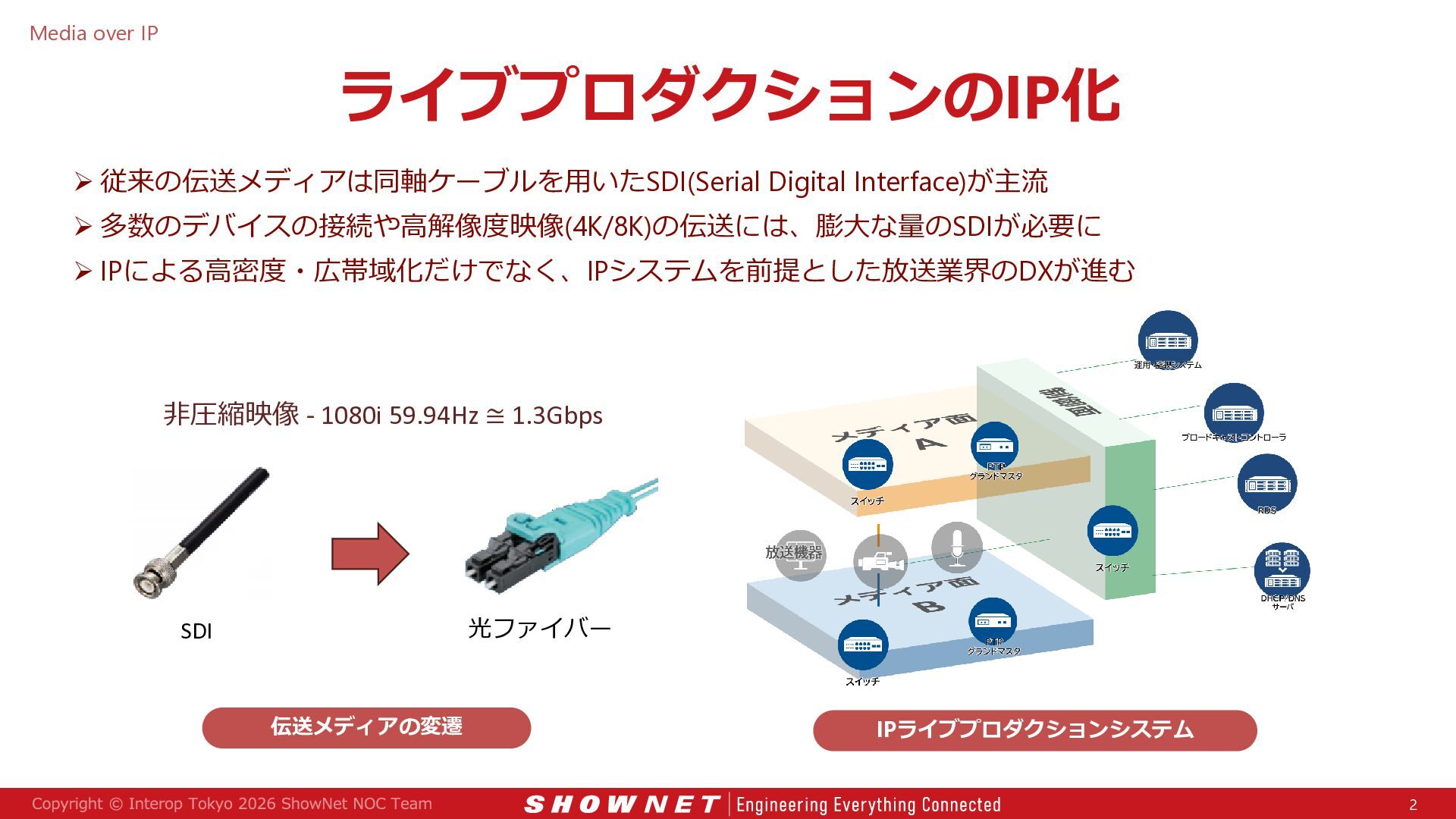

2. Media over IP ライブプロダクションのIP化  従来の伝送メディアは同軸ケーブルを用いたSDI(Serial Digital Interface)が主流  多数のデバイスの接続や高解像度映像(4K/8K)の伝送には、膨大な量のSDIが必要に  IPによる高密度・広帯域化だけでなく、IPシステムを前提とした放送業界のDXが進む 非圧縮映像 - 1080i 59.94Hz ≅ 1.3Gbps 光ファイバー SDI 伝送メディアの変遷 IPライブプロダクションシステム 2
3. Media over IP 特別企画 Media over IP 特別企画 放送のIP化に第一線で取り組む 放送技術者 最新技術で構築・運用する ShowNet 3

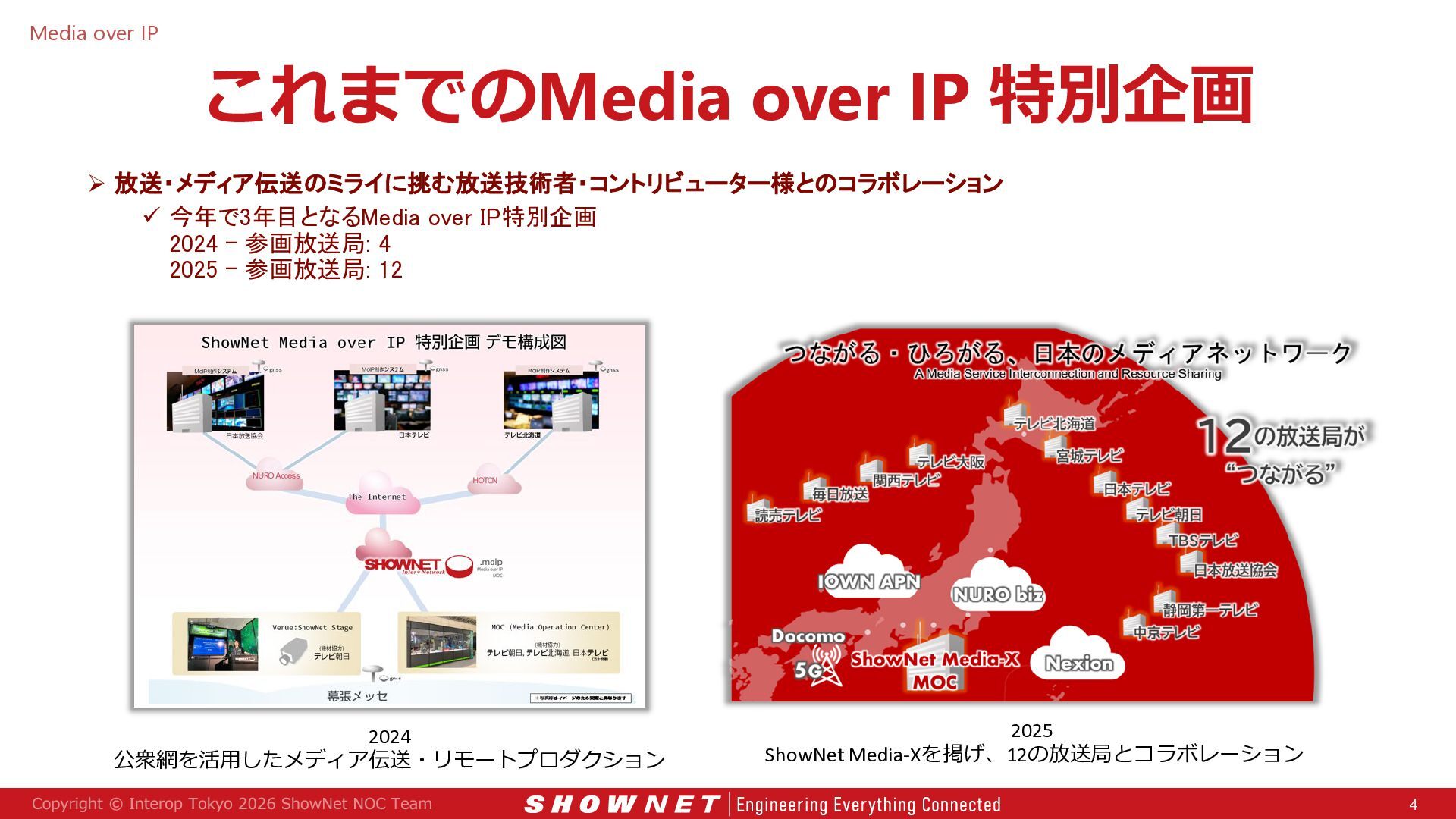

4. Media over IP これまでのMedia over IP 特別企画  放送・メディア伝送のミライに挑む放送技術者・コントリビューター様とのコラボレーション  今年で3年目となるMedia over IP特別企画 2024 – 参画放送局: 4 2025 – 参画放送局: 12 2024 公衆網を活用したメディア伝送・リモートプロダクション 2025 ShowNet Media-Xを掲げ、12の放送局とコラボレーション 4

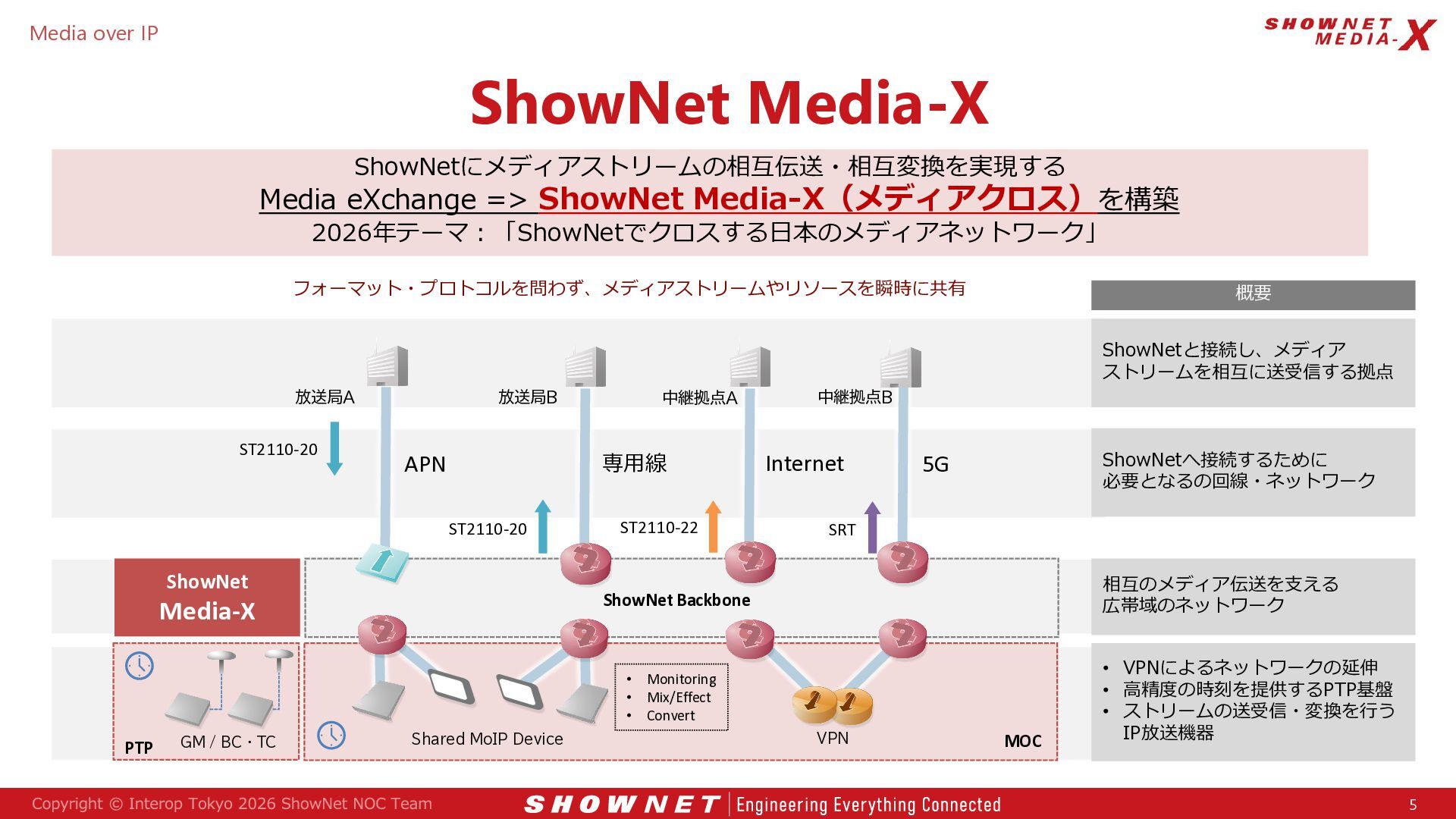

5. Media over IP ShowNet Media-X ShowNetにメディアストリームの相互伝送・相互変換を実現する Media eXchange => ShowNet Media-X（メディアクロス）を構築 2026年テーマ：「ShowNetでクロスする日本のメディアネットワーク」 フォーマット・プロトコルを問わず、メディアストリームやリソースを瞬時に共有 概要 ShowNetと接続し、メディア ストリームを相互に送受信する拠点 放送局B 放送局A ST2110-20 APN 中継拠点A 専用線 ST2110-20 ShowNet ST2110-22 • • • GM / BC・TC Internet 5G ShowNetへ接続するために 必要となるの回線・ネットワーク SRT 相互のメディア伝送を支える 広帯域のネットワーク ShowNet Backbone Media-X PTP 中継拠点B Shared MoIP Device Monitoring Mix/Effect Convert VPN MOC • VPNによるネットワークの延伸 • 高精度の時刻を提供するPTP基盤 • ストリームの送受信・変換を行う IP放送機器 5

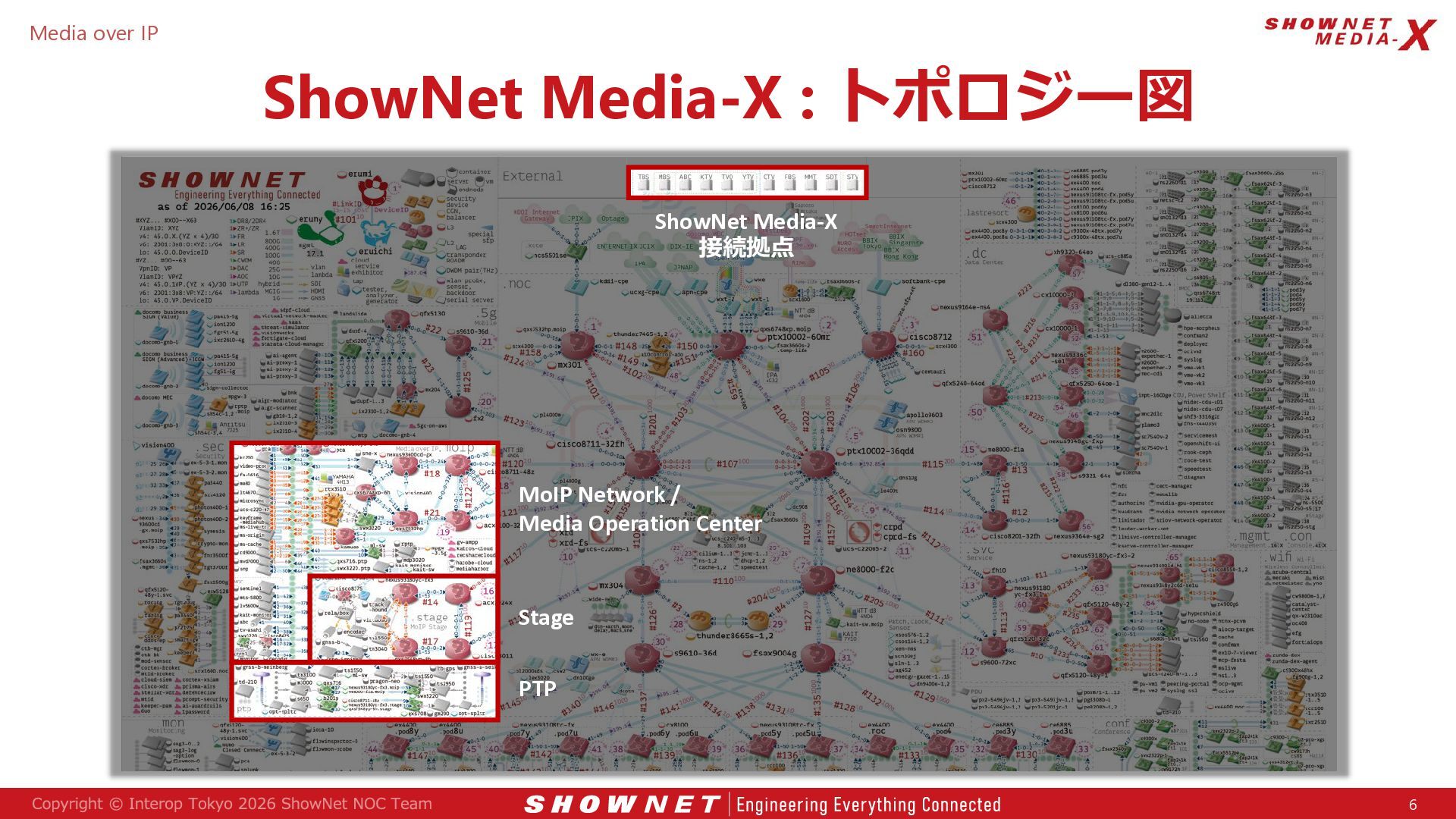

6. Media over IP ShowNet Media-X : トポロジー図 ShowNet Media-X 接続拠点 MoIP Network / Media Operation Center Stage PTP 6

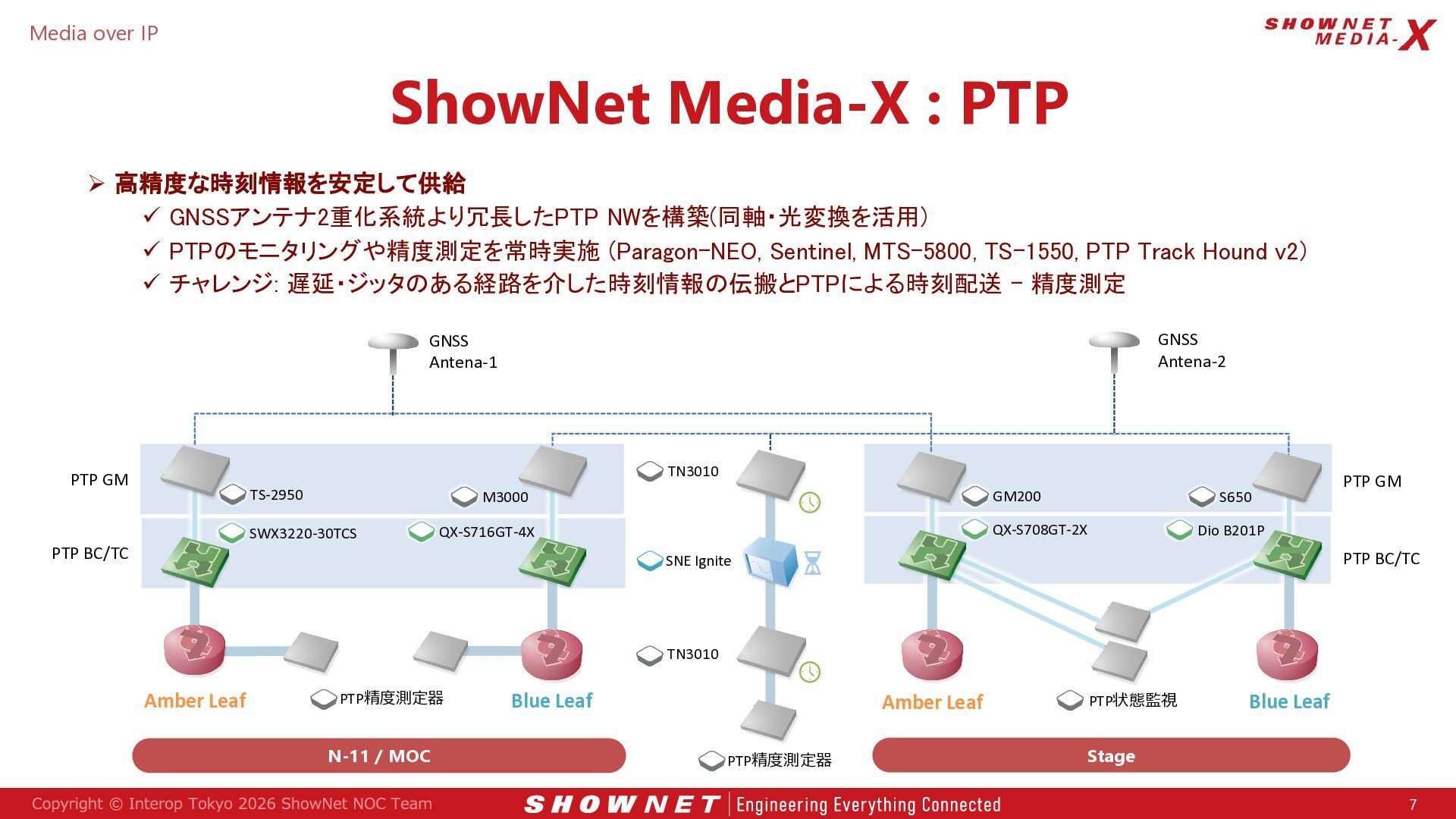

7. Media over IP ShowNet Media-X : PTP  高精度な時刻情報を安定して供給  GNSSアンテナ2重化系統より冗長したPTP NWを構築(同軸・光変換を活用)  PTPのモニタリングや精度測定を常時実施 (Paragon-NEO, Sentinel, MTS-5800, TS-1550, PTP Track Hound v2）  チャレンジ: 遅延・ジッタのある経路を介した時刻情報の伝搬とPTPによる時刻配送 – 精度測定 GNSS Antena-2 GNSS Antena-1 TN3010 PTP GM TS-2950 SWX3220-30TCS PTP BC/TC GM200 M3000 S650 QX-S708GT-2X QX-S716GT-4X PTP GM Dio B201P PTP BC/TC SNE Ignite TN3010 Amber Leaf PTP精度測定器 N-11 / MOC Blue Leaf Amber Leaf PTP精度測定器 PTP状態監視 Blue Leaf Stage 7

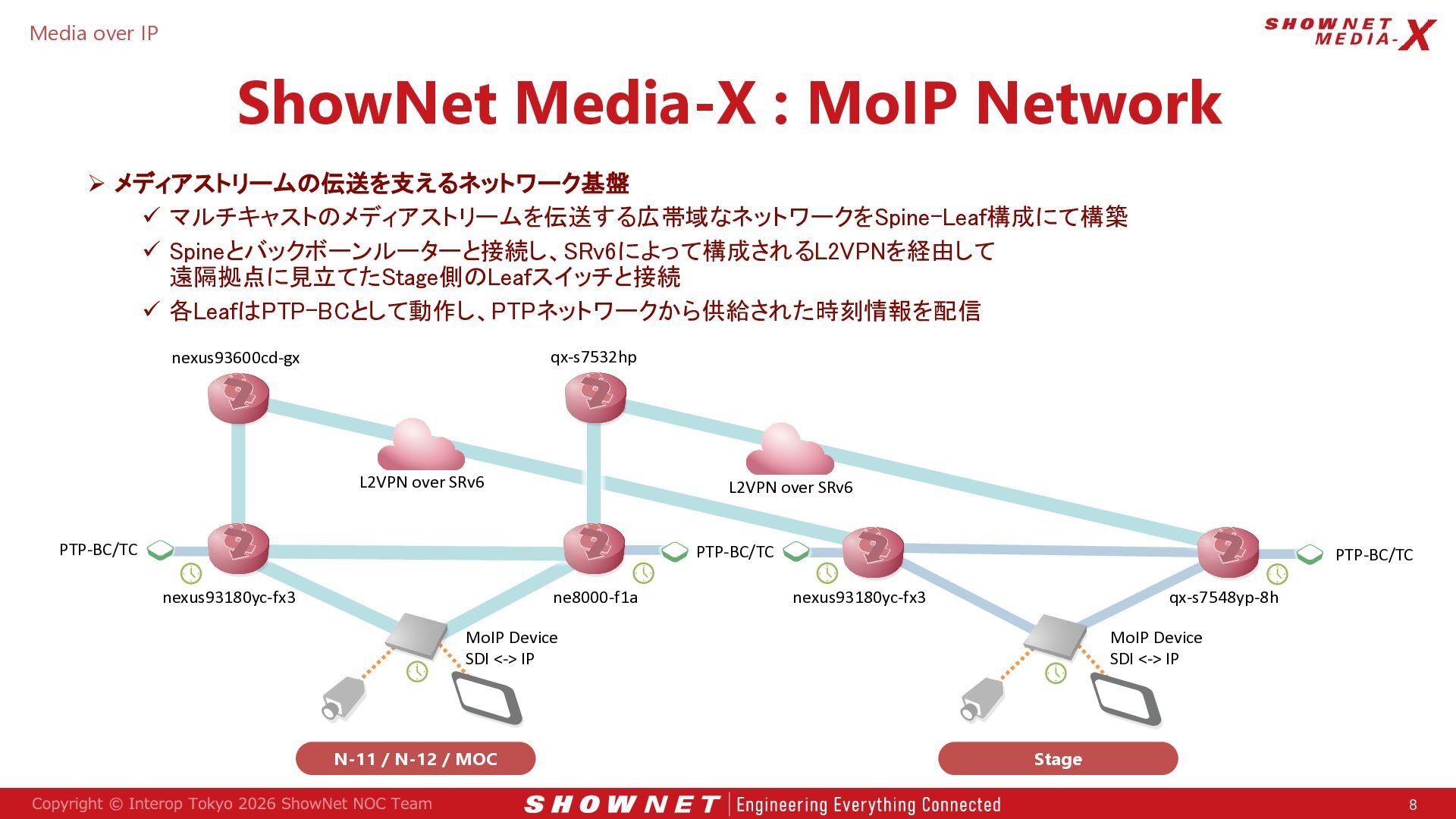

8. Media over IP ShowNet Media-X : MoIP Network  メディアストリームの伝送を支えるネットワーク基盤  マルチキャストのメディアストリームを伝送する広帯域なネットワークをSpine-Leaf構成にて構築  Spineとバックボーンルーターと接続し、SRv6によって構成されるL2VPNを経由して 遠隔拠点に見立てたStage側のLeafスイッチと接続  各LeafはPTP-BCとして動作し、PTPネットワークから供給された時刻情報を配信 qx-s7532hp nexus93600cd-gx L2VPN over SRv6 L2VPN over SRv6 PTP-BC/TC PTP-BC/TC ne8000-f1a nexus93180yc-fx3 PTP-BC/TC qx-s7548yp-8h nexus93180yc-fx3 MoIP Device SDI <-> IP N-11 / N-12 / MOC MoIP Device SDI <-> IP Stage 8

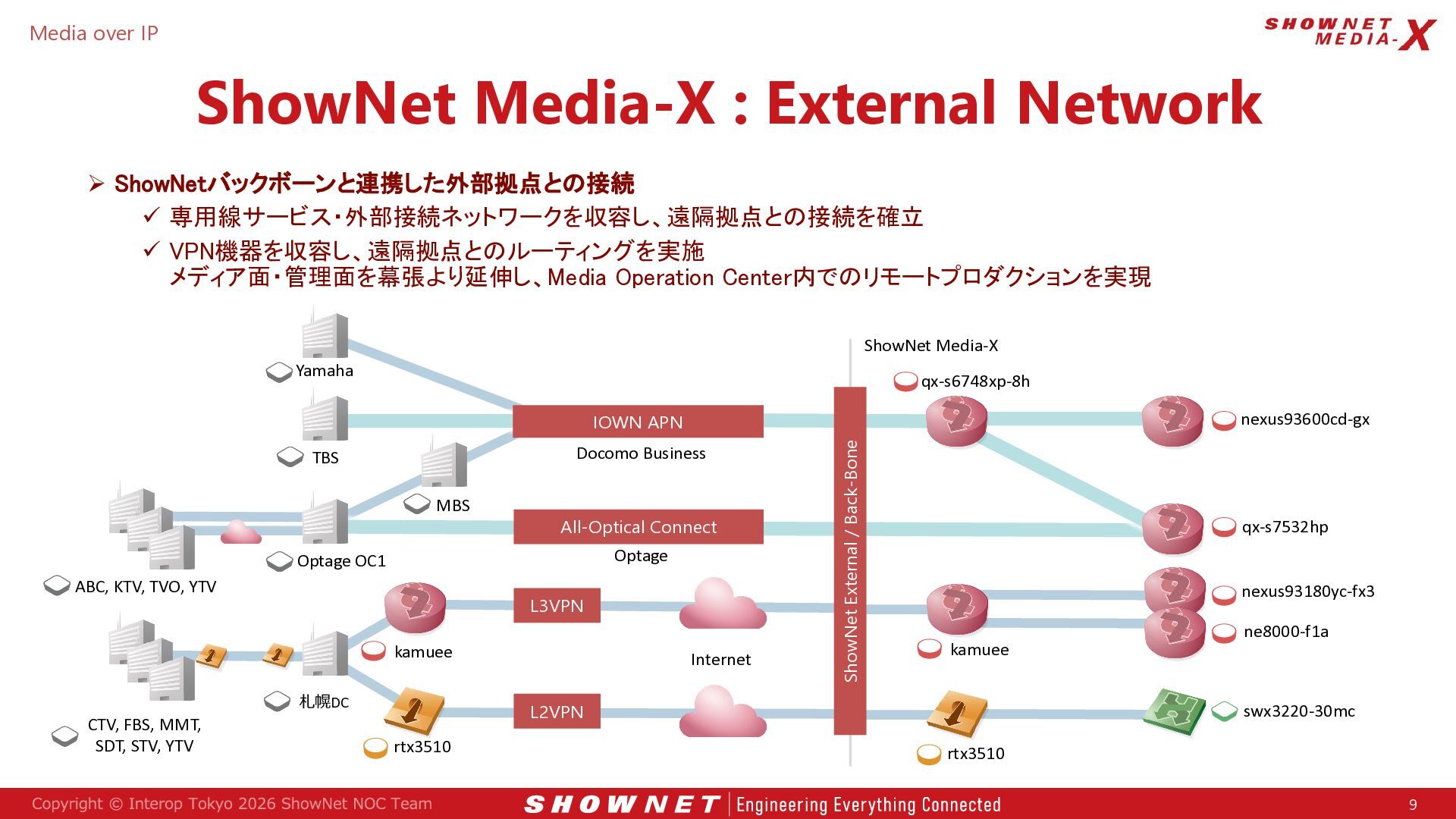

9. Media over IP ShowNet Media-X : External Network  ShowNetバックボーンと連携した外部拠点との接続  専用線サービス・外部接続ネットワークを収容し、遠隔拠点との接続を確立  VPN機器を収容し、遠隔拠点とのルーティングを実施 メディア面・管理面を幕張より延伸し、Media Operation Center内でのリモートプロダクションを実現 ShowNet Media-X Yamaha qx-s6748xp-8h IOWN APN MBS All-Optical Connect Optage Optage OC1 ABC, KTV, TVO, YTV L3VPN kamuee 札幌DC Internet ShowNet External / Back-Bone Docomo Business TBS CTV, FBS, MMT, SDT, STV, YTV nexus93600cd-gx qx-s7532hp nexus93180yc-fx3 kamuee L2VPN rtx3510 ne8000-f1a swx3220-30mc rtx3510 9

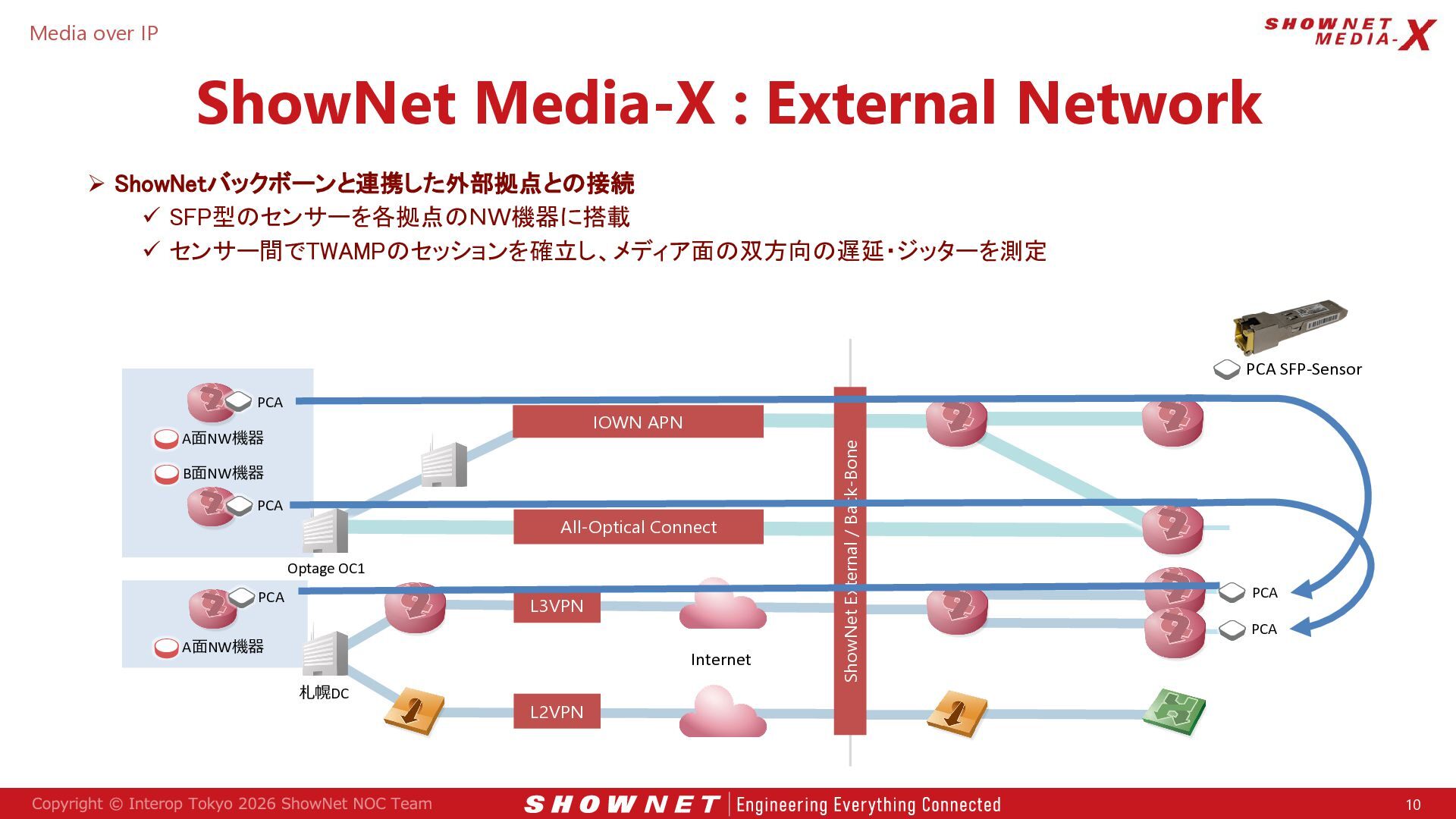

10. Media over IP ShowNet Media-X : External Network  ShowNetバックボーンと連携した外部拠点との接続  SFP型のセンサーを各拠点のＮＷ機器に搭載  センサー間でTWAMPのセッションを確立し、メディア面の双方向の遅延・ジッターを測定 PCA SFP-Sensor PCA B面NW機器 PCA All-Optical Connect Optage OC1 PCA L3VPN A面NW機器 Internet 札幌DC ShowNet External / Back-Bone IOWN APN A面NW機器 PCA PCA L2VPN 10

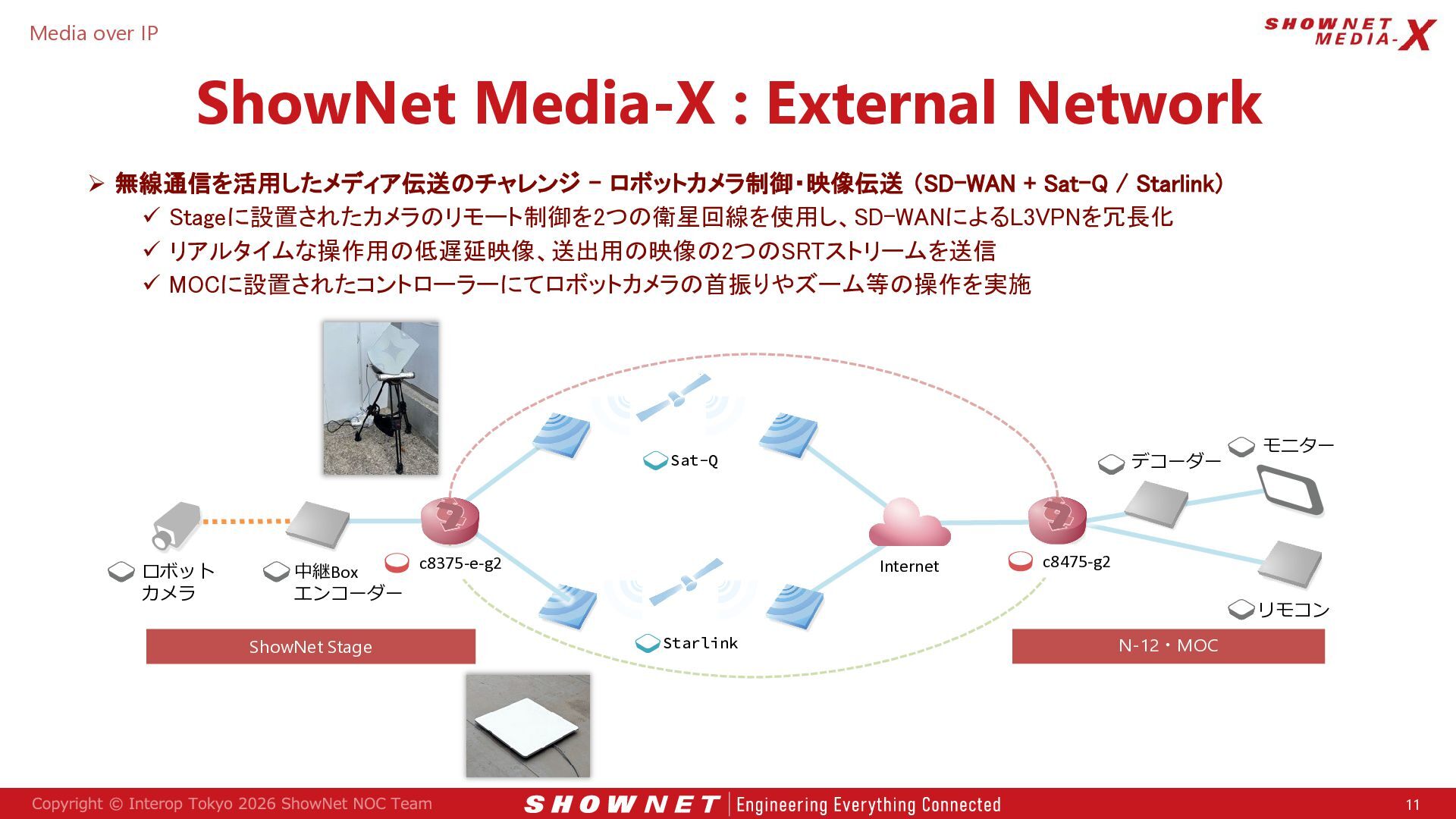

11. Media over IP ShowNet Media-X : External Network  無線通信を活用したメディア伝送のチャレンジ - ロボットカメラ制御・映像伝送 （SD-WAN + Sat-Q / Starlink）  Stageに設置されたカメラのリモート制御を2つの衛星回線を使用し、SD-WANによるL3VPNを冗長化  リアルタイムな操作用の低遅延映像、送出用の映像の2つのSRTストリームを送信  MOCに設置されたコントローラーにてロボットカメラの首振りやズーム等の操作を実施 デコーダー Sat-Q ロボット カメラ 中継Box エンコーダー ShowNet Stage c8375-e-g2 Internet モニター c8475-g2 リモコン Starlink N-12・MOC 11

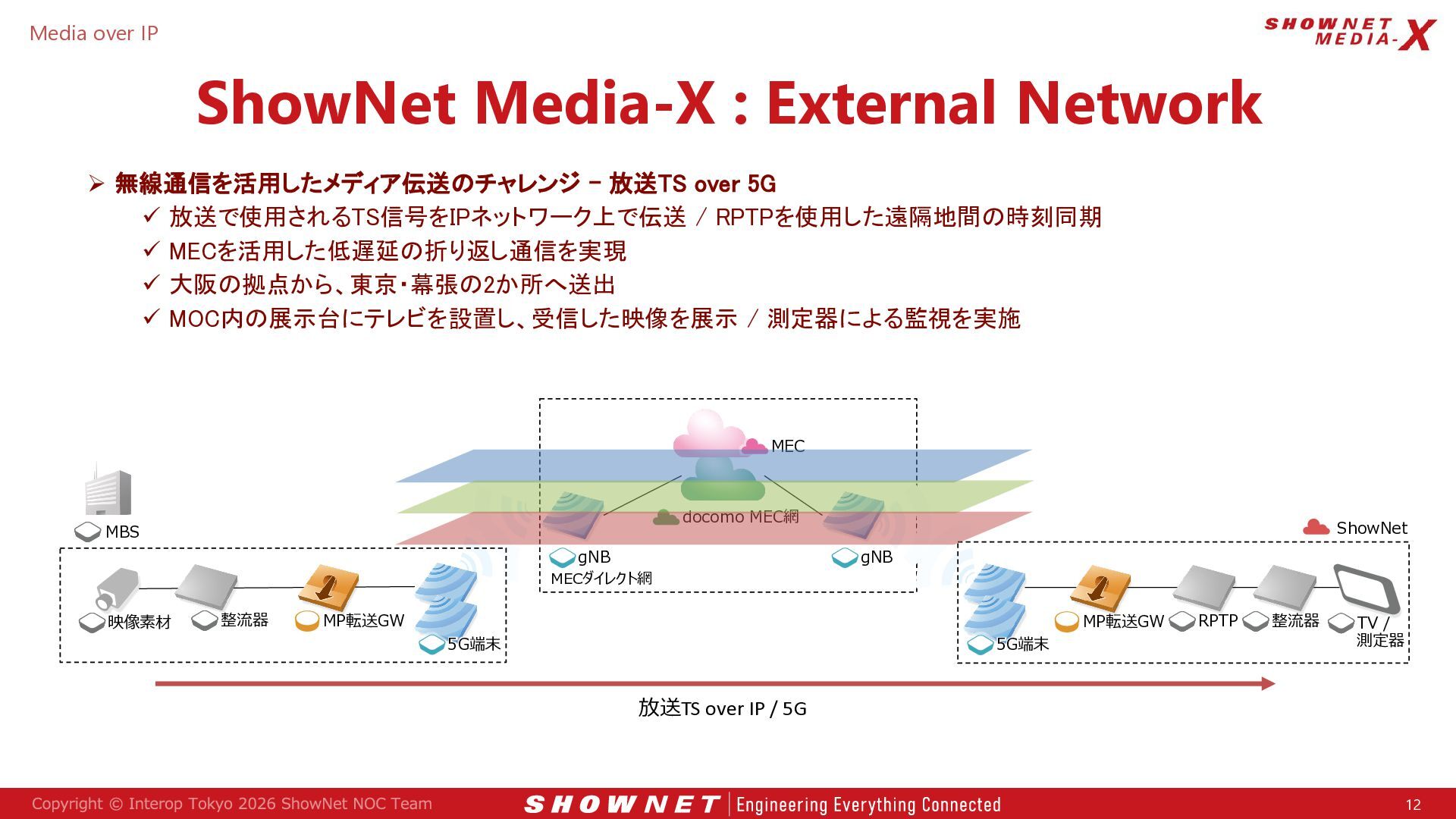

12. Media over IP ShowNet Media-X : External Network  無線通信を活用したメディア伝送のチャレンジ – 放送TS over 5G  放送で使用されるTS信号をIPネットワーク上で伝送 / RPTPを使用した遠隔地間の時刻同期  MECを活用した低遅延の折り返し通信を実現  大阪の拠点から、東京・幕張の2か所へ送出  MOC内の展示台にテレビを設置し、受信した映像を展示 / 測定器による監視を実施 MEC docomo MEC網 MBS gNB MECダイレクト網 映像素材 整流器 MP転送GW 5G端末 ShowNet gNB 5G端末 MP転送GW RPTP 整流器 TV / 測定器 放送TS over IP / 5G 12

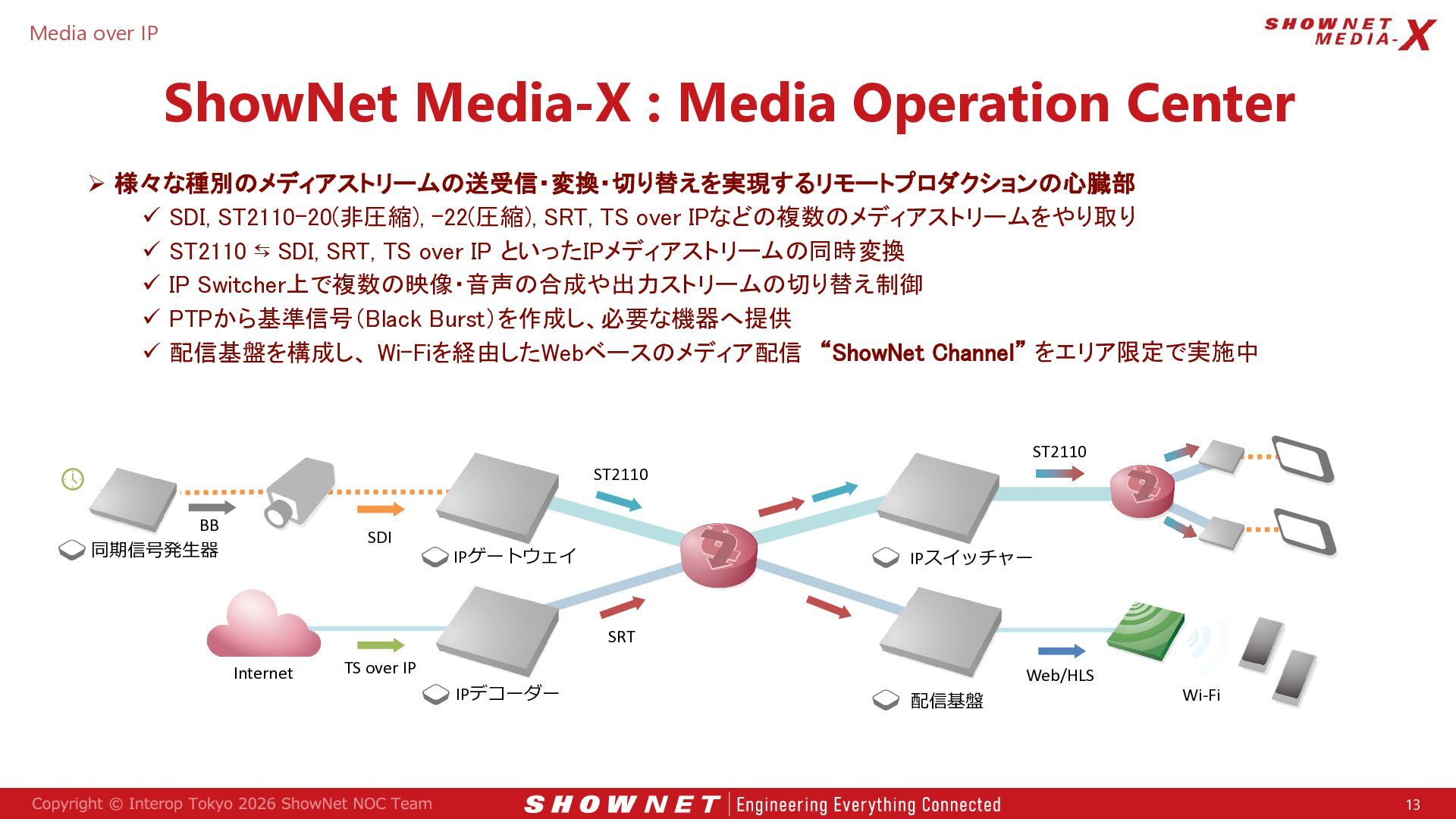

13. Media over IP ShowNet Media-X : Media Operation Center  様々な種別のメディアストリームの送受信・変換・切り替えを実現するリモートプロダクションの心臓部  SDI, ST2110-20(非圧縮), -22(圧縮), SRT, TS over IPなどの複数のメディアストリームをやり取り  ST2110 ⇆ SDI, SRT, TS over IP といったIPメディアストリームの同時変換  IP Switcher上で複数の映像・音声の合成や出力ストリームの切り替え制御  PTPから基準信号（Black Burst）を作成し、必要な機器へ提供  配信基盤を構成し、 Wi-Fiを経由したWebベースのメディア配信 “ShowNet Channel” をエリア限定で実施中 ST2110 ST2110 BB 同期信号発生器 SDI IPゲートウェイ IPスイッチャー SRT Internet TS over IP IPデコーダー Web/HLS 配信基盤 Wi-Fi 13

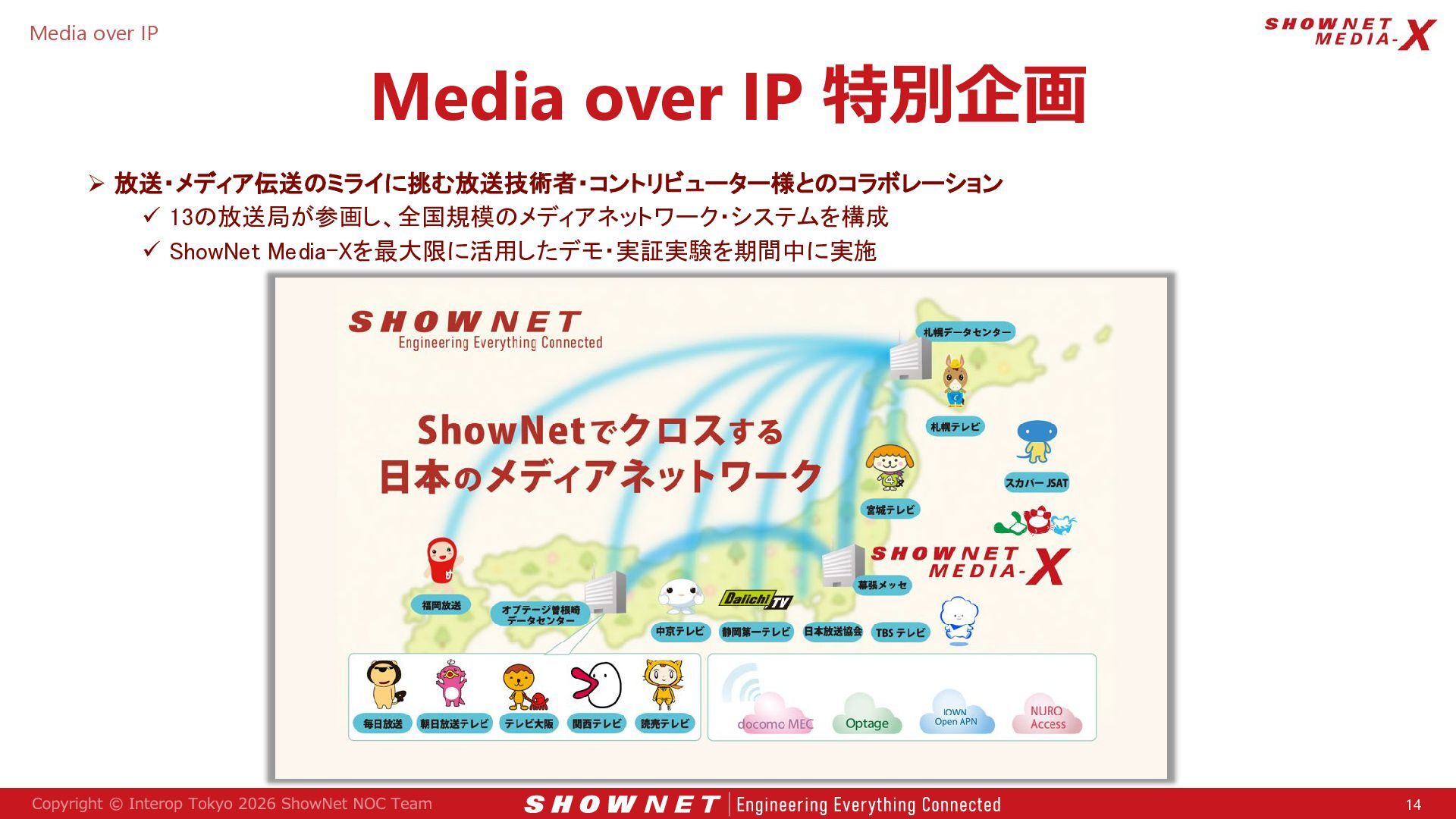

14. Media over IP Media over IP 特別企画  放送・メディア伝送のミライに挑む放送技術者・コントリビューター様とのコラボレーション  13の放送局が参画し、全国規模のメディアネットワーク・システムを構成  ShowNet Media-Xを最大限に活用したデモ・実証実験を期間中に実施 14

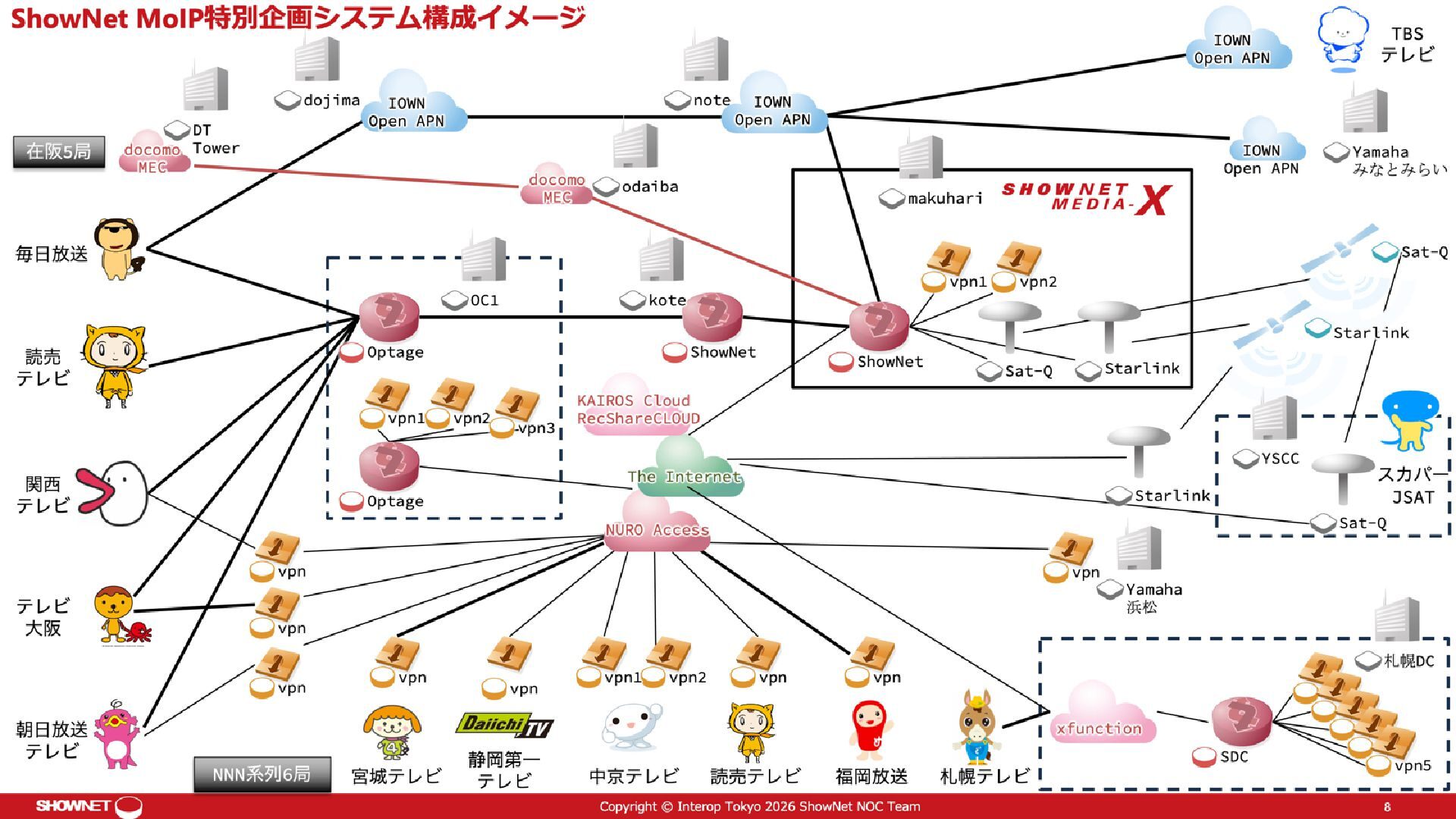

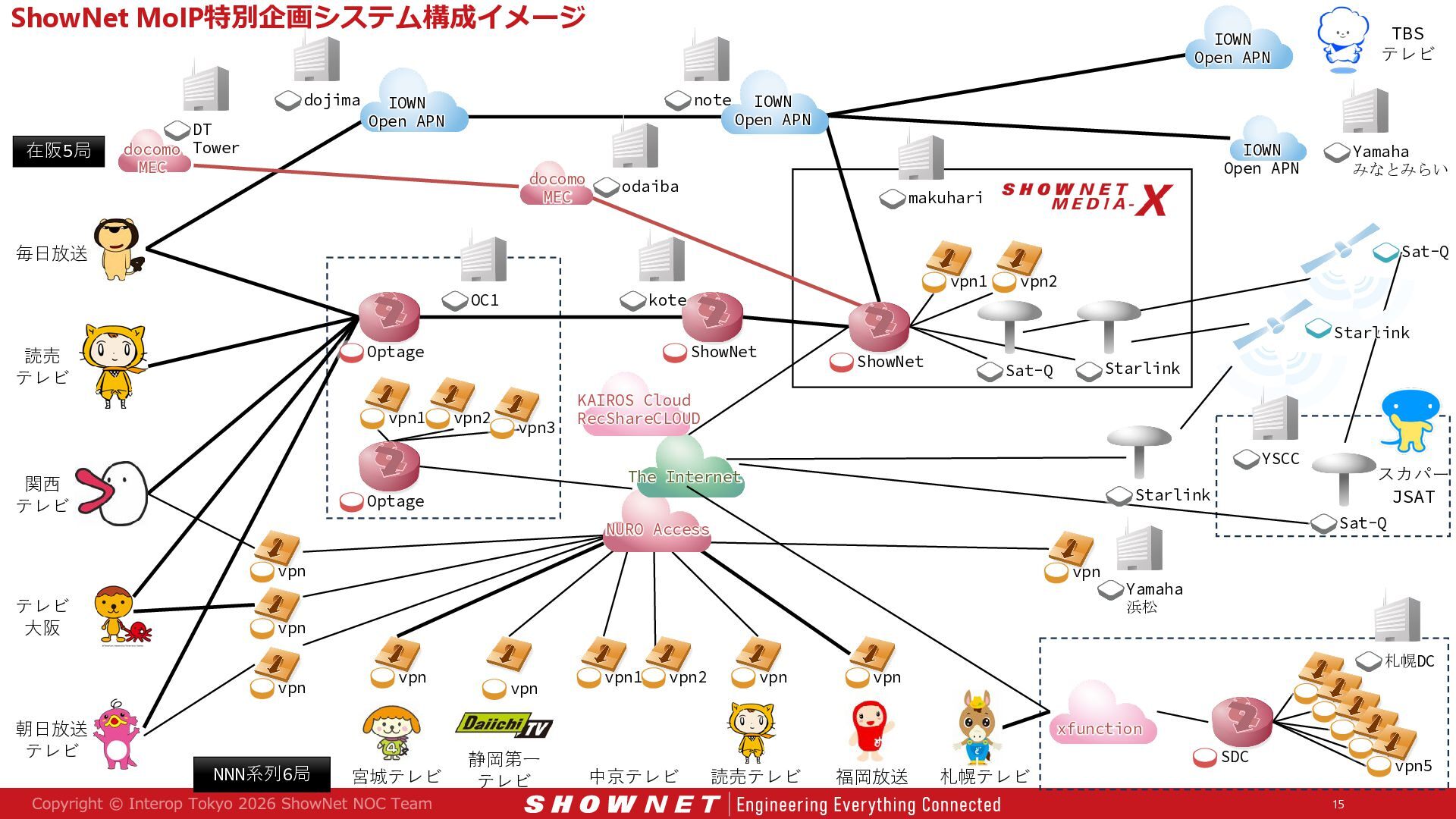

15. ShowNet MoIP特別企画システム構成イメージ dojima 在阪5局 DT docomo Tower MEC note IOWN Open APN docomo MEC TBS テレビ IOWN Open APN IOWN Open APN IOWN Open APN odaiba Yamaha みなとみらい makuhari 毎日放送 Sat-Q OC1 読売 テレビ Optage vpn1 vpn1 kote Starlink ShowNet vpn2 vpn3 vpn2 ShowNet Starlink Sat-Q KAIROS Cloud RecShareCLOUD YSCC The Internet 関西 テレビ Optage Sat-Q NURO Access vpn テレビ 大阪 vpn Yamaha 浜松 vpn vpn 朝日放送 テレビ スカパー JSAT Starlink vpn vpn vpn1 vpn2 vpn 札幌DC vpn xfunction NNN系列6局 宮城テレビ 静岡第一 テレビ 中京テレビ 読売テレビ 福岡放送 札幌テレビ SDC vpn vpn vpn vpn vpn5 15

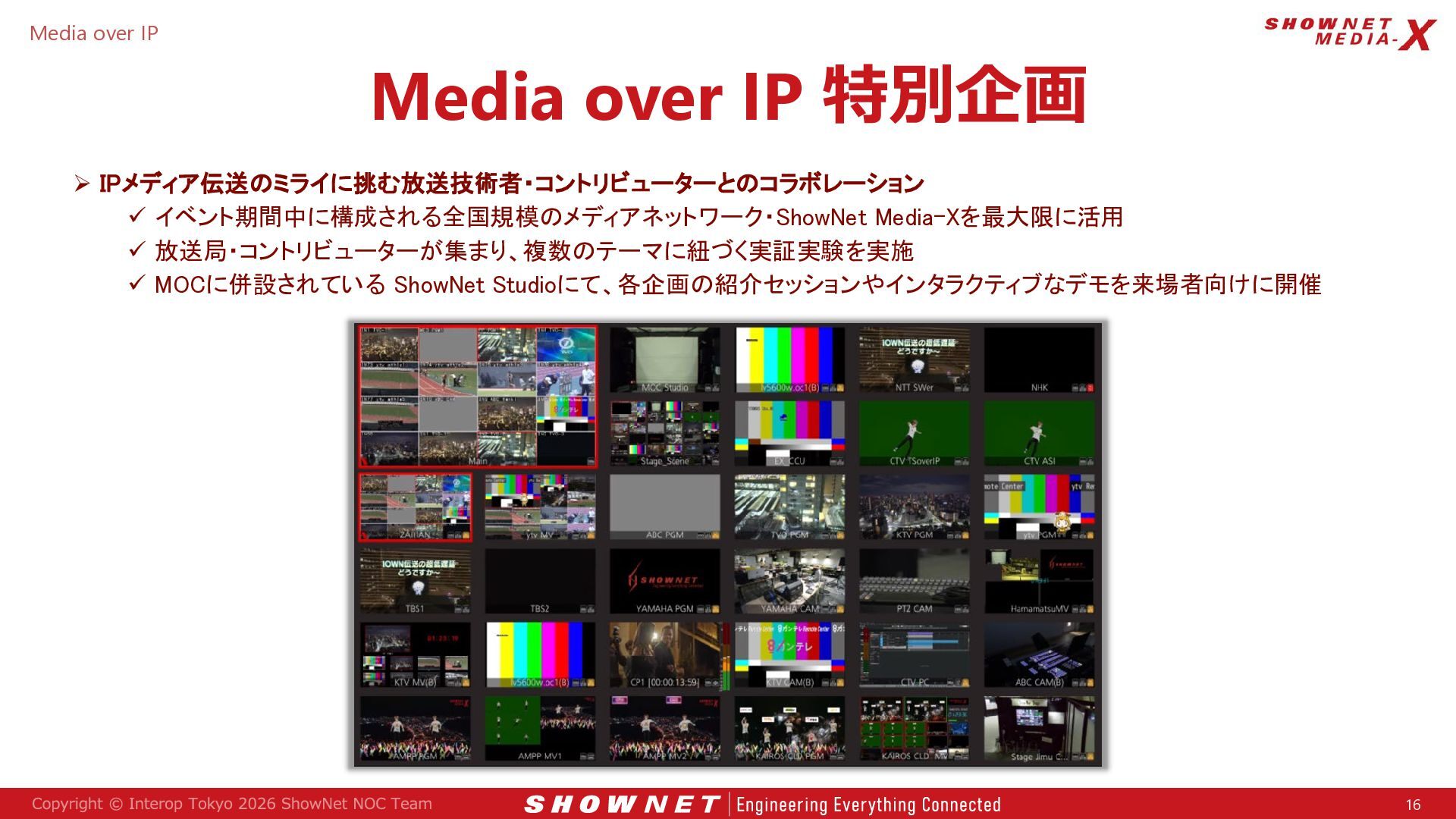

16. Media over IP Media over IP 特別企画  IPメディア伝送のミライに挑む放送技術者・コントリビューターとのコラボレーション  イベント期間中に構成される全国規模のメディアネットワーク・ShowNet Media-Xを最大限に活用  放送局・コントリビューターが集まり、複数のテーマに紐づく実証実験を実施  MOCに併設されている ShowNet Studioにて、各企画の紹介セッションやインタラクティブなデモを来場者向けに開催 16

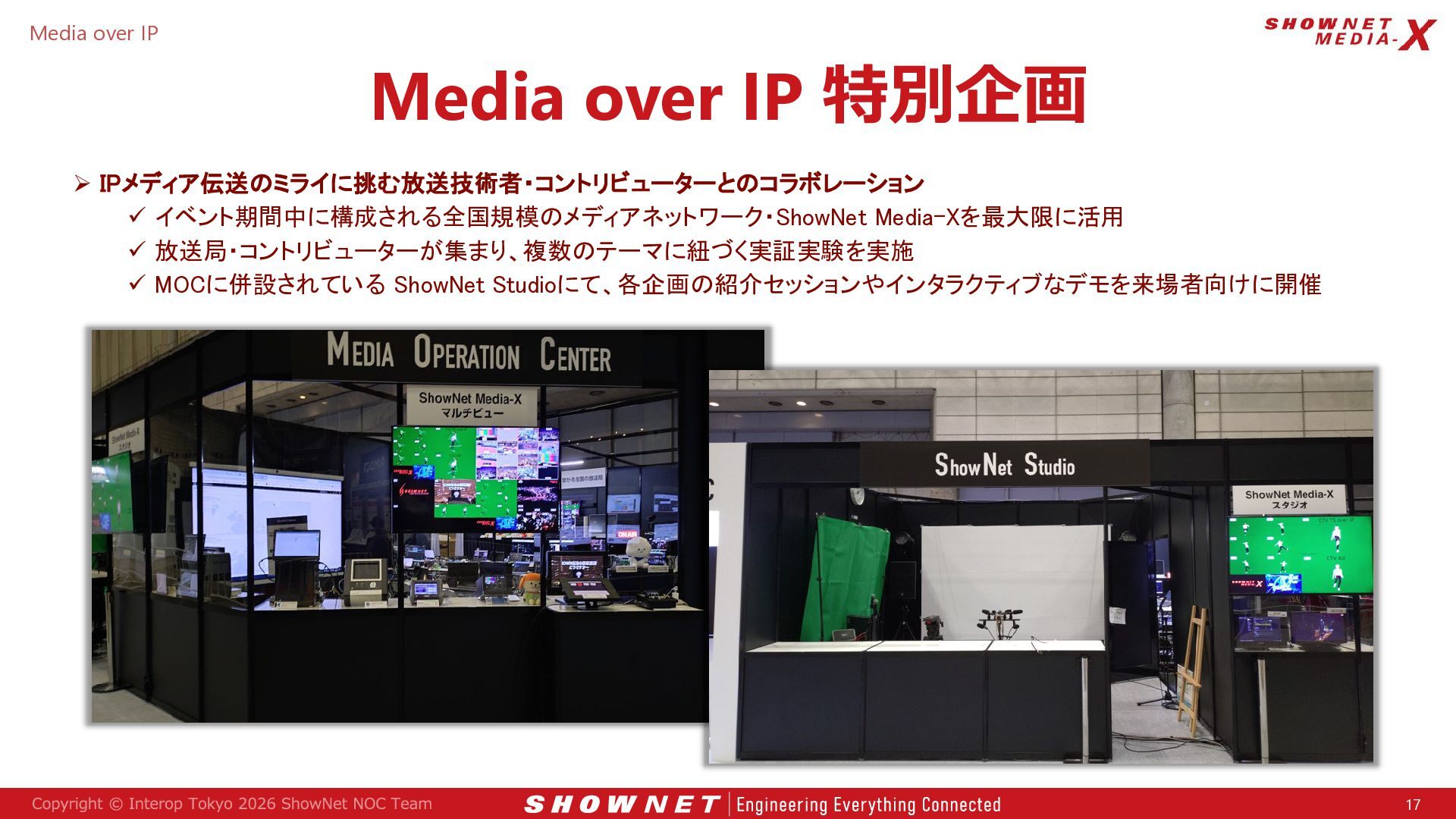

17. Media over IP Media over IP 特別企画  IPメディア伝送のミライに挑む放送技術者・コントリビューターとのコラボレーション  イベント期間中に構成される全国規模のメディアネットワーク・ShowNet Media-Xを最大限に活用  放送局・コントリビューターが集まり、複数のテーマに紐づく実証実験を実施  MOCに併設されている ShowNet Studioにて、各企画の紹介セッションやインタラクティブなデモを来場者向けに開催 17

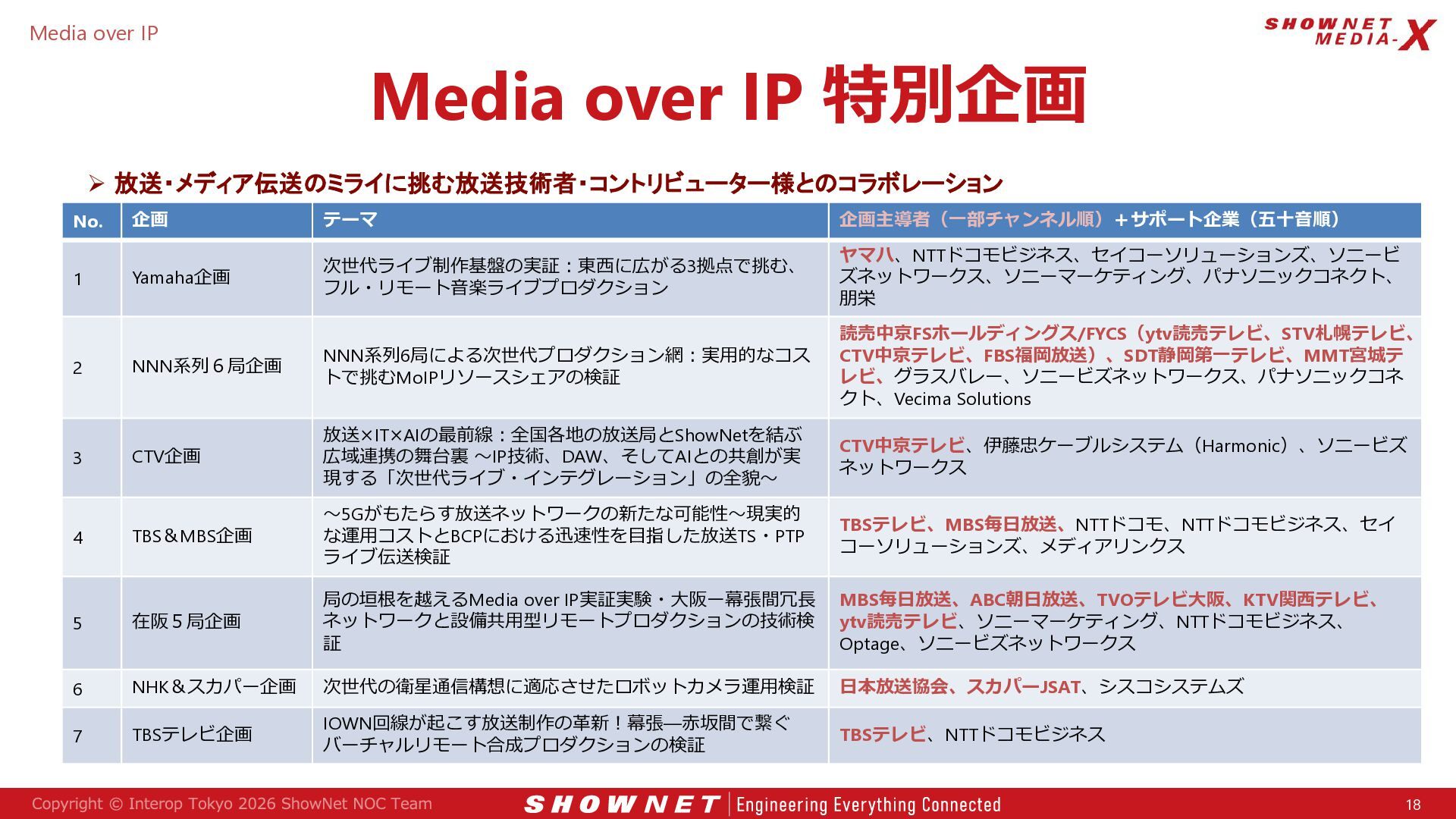

18. Media over IP Media over IP 特別企画  放送・メディア伝送のミライに挑む放送技術者・コントリビューター様とのコラボレーション No. 企画 テーマ 企画主導者（一部チャンネル順）＋サポート企業（五十音順） 1 Yamaha企画 次世代ライブ制作基盤の実証：東西に広がる3拠点で挑む、 フル・リモート音楽ライブプロダクション ヤマハ、NTTドコモビジネス、セイコーソリューションズ、ソニービ ズネットワークス、ソニーマーケティング、パナソニックコネクト、 朋栄 NNN系列６局企画 NNN系列6局による次世代プロダクション網：実用的なコス トで挑むMoIPリソースシェアの検証 読売中京FSホールディングス/FYCS（ytv読売テレビ、STV札幌テレビ、 CTV中京テレビ、FBS福岡放送）、SDT静岡第一テレビ、MMT宮城テ レビ、グラスバレー、ソニービズネットワークス、パナソニックコネ クト、Vecima Solutions CTV企画 放送×IT×AIの最前線：全国各地の放送局とShowNetを結ぶ 広域連携の舞台裏 ～IP技術、DAW、そしてAIとの共創が実 現する「次世代ライブ・インテグレーション」の全貌～ CTV中京テレビ、伊藤忠ケーブルシステム（Harmonic）、ソニービズ ネットワークス TBS＆MBS企画 ～5Gがもたらす放送ネットワークの新たな可能性～現実的 な運用コストとBCPにおける迅速性を目指した放送TS・PTP ライブ伝送検証 TBSテレビ、MBS毎日放送、NTTドコモ、NTTドコモビジネス、セイ コーソリューションズ、メディアリンクス 5 在阪５局企画 局の垣根を越えるMedia over IP実証実験・大阪ー幕張間冗長 ネットワークと設備共用型リモートプロダクションの技術検 証 MBS毎日放送、ABC朝日放送、TVOテレビ大阪、KTV関西テレビ、 ytv読売テレビ、ソニーマーケティング、NTTドコモビジネス、 Optage、ソニービズネットワークス 6 NHK＆スカパー企画 次世代の衛星通信構想に適応させたロボットカメラ運用検証 日本放送協会、スカパーJSAT、シスコシステムズ 7 TBSテレビ企画 IOWN回線が起こす放送制作の革新！幕張―赤坂間で繋ぐ バーチャルリモート合成プロダクションの検証 TBSテレビ、NTTドコモビジネス 2 3 4 18

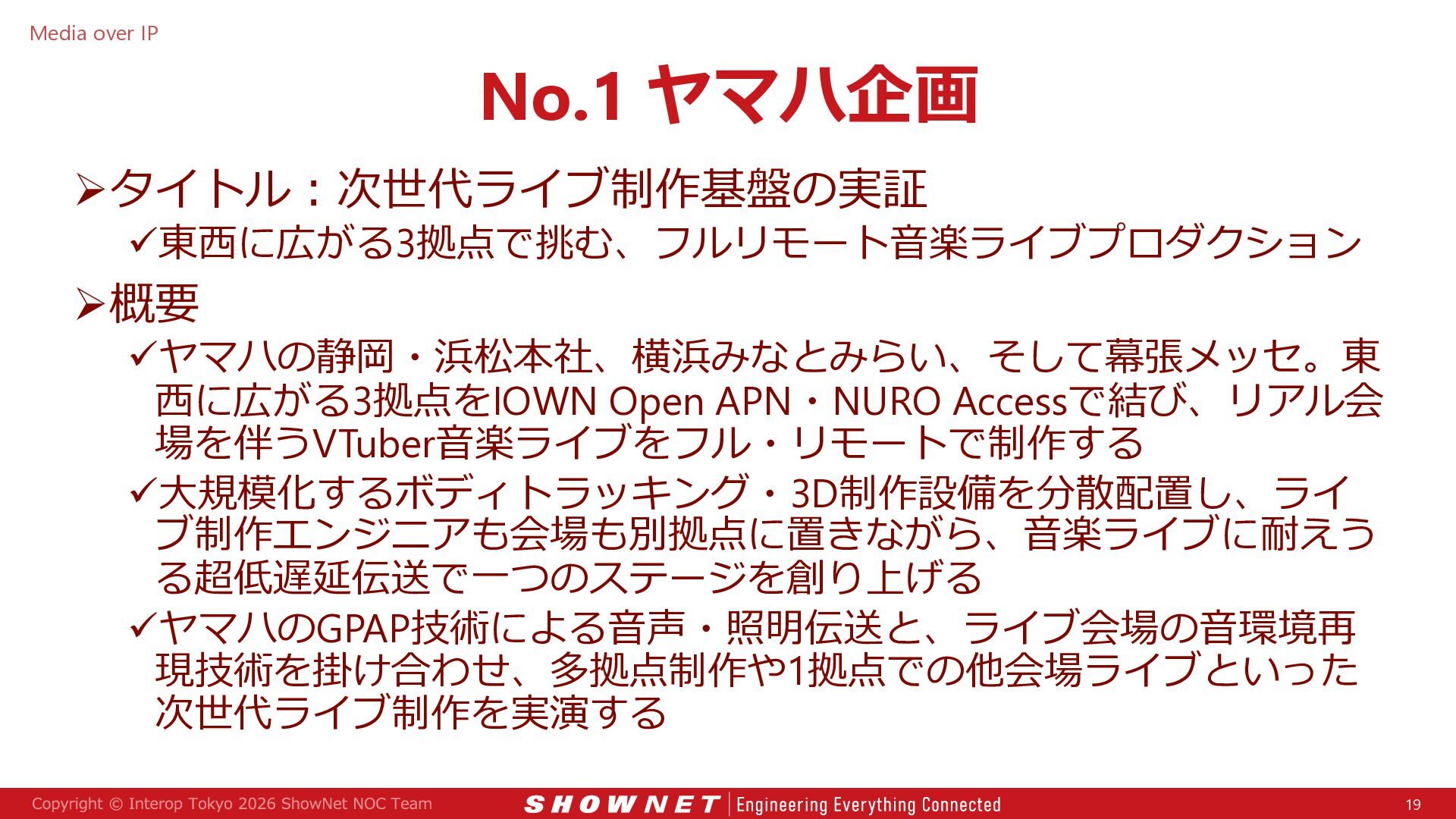

19. Media over IP No.1 ヤマハ企画 タイトル：次世代ライブ制作基盤の実証 東西に広がる3拠点で挑む、フルリモート音楽ライブプロダクション 概要 ヤマハの静岡・浜松本社、横浜みなとみらい、そして幕張メッセ。東 西に広がる3拠点をIOWN Open APN・NURO Accessで結び、リアル会 場を伴うVTuber音楽ライブをフル・リモートで制作する 大規模化するボディトラッキング・3D制作設備を分散配置し、ライ ブ制作エンジニアも会場も別拠点に置きながら、音楽ライブに耐えう る超低遅延伝送で一つのステージを創り上げる ヤマハのGPAP技術による音声・照明伝送と、ライブ会場の音環境再 現技術を掛け合わせ、多拠点制作や1拠点での他会場ライブといった 次世代ライブ制作を実演する 19

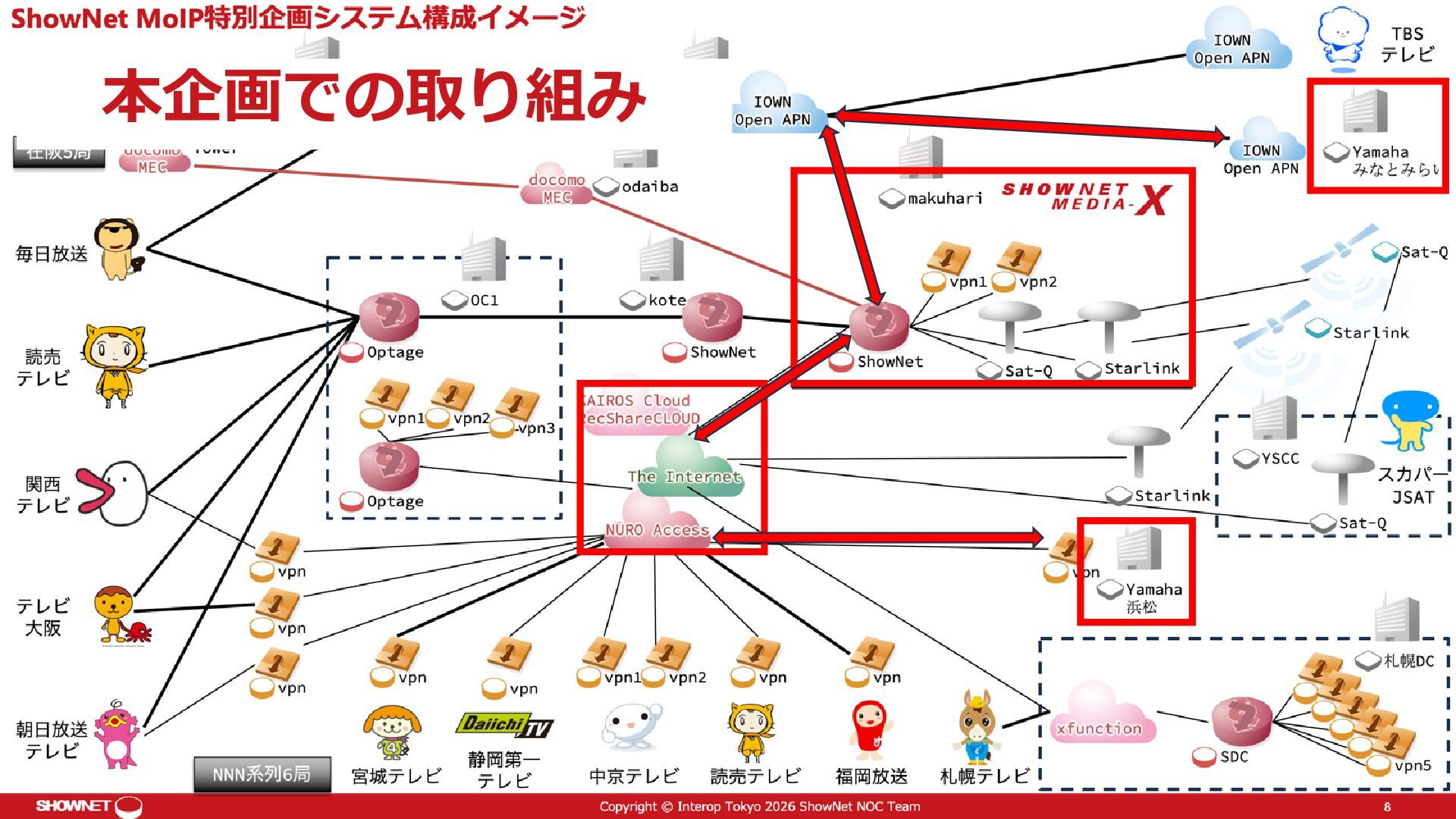

21. 本企画での取り組み 21
22. Media over IP No.1 ヤマハ企画  vTuberとのコラボレーション / フル・リモートプロダクション実証実験を期間中にスタジオで開催 22

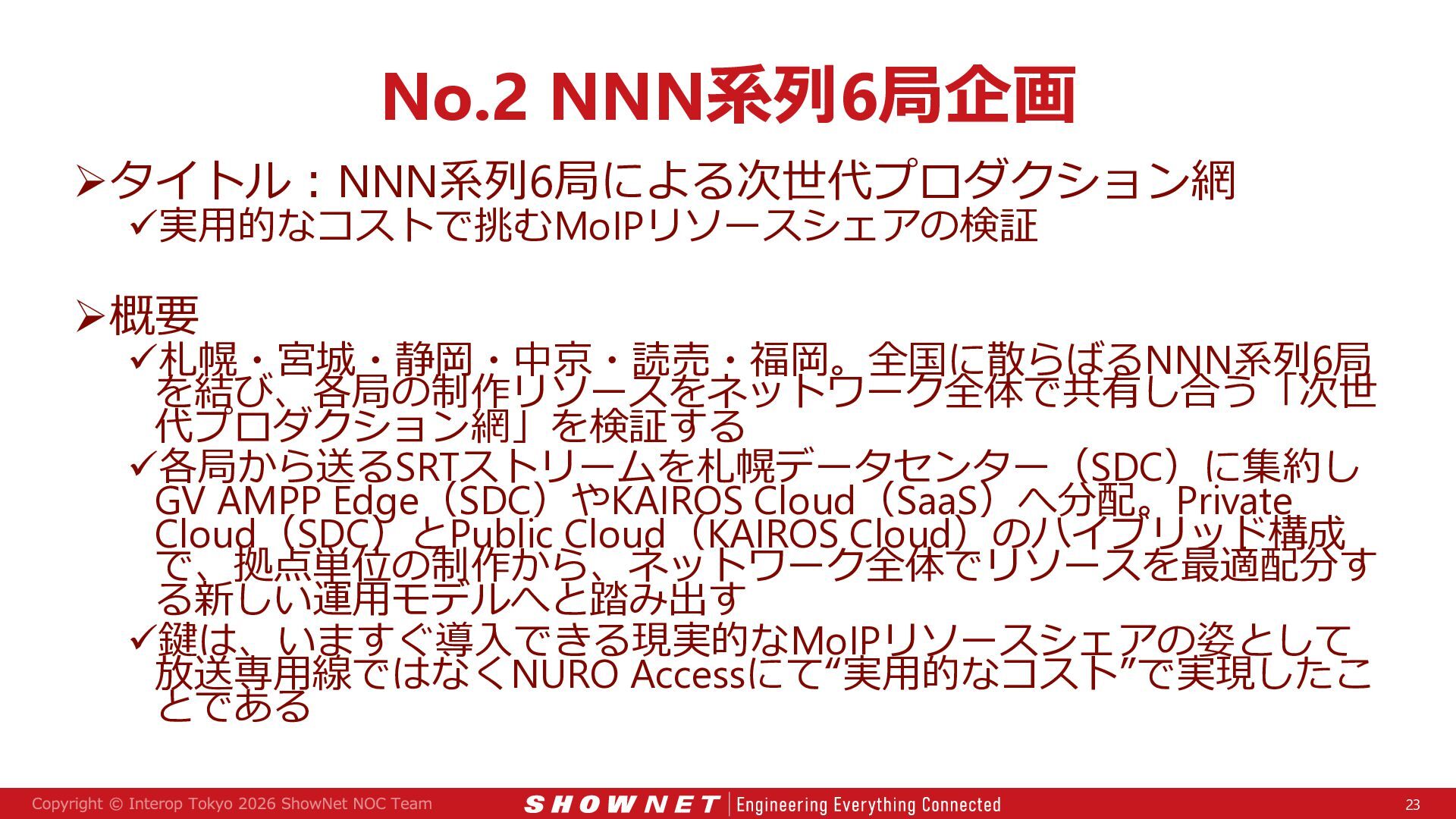

23. No.2 NNN系列6局企画 タイトル：NNN系列6局による次世代プロダクション網 実用的なコストで挑むMoIPリソースシェアの検証 概要 札幌・宮城・静岡・中京・読売・福岡。全国に散らばるNNN系列6局 を結び、各局の制作リソースをネットワーク全体で共有し合う「次世 代プロダクション網」を検証する 各局から送るSRTストリームを札幌データセンター（SDC）に集約し GV AMPP Edge（SDC）やKAIROS Cloud（SaaS）へ分配。Private Cloud（SDC）とPublic Cloud（KAIROS Cloud）のハイブリッド構成 で、拠点単位の制作から、ネットワーク全体でリソースを最適配分す る新しい運用モデルへと踏み出す 鍵は、いますぐ導入できる現実的なMoIPリソースシェアの姿として 放送専用線ではなくNURO Accessにて“実用的なコスト”で実現したこ とである 23

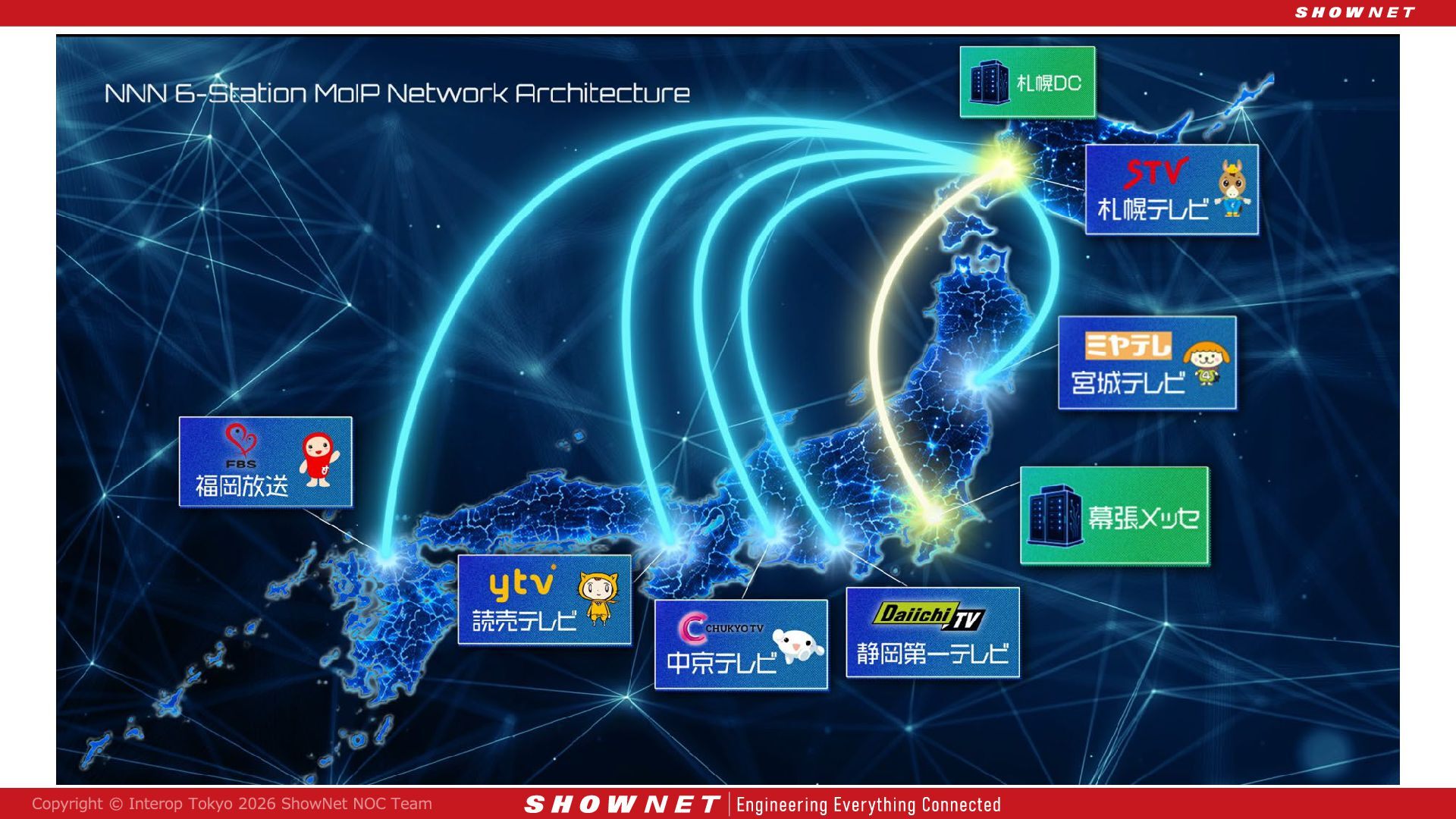

24. ※日本地図画像

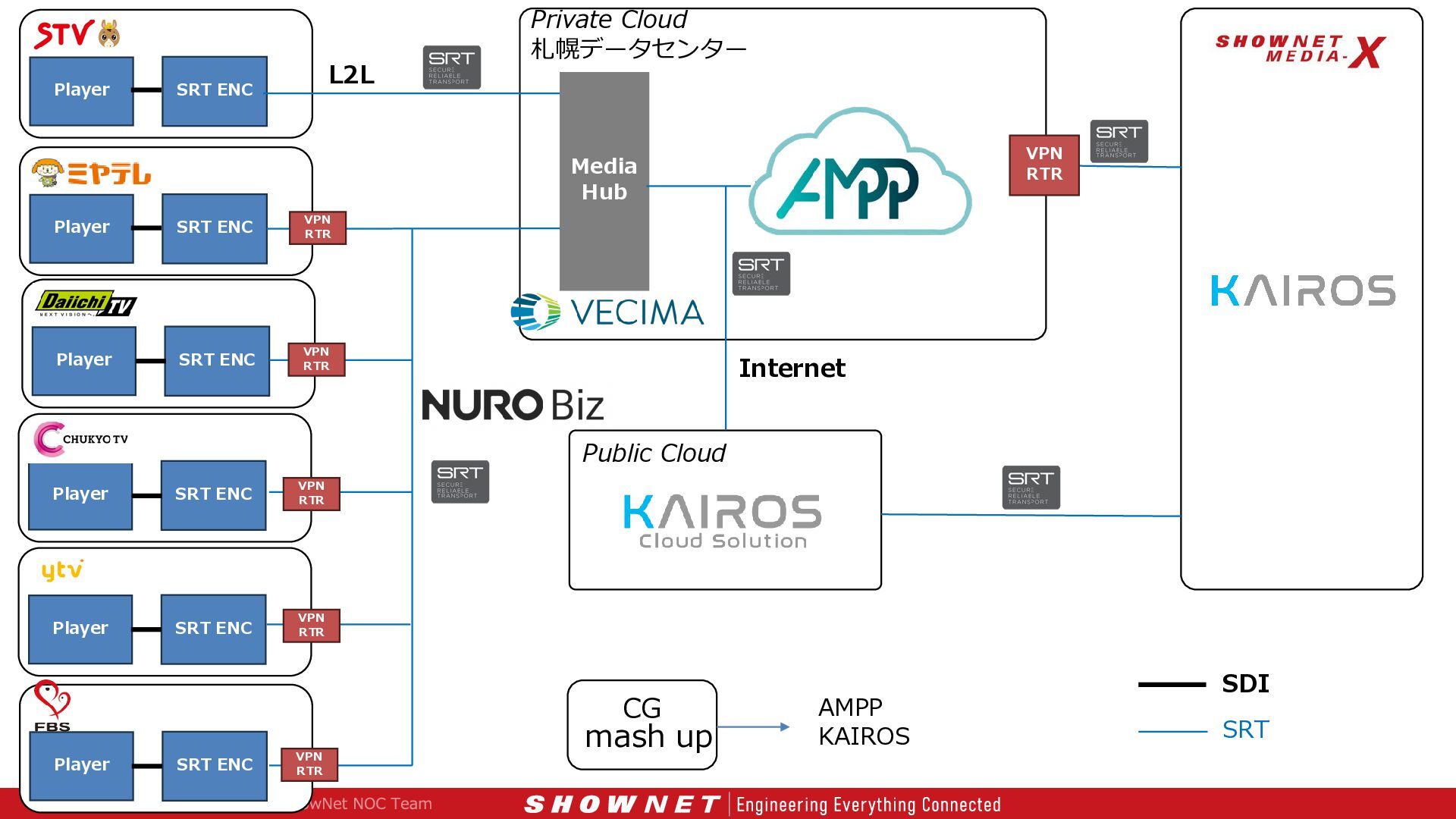

25. Player L2L SRT ENC Private Cloud 札幌データセンター 伝送機器 Media Hub Player SRT ENC VPN RTR Player SRT ENC VPN RTR VPN RTR Internet Public Cloud Player SRT ENC VPN RTR Player SRT ENC VPN RTR CG Player SRT ENC VPN RTR mash up AMPP KAIROS SDI SRT

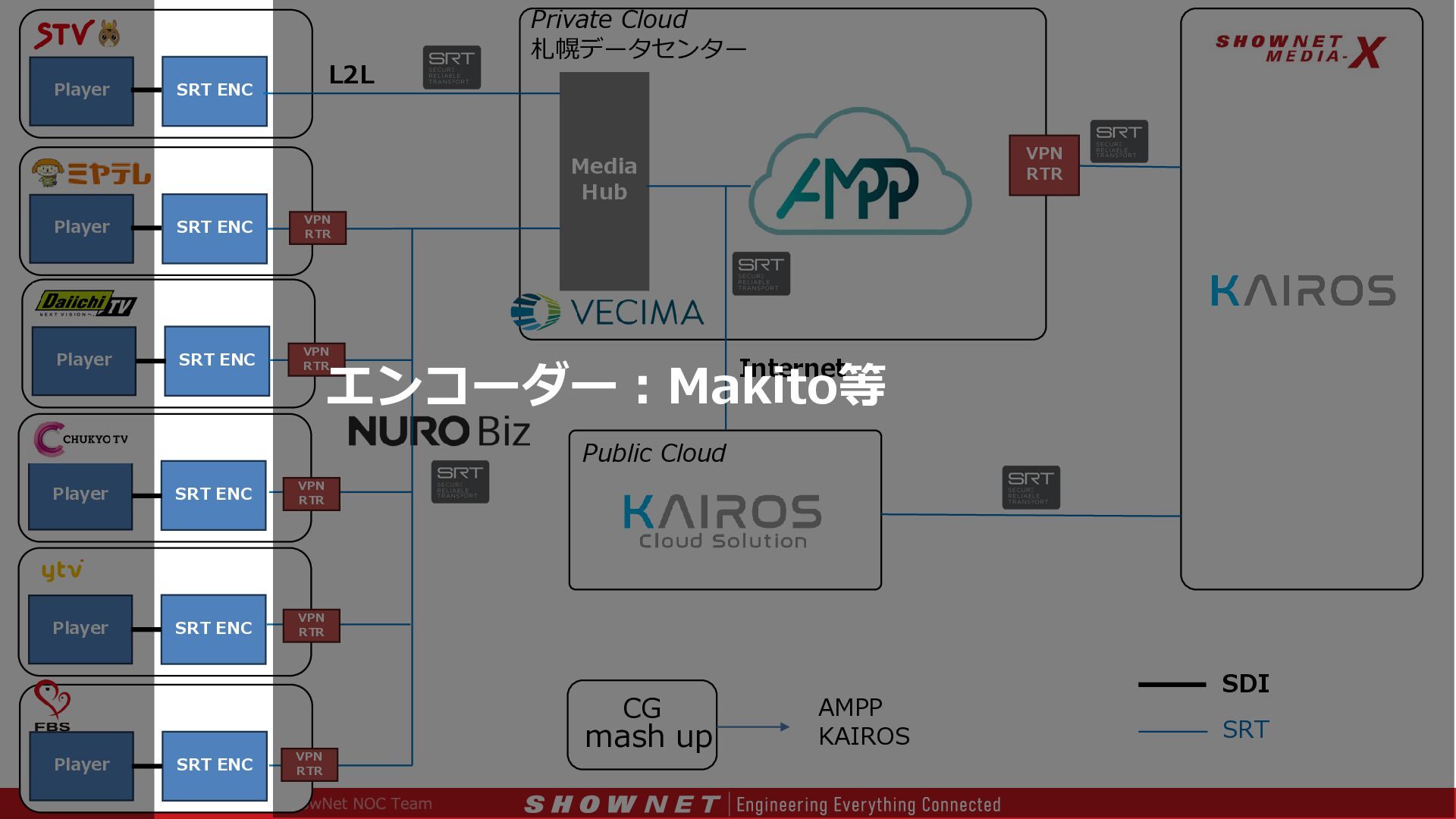

26. Player L2L SRT ENC Private Cloud 札幌データセンター VPN RTR Media Hub Player SRT ENC VPN RTR Player SRT ENC VPN RTR Internet エンコーダー：Makito等 Public Cloud Player SRT ENC VPN RTR Player SRT ENC VPN RTR CG Player SRT ENC VPN RTR mash up AMPP KAIROS SDI SRT

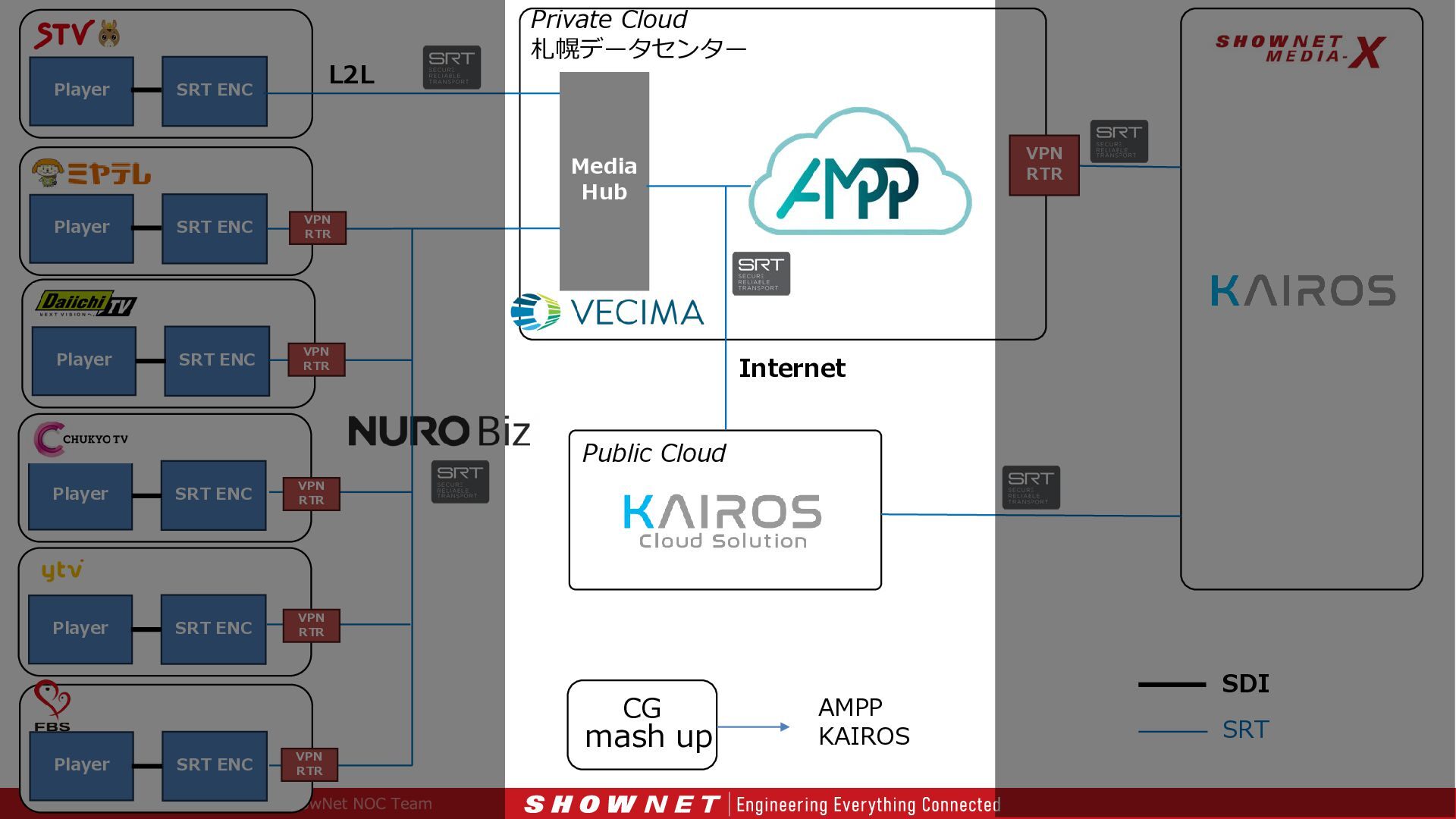

27. Player L2L SRT ENC Private Cloud 札幌データセンター VPN RTR Media Hub Player SRT ENC VPN RTR Player SRT ENC VPN RTR Internet Public Cloud Player SRT ENC VPN RTR Player SRT ENC VPN RTR CG Player SRT ENC VPN RTR mash up AMPP KAIROS SDI SRT

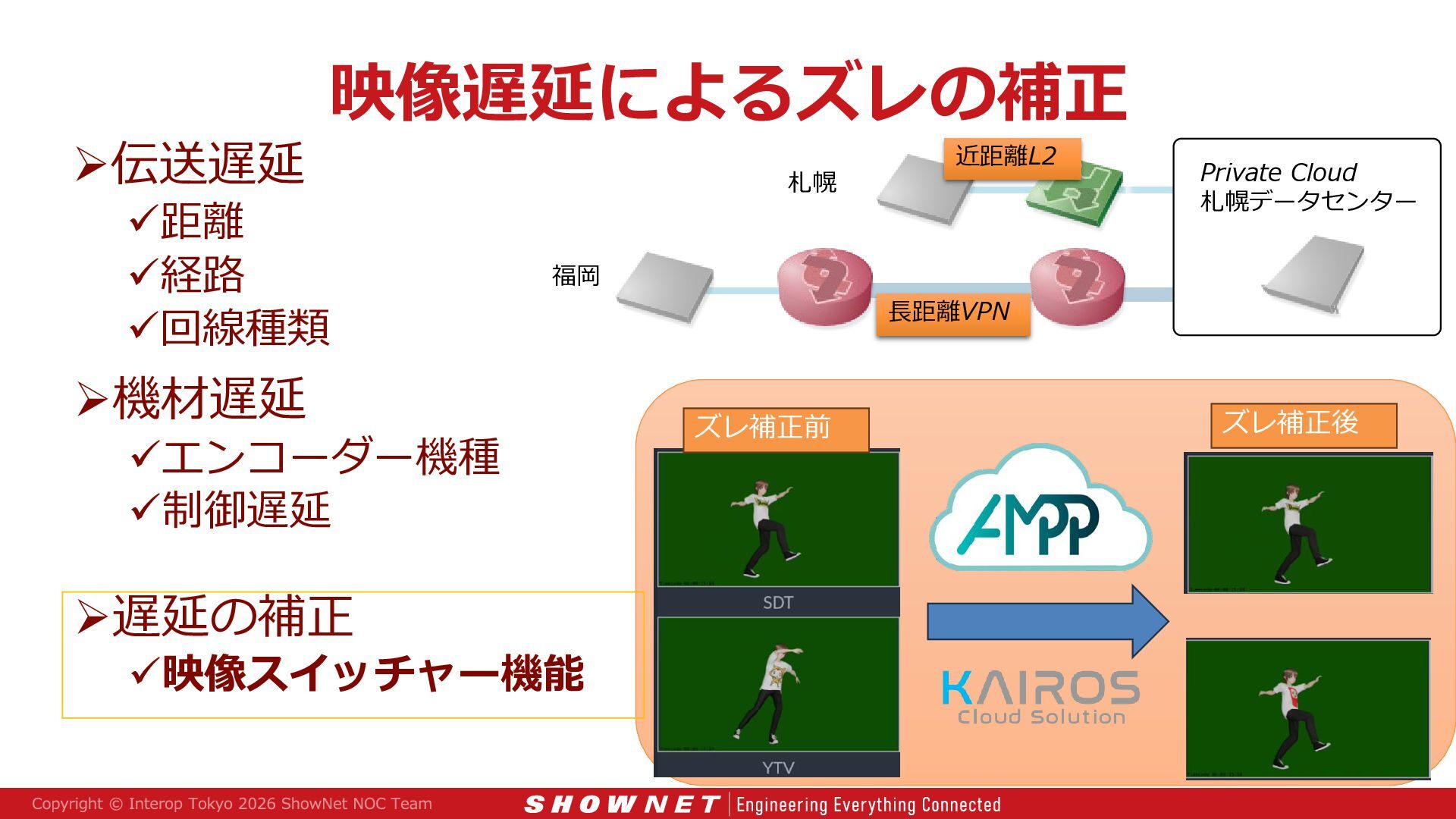

28. 伝送遅延 映像遅延によるズレの補正 距離 経路 回線種類 札幌 福岡 機材遅延 エンコーダー機種 制御遅延 遅延の補正 映像スイッチャー機能 近距離L2 Private Cloud 札幌データセンター 長距離VPN ズレ補正前 ズレ補正後

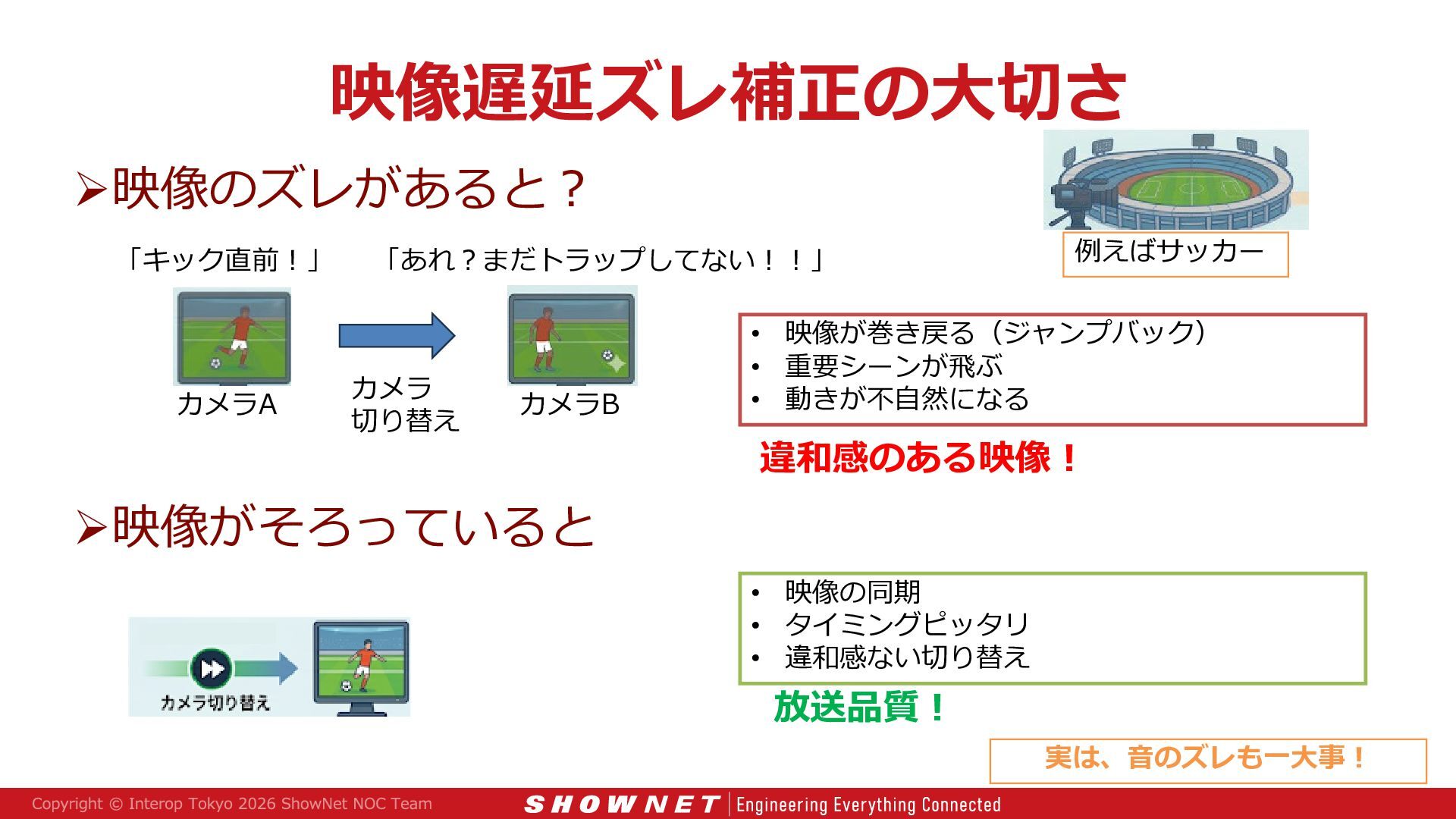

29. 映像遅延ズレ補正の大切さ 映像のズレがあると？ 「キック直前！」 カメラA 「あれ？まだトラップしてない！！」 カメラ 切り替え カメラB 例えばサッカー • 映像が巻き戻る（ジャンプバック） • 重要シーンが飛ぶ • 動きが不自然になる 違和感のある映像！ 映像がそろっていると • 映像の同期 • タイミングピッタリ • 違和感ない切り替え 放送品質！ 実は、音のズレも一大事！

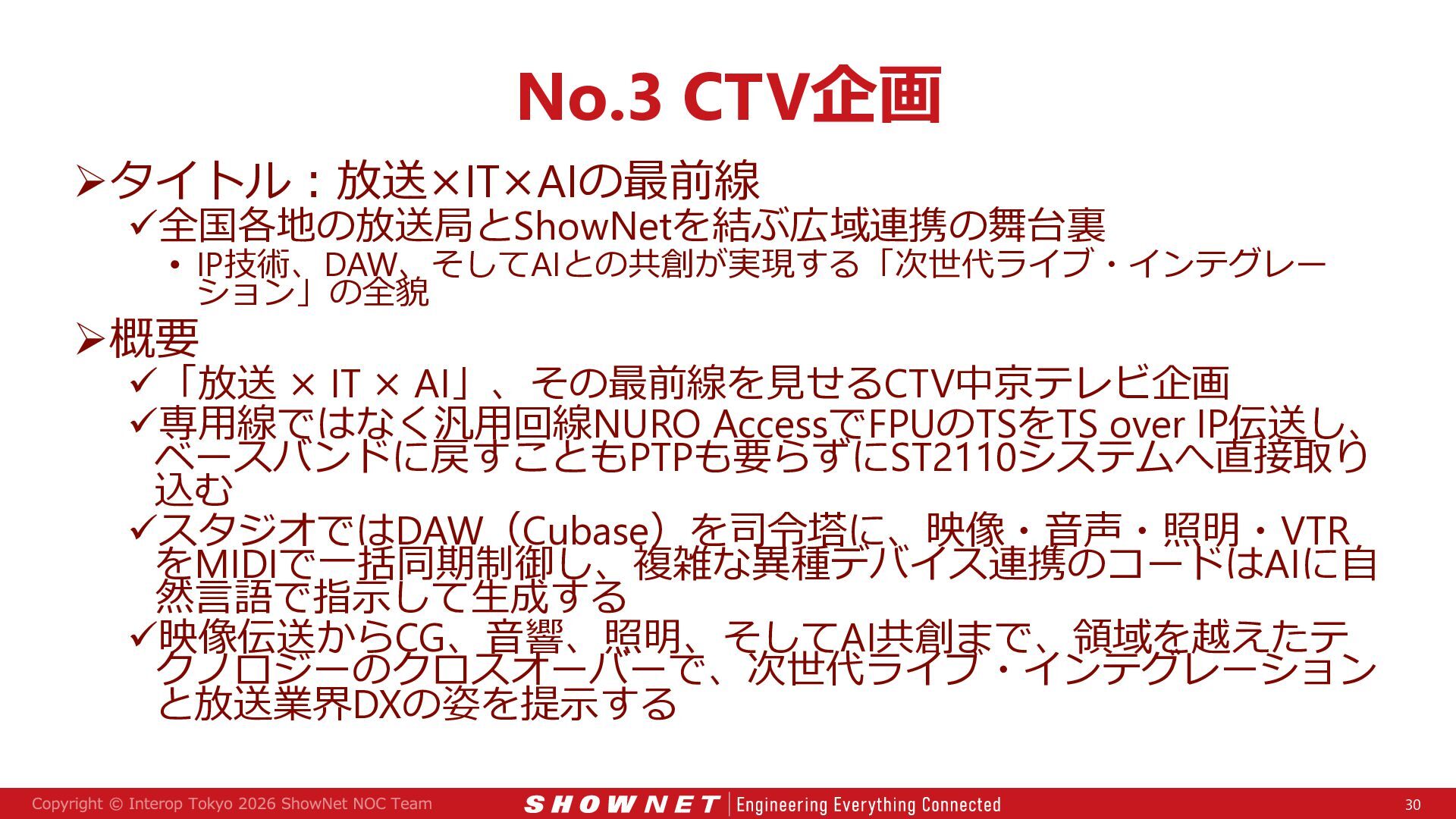

30. No.3 CTV企画 タイトル：放送×IT×AIの最前線 全国各地の放送局とShowNetを結ぶ広域連携の舞台裏 • IP技術、DAW、そしてAIとの共創が実現する「次世代ライブ・インテグレー ション」の全貌 概要 「放送 × IT × AI」、その最前線を見せるCTV中京テレビ企画 専用線ではなく汎用回線NURO AccessでFPUのTSをTS over IP伝送し、 ベースバンドに戻すこともPTPも要らずにST2110システムへ直接取り 込む スタジオではDAW（Cubase）を司令塔に、映像・音声・照明・VTR をMIDIで一括同期制御し、複雑な異種デバイス連携のコードはAIに自 然言語で指示して生成する 映像伝送からCG、音響、照明、そしてAI共創まで、領域を越えたテ クノロジーのクロスオーバーで、次世代ライブ・インテグレーション と放送業界DXの姿を提示する 30

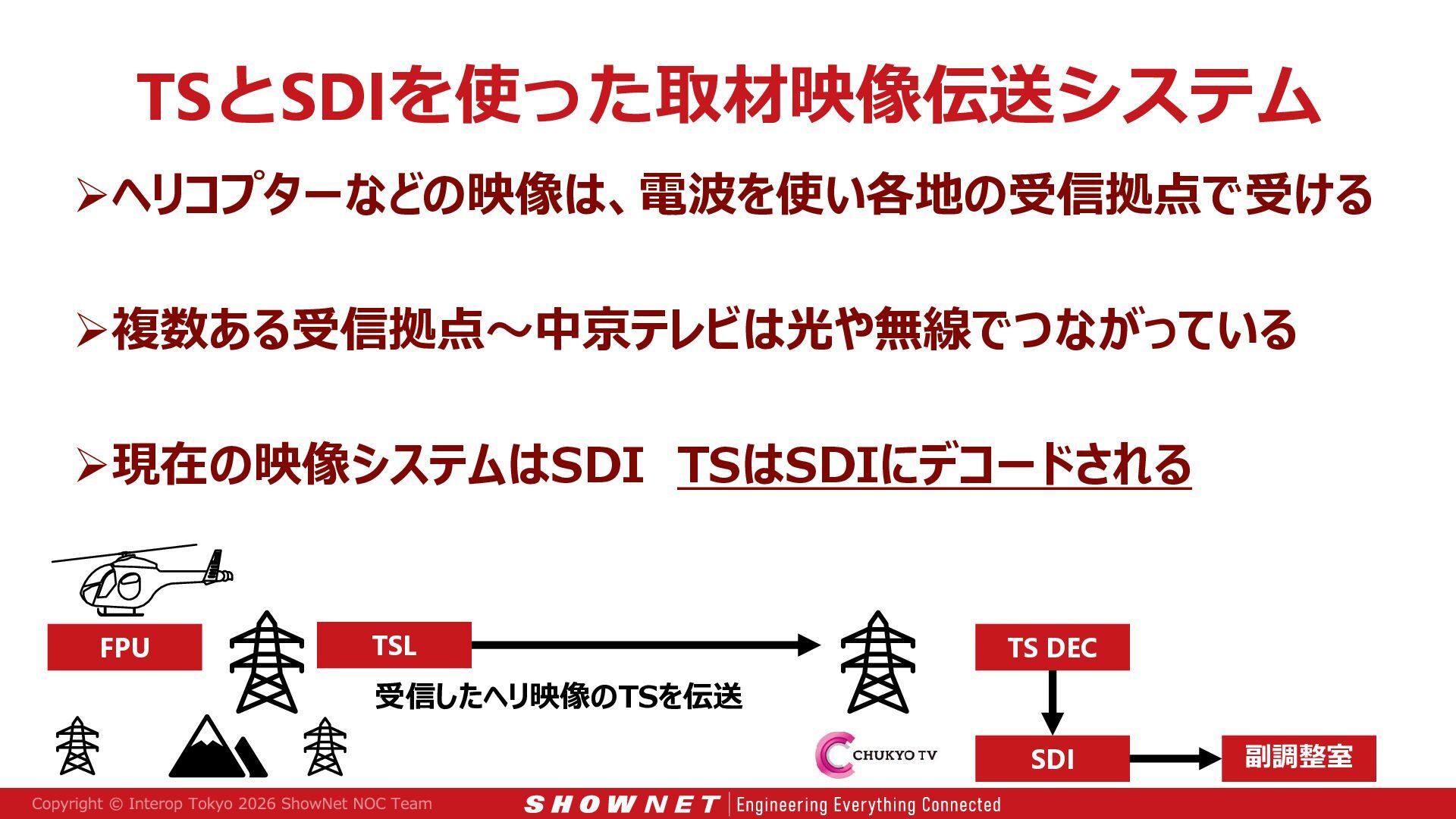

31. TSとSDIを使った取材映像伝送システム ヘリコプターなどの映像は、電波を使い各地の受信拠点で受ける 複数ある受信拠点～中京テレビは光や無線でつながっている 現在の映像システムはSDI TSはSDIにデコードされる FPU TSL TS DEC 受信したヘリ映像のTSを伝送 SDI 副調整室

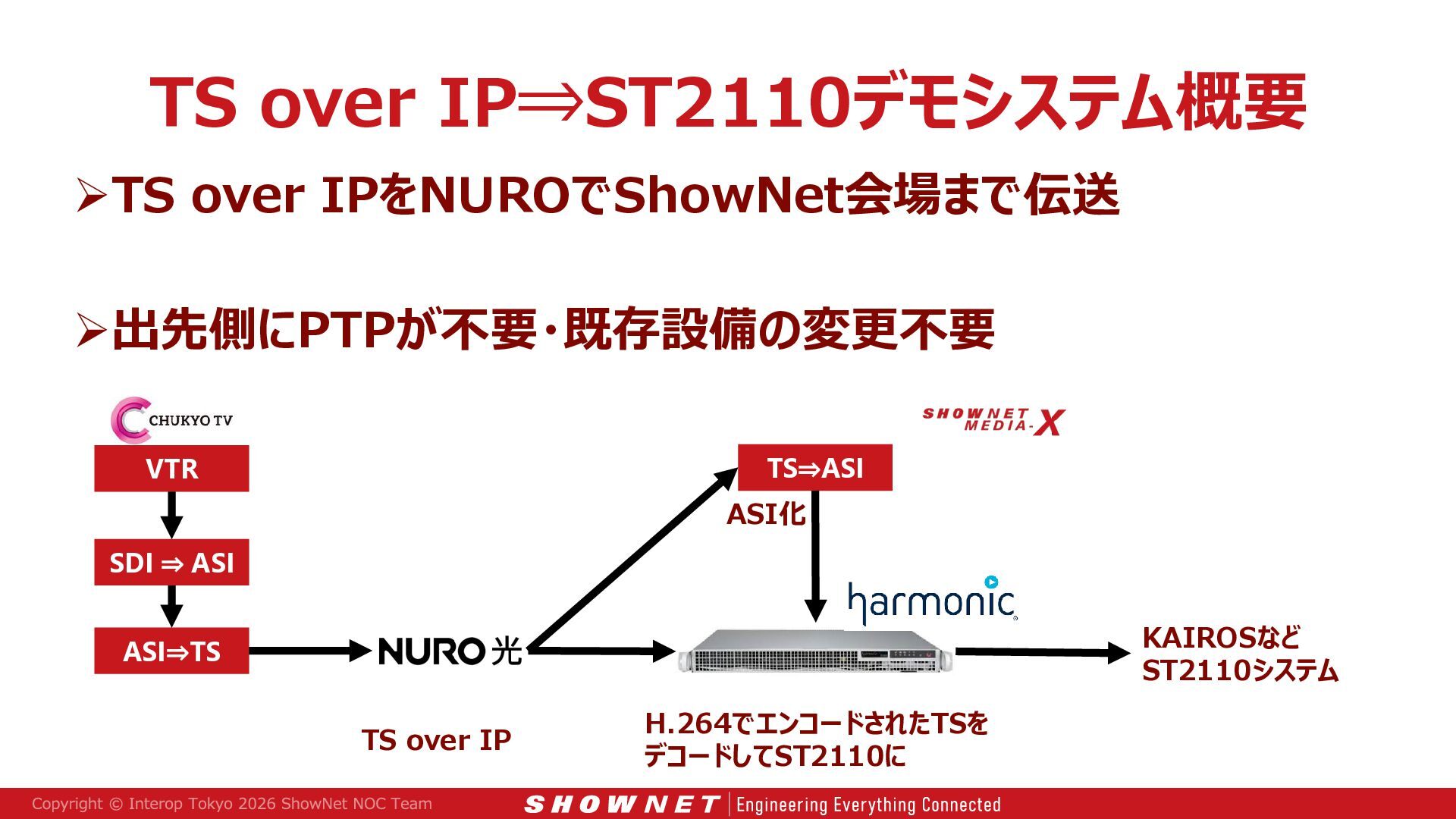

32. TS over IP⇒ST2110デモシステム概要 TS over IPをNUROでShowNet会場まで伝送 出先側にPTPが不要・既存設備の変更不要 TS⇒ASI VTR ASI化 SDI ⇒ ASI KAIROSなど ST2110システム ASI⇒TS TS over IP H.264でエンコードされたTSを デコードしてST2110に

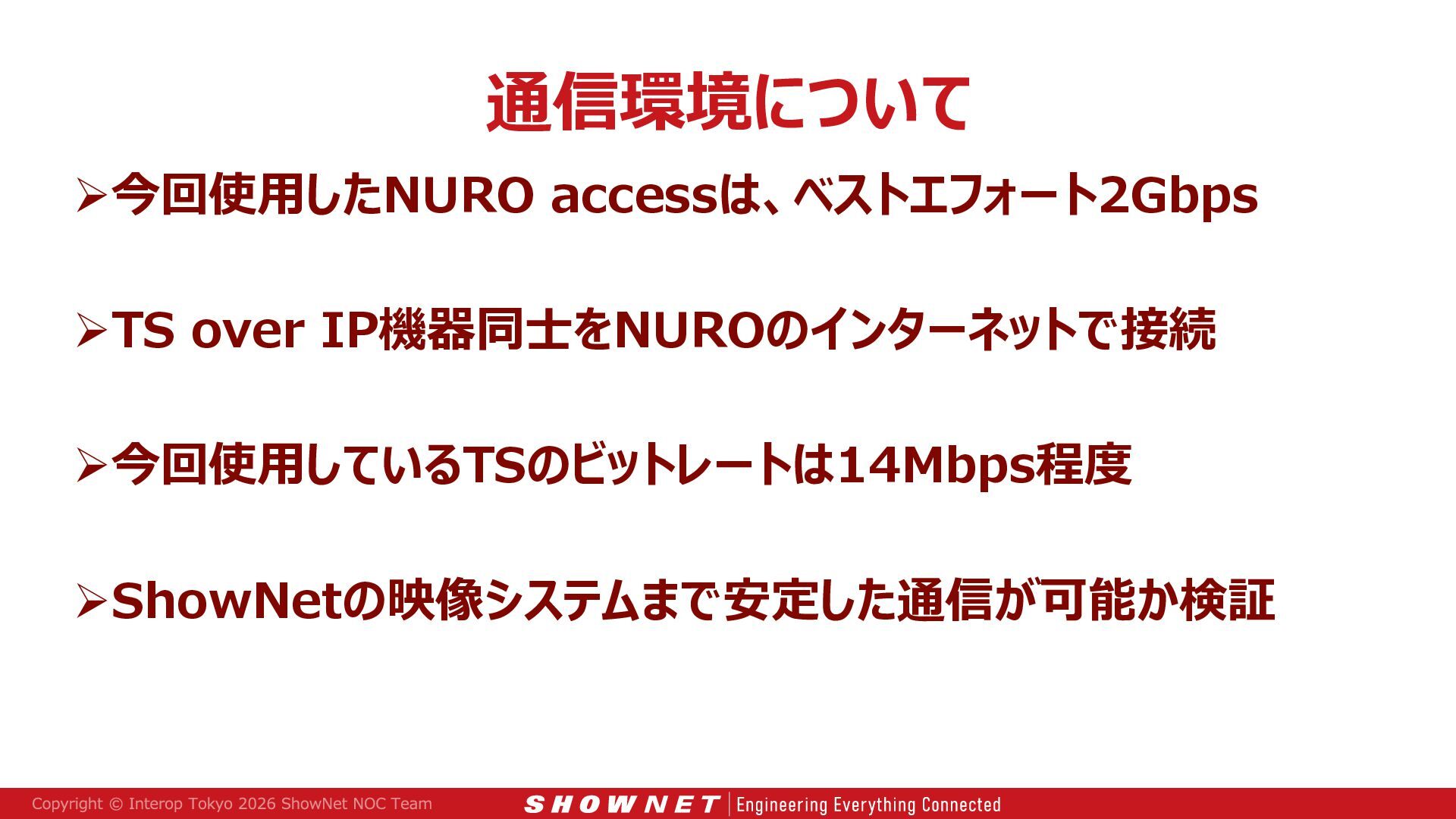

33. 通信環境について 今回使用したNURO accessは、ベストエフォート2Gbps TS over IP機器同士をNUROのインターネットで接続 今回使用しているTSのビットレートは14Mbps程度 ShowNetの映像システムまで安定した通信が可能か検証

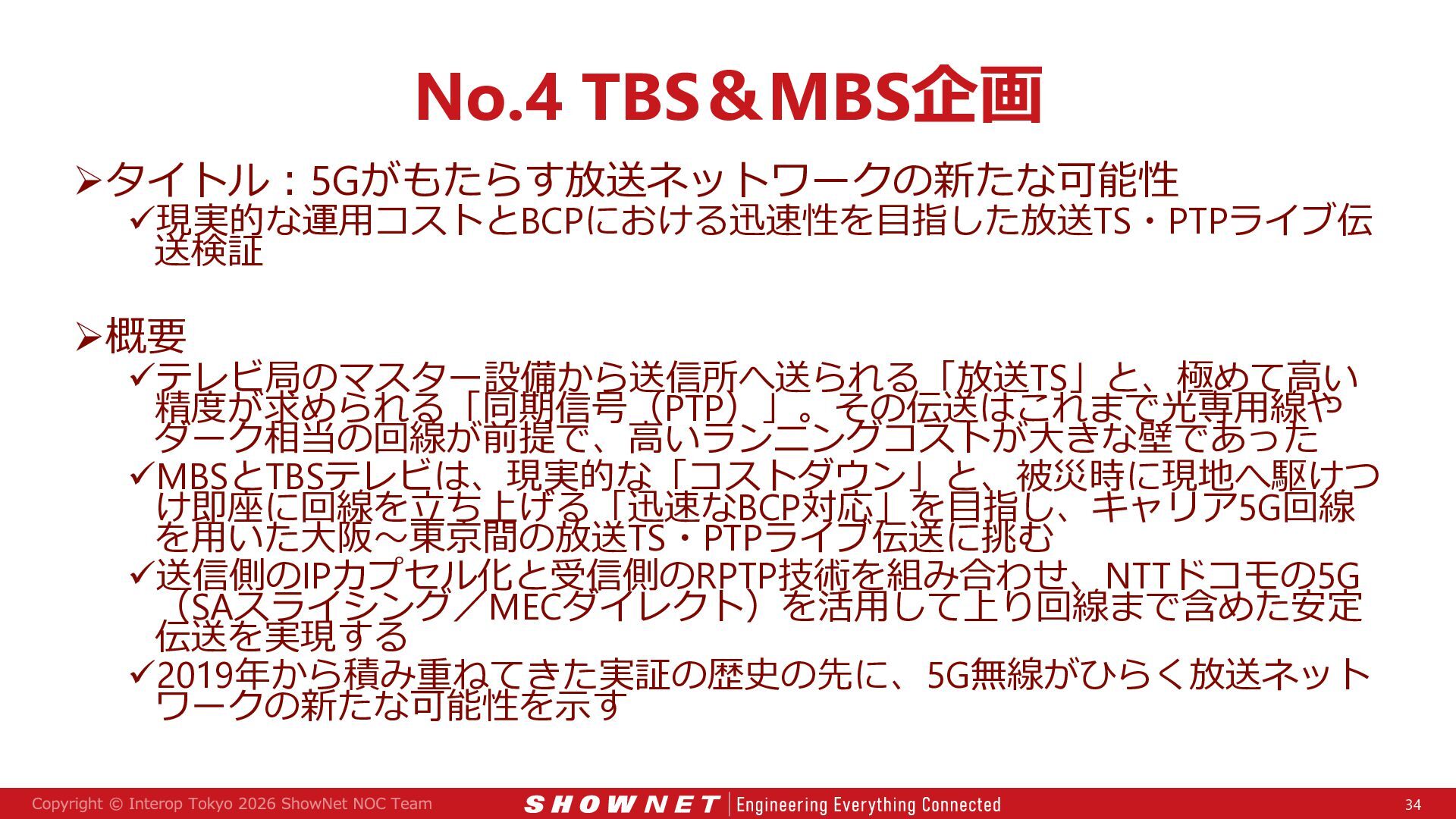

34. No.4 TBS＆MBS企画 タイトル：5Gがもたらす放送ネットワークの新たな可能性 現実的な運用コストとBCPにおける迅速性を目指した放送TS・PTPライブ伝 送検証 概要 テレビ局のマスター設備から送信所へ送られる「放送TS」と、極めて高い 精度が求められる「同期信号（PTP）」。その伝送はこれまで光専用線や ダーク相当の回線が前提で、高いランニングコストが大きな壁であった MBSとTBSテレビは、現実的な「コストダウン」と、被災時に現地へ駆けつ け即座に回線を立ち上げる「迅速なBCP対応」を目指し、キャリア5G回線 を用いた大阪〜東京間の放送TS・PTPライブ伝送に挑む 送信側のIPカプセル化と受信側のRPTP技術を組み合わせ、NTTドコモの5G （SAスライシング／MECダイレクト）を活用して上り回線まで含めた安定 伝送を実現する 2019年から積み重ねてきた実証の歴史の先に、5G無線がひらく放送ネット ワークの新たな可能性を示す 34

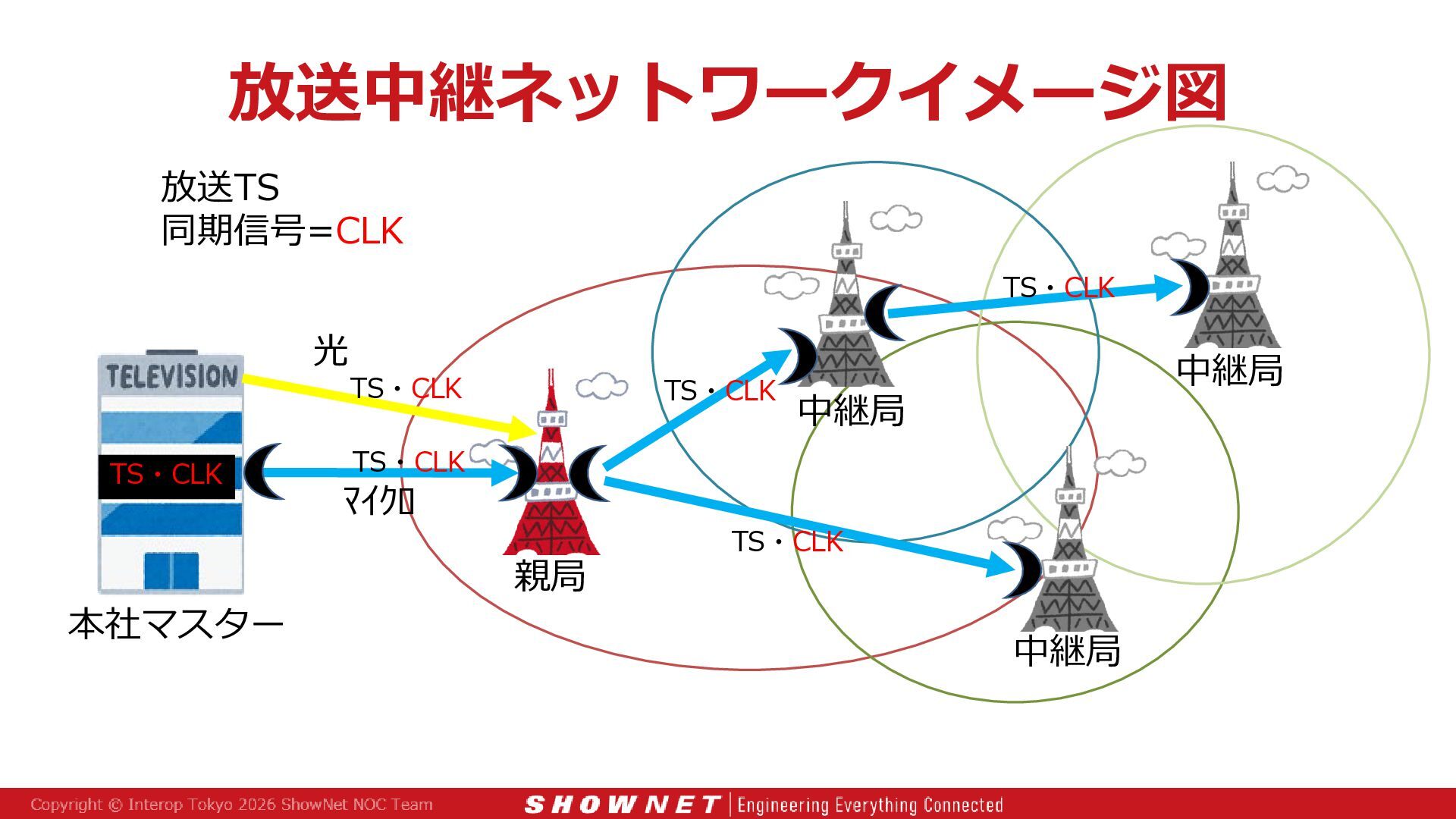

35. 放送中継ネットワークイメージ図 放送TS 同期信号=CLK TS・CLK 光 TS・CLK 本社マスター TS・CLK TS・CLK 中継局 中継局 TS・CLK ﾏｲｸﾛ 親局 TS・CLK 中継局

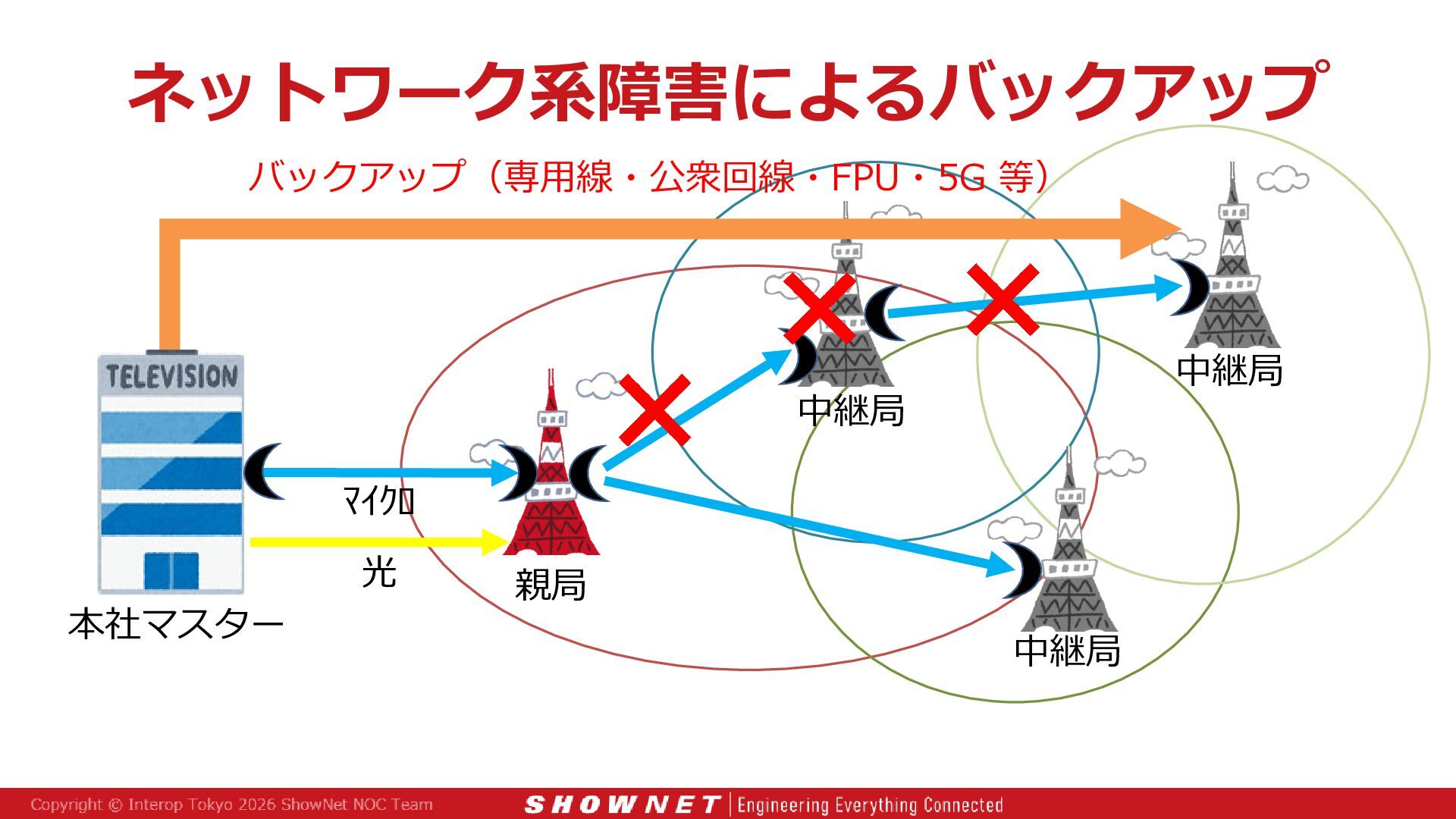

36. ネットワーク系障害によるバックアップ バックアップ（専用線・公衆回線・FPU・5G 等） 中継局 中継局 ﾏｲｸﾛ 本社マスター 光 親局 中継局

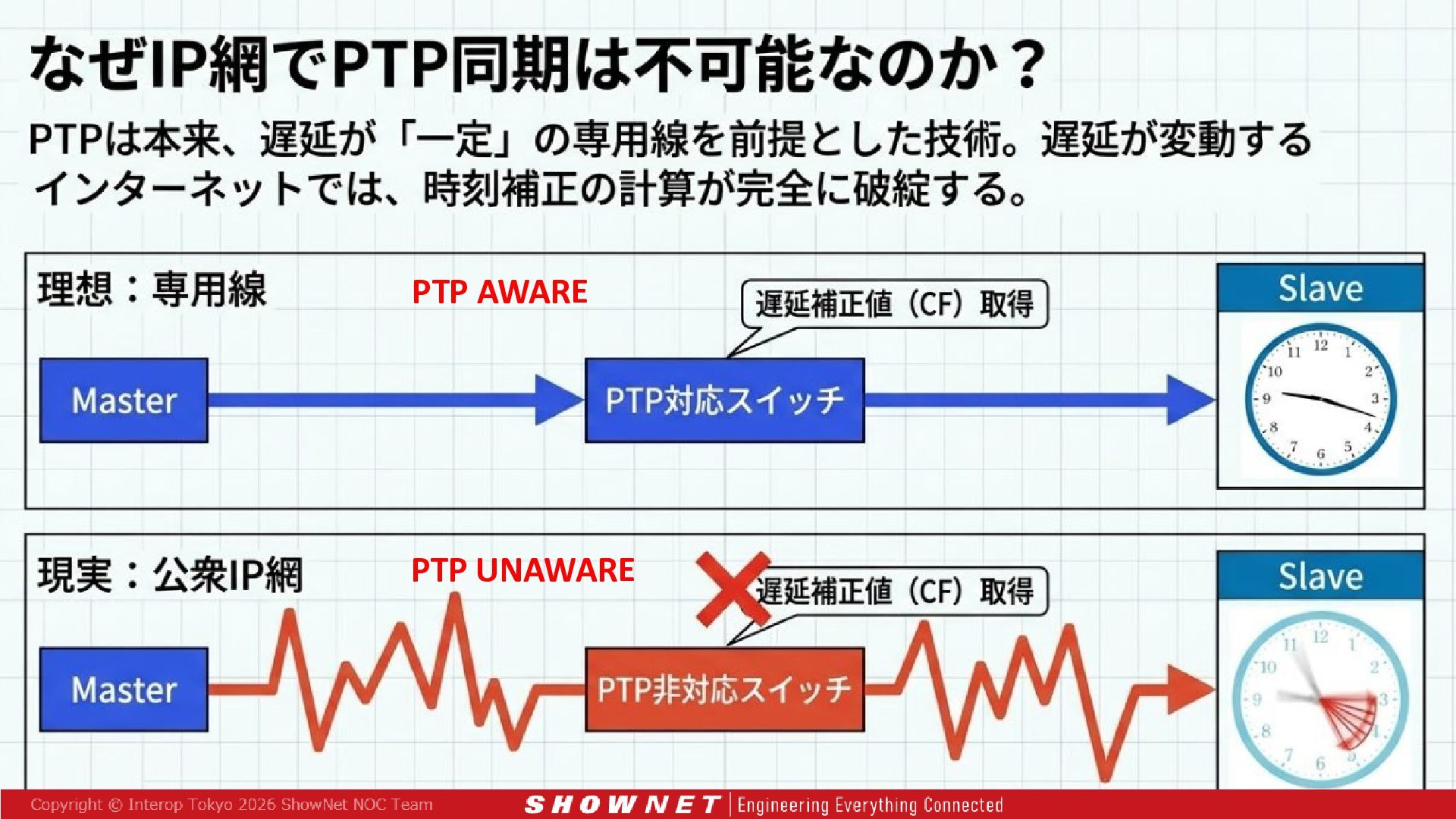

37. PTP AWARE PTP UNAWARE

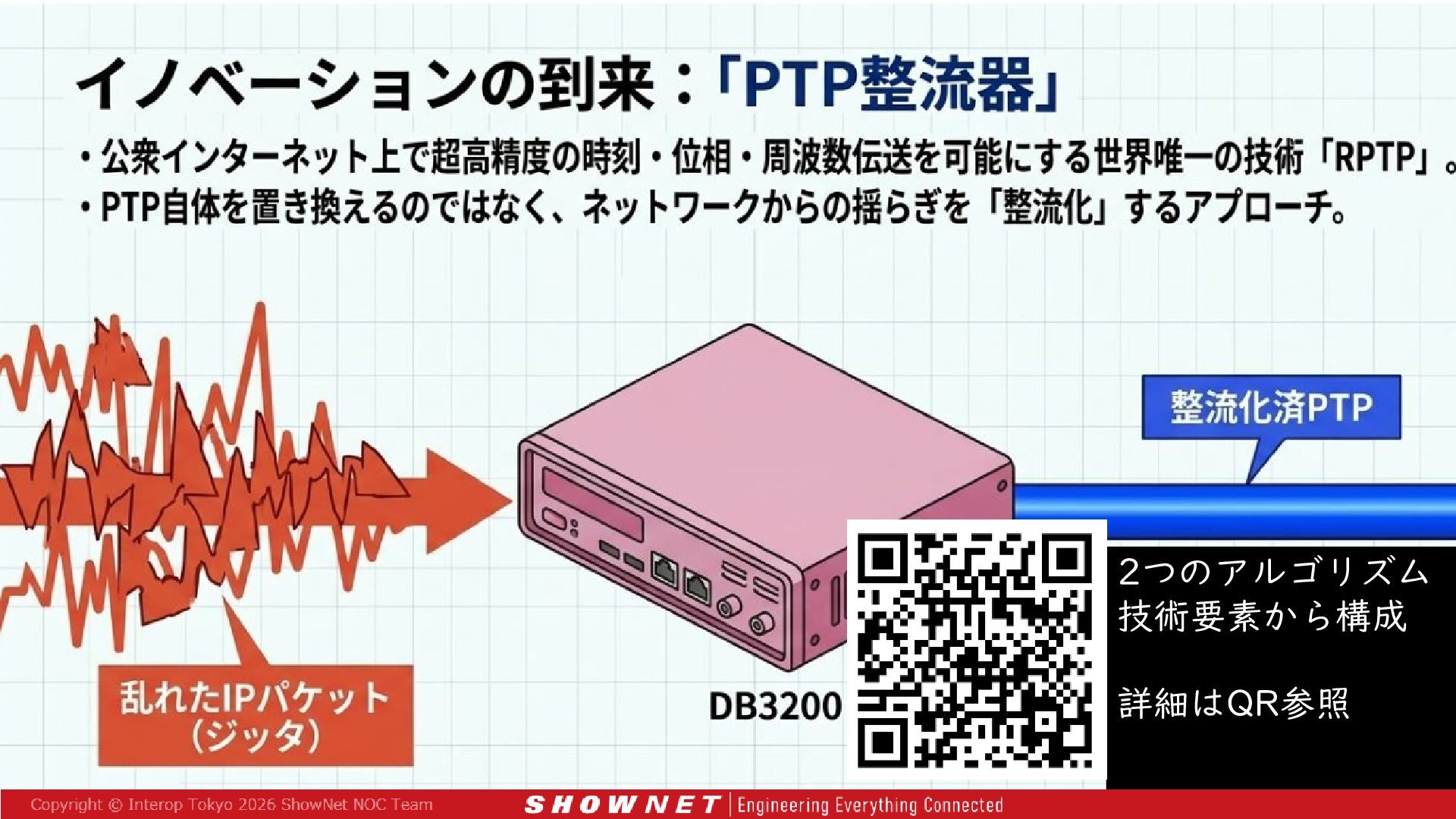

38. 2つのアルゴリズム 技術要素から構成 詳細はQR参照

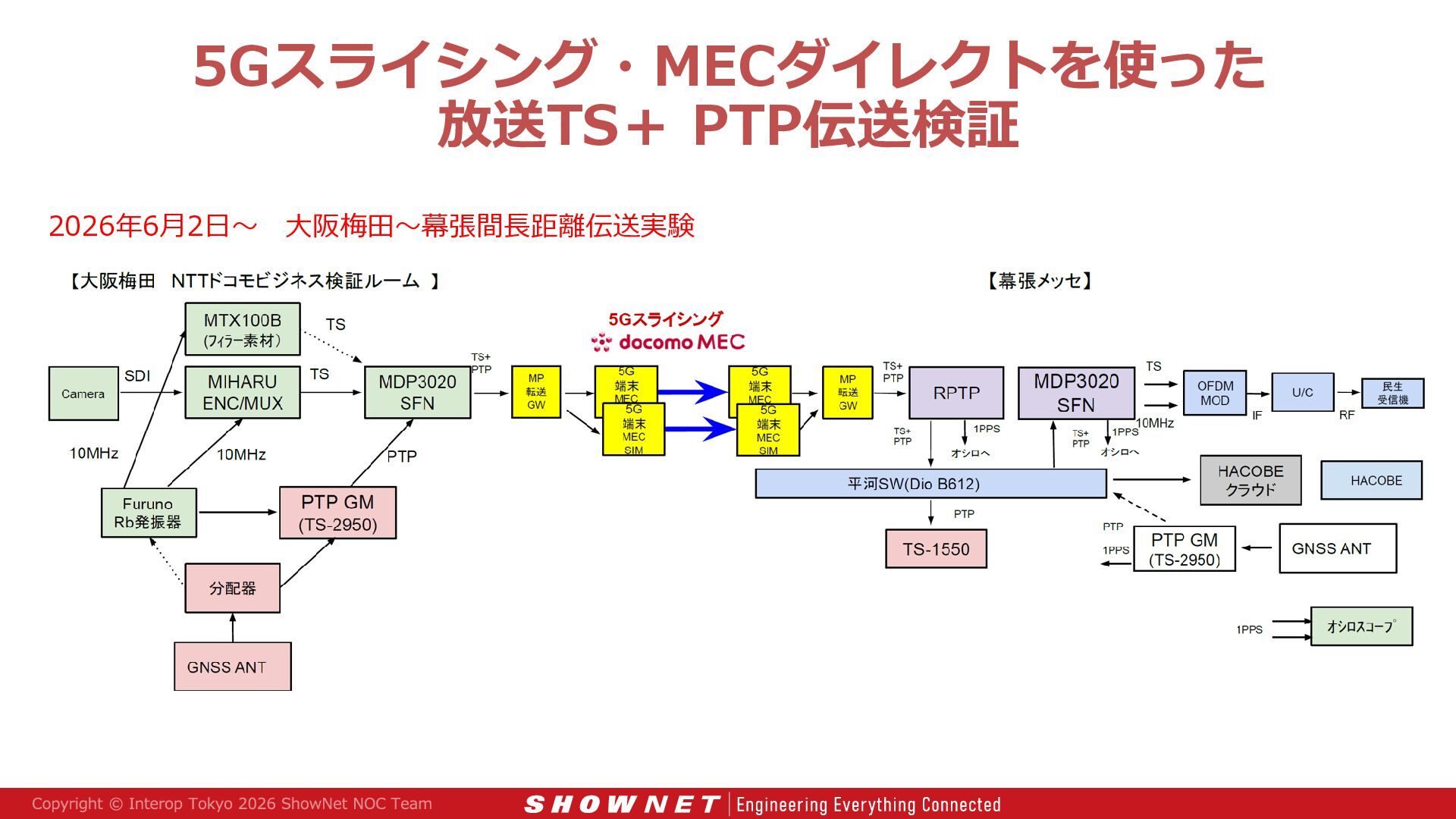

39. 5Gスライシング・MECダイレクトを使った 放送TS＋ PTP伝送検証 2026年6月2日～ 大阪梅田～幕張間長距離伝送実験

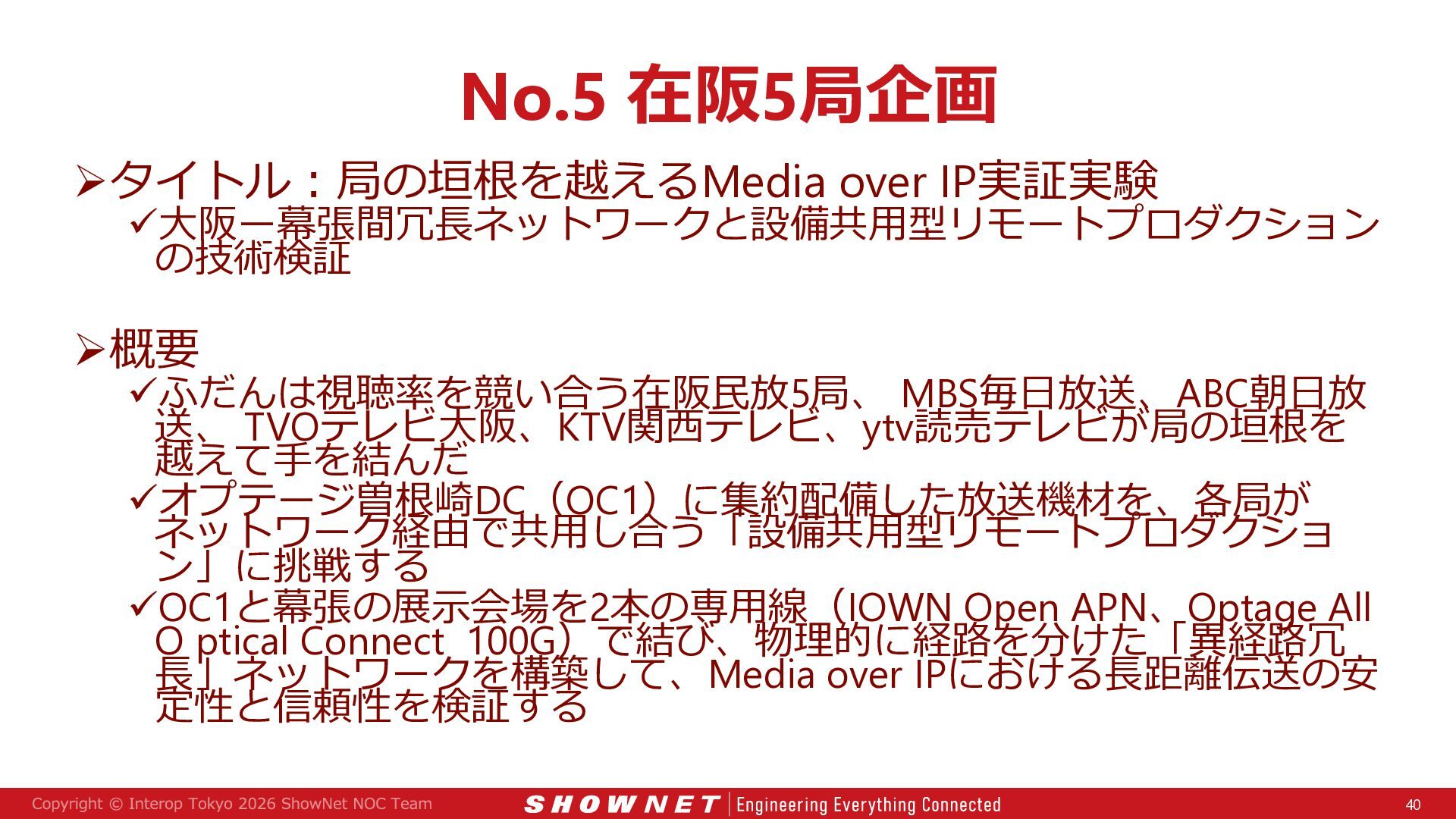

40. No.5 在阪5局企画 タイトル：局の垣根を越えるMedia over IP実証実験 大阪ー幕張間冗長ネットワークと設備共用型リモートプロダクション の技術検証 概要 ふだんは視聴率を競い合う在阪民放5局、 MBS毎日放送、ABC朝日放 送、 TVOテレビ大阪、KTV関西テレビ、ytv読売テレビが局の垣根を 越えて手を結んだ オプテージ曽根崎DC（OC1）に集約配備した放送機材を、各局が ネットワーク経由で共用し合う「設備共用型リモートプロダクショ ン」に挑戦する OC1と幕張の展示会場を2本の専用線（IOWN Open APN、Optage All O ptical Connect 100G）で結び、物理的に経路を分けた「異経路冗 長」ネットワークを構築して、Media over IPにおける長距離伝送の安 定性と信頼性を検証する 40

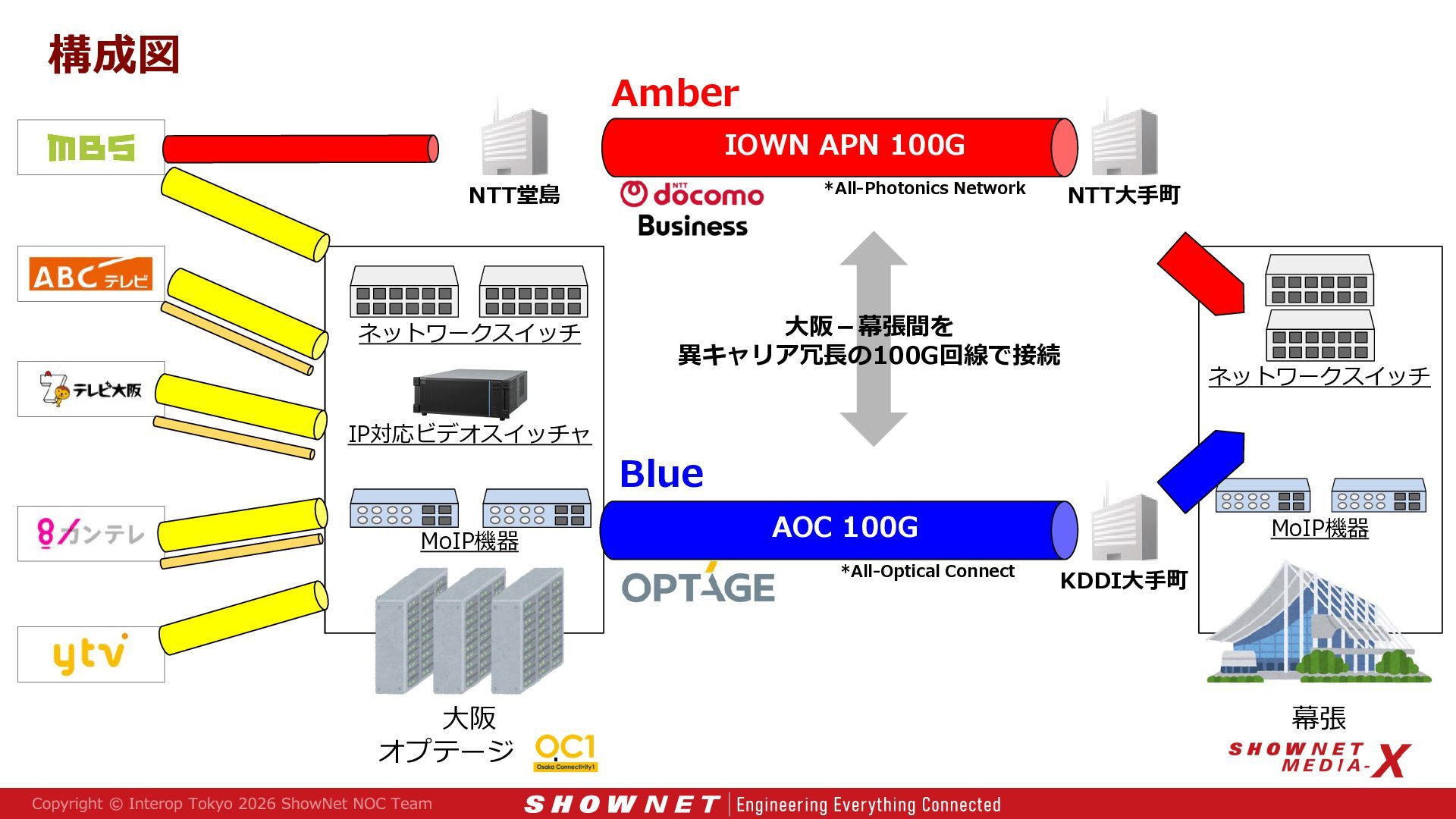

41. 構成図 Amber IOWN APN 100G *All-Photonics Network NTT堂島 ネットワークスイッチ IP対応ビデオスイッチャ 大阪－幕張間を 異キャリア冗長の100G回線で接続 *All-Optical Connect . ネットワークスイッチ Blue AOC 100G MoIP機器 大阪 オプテージ NTT大手町 MoIP機器 KDDI大手町 幕張

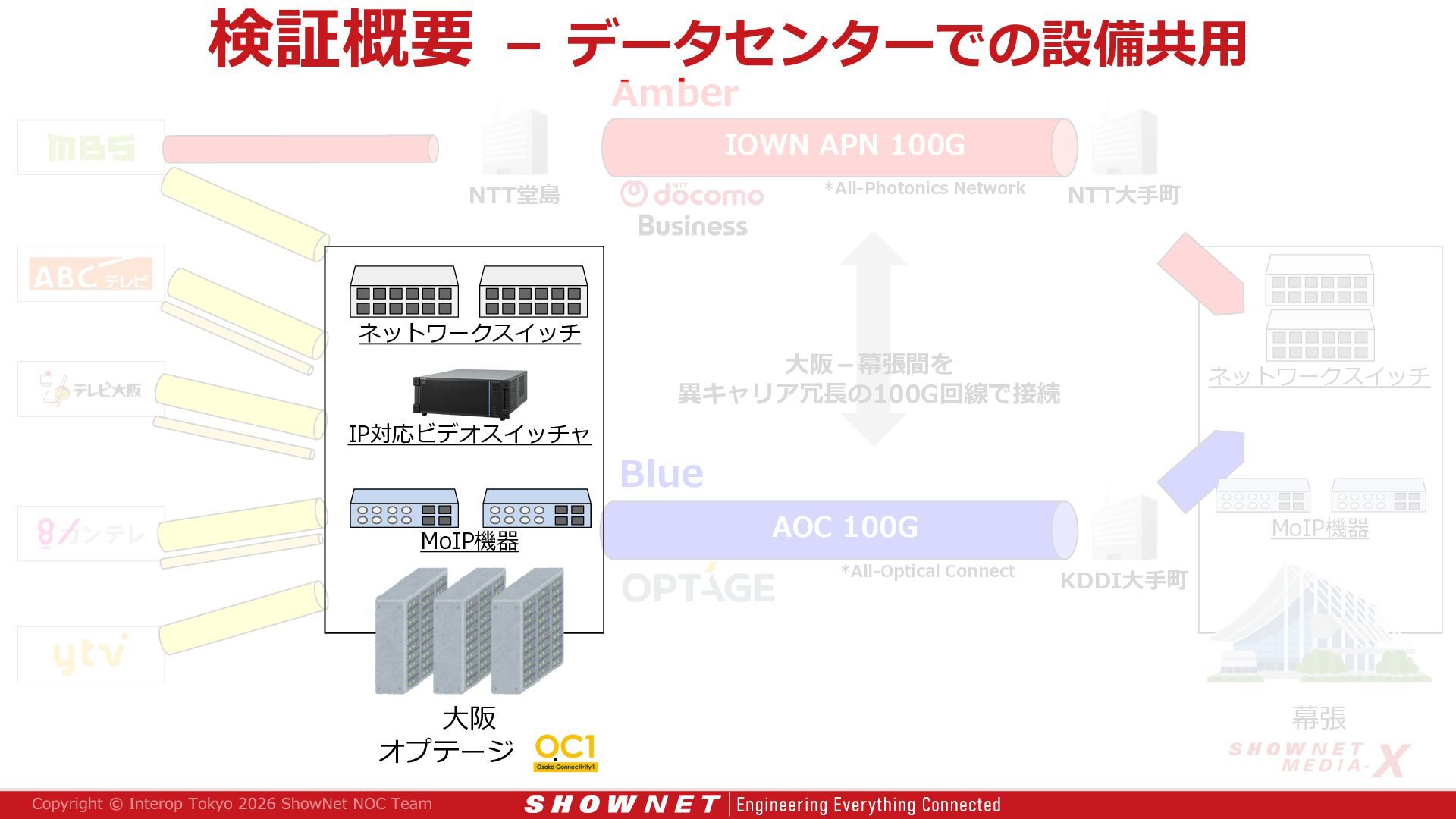

42. 検証概要 － データセンターでの設備共用 Amber IOWN APN 100G *All-Photonics Network NTT堂島 ネットワークスイッチ IP対応ビデオスイッチャ 大阪－幕張間を 異キャリア冗長の100G回線で接続 *All-Optical Connect . ネットワークスイッチ Blue AOC 100G MoIP機器 大阪 オプテージ NTT大手町 MoIP機器 KDDI大手町 幕張

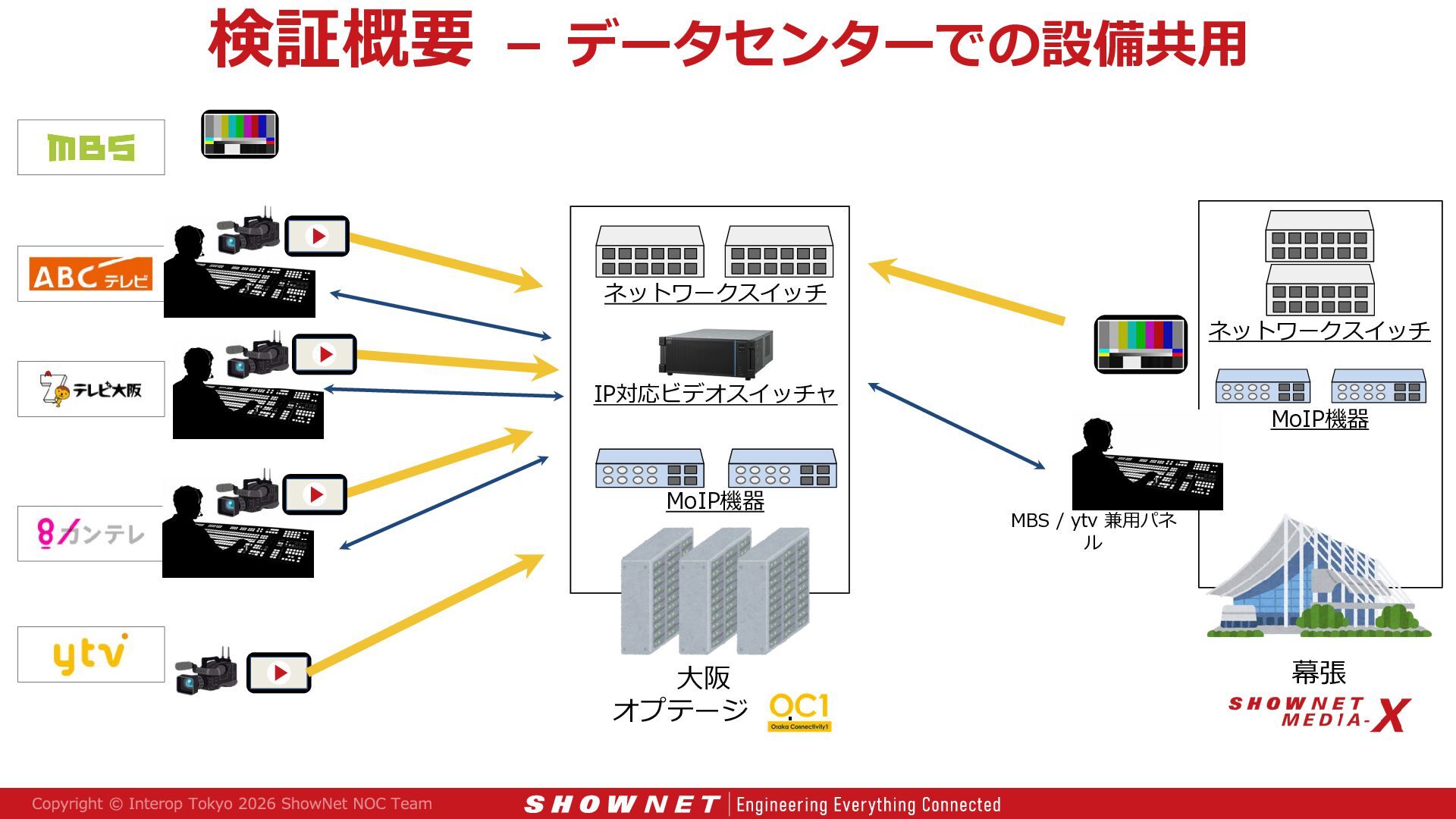

43. 検証概要 － データセンターでの設備共用 ネットワークスイッチ ネットワークスイッチ IP対応ビデオスイッチャ MoIP機器 大阪 オプテージ MoIP機器 MBS / ytv 兼用パネ ル . 幕張

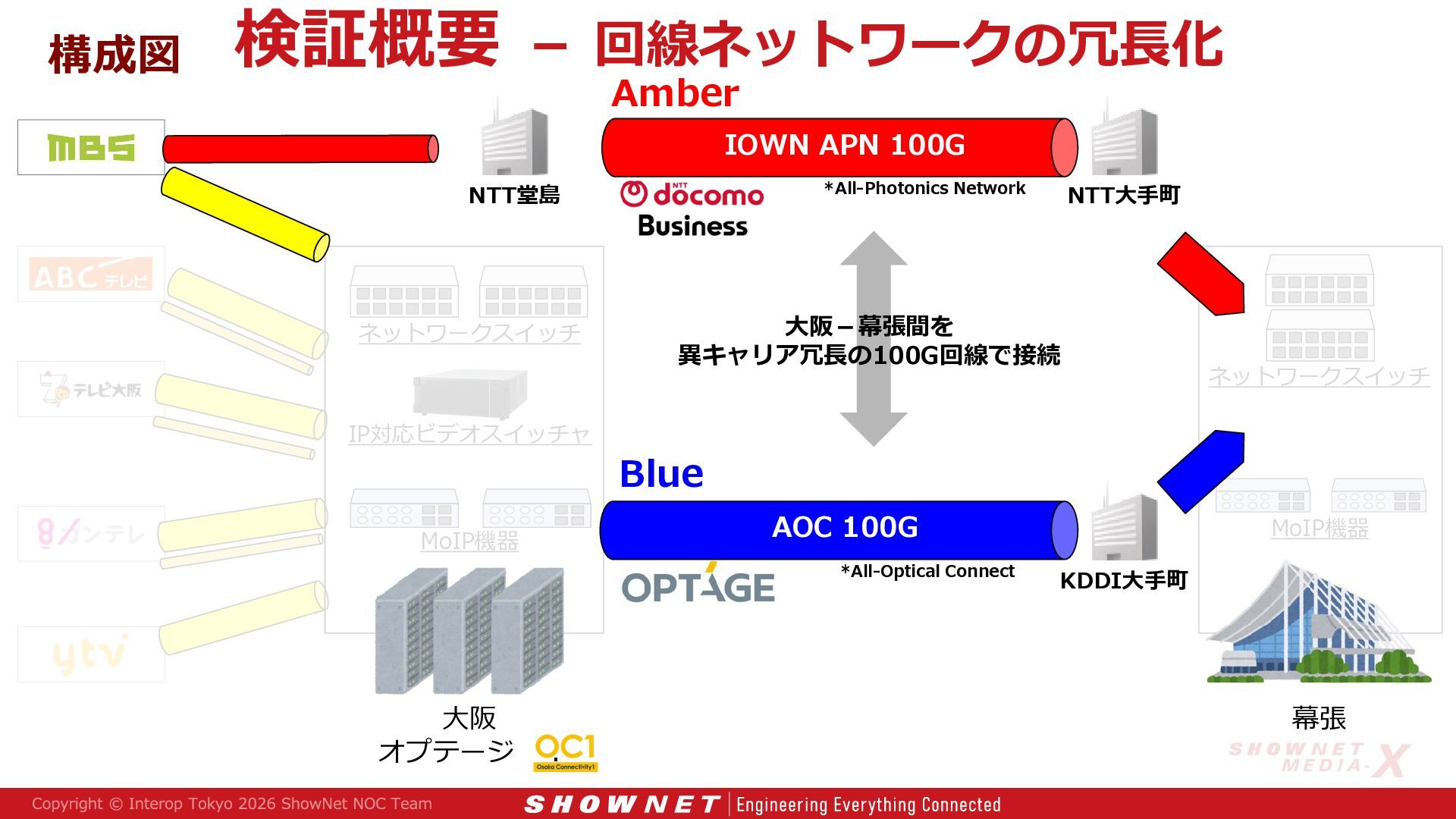

44. 構成図 検証概要 － 回線ネットワークの冗長化 Amber IOWN APN 100G *All-Photonics Network NTT堂島 ネットワークスイッチ IP対応ビデオスイッチャ 大阪－幕張間を 異キャリア冗長の100G回線で接続 *All-Optical Connect . ネットワークスイッチ Blue AOC 100G MoIP機器 大阪 オプテージ NTT大手町 MoIP機器 KDDI大手町 幕張

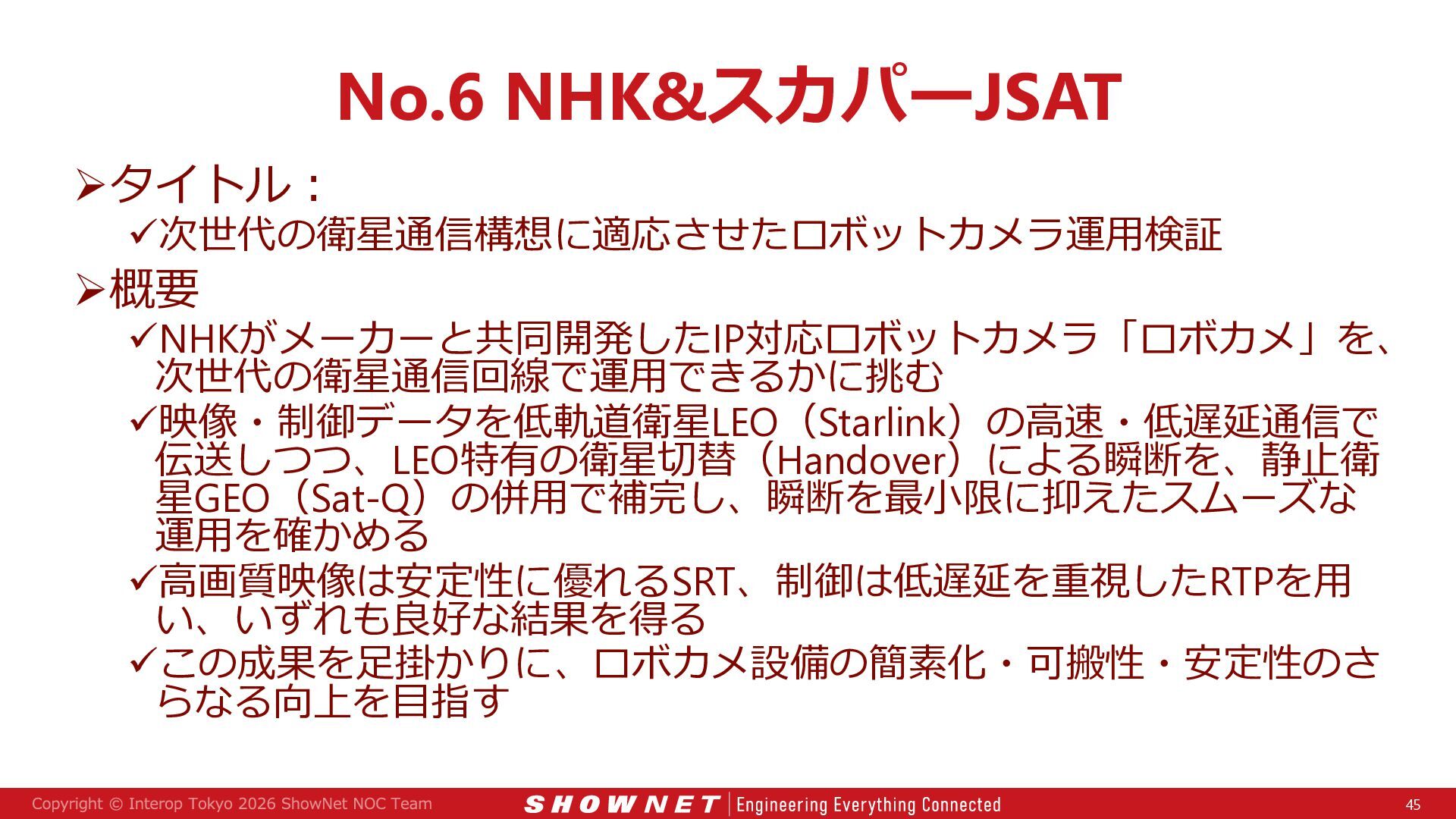

45. No.6 NHK&スカパーJSAT タイトル： 次世代の衛星通信構想に適応させたロボットカメラ運用検証 概要 NHKがメーカーと共同開発したIP対応ロボットカメラ「ロボカメ」を、 次世代の衛星通信回線で運用できるかに挑む 映像・制御データを低軌道衛星LEO（Starlink）の高速・低遅延通信で 伝送しつつ、LEO特有の衛星切替（Handover）による瞬断を、静止衛 星GEO（Sat-Q）の併用で補完し、瞬断を最小限に抑えたスムーズな 運用を確かめる 高画質映像は安定性に優れるSRT、制御は低遅延を重視したRTPを用 い、いずれも良好な結果を得る この成果を足掛かりに、ロボカメ設備の簡素化・可搬性・安定性のさ らなる向上を目指す 45

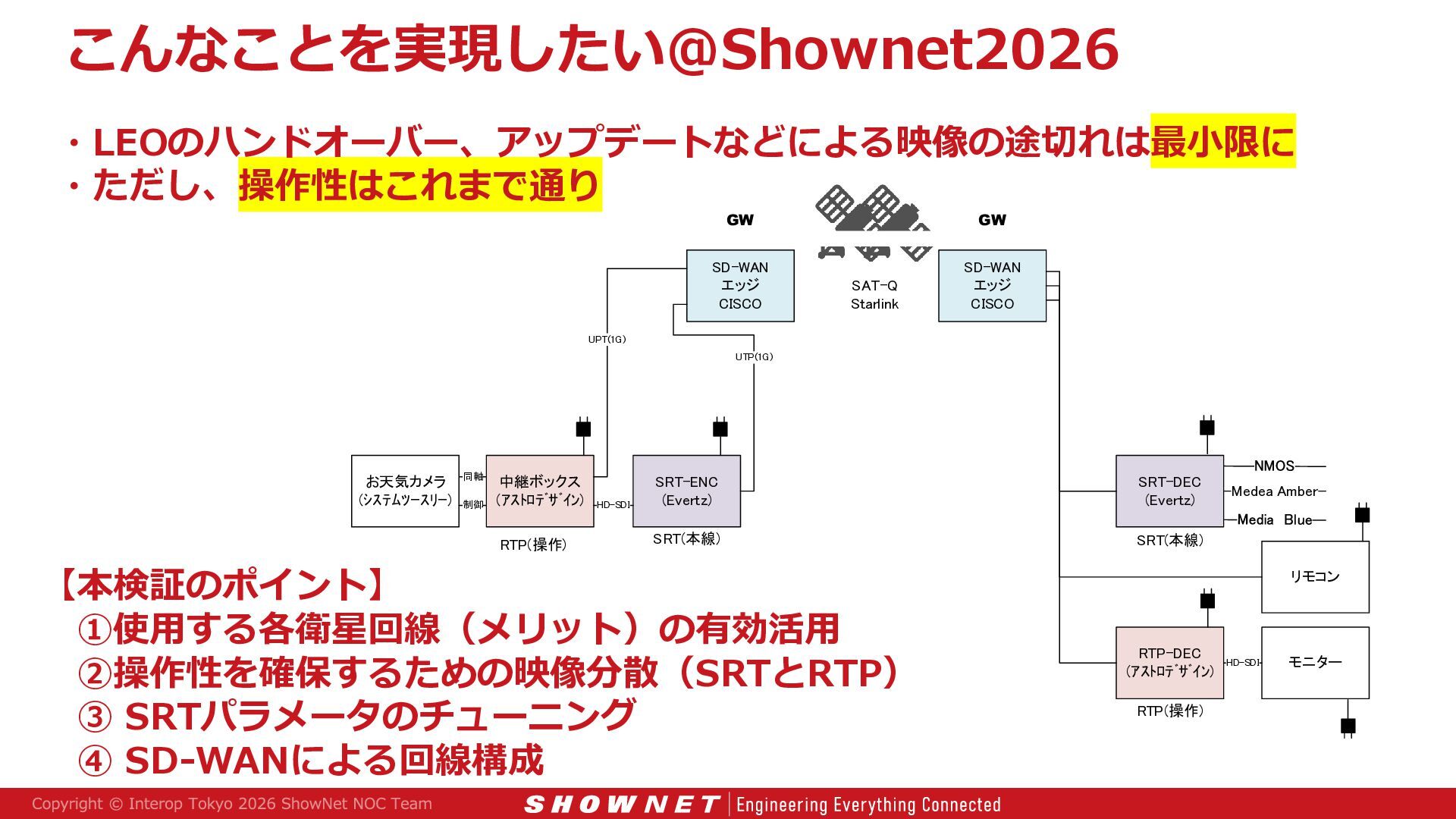

46. こんなことを実現したい＠Shownet2026 ・LEOのハンドオーバー、アップデートなどによる映像の途切れは最小限に ・ただし、操作性はこれまで通り GW 10.30.82.254 SD-WAN エッジ CISCO GW 10.30.81.254 SAT-Q Starlink SD-WAN エッジ CISCO UPT(1G) UTP(1G) お天気カメラ (ｼｽﾃﾑﾂｰｽﾘｰ) 同軸 制御 中継ボックス (ｱｽﾄﾛﾃﾞｻﾞｲﾝ) RTP(操作) HD-SDI SRT-ENC (Evertz) SRT-DEC (Evertz) SRT(本線) SRT(本線) 【本検証のポイント】 ➀使用する各衛星回線（メリット）の有効活用 ②操作性を確保するための映像分散（SRTとRTP） ③ SRTパラメータのチューニング ➃ SD-WANによる回線構成 Medea Amber リモコン RTP-DEC (ｱｽﾄﾛﾃﾞｻﾞｲﾝ) RTP(操作) HD-SDI モニター

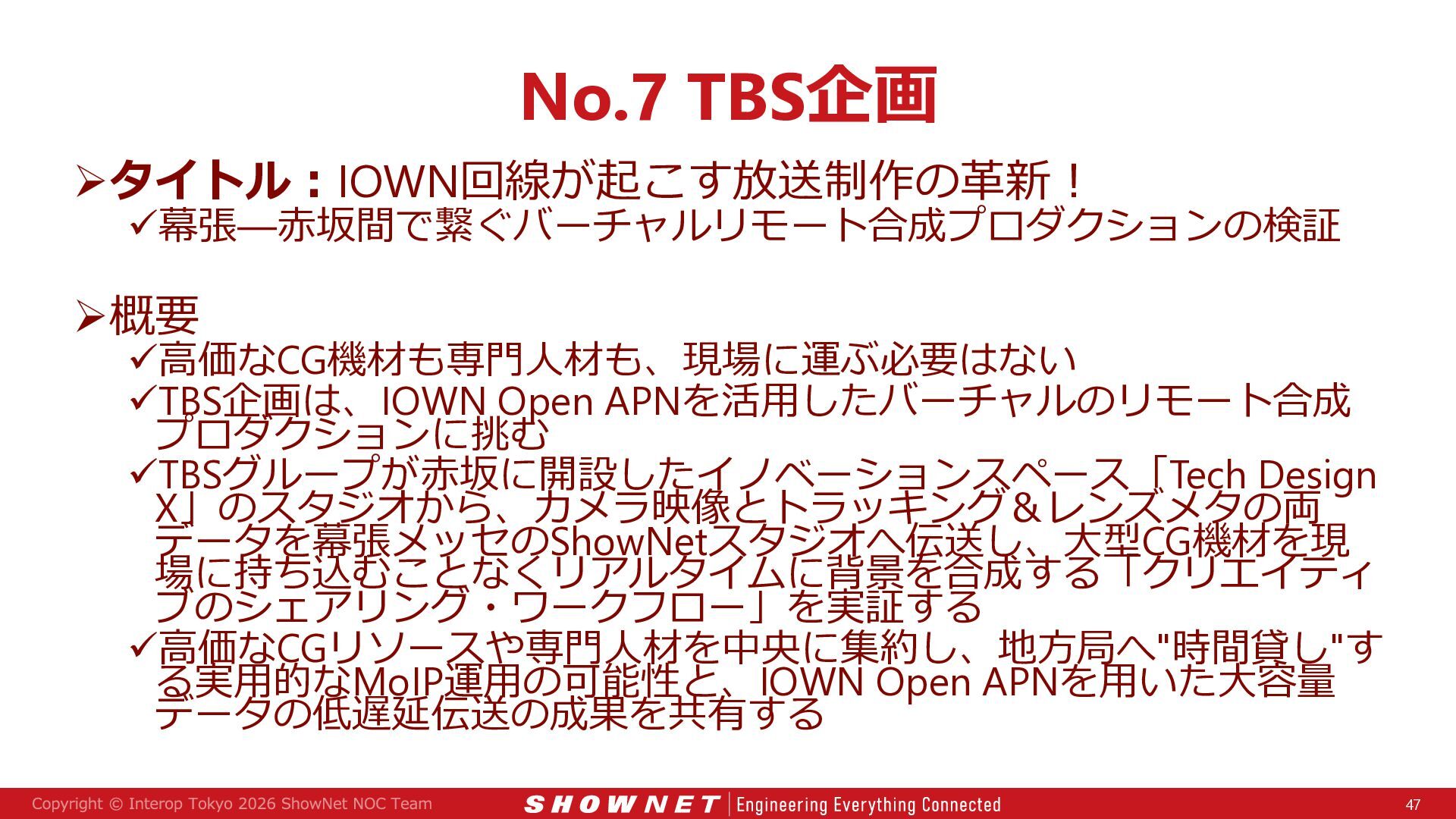

47. No.7 TBS企画 タイトル：IOWN回線が起こす放送制作の革新！ 幕張―赤坂間で繋ぐバーチャルリモート合成プロダクションの検証 概要 高価なCG機材も専門人材も、現場に運ぶ必要はない TBS企画は、IOWN Open APNを活用したバーチャルのリモート合成 プロダクションに挑む TBSグループが赤坂に開設したイノベーションスペース「Tech Design X」のスタジオから、カメラ映像とトラッキング＆レンズメタの両 データを幕張メッセのShowNetスタジオへ伝送し、大型CG機材を現 場に持ち込むことなくリアルタイムに背景を合成する「クリエイティ ブのシェアリング・ワークフロー」を実証する 高価なCGリソースや専門人材を中央に集約し、地方局へ"時間貸し"す る実用的なMoIP運用の可能性と、IOWN Open APNを用いた大容量 データの低遅延伝送の成果を共有する 47

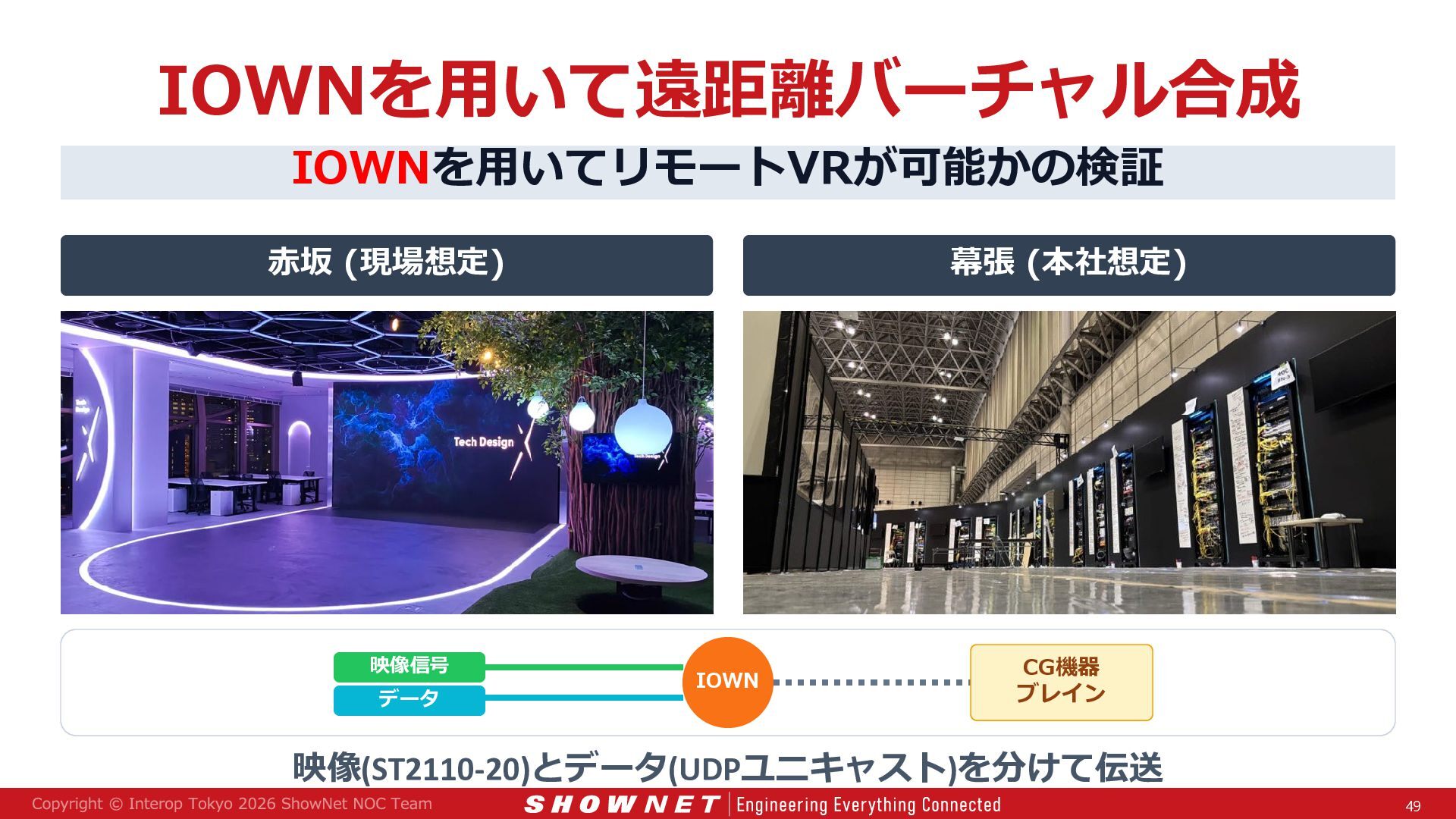

49. IOWNを用いて遠距離バーチャル合成 IOWNを用いてリモートVRが可能かの検証 赤坂 (現場想定) 映像信号 データ 幕張 (本社想定) IOWN CG機器 ブレイン 映像(ST2110-20)とデータ(UDPユニキャスト)を分けて伝送 49

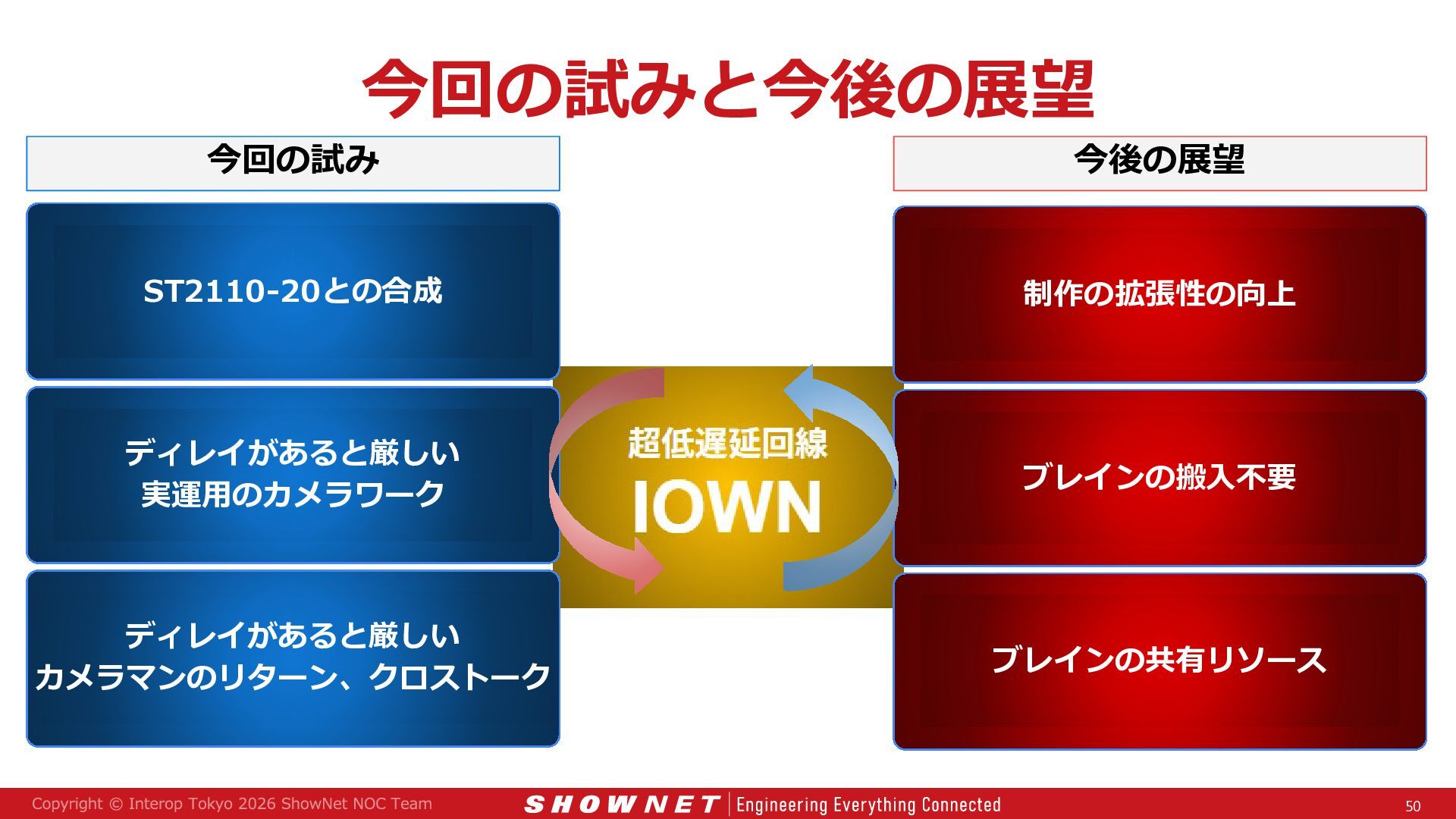

50. 今回の試みと今後の展望 今回の試み 今後の展望 ST2110-20との合成 制作の拡張性の向上 ディレイがあると厳しい 実運用のカメラワーク ブレインの搬入不要 ディレイがあると厳しい カメラマンのリターン、クロストーク ブレインの共有リソース 50
51. ご協力頂いた関係各社の皆さま 特別協力: 精工技研 順不同・敬称略 51
52. Media over IP 特別企画 : 参加放送局 順不同・敬称略 52

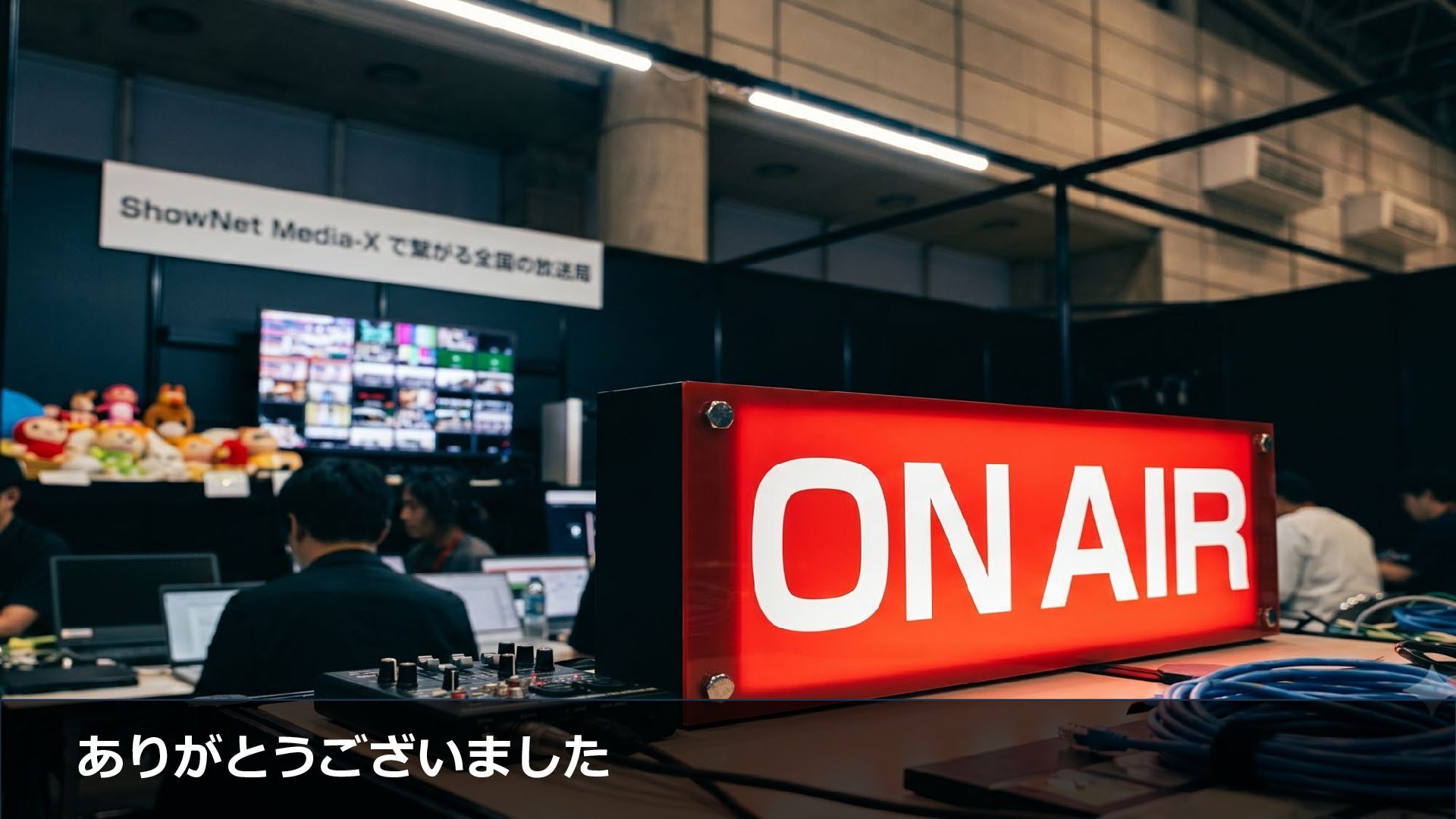

53. ありがとうございました
