Transcript

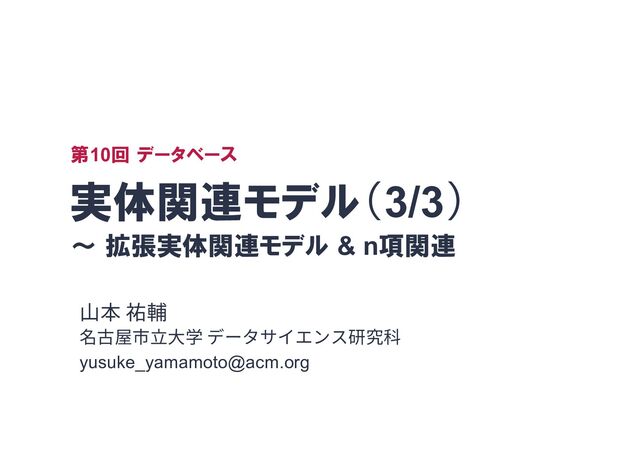

実体関連モデル(3/3) ⼭本 祐輔 名古屋市⽴⼤学 データサイエンス研究科
[email protected]
第10回 データベース 〜 拡張実体関連モデル
& n項関連
講義ノート https://bit.ly/3xqTSds
draw.io: 実体関連図を書くツール https://app.diagrams.net/
汎化・継承 1 Generalization/Inheritance
クイズ Q. 山の畑大学において大学構成員である「学生」 および「教員」の情報を管理する実体関連モデル を考えたい. § 実体型「学生」は属性「山の畑ID」「氏名」 「生年月日」「所属」と「入学年」をもつ § 実体型「教員」と属性「山の畑ID」「氏名」
「生年月日」「所属」と「研究者ID」「職階」をもつ としよう. 実体型「学生」「教員」を 実体関連モデルで表現せよ.
素直にモデリングすると… 学⽣ 所属 ⼭の畑 ID ⽒名 ⽣年 ⽉⽇ ⼊学年 教員
所属 ⼭の畑 ID ⽒名 ⽣年 ⽉⽇ 研究者 ID 職階 ⼤半の属性は共通している… そもそも学⽣も教員も⼭の畑⼤学の構成員…
より上位の概念である「⼤学構成員」との⽐較(1/2) 学⽣ 所属 ⼭の畑 ID ⽒名 ⽣年 ⽉⽇ ⼊学年 ⼤学構成員
所属 ⼭の畑 ID ⽒名 ⽣年 ⽉⽇ VS. 「学⽣」は「⼤学構成員」に属性「⼊学年」を加えた実体型
より上位の概念である「⼤学構成員」との⽐較(2/2) 教員 所属 ⼭の畑 ID ⽒名 ⽣年 ⽉⽇ 研究者 ID
⼤学構成員 所属 ⼭の畑 ID ⽒名 ⽣年 ⽉⽇ VS. 「教員」は「大学構成員」に属性「研究者ID」「職階」を加えた実体型 職階 差分だけをうまく扱えばよいのでは!?
汎化階層(IsA階層) ある実体型の属性を継承し、差分の属性を 追加して別の実体型を定義する方法 ひきつぎ ⼤学構成員 所属 ⼭の畑 ID ⽒名 ⽣年
⽉⽇ IsA 学⽣ ⼊学年 IsA 教員 研究者 ID 職階 差分属性のみ書く 差分属性 のみ書く 継承した ことを⽰す 継承先の実体集合は継承元の実体集合に包含される
Q1: 汎化・継承 Q. Orange Musicは追加サービスとして 「プレミアムユーザ」サービスを開始した. Orange Musicの「ユーザ」は追加料⾦を⽀払 うことで「プレミアムユーザ」になることが できる.
「プレミアムユーザ」は最⼤100曲 まで「楽曲」を「ダウンロード」できる. 「ダウンロード」には「ダウンロード⽇」を 記録する. 前回の講義で作成した実体関連図に,上記 設定を反映せよ.
前回の講義で作成したER図
A. A1. 汎化・継承
N項関連 2 N-ary relationship
クイズ Q. X大学では4年生になると「学生」は研究室配属 される.「研究室配属」が行われると,「学生」には - 活動のための「学生部屋」 - 「指導教員」 が割り当てられる. この状況を実体関連モデルで表現せよ.
n項関連(1/2) 関連型は3個以上の実体型とつながることが可能 部屋 教員 学⽣ 研究室 配属 A⽒ B⽒ C⽒
D⽒ 部屋 8601号室 8501号室 8603号室 教員 桜⼭ ⼭畑 ⽥辺 学⽣
n項関連(2/2) 関連型は3個以上の実体型とつながることが可能 部屋 教員 学⽣ 研究室 配属 A⽒ B⽒ C⽒
D⽒ 部屋 8601号室 8501号室 8603号室 教員 桜⼭ ⼭畑 ⽥辺 学⽣ 3項以上のn項関係は多重度の把握が難しいので注意すること
Q2: n項関連(1/2) Q. Orange Musicでは追加サービスとして,アー ティストがコンサート等のイベントで演奏し た曲⽬(いわゆるセットリスト)を閲覧でき るサービスを開始することにした. このサー ビスでは,「アーティスト」がどの「楽曲」
をどの「イベント」で「演奏」したのかを閲 覧できる. 「イベント」は「イベント名」 「場所」「⽇時」を情報としてもつ. また, 「演奏」には「演奏番号」が記録される. な お,「アーティスト」が「演奏」した「楽 曲」は他者が制作した楽曲も含まれる. 上記設定に関する実体関連図を作成せよ. なお,本クイズに関係のない実体/関連は書か なくてよい.
A2: 回答 A.
Q3: n項関連(2/2) Q. 第9回の講義資料で⽤いたオンラインショッピ ングの例に戻ろう. このオンラインショッピングサイトでは, 「ユーザ」がどの「商品」を「購⼊」したか を記録している. 購⼊記録においては,購⼊ した「商品」の「数量」や「購⼊⽇」の情報
を記録している. 上記設定に関する実体関連図を作成せよ. なお,本クイズに関係のない実体/関連は書か なくてよい.
以前作成した実体関連図 商品 商品ID 商品名 価格 発売⽇ ユーザ ユーザ名 ⽒名 email
住所 購⼊希望 登録⽇ 製造 メーカー 企業名 email TEL ショッピングサイトにおける「ユーザが購⼊希望の商品」 「商品の製造メーカー」の情報の管理
A3: 回答? ユーザ 購⼊ 商品 P1 P2 U1 U2 U1,P1
U1,P2 U2,P1 U1,P1 関連は実体のペアで⼀意に特定されないとダメ ダメ!!
A3: 回答 A. 実体「伝票」を使って購⼊機会を別々に管理できるように
伝票 S1 S2 S3 S4 A3: 回答の解釈 ユーザ 購⼊ 商品
P1 P2 U1 U2 U1,S1 U1,S2 U2,S3 明細 S1,P1 S2,P2 S3,P2 S4,P1 U1,S4 S4,P2 以前購⼊した商品を再度購⼊可能に 1つの伝票で2種類以上の商品の購⼊を記録可能に
