GraphQLを活用したリアーキテクチャに対応するSLI/Oの再設計

 GraphQLを活用したリアーキテクチャに対応するSLI/Oの再設計

20250430_MIXI × ココナラのSRE改革大作戦 〜改善のその先へ〜
https://mixi.connpass.com/event/352623/

coconala_engineer

April 30, 2025
Tweet

More Decks by coconala_engineer

Other Decks in Technology

Transcript

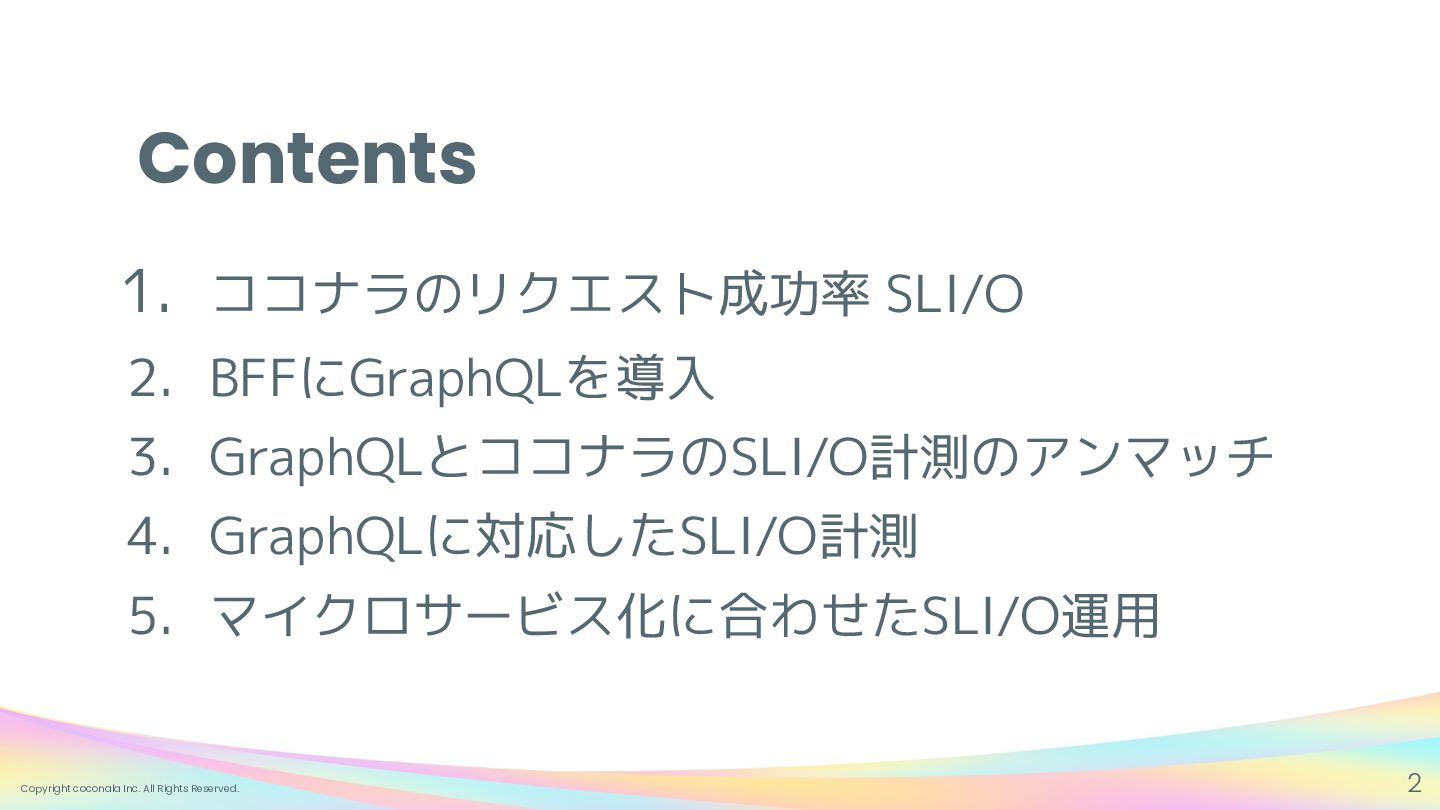

  1. Copyright coconala Inc. All Rights Reserved. 1. ココナラのリクエスト成功率 SLI/O 2.

    BFFにGraphQLを導入 3. GraphQLとココナラのSLI/O計測のアンマッチ 4. GraphQLに対応したSLI/O計測 5. マイクロサービス化に合わせたSLI/O運用 2 Contents

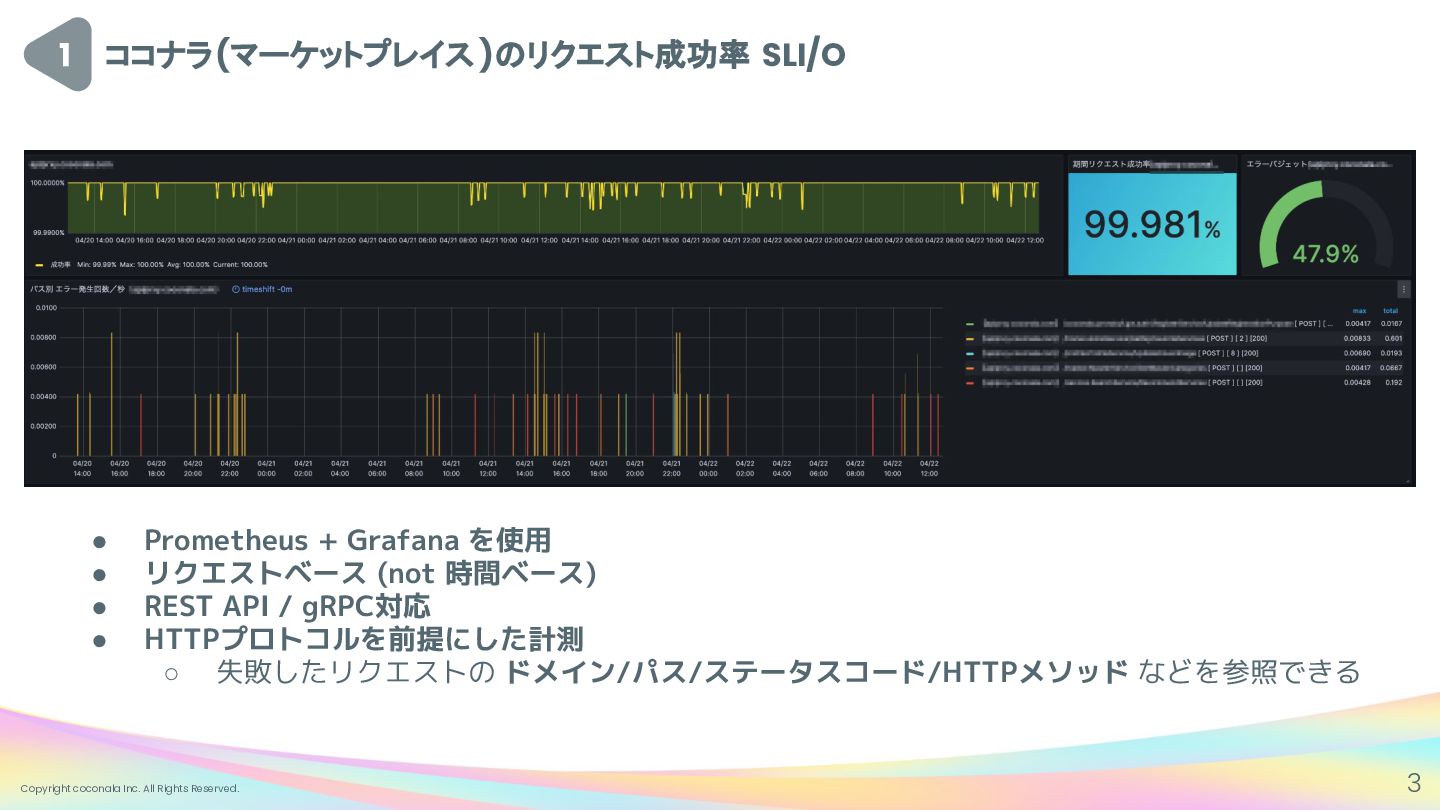

  2. Copyright coconala Inc. All Rights Reserved. • Prometheus + Grafana

    を使用 • リクエストベース (not 時間ベース) • REST API / gRPC対応 • HTTPプロトコルを前提にした計測 ◦ 失敗したリクエストの ドメイン/パス/ステータスコード/HTTPメソッド などを参照できる 1 3 ココナラ(マーケットプレイス )のリクエスト成功率 SLI/O
  3. Copyright coconala Inc. All Rights Reserved. 2 5 BFFにGraphQLを導入 •

    GraphQL with Apollo Federation (Cosmo Router) で BFF を実装する ◦ Web, Appの双方を提供しているココナラでは、 BFF は開発生産性に寄与する ◦ ストラングラーフィグパターンで、マイクロサービス化を推進できる

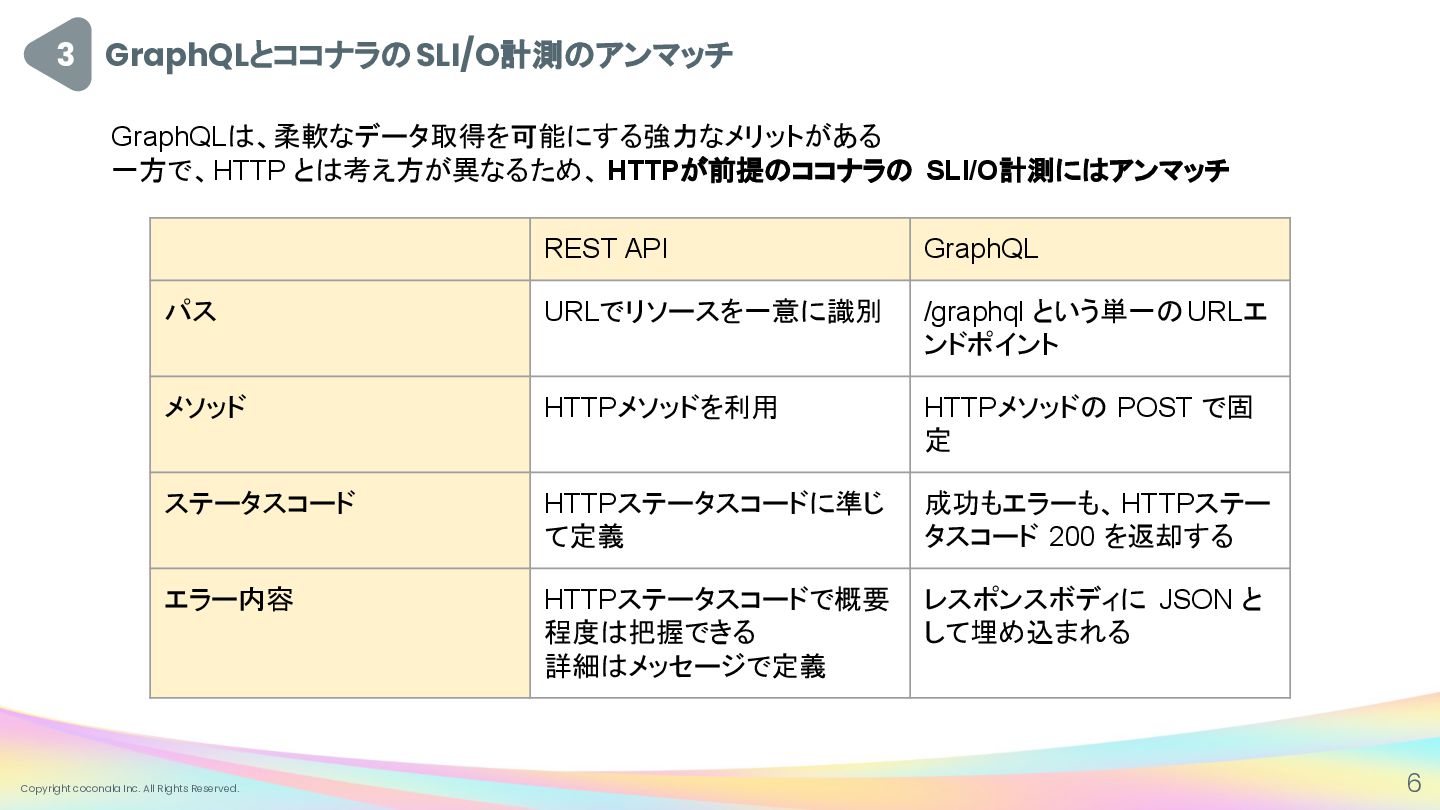

  4. Copyright coconala Inc. All Rights Reserved. 6 3 GraphQLとココナラのSLI/O計測のアンマッチ REST

    API GraphQL パス URLでリソースを一意に識別 /graphql という単一のURLエ ンドポイント メソッド HTTPメソッドを利用 HTTPメソッドの POST で固 定 ステータスコード HTTPステータスコードに準じ て定義 成功もエラーも、HTTPステー タスコード 200 を返却する エラー内容 HTTPステータスコードで概要 程度は把握できる 詳細はメッセージで定義 レスポンスボディに JSON と して埋め込まれる GraphQLは、柔軟なデータ取得を可能にする強力なメリットがある 一方で、HTTP とは考え方が異なるため、 HTTPが前提のココナラの SLI/O計測にはアンマッチ
  5. Copyright coconala Inc. All Rights Reserved. • AWS環境でSREがREDメソッドを実践するための仕組み ( https://zenn.dev/coconala/articles/a3a5e33cd1d985

    ) 4 8 GraphQLに対応したSLI/O計測 実現可能性と運用性から方針を考える • 監視ツール乱立は避けたい ◦ 既存のSLI/Oの仕組みに載せられる方法は ないか? ▪ ログに情報 があれば、 自前の exporter を修正することで Prometheusのラベルに付与できる
  6. Copyright coconala Inc. All Rights Reserved. ※ GraphQLエラーをIstioとGrafanaで監視する ( https://techblog.goinc.jp/entry/2023/12/12/090000

    ) 4 9 GraphQLに対応したSLI/O計測 方針から実装方法を考える • レスポンスからSLI/O計測に必要な情報を生成 ◦ レスポンスがエラーかどうか、 GraphQLのOperation名(パスの代わり )が最低限ほしい ▪ Apollo Federation(複数のGraphQLのゲートウェイとして 1つのエンドポイントを提供 ) でレスポンス解析処理を実装する 方法を採用した ▪ GraphQL サーバー側でレスポンス解析処理を行う方法 (※)もある
  7. Copyright coconala Inc. All Rights Reserved. 4 10 GraphQLに対応したSLI/O計測 (実装に踏み込んだ話)

    • リクエストされる Query名 (or Mutation名) を、HTTPのパス代わり に取得する ◦ ココナラで使用している Cosmo Router (Go lang) は、 コンテキストに ctx.Operation.Name として、Query名 (or Mutation名)を持つ ▪ これをログに出力した

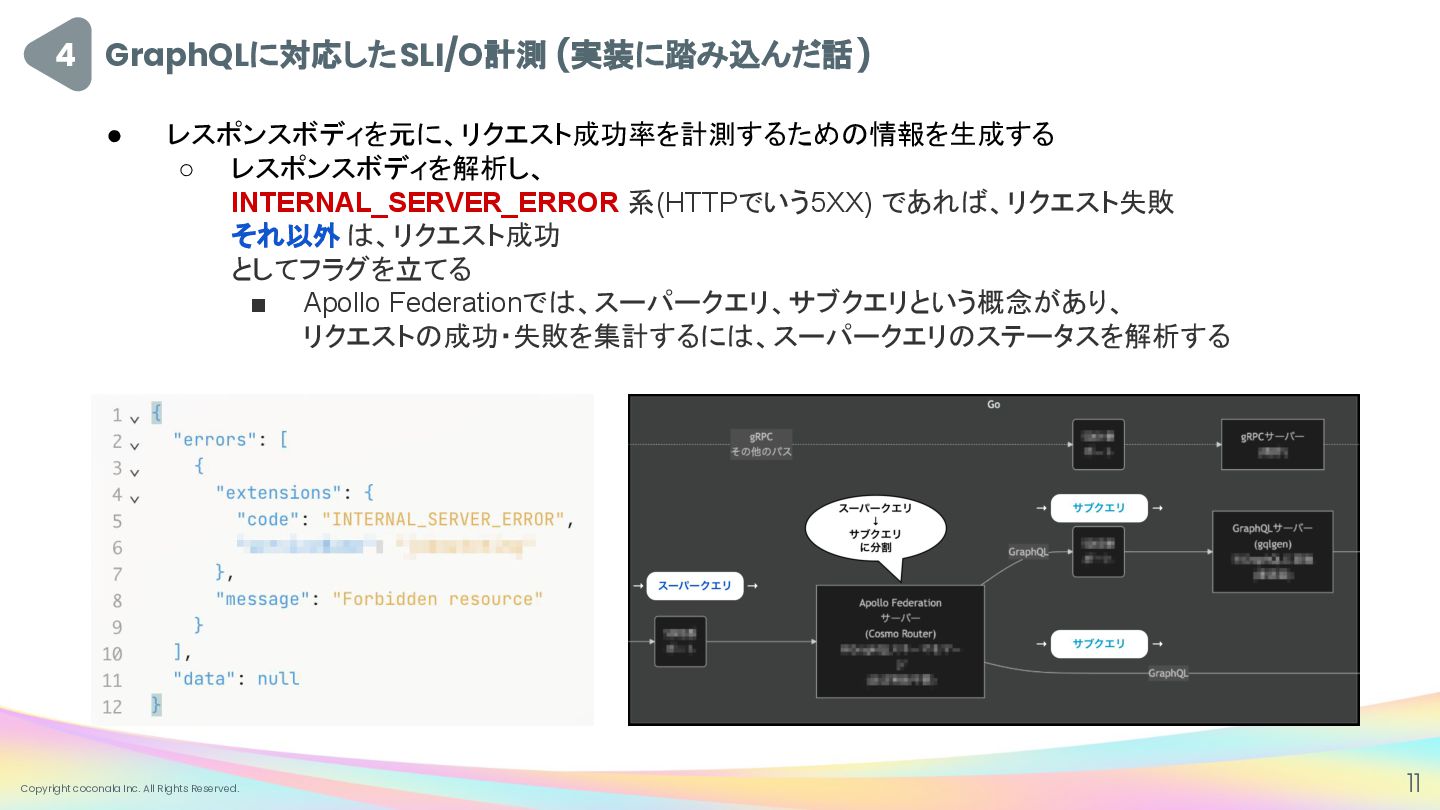

  8. Copyright coconala Inc. All Rights Reserved. 4 11 GraphQLに対応したSLI/O計測 (実装に踏み込んだ話)

    • レスポンスボディを元に、リクエスト成功率を計測するための情報を生成する ◦ レスポンスボディを解析し、 INTERNAL_SERVER_ERROR 系(HTTPでいう5XX) であれば、リクエスト失敗 それ以外 は、リクエスト成功 としてフラグを立てる ▪ Apollo Federationでは、スーパークエリ、サブクエリという概念があり、 リクエストの成功・失敗を集計するには、スーパークエリのステータスを解析する

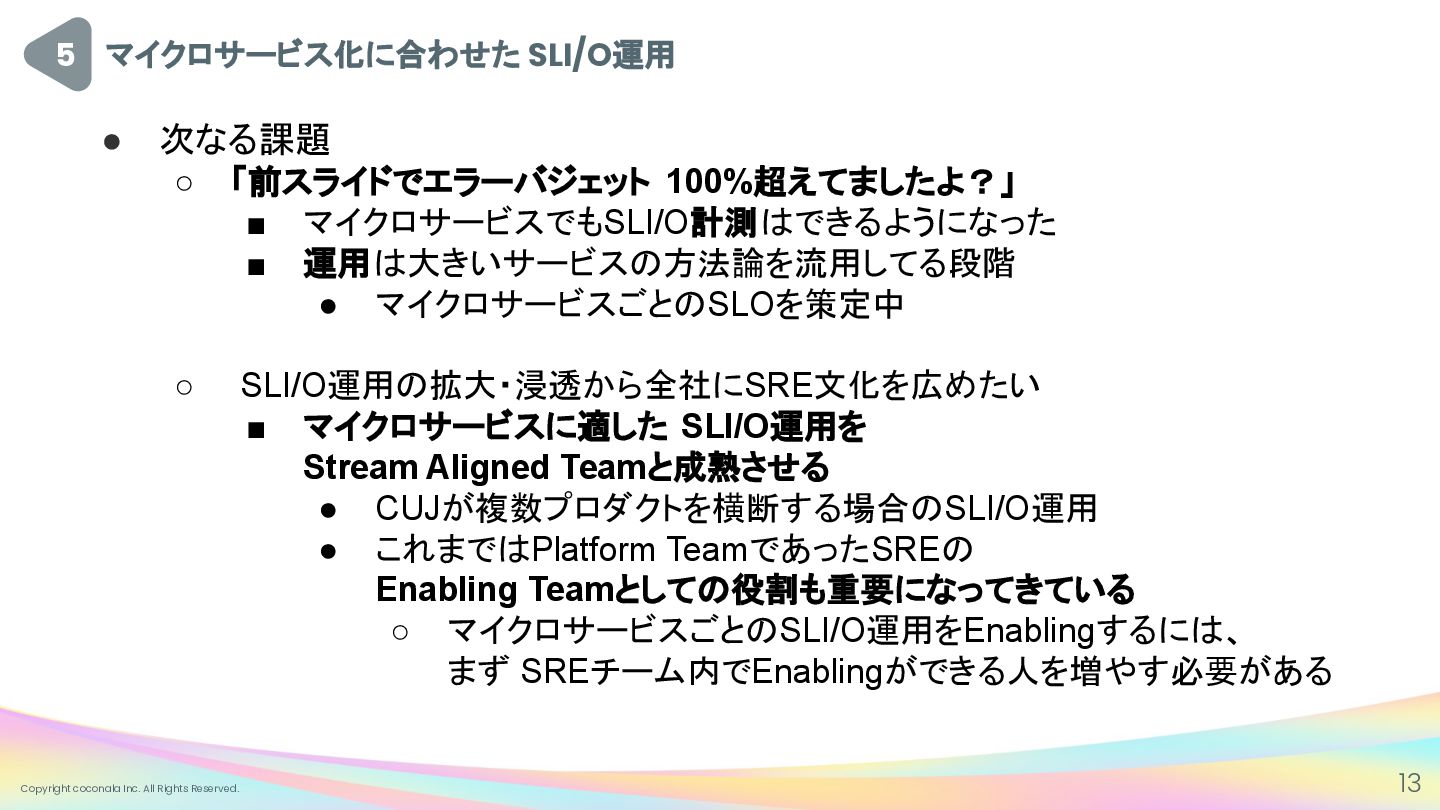

  9. Copyright coconala Inc. All Rights Reserved. 5 13 マイクロサービス化に合わせた SLI/O運用

    • 次なる課題 ◦ 「前スライドでエラーバジェット 100%超えてましたよ?」 ▪ マイクロサービスでもSLI/O計測はできるようになった ▪ 運用は大きいサービスの方法論を流用してる段階 • マイクロサービスごとのSLOを策定中 ◦ SLI/O運用の拡大・浸透から全社にSRE文化を広めたい ▪ マイクロサービスに適した SLI/O運用を Stream Aligned Teamと成熟させる • CUJが複数プロダクトを横断する場合のSLI/O運用 • これまではPlatform TeamであったSREの Enabling Teamとしての役割も重要になってきている ◦ マイクロサービスごとのSLI/O運用をEnablingするには、 まず SREチーム内でEnablingができる人を増やす必要がある
