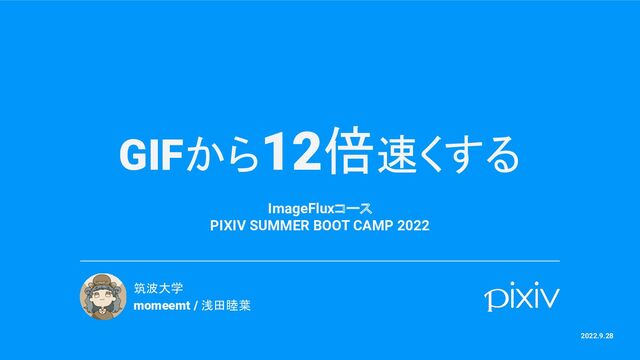

1. GIFから12倍速くする ImageFluxコース PIXIV SUMMER BOOT CAMP 2022 筑波大学 momeemt / 浅田睦葉 2022.9.28
2. 2 自己紹介 • 筑波大学 情報学群 情報科学類 1年次 • Nim / FFmpeg • 趣味: インディーズバンドとお笑い ◦ 35.7とダウ90000が好きです • Twitter: @momeemt momeemt ImageFluxコース
3. 3 nontanさん usaさん terryさん hayaさん 配信技術部 メンター サブメンター
4. 4 H.264エンコーダを利用して GIFアニメーションをmp4に変換する
5. 5 • GIFとは複数枚の画像をコマ送りにしてアニメーションにできる 画像ファイルフォーマットの こと • Webブラウザでも標準的にサポート • ImageFluxもサポートしている GIF？ ▲こういうの
6. 6 • H.264が行うフレーム間予測というメチャクチャ賢い圧縮ができない ◦ → ファイルサイズが大きくなるので配信コストが高い • エンコードが遅い ◦ どうして... GIFの問題点 地球も泣いている
7. • H.264とは動画圧縮規格の1つ • 「.mp4」「.mov」「.m4v」などおなじみ（？）の拡張子を持つ動画は H.264コーデックによっ てエンコード（圧縮）されている • 軽い！速い！ 7 H.264？
8. 8 • FFmpegは映像や音声を処理できる伝統のライブラリ • 膨大なコーデックやファイル形式、メディアをサポートしている • コマンドラインツールとしては有名だが libavcodec等のAPIを直接叩くことも ◦ 今回はこっち FFmpeg
9. 9 • nasm・yasm・libx264・FFmpegをインストール インストールバトル
10. 10 • ビルド時間がえらいことに（15分半） 長すぎ
11. 11 • H.264コーデックを手に入れる • エンコードに必要な設定を行う • 書き出し先である映像ストリームを準備する • フレームをエンコードしてパケットに格納して書き出す H.264エンコーダを呼び出す
12. 12 • cgoはCとGoを相互運用する仕組み ◦ FFmpegの各種APIはCで記述されているのでこれを使って呼び出す ◦ GoのFFmpegラッパーではうまくいかなかったので途中で使うのをやめた cgo
13. 13 あとは根気 • これはもうC言語
14. 14 • VLCやブラウザで視聴可能なmp4ファイルを出力できた • QuickTimeではブラックスクリーンになり見れない ◦ 気難しい できた mp4になった地球 困る
15. 15 • ImageFlux上でGIFをmp4に変換する • URLで f=mp4 というパラメータを与えるとmp4が返ってくるようにしたい ImageFluxでmp4変換をサポートする
16. 16 • これまでは書き出すために avio_open 関数を呼んでいた ◦ URLを受け取って書き出し先を確立する • しかし、ImageFluxではHTTPのレスポンスとして書き出す必要があるので、 io.Writer に書 き出さなければならない • そこでカスタムな AVIOContext を作成して io.Writer を繋ぎ合わせる I/Oを繋ぎ合わせる
17. AVIOContext *allocIOContext(void *bridge) { int bufferSize = 4096; uint8_t *buffer = (uint8_t *)av_malloc(bufferSize); return avio_alloc_context( buffer, bufferSize, 1, bridge, 0, golibmp4BridgeWriterWrite, golibmp4BridgeSeek ); } void freeIOContextBuffer(AVIOContext *ctx) { av_free(ctx->buffer); } I/Oを繋ぎ合わせる C側から関数ポインタを渡す 17
18. • AVIOContextは書き込み関数だけでなくシーク関数を呼んでいる 18 I/Oを繋ぎ合わせる f544a9e55d239e42d74c9a16971e4b234da64441cd7bd 9e17c199b60b09fbe3741fda6110ee2fd16514d88f280b 62c1989204ba2db16d36d650419aeb04e4b5bc762b81 87f91c5d7845… 基本的には最初から順番に書き込んでいくが...
19. • AVIOContextは書き込み関数だけでなくシーク関数を呼んでいる 19 I/Oを繋ぎ合わせる f544a9e55d239e42d74c9a16971e4b234da64441cd7bd 9e17c199b60b09fbe3741cd50…fda6110ee2fd16514d8 8f280b62c1989204ba2db16d36d650419aeb04e4b5bc7 62b8187f91c5d7845 ファイルの途中に巻き戻って書き出すこともある
20. • ImageFluxは io.Writer を受け取る関数が処理の基本単位になっている ◦ io.Writer はシークできることが保証されていないのでシークできない • エンコードする時にシーク可能なバッファに書き込んで、まとめて書き出す ◦ メンターのnontanさんが seekbuf を実装してくださった 実装しておきました 20 I/Oを繋ぎ合わせる ありがとうございます🙏
21. 21 動いた ~/c!/f=mp4/testdata/images/rotating_earth.gif
22. 22 • 利用しやすいOpenH264に差し替える • libopenh264をビルドしてインストール（pkg-configファイルの生成） • libopenh264が生成した共有ライブラリを削除して Ciscoがビルドして頒布している共有ラ イブラリに差し替える • OpenH264を有効にしてFFmpegをビルド OpenH264への差し替え
23. 23 • GIFよりどれくらい速くなったのか • GIFエンコードとmp4エンコードのベンチマークを書いて計測する 計測！ 1回の実行に561ミリ秒 GIFエンコード
24. • GIFよりどれくらい速くなったのか • GIFエンコードとmp4エンコードのベンチマークを書いて計測する 24 もう速い mp4エンコード 1回の実行に69ミリ秒 6.3倍
25. 25 お得 ファイルサイズも半分少しになっている
26. 26 • しかしメモリ確保を43倍やっているのでもう少し減らしたい 富豪すぎた mp4エンコード 1回の実行に176万回もメモリを確保している
27. 27 • NRGBAをYUV420Pに変換する時にメモリアロケーション回数が跳ね上がっていた エンコード最適化
28. 28 • color.NRGBA 型が color.Color 型にBoxingされる際にメモリアロケーションがされまくっ ていた ◦ → image.NRGBA 型にアサーションすることでアロケーションを回避 エンコード最適化
29. • 元のGIFエンコードよりも 12.2倍 高速になった • また、メモリ確保回数はGIFエンコードと比べて 0.013% になった 29 結果 1回の実行に46ミリ秒 爆速
30. もっと！ 30 ※ 最終日はずっとチューニングしていた
31. • 色空間の変換で毎フレーム確保されていたバッファを使い回す • 元のGIFエンコードよりも 14.8倍 高速になった 31 NRGBA32→YUV420P変換 1回の実行に38ミリ秒
32. • 色空間の変換で23ms、フレームの書き込みで15msかかっている • どちらかを改善したい 32 速度的なボトルネック 変換部分のありなしで 2桁も変わる
33. • 自前の色空間変換を捨てて libswscale を使ってみる ◦ SWS_FAST_BILINEAR フラグで変換するとかなり速かった（約 17ms） • 元のGIFエンコードよりも 19.1倍 高速になった 33 libswscaleを使う 1回の実行に29ミリ秒
34. • なったが、かなり変換時間にはブレがある ◦ 自前の場合は安定して37ms〜42msかかっていた ◦ swscaleでは27〜32msかかることは多いが、たまに60msになったりする 34 libswscaleを使う 1回の実行に29ミリ秒
35. 35 感想 • 複数の環境で問題なく動作すること、いずれ本番環境に乗せることを見据えて品質を保 つことなどを強く意識させられた 8日間でした • FFmpegを延々と触っていられて楽しかったです ◦ 実装のためにドキュメントを普段よりじっくりと読めたので解像度がなんとなく上がった 気がします • シェルが書けないとこんなに辛いんだなと思いました ◦ 8日間で一番苦労したのはシェルスクリプトでした
36. 36 8日間ありがとうございました！！！
 最後に メンターのnontanさん、人事のkamikoさん、配信技術部のみなさま、
 お世話になりました、ありがとうございました！
