Kubernetesで作るLLM推論基盤（OCHaCafe Season 12 #1）

Transcript

1. Kubernetesで実現する LLM推論基盤 Yuki Sogawa ⽇本オラクル
2. ⾃⼰紹介 バックグラウンド ⼤阪⼤学でデータセンターの省電⼒化の研究をしていました 趣味 ギター、バイク、ゲームなど 曽川 宥輝 ⽇本オラクル CloudNative/AI,ML クラウドエンジニア Copyright © 2026, Oracle and/or its affiliates 2

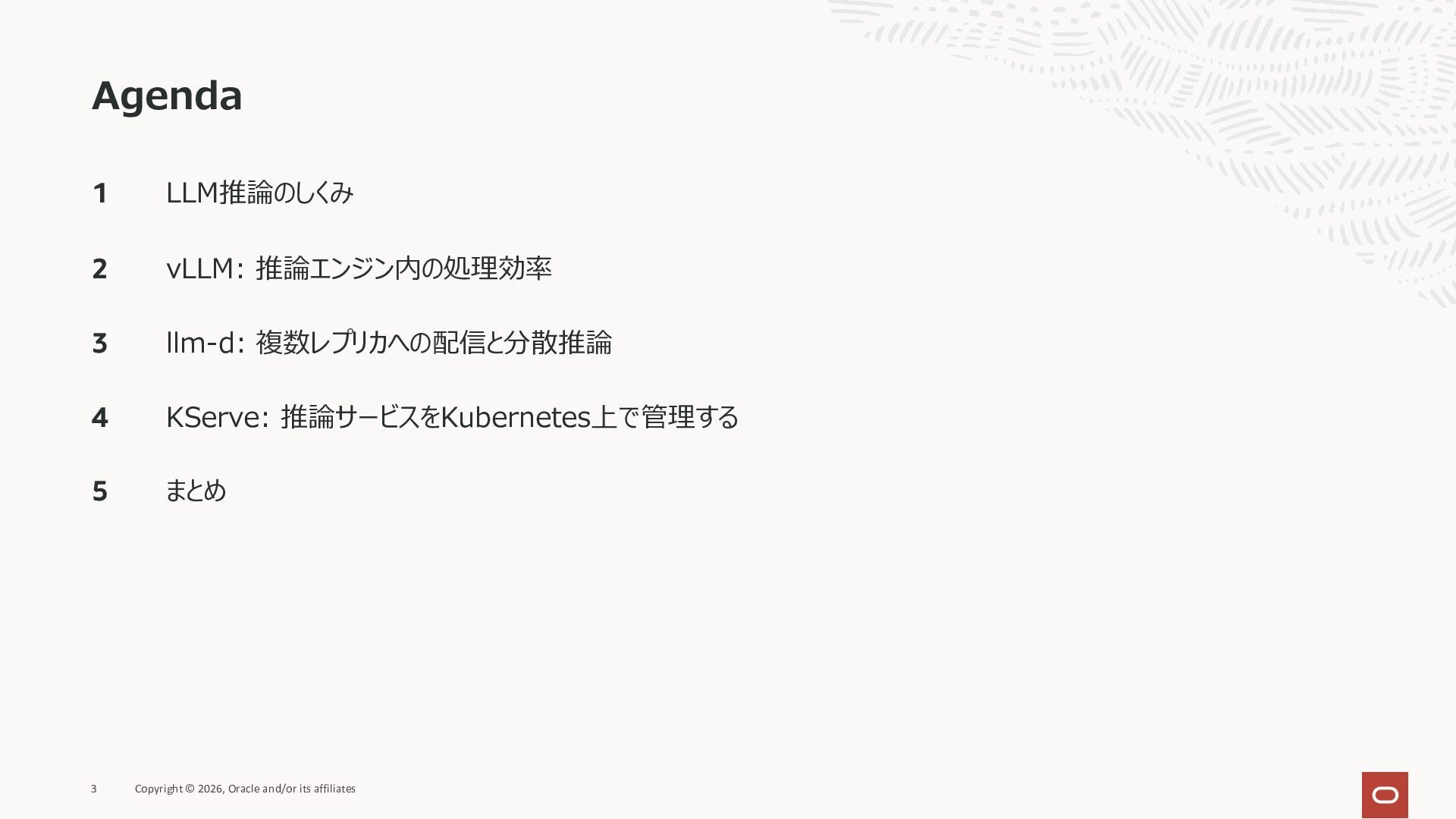

3. Agenda 1 LLM推論のしくみ 2 vLLM: 推論エンジン内の処理効率 3 llm-d: 複数レプリカへの配信と分散推論 4 KServe: 推論サービスをKubernetes上で管理する 5 まとめ 3 Copyright © 2026, Oracle and/or its affiliates
4. LLM推論の仕組み

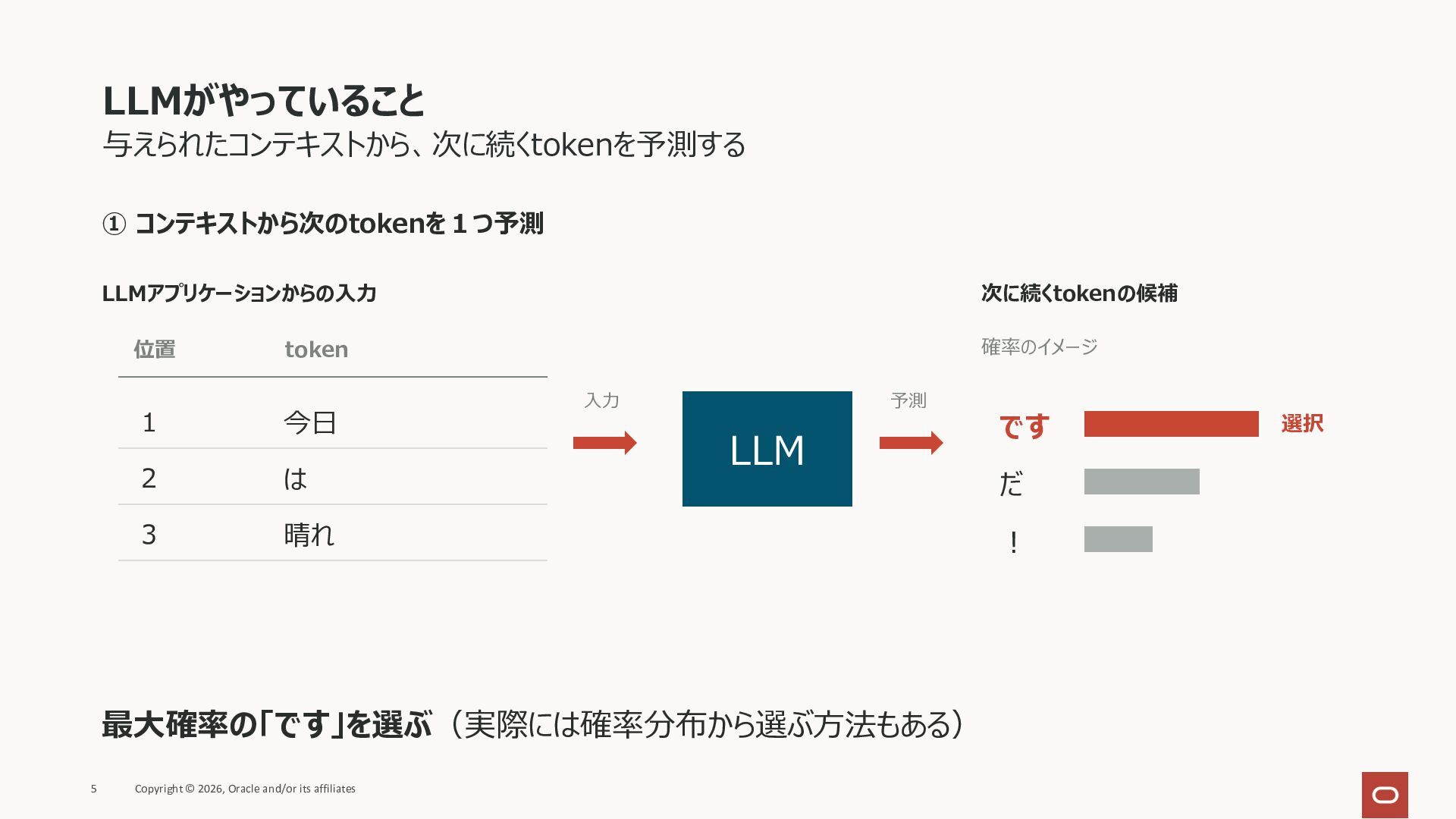

5. LLMがやっていること 与えられたコンテキストから、次に続くtokenを予測する ① コンテキストから次のtokenを１つ予測 LLMアプリケーションからの⼊⼒ 位置 次に続くtokenの候補 確率のイメージ token 1 今⽇ 2 は 3 晴れ ⼊⼒ 予測 LLM 最⼤確率の「です」を選ぶ（実際には確率分布から選ぶ⽅法もある） 5 Copyright © 2026, Oracle and/or its affiliates です だ ︕ 選択

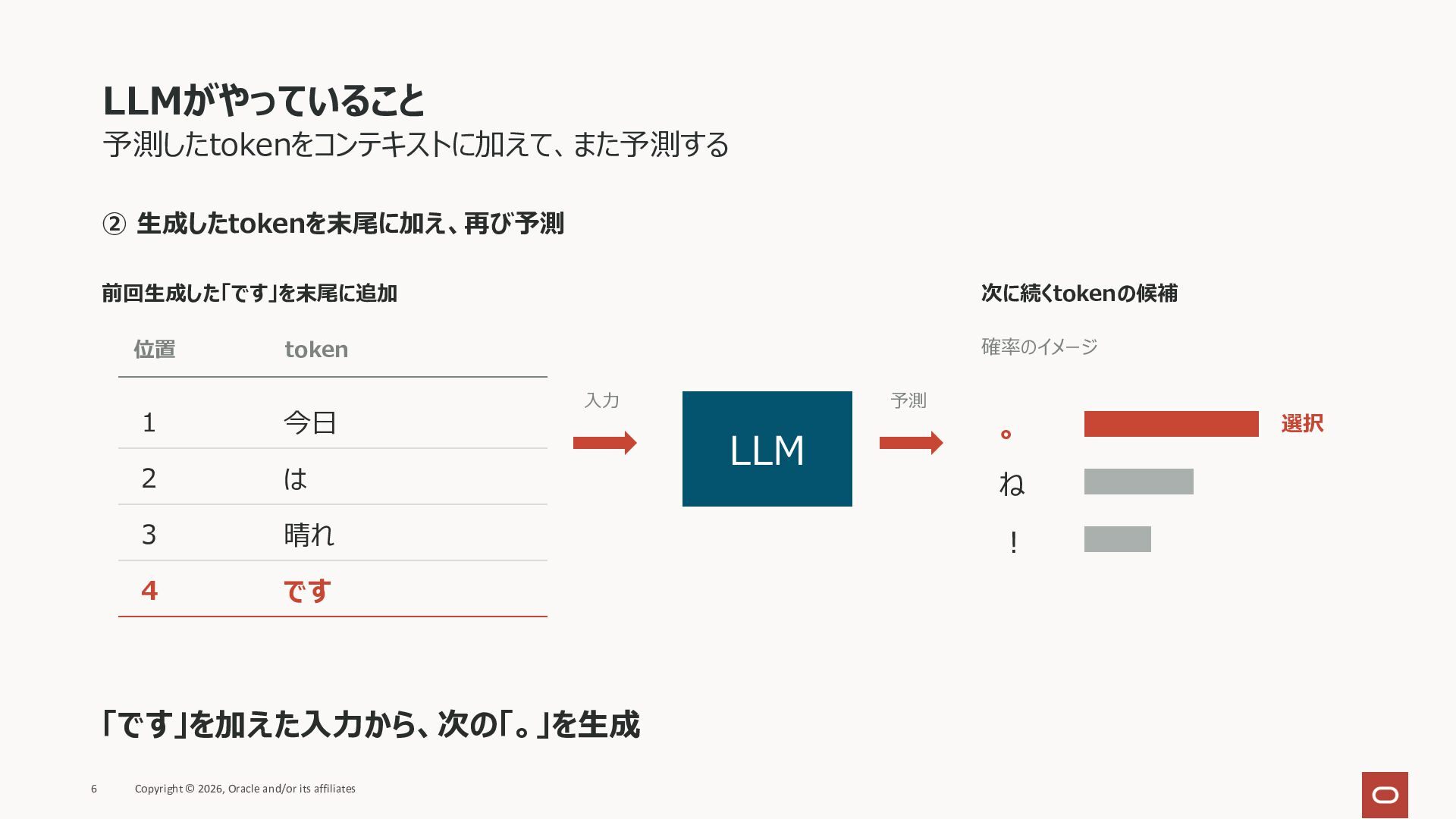

6. LLMがやっていること 予測したtokenをコンテキストに加えて、また予測する ② ⽣成したtokenを末尾に加え、再び予測 前回⽣成した「です」を末尾に追加 位置 次に続くtokenの候補 確率のイメージ token 1 今⽇ 2 は 3 晴れ 4 です ⼊⼒ 「です」を加えた⼊⼒から、次の「。」を⽣成 6 Copyright © 2026, Oracle and/or its affiliates 予測 LLM 。 ね ︕ 選択

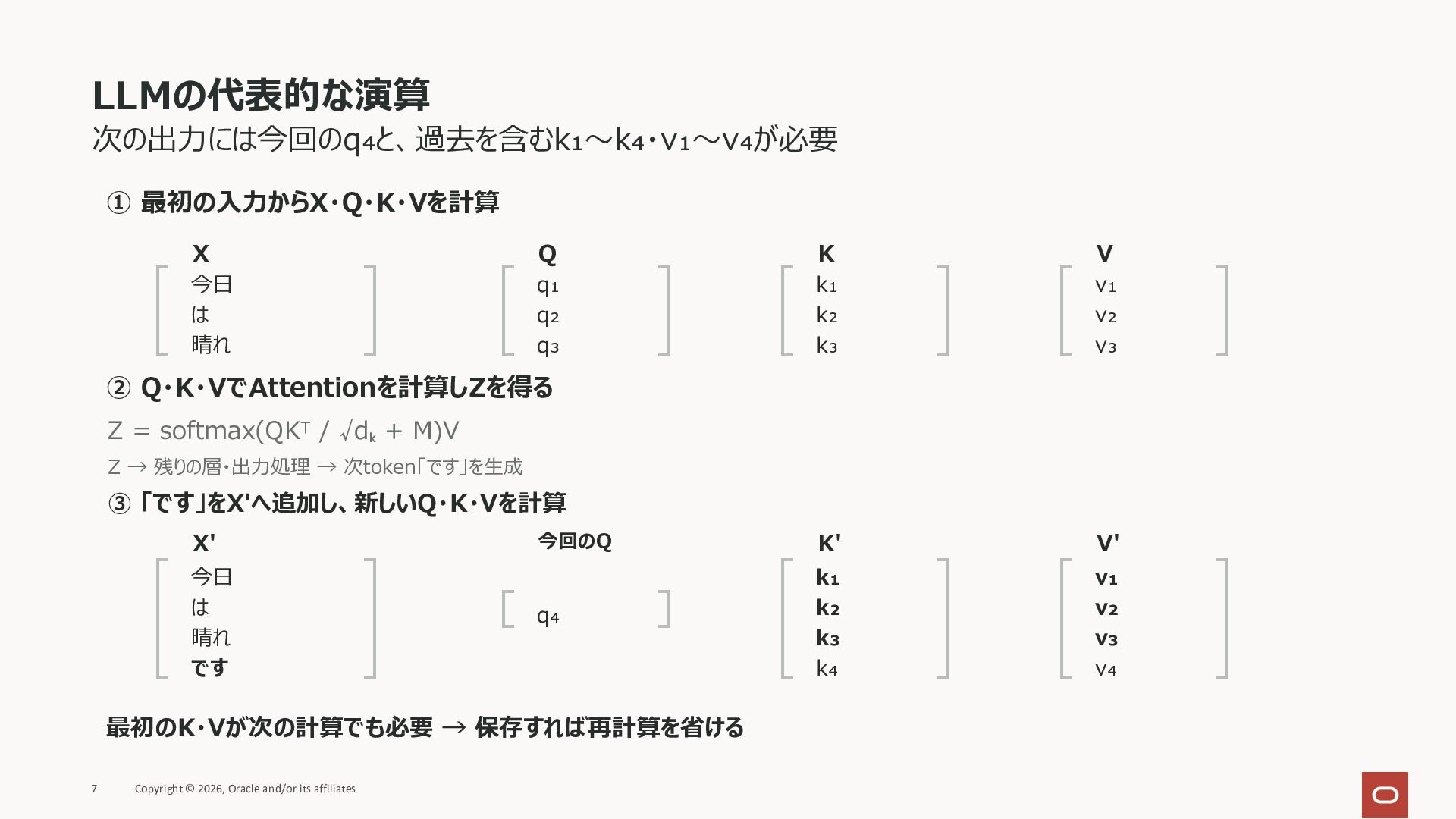

7. LLMの代表的な演算 次の出⼒には今回のq₄と、過去を含むk₁〜k₄・v₁〜v₄が必要 ① 最初の⼊⼒からX・Q・K・Vを計算 X Q K V 今⽇ は 晴れ q₁ q₂ q₃ k₁ k₂ k₃ v₁ v₂ v₃ 今回のQ K′ V′ q₄ k₁ k₂ k₃ k₄ v₁ v₂ v₃ v₄ ② Q・K・VでAttentionを計算しZを得る Z = softmax(QKᵀ / √dₖ + M)V Z → 残りの層・出⼒処理 → 次token「です」を⽣成 ③ 「です」をX′へ追加し、新しいQ・K・Vを計算 X′ 今⽇ は 晴れ です 最初のK・Vが次の計算でも必要 → 保存すれば再計算を省ける 7 Copyright © 2026, Oracle and/or its affiliates

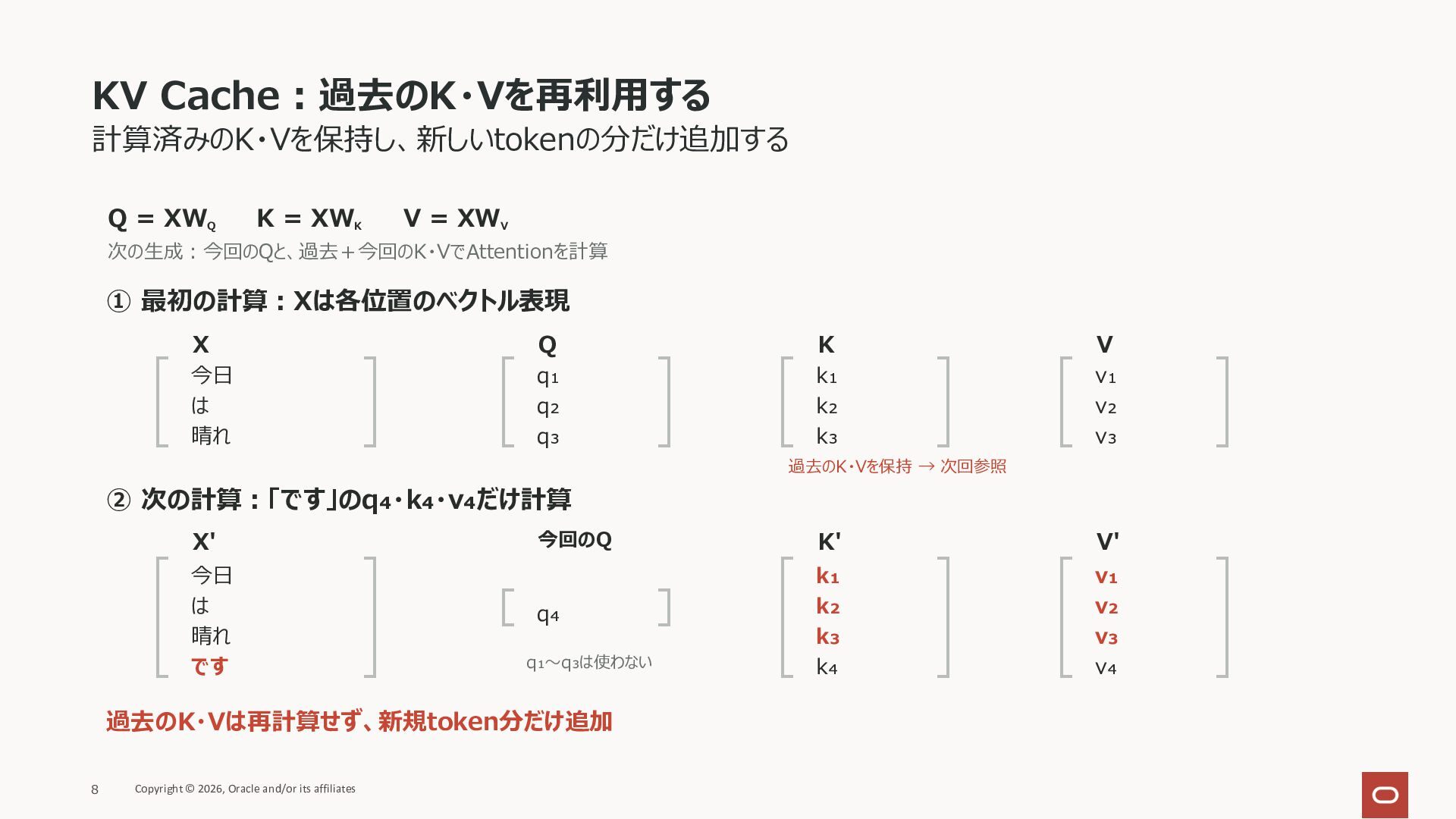

8. KV Cache︓過去のK・Vを再利⽤する 計算済みのK・Vを保持し、新しいtokenの分だけ追加する Q = XWQ K = XWK V = XWV 次の⽣成︓今回のQと、過去＋今回のK・VでAttentionを計算 ① 最初の計算︓Xは各位置のベクトル表現 X Q K V 今⽇ は 晴れ q₁ q₂ q₃ k₁ k₂ k₃ v₁ v₂ v₃ 過去のK・Vを保持 → 次回参照 ② 次の計算︓「です」のq₄・k₄・v₄だけ計算 X′ 今⽇ は 晴れ です 今回のQ K′ V′ q₄ k₁ k₂ k₃ k₄ v₁ v₂ v₃ v₄ q₁〜q₃は使わない 過去のK・Vは再計算せず、新規token分だけ追加 8 Copyright © 2026, Oracle and/or its affiliates

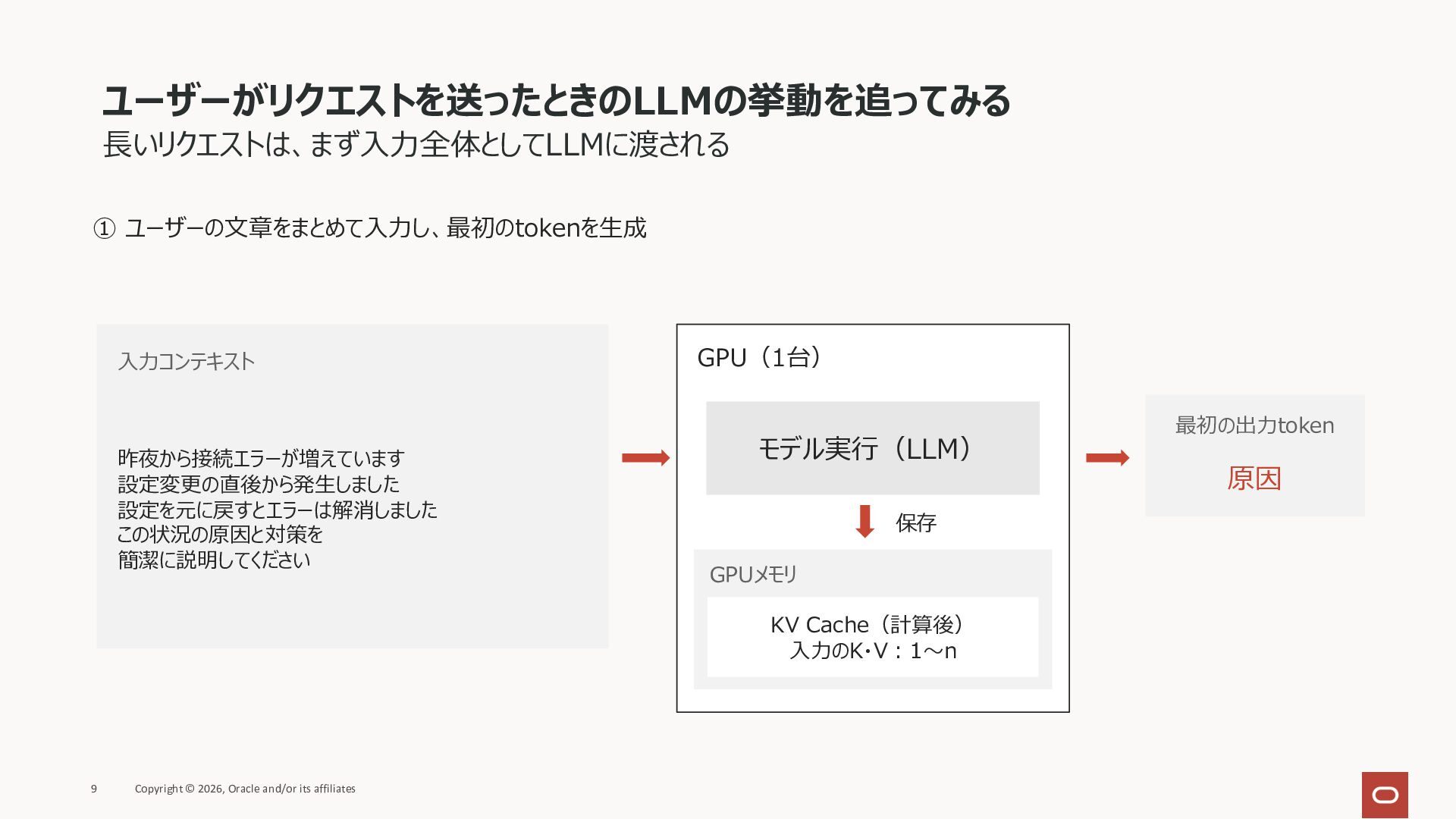

9. ユーザーがリクエストを送ったときのLLMの挙動を追ってみる ⻑いリクエストは、まず⼊⼒全体としてLLMに渡される ① ユーザーの⽂章をまとめて⼊⼒し、最初のtokenを⽣成 ⼊⼒コンテキスト 昨夜から接続エラーが増えています 設定変更の直後から発⽣しました 設定を元に戻すとエラーは解消しました この状況の原因と対策を 簡潔に説明してください GPU（1台） モデル実⾏（LLM） 保存 GPUメモリ KV Cache（計算後） ⼊⼒のK・V︓1〜n 9 Copyright © 2026, Oracle and/or its affiliates 最初の出⼒token 原因

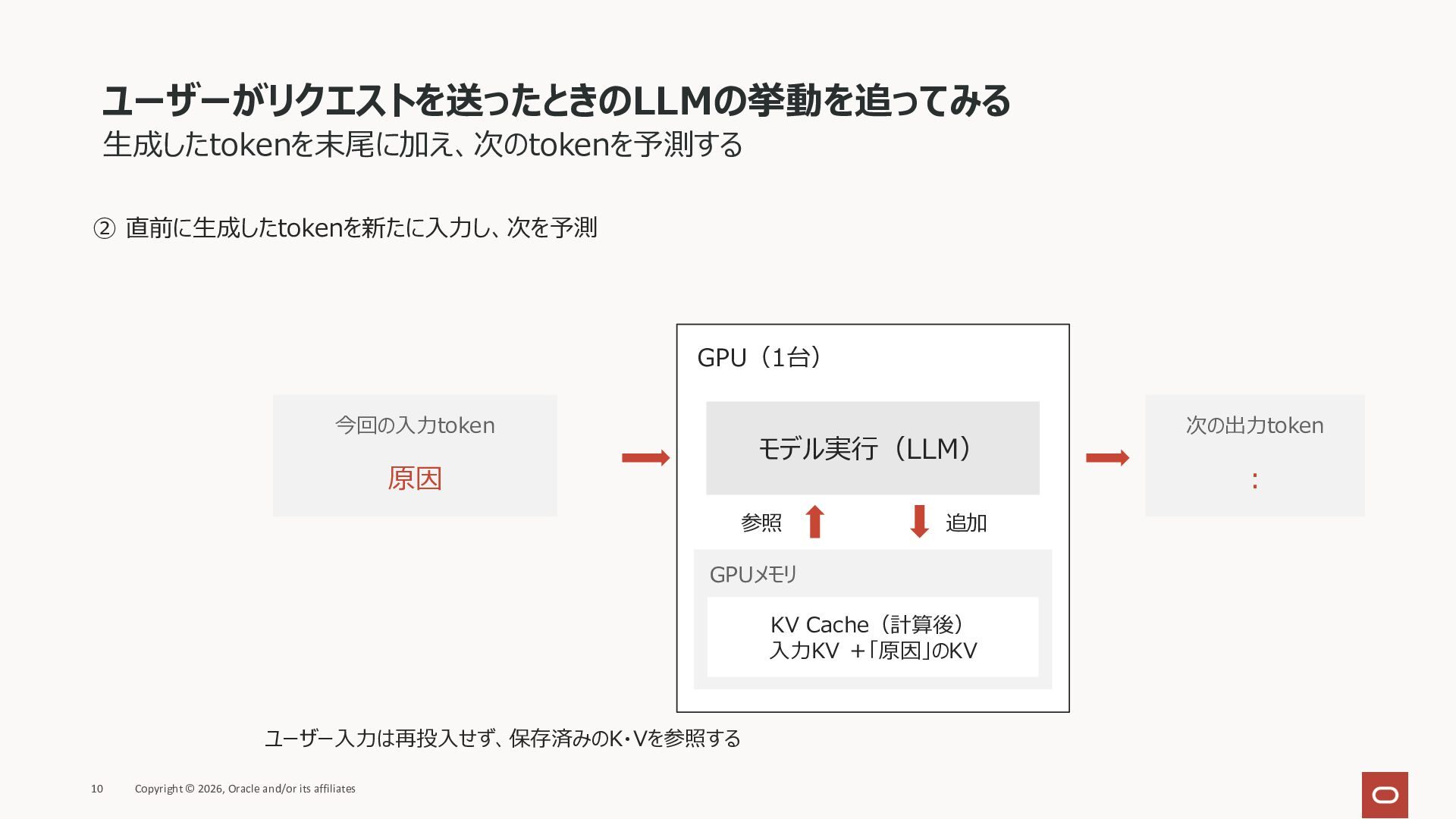

10. ユーザーがリクエストを送ったときのLLMの挙動を追ってみる ⽣成したtokenを末尾に加え、次のtokenを予測する ② 直前に⽣成したtokenを新たに⼊⼒し、次を予測 GPU（1台） 今回の⼊⼒token モデル実⾏（LLM） 原因 参照 追加 GPUメモリ KV Cache（計算後） ⼊⼒KV ＋「原因」のKV ユーザー⼊⼒は再投⼊せず、保存済みのK・Vを参照する 10 Copyright © 2026, Oracle and/or its affiliates 次の出⼒token ︓

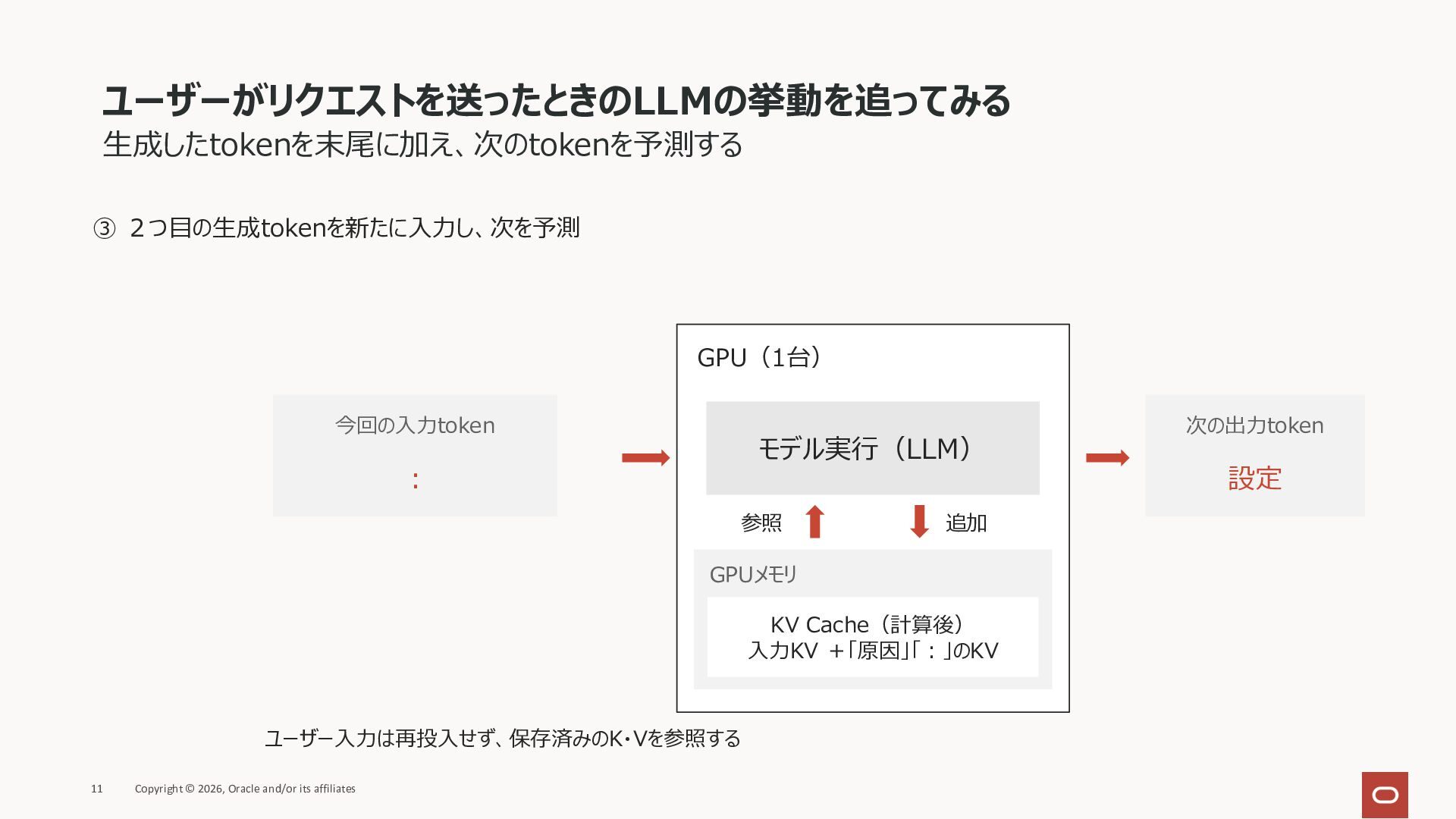

11. ユーザーがリクエストを送ったときのLLMの挙動を追ってみる ⽣成したtokenを末尾に加え、次のtokenを予測する ③ ２つ⽬の⽣成tokenを新たに⼊⼒し、次を予測 GPU（1台） 今回の⼊⼒token モデル実⾏（LLM） ︓ 参照 追加 GPUメモリ KV Cache（計算後） ⼊⼒KV ＋「原因」「︓」のKV ユーザー⼊⼒は再投⼊せず、保存済みのK・Vを参照する 11 Copyright © 2026, Oracle and/or its affiliates 次の出⼒token 設定

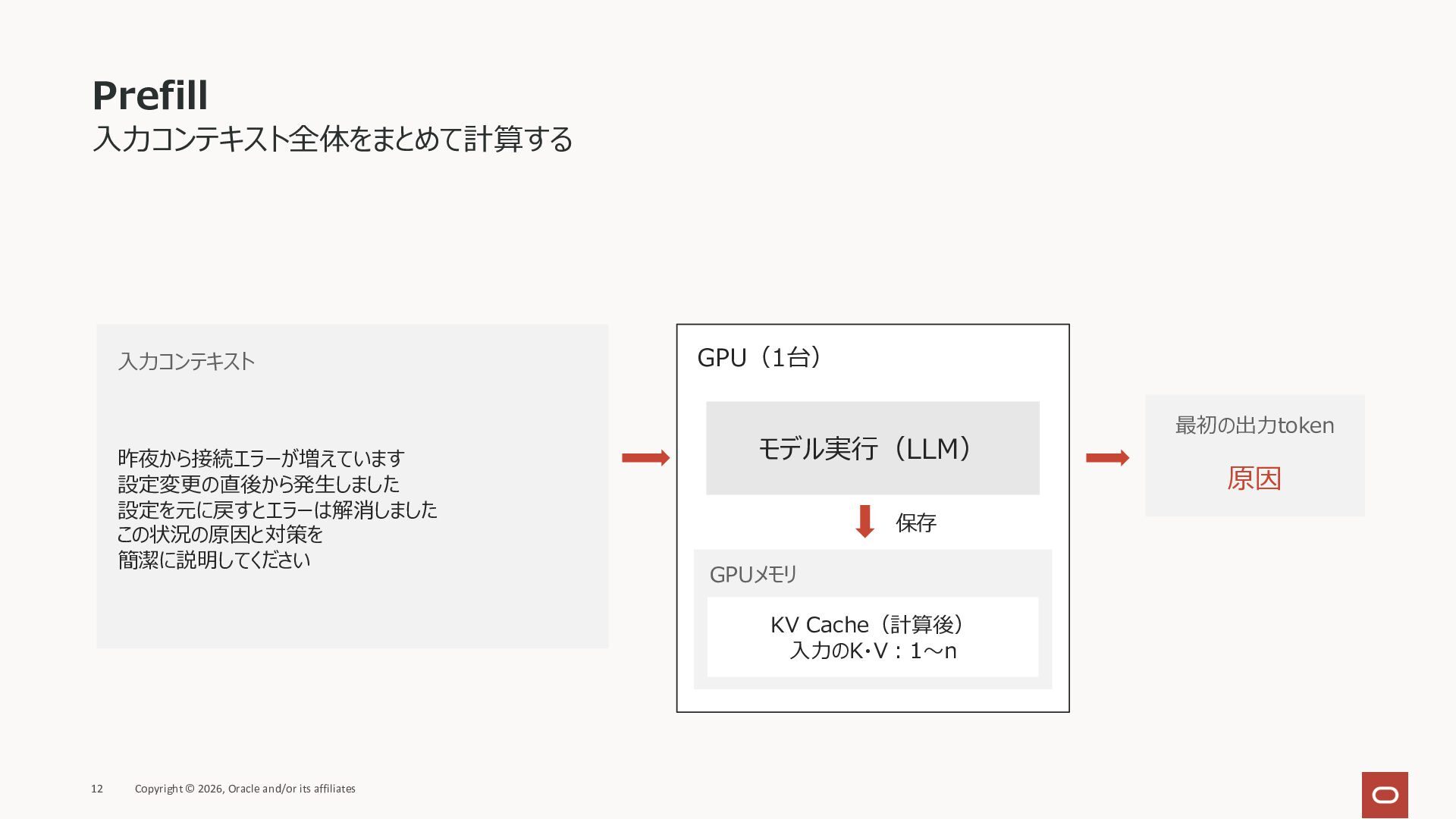

12. Prefill ⼊⼒コンテキスト全体をまとめて計算する ⼊⼒コンテキスト 昨夜から接続エラーが増えています 設定変更の直後から発⽣しました 設定を元に戻すとエラーは解消しました この状況の原因と対策を 簡潔に説明してください GPU（1台） モデル実⾏（LLM） 保存 GPUメモリ KV Cache（計算後） ⼊⼒のK・V︓1〜n 12 Copyright © 2026, Oracle and/or its affiliates 最初の出⼒token 原因

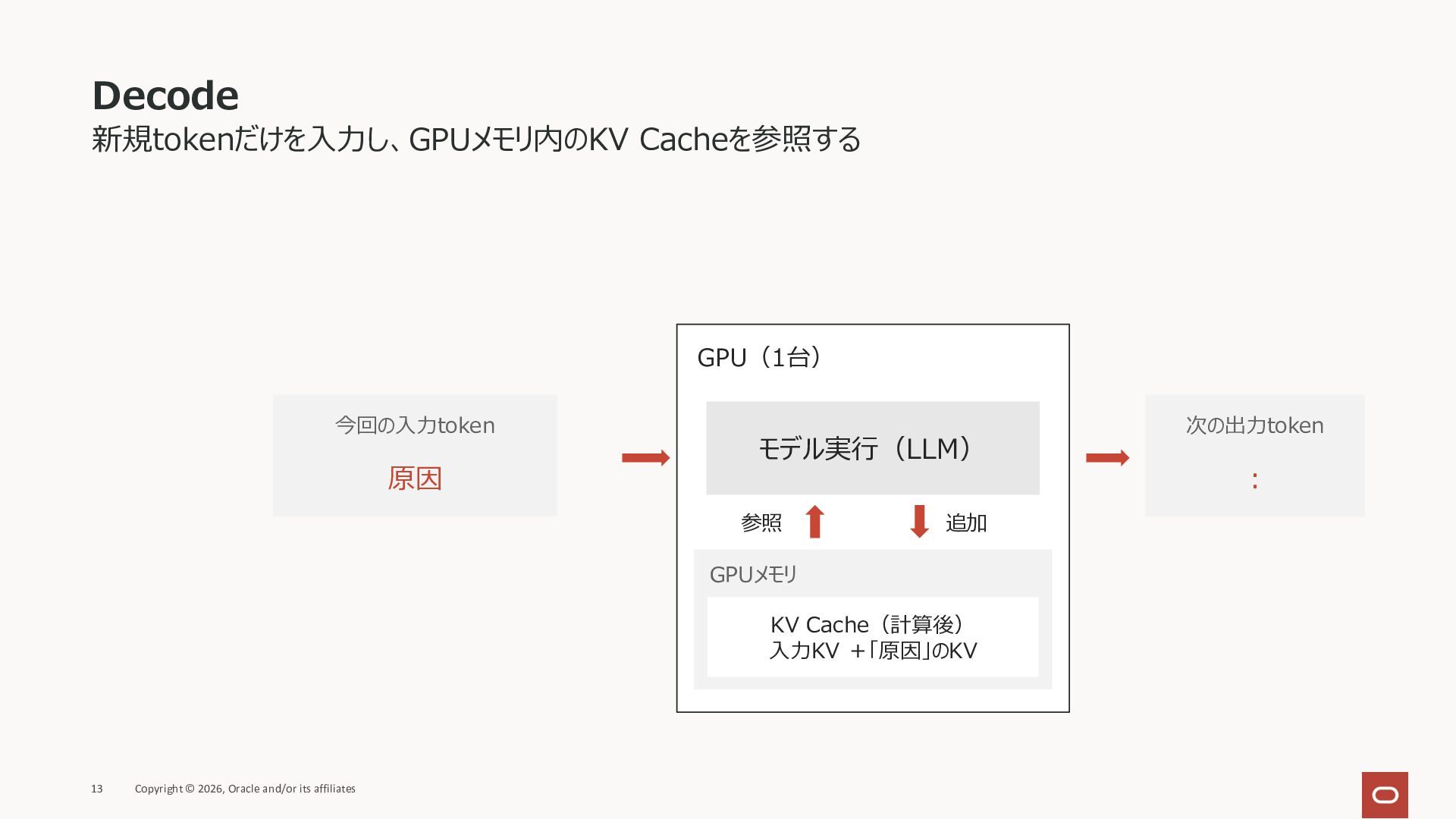

13. Decode 新規tokenだけを⼊⼒し、GPUメモリ内のKV Cacheを参照する GPU（1台） 今回の⼊⼒token 原因 モデル実⾏（LLM） 参照 追加 GPUメモリ KV Cache（計算後） ⼊⼒KV ＋「原因」のKV 13 Copyright © 2026, Oracle and/or its affiliates 次の出⼒token ︓

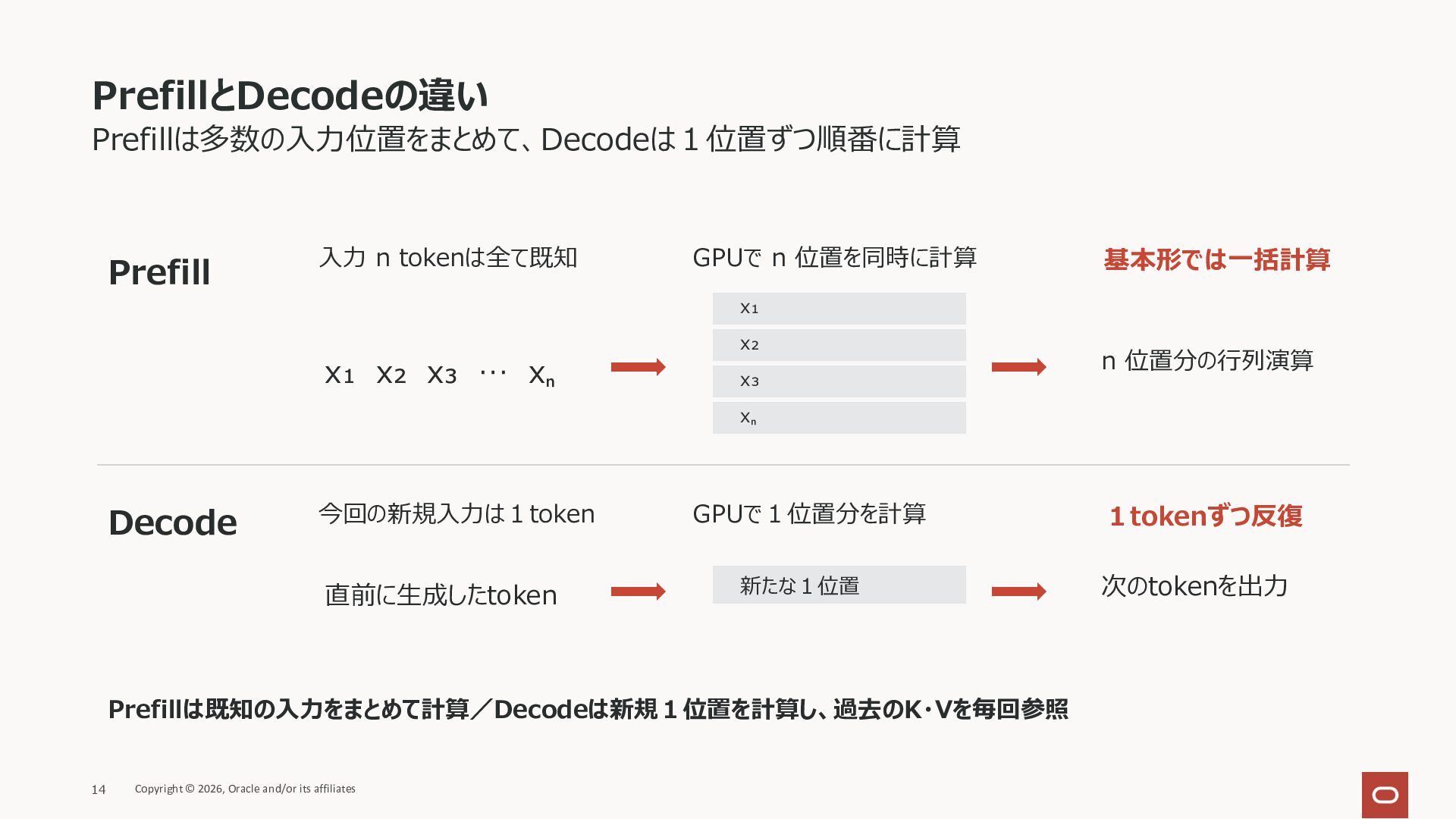

14. PrefillとDecodeの違い Prefillは多数の⼊⼒位置をまとめて、Decodeは１位置ずつ順番に計算 Prefill ⼊⼒ n tokenは全て既知 GPUで n 位置を同時に計算 基本形では⼀括計算 x₁ x₁ x₂ x₃ … xₙ x₂ x₃ n 位置分の⾏列演算 xₙ Decode 今回の新規⼊⼒は１token 直前に⽣成したtoken GPUで１位置分を計算 １tokenずつ反復 新たな１位置 次のtokenを出⼒ Prefillは既知の⼊⼒をまとめて計算／Decodeは新規１位置を計算し、過去のK・Vを毎回参照 14 Copyright © 2026, Oracle and/or its affiliates

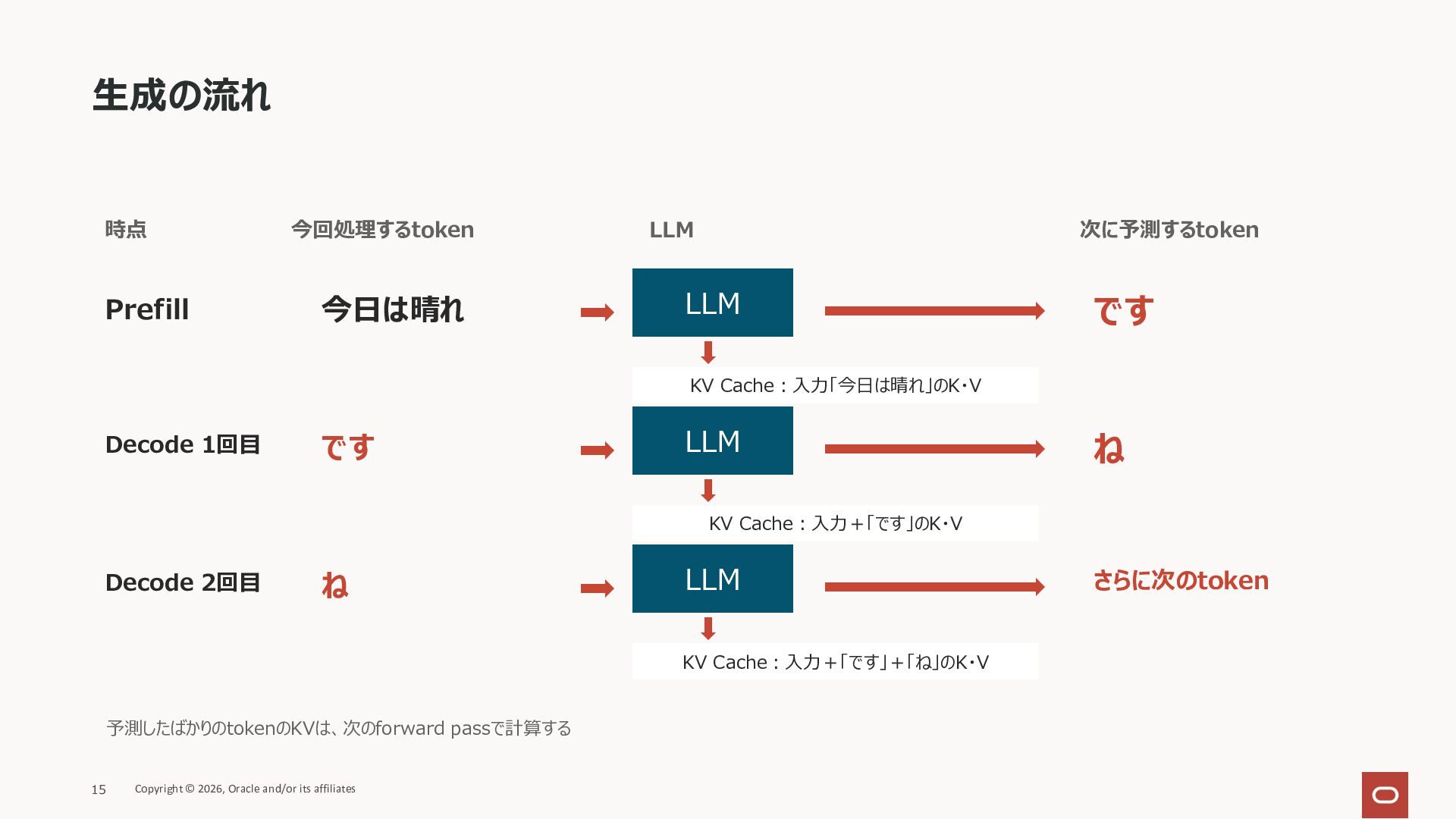

15. ⽣成の流れ 時点 Prefill 今回処理するtoken 今⽇は晴れ LLM 次に予測するtoken LLM です KV Cache︓⼊⼒「今⽇は晴れ」のK・V Decode 1回⽬ です LLM ね KV Cache︓⼊⼒＋「です」のK・V Decode 2回⽬ ね LLM KV Cache︓⼊⼒＋「です」＋「ね」のK・V 予測したばかりのtokenのKVは、次のforward passで計算する 15 Copyright © 2026, Oracle and/or its affiliates さらに次のtoken

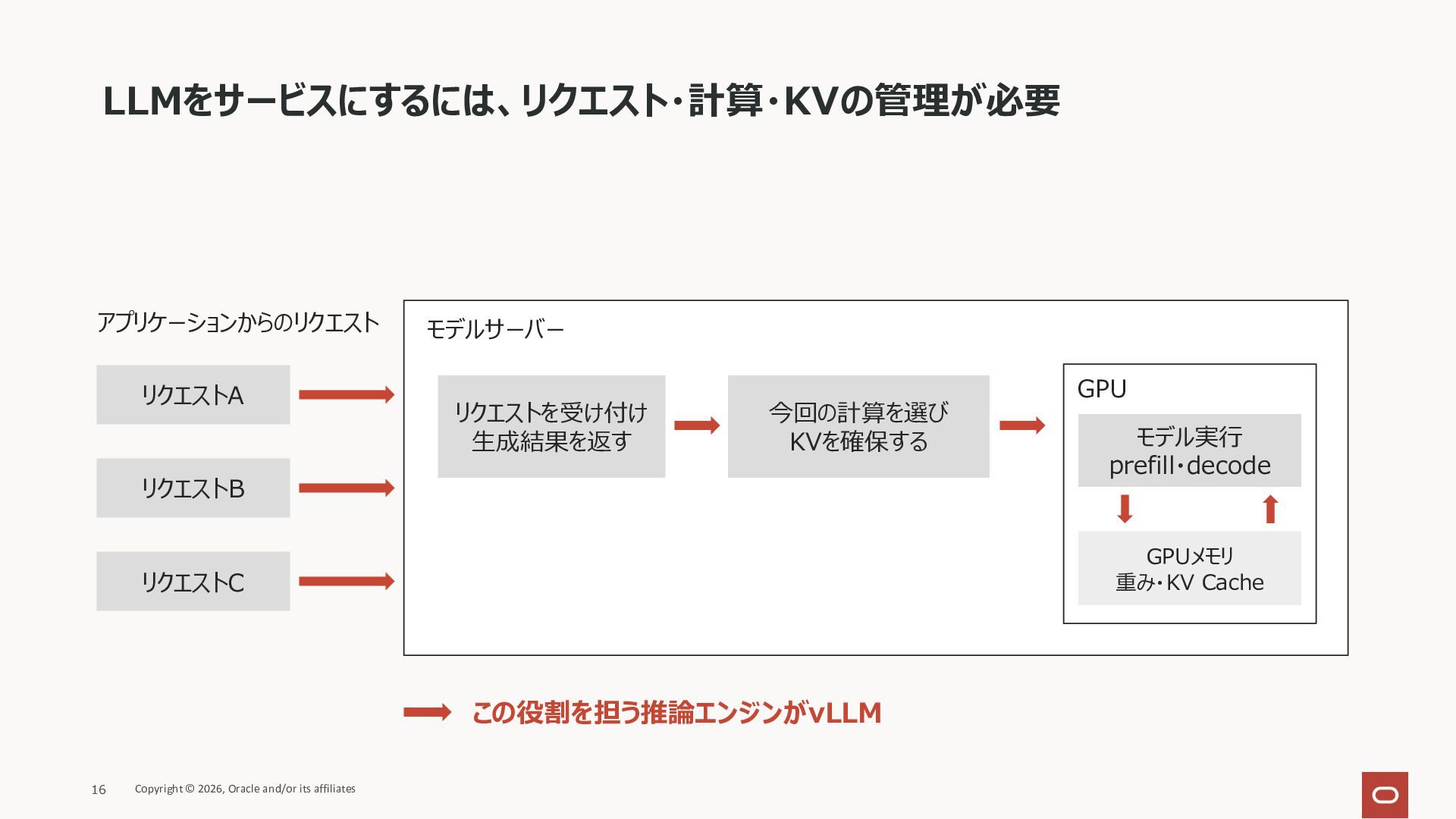

16. LLMをサービスにするには、リクエスト・計算・KVの管理が必要 アプリケーションからのリクエスト リクエストA モデルサーバー リクエストを受け付け ⽣成結果を返す 今回の計算を選び KVを確保する リクエストB この役割を担う推論エンジンがvLLM Copyright © 2026, Oracle and/or its affiliates モデル実⾏ prefill・decode GPUメモリ 重み・KV Cache リクエストC 16 GPU
17. vLLM 推論エンジン内の処理効率を⾼める

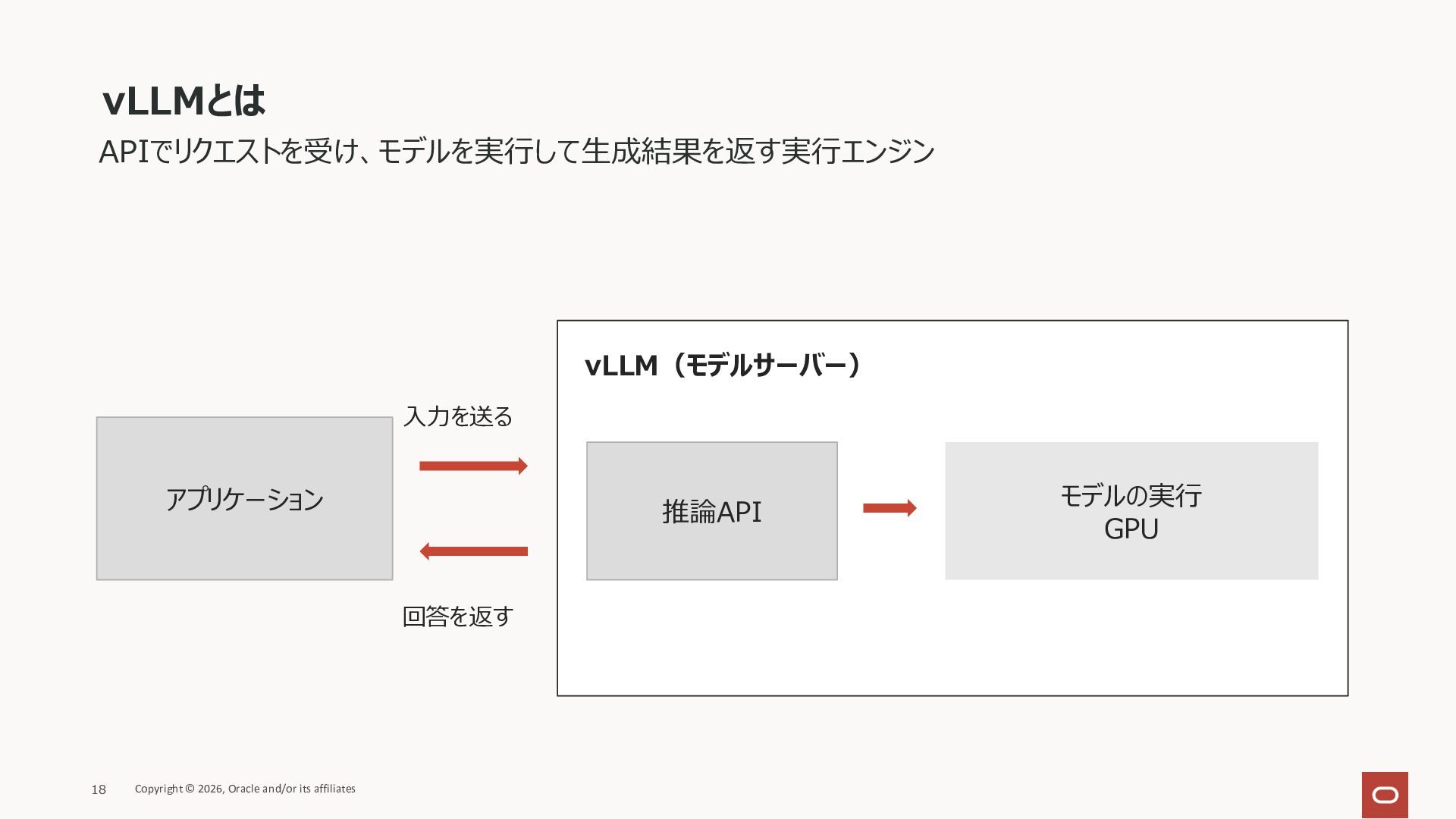

18. vLLMとは APIでリクエストを受け、モデルを実⾏して⽣成結果を返す実⾏エンジン vLLM（モデルサーバー） ⼊⼒を送る アプリケーション 推論API 回答を返す 18 Copyright © 2026, Oracle and/or its affiliates モデルの実⾏ GPU

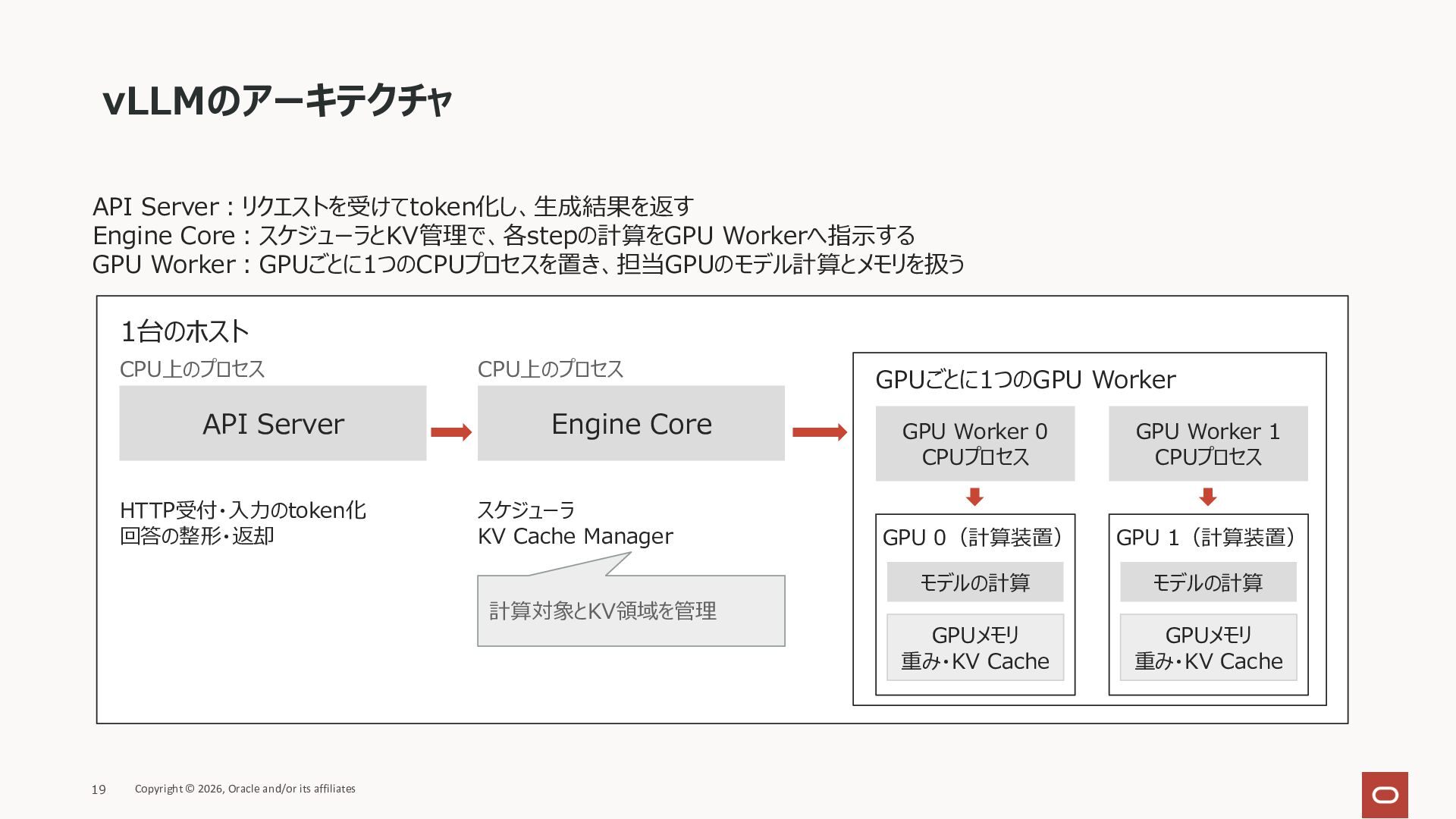

19. vLLMのアーキテクチャ API Server︓リクエストを受けてtoken化し、⽣成結果を返す Engine Core︓スケジューラとKV管理で、各stepの計算をGPU Workerへ指⽰する GPU Worker︓GPUごとに1つのCPUプロセスを置き、担当GPUのモデル計算とメモリを扱う 1台のホスト CPU上のプロセス API Server HTTP受付・⼊⼒のtoken化 回答の整形・返却 CPU上のプロセス Engine Core スケジューラ KV Cache Manager 計算対象とKV領域を管理 19 Copyright © 2026, Oracle and/or its affiliates GPUごとに1つのGPU Worker GPU Worker 0 CPUプロセス GPU Worker 1 CPUプロセス GPU 0（計算装置） GPU 1（計算装置） モデルの計算 モデルの計算 GPUメモリ 重み・KV Cache GPUメモリ 重み・KV Cache

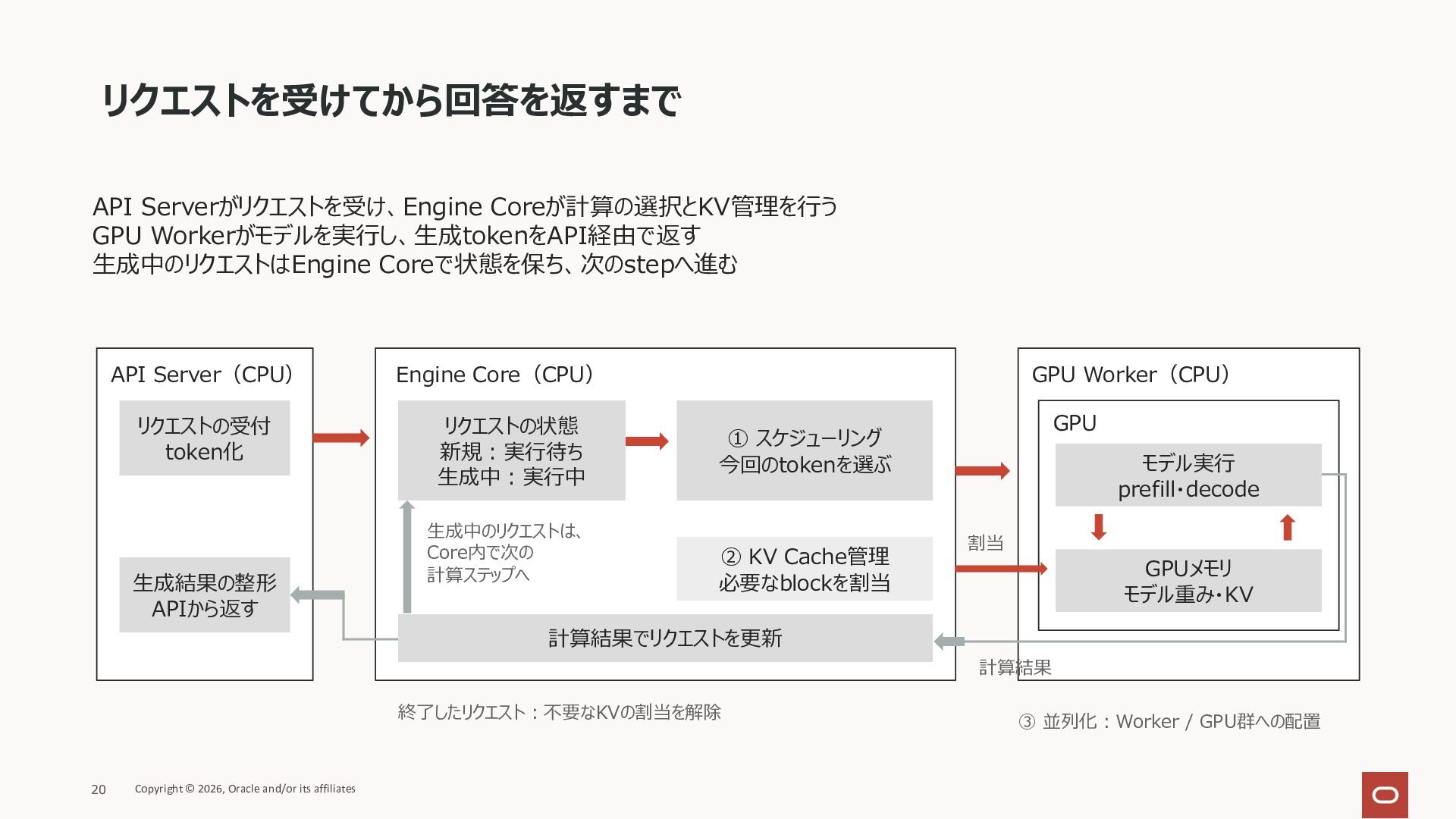

20. リクエストを受けてから回答を返すまで API Serverがリクエストを受け、Engine Coreが計算の選択とKV管理を⾏う GPU Workerがモデルを実⾏し、⽣成tokenをAPI経由で返す ⽣成中のリクエストはEngine Coreで状態を保ち、次のstepへ進む API Server（CPU） Engine Core（CPU） リクエストの受付 token化 リクエストの状態 新規︓実⾏待ち ⽣成中︓実⾏中 ⽣成結果の整形 APIから返す ⽣成中のリクエストは、 Core内で次の 計算ステップへ GPU Worker（CPU） GPU ① スケジューリング 今回のtokenを選ぶ ② KV Cache管理 必要なblockを割当 モデル実⾏ prefill・decode 割当 GPUメモリ モデル重み・KV 計算結果でリクエストを更新 計算結果 終了したリクエスト︓不要なKVの割当を解除 20 Copyright © 2026, Oracle and/or its affiliates ③ 並列化︓Worker / GPU群への配置

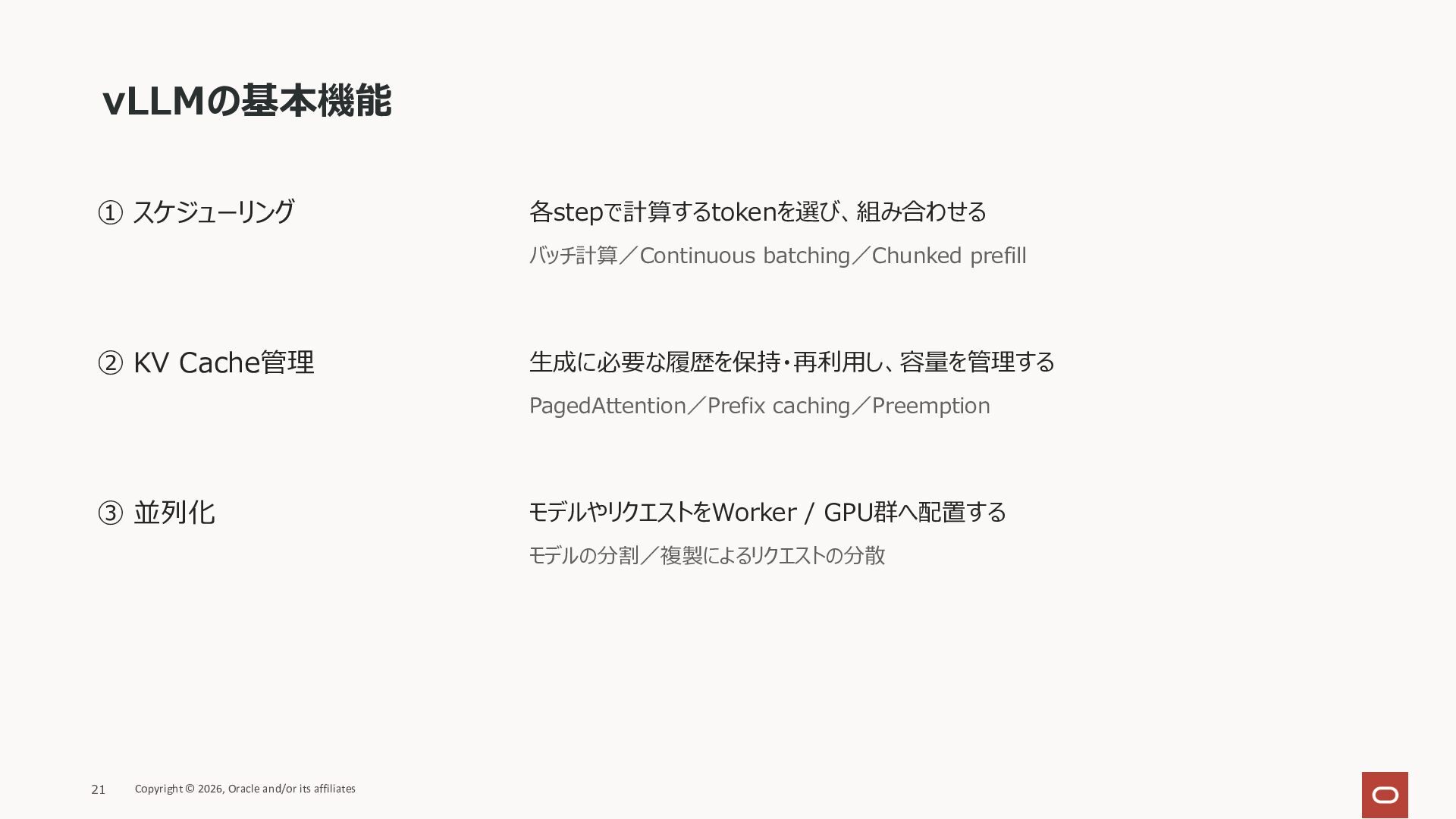

21. vLLMの基本機能 ① スケジューリング 各stepで計算するtokenを選び、組み合わせる バッチ計算／Continuous batching／Chunked prefill ② KV Cache管理 ⽣成に必要な履歴を保持・再利⽤し、容量を管理する PagedAttention／Prefix caching／Preemption ③ 並列化 モデルやリクエストをWorker / GPU群へ配置する モデルの分割／複製によるリクエストの分散 21 Copyright © 2026, Oracle and/or its affiliates

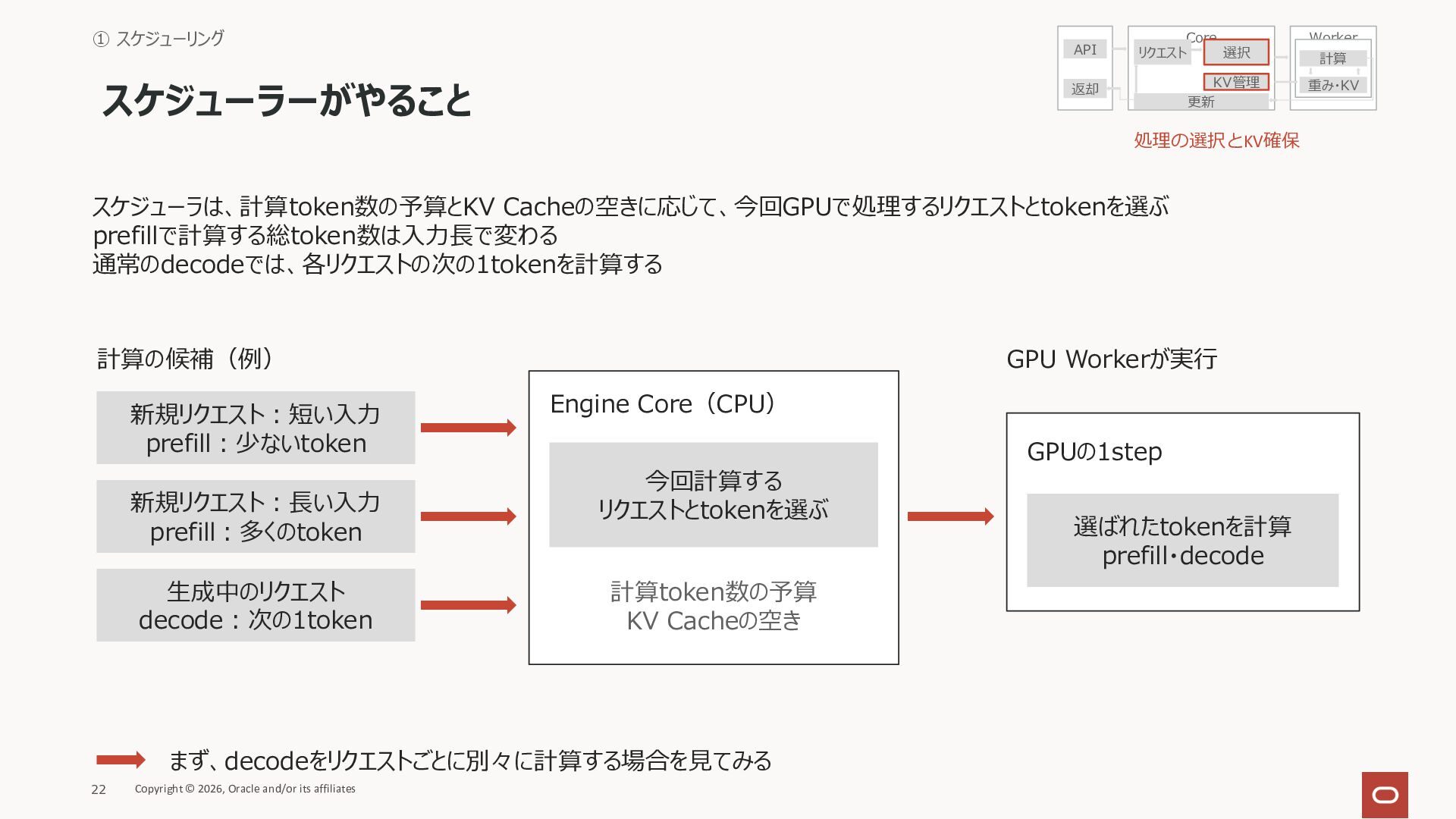

22. ① スケジューリング スケジューラーがやること API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 処理の選択とKV確保 スケジューラは、計算token数の予算とKV Cacheの空きに応じて、今回GPUで処理するリクエストとtokenを選ぶ prefillで計算する総token数は⼊⼒⻑で変わる 通常のdecodeでは、各リクエストの次の1tokenを計算する 計算の候補（例） 新規リクエスト︓短い⼊⼒ prefill︓少ないtoken 新規リクエスト︓⻑い⼊⼒ prefill︓多くのtoken ⽣成中のリクエスト decode︓次の1token GPU Workerが実⾏ Engine Core（CPU） 今回計算する リクエストとtokenを選ぶ 計算token数の予算 KV Cacheの空き まず、decodeをリクエストごとに別々に計算する場合を⾒てみる 22 Copyright © 2026, Oracle and/or its affiliates GPUの1step 選ばれたtokenを計算 prefill・decode 計算

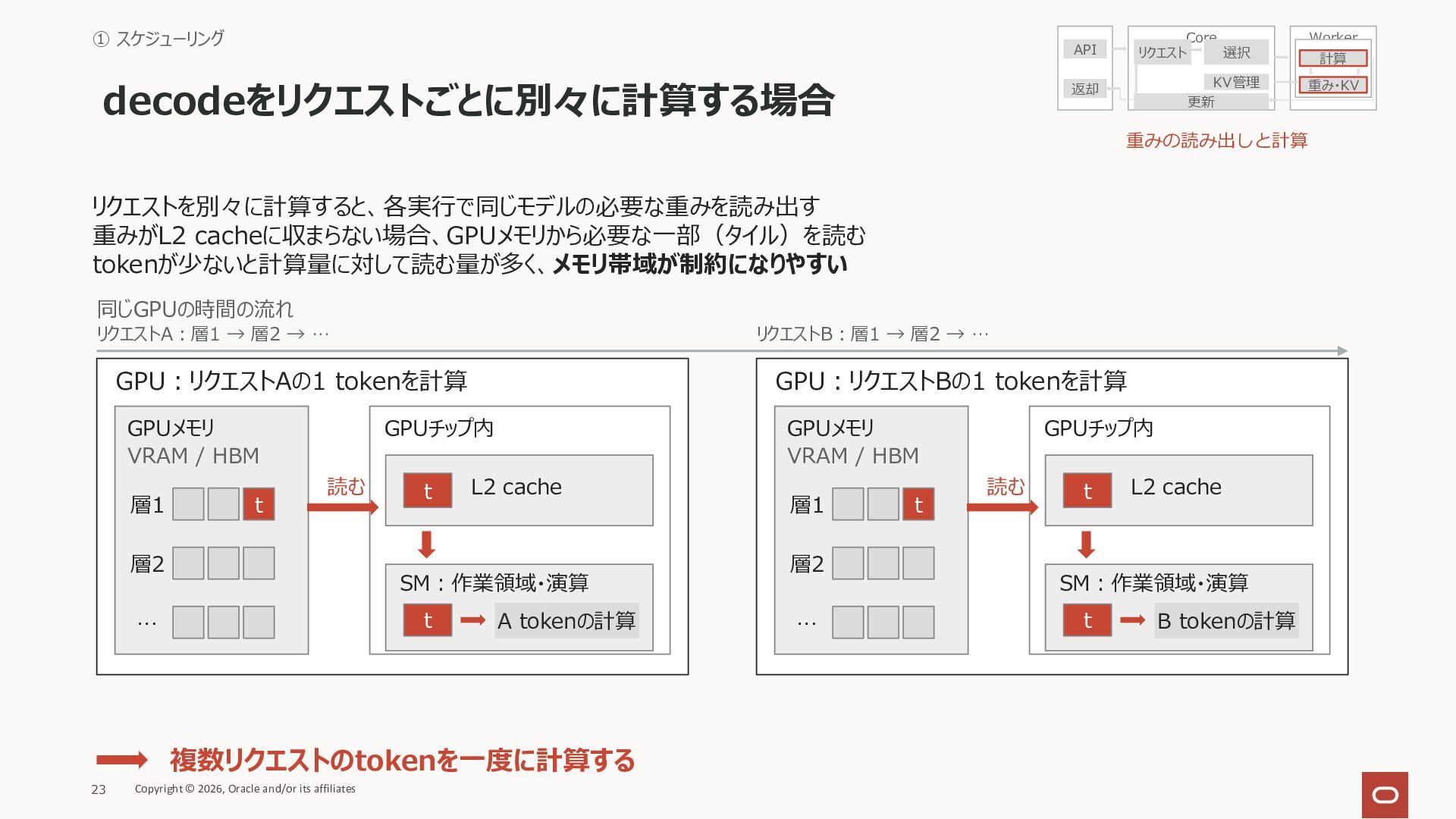

23. ① スケジューリング decodeをリクエストごとに別々に計算する場合 API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 計算 重みの読み出しと計算 リクエストを別々に計算すると、各実⾏で同じモデルの必要な重みを読み出す 重みがL2 cacheに収まらない場合、GPUメモリから必要な⼀部（タイル）を読む tokenが少ないと計算量に対して読む量が多く、メモリ帯域が制約になりやすい 同じGPUの時間の流れ リクエストA︓層1 → 層2 → … リクエストB︓層1 → 層2 → … GPU︓リクエストAの1 tokenを計算 GPU︓リクエストBの1 tokenを計算 GPUメモリ VRAM / HBM GPUメモリ VRAM / HBM 層1 t GPUチップ内 読む 層2 t L2 cache SM︓作業領域・演算 t … A tokenの計算 複数リクエストのtokenを⼀度に計算する 23 Copyright © 2026, Oracle and/or its affiliates 層1 層2 … t GPUチップ内 読む t L2 cache SM︓作業領域・演算 t B tokenの計算

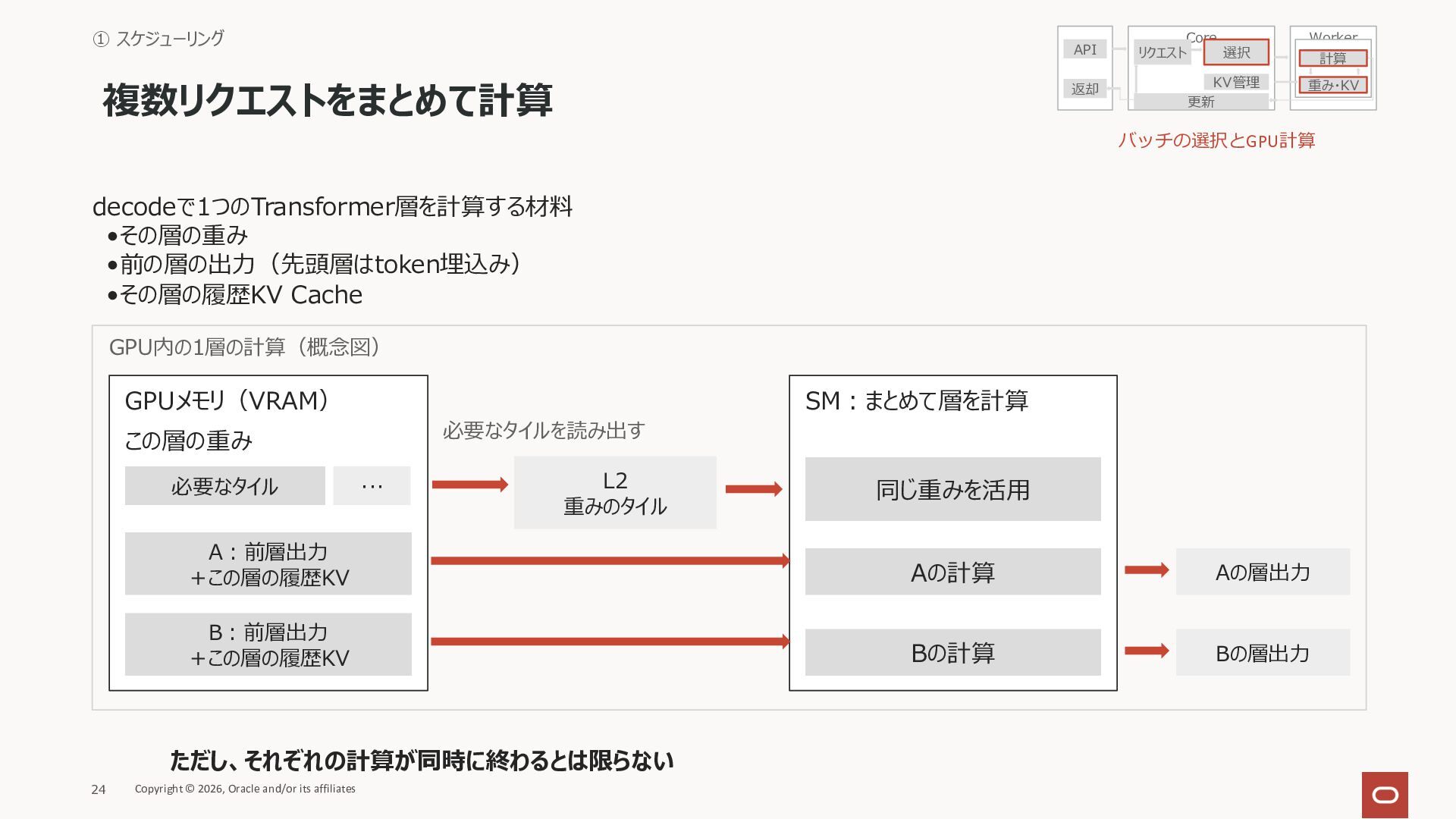

24. ① スケジューリング 複数リクエストをまとめて計算 API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 計算 バッチの選択とGPU計算 decodeで1つのTransformer層を計算する材料 •その層の重み •前の層の出⼒（先頭層はtoken埋込み） •その層の履歴KV Cache GPU内の1層の計算（概念図） GPUメモリ（VRAM） SM︓まとめて層を計算 必要なタイルを読み出す この層の重み 必要なタイル … L2 重みのタイル A︓前層出⼒ ＋この層の履歴KV Aの計算 Aの層出⼒ B︓前層出⼒ ＋この層の履歴KV Bの計算 Bの層出⼒ ただし、それぞれの計算が同時に終わるとは限らない 24 同じ重みを活⽤ Copyright © 2026, Oracle and/or its affiliates

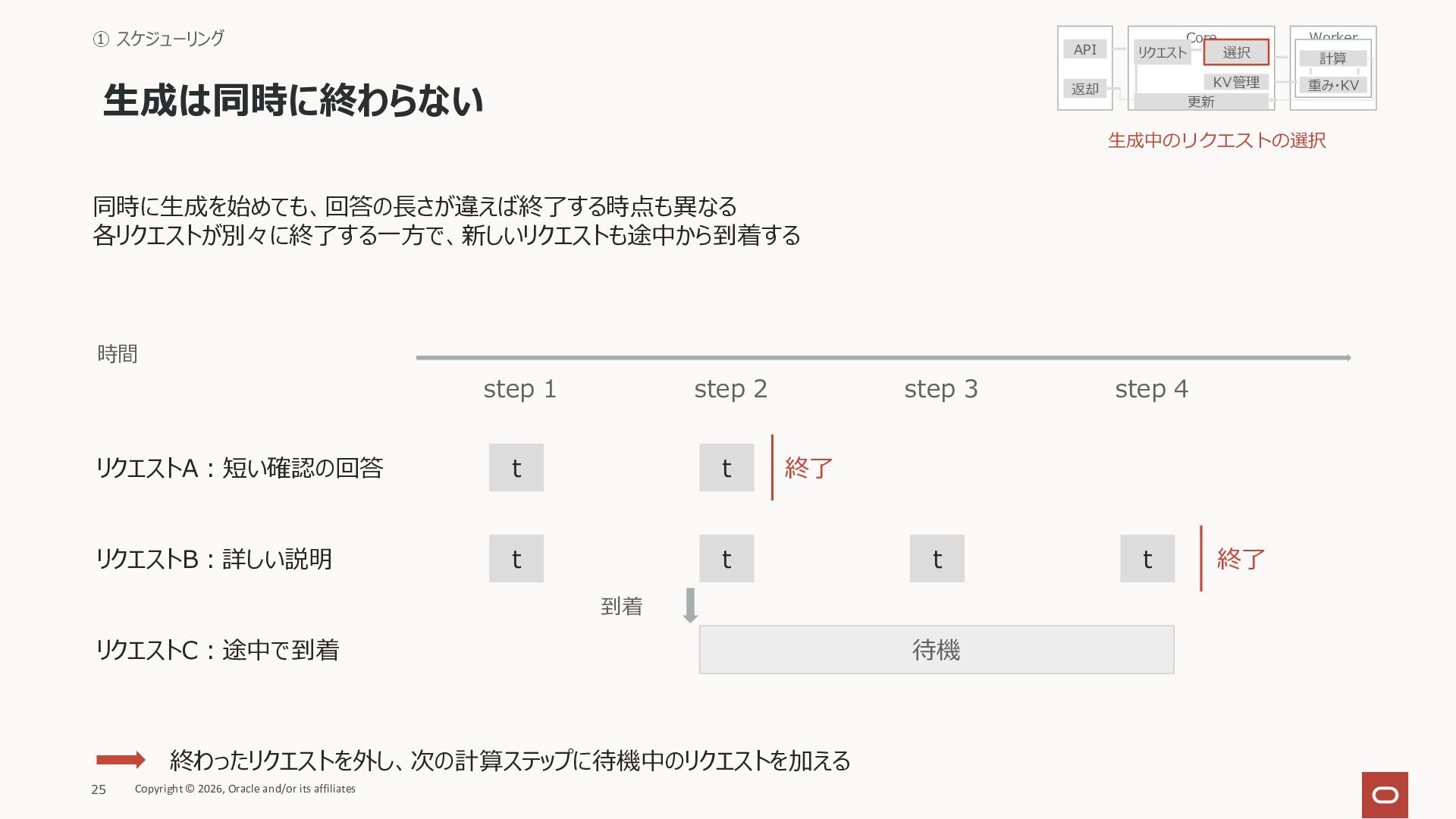

25. ① スケジューリング ⽣成は同時に終わらない API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 計算 ⽣成中のリクエストの選択 同時に⽣成を始めても、回答の⻑さが違えば終了する時点も異なる 各リクエストが別々に終了する⼀⽅で、新しいリクエストも途中から到着する 時間 step 1 step 2 リクエストA︓短い確認の回答 t t リクエストB︓詳しい説明 t t step 3 step 4 t t 終了 到着 リクエストC︓途中で到着 終わったリクエストを外し、次の計算ステップに待機中のリクエストを加える 25 Copyright © 2026, Oracle and/or its affiliates 待機 終了

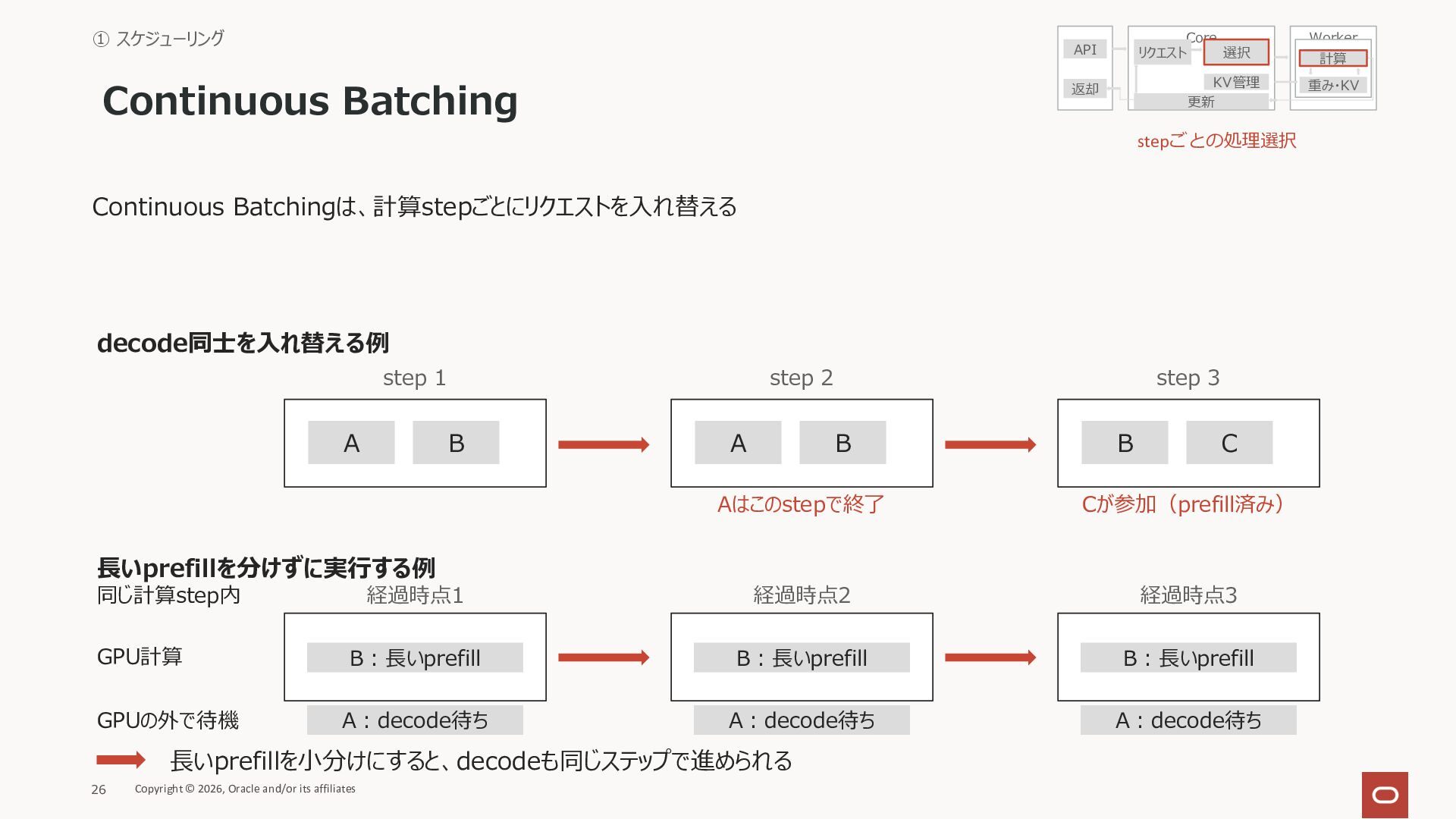

26. ① スケジューリング Continuous Batching API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV stepごとの処理選択 Continuous Batchingは、計算stepごとにリクエストを⼊れ替える decode同⼠を⼊れ替える例 step 1 A step 2 B A step 3 B B C Aはこのstepで終了 Cが参加（prefill済み） 経過時点1 経過時点2 経過時点3 GPU計算 B︓⻑いprefill B︓⻑いprefill B︓⻑いprefill GPUの外で待機 A︓decode待ち A︓decode待ち A︓decode待ち ⻑いprefillを分けずに実⾏する例 同じ計算step内 ⻑いprefillを⼩分けにすると、decodeも同じステップで進められる 26 Copyright © 2026, Oracle and/or its affiliates 計算

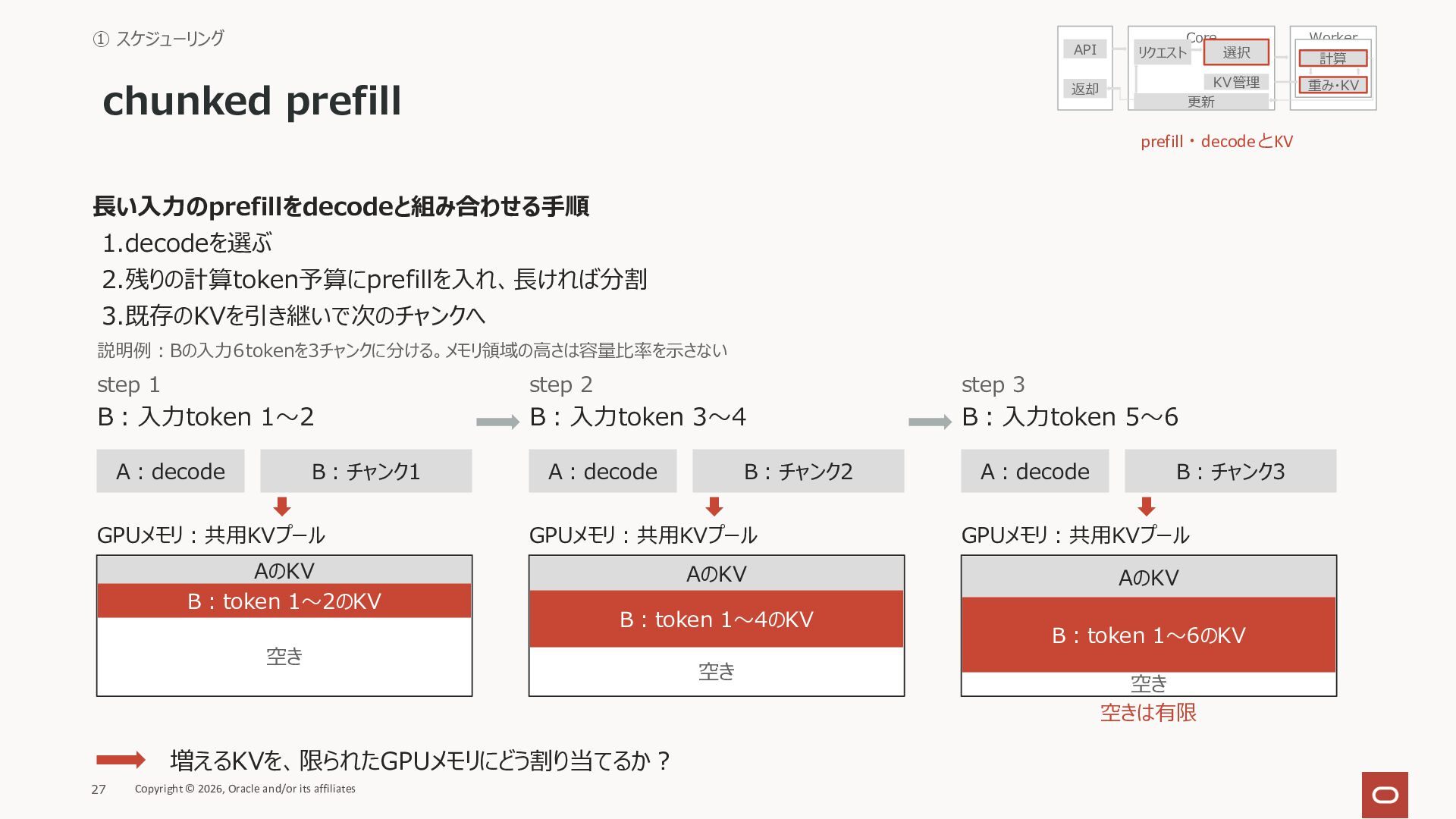

27. ① スケジューリング chunked prefill API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV prefill・decodeとKV ⻑い⼊⼒のprefillをdecodeと組み合わせる⼿順 1.decodeを選ぶ 2.残りの計算token予算にprefillを⼊れ、⻑ければ分割 3.既存のKVを引き継いで次のチャンクへ 説明例︓Bの⼊⼒6tokenを3チャンクに分ける。メモリ領域の⾼さは容量⽐率を⽰さない step 1 step 2 step 3 B︓⼊⼒token 1〜2 B︓⼊⼒token 3〜4 B︓⼊⼒token 5〜6 A︓decode B︓チャンク1 GPUメモリ︓共⽤KVプール AのKV B︓token 1〜2のKV A︓decode B︓チャンク3 GPUメモリ︓共⽤KVプール AのKV AのKV B︓token 1〜4のKV 増えるKVを、限られたGPUメモリにどう割り当てるか︖ Copyright © 2026, Oracle and/or its affiliates A︓decode GPUメモリ︓共⽤KVプール 空き 27 B︓チャンク2 空き B︓token 1〜6のKV 空き 空きは有限 計算

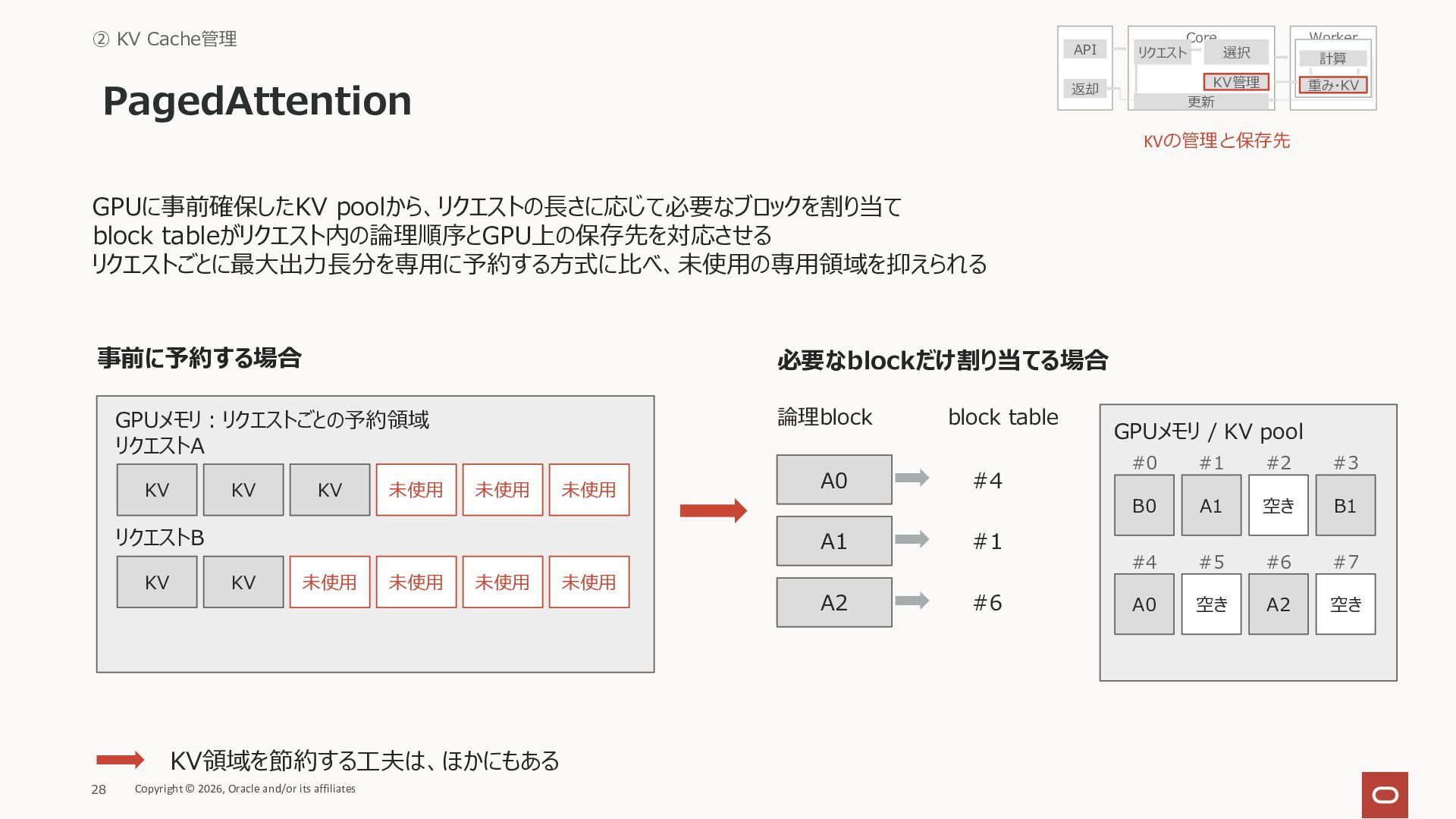

28. ② KV Cache管理 PagedAttention API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 計算 KVの管理と保存先 GPUに事前確保したKV poolから、リクエストの⻑さに応じて必要なブロックを割り当て block tableがリクエスト内の論理順序とGPU上の保存先を対応させる リクエストごとに最⼤出⼒⻑分を専⽤に予約する⽅式に⽐べ、未使⽤の専⽤領域を抑えられる 事前に予約する場合 必要なblockだけ割り当てる場合 論理block GPUメモリ︓リクエストごとの予約領域 リクエストA KV KV KV 未使⽤ 未使⽤ 未使⽤ リクエストB KV KV 未使⽤ 未使⽤ 未使⽤ KV領域を節約する⼯夫は、ほかにもある 28 Copyright © 2026, Oracle and/or its affiliates 未使⽤ A0 block table #4 A1 #1 A2 #6 GPUメモリ / KV pool #0 #1 #2 #3 B0 A1 空き B1 #4 #5 #6 #7 A0 空き A2 空き

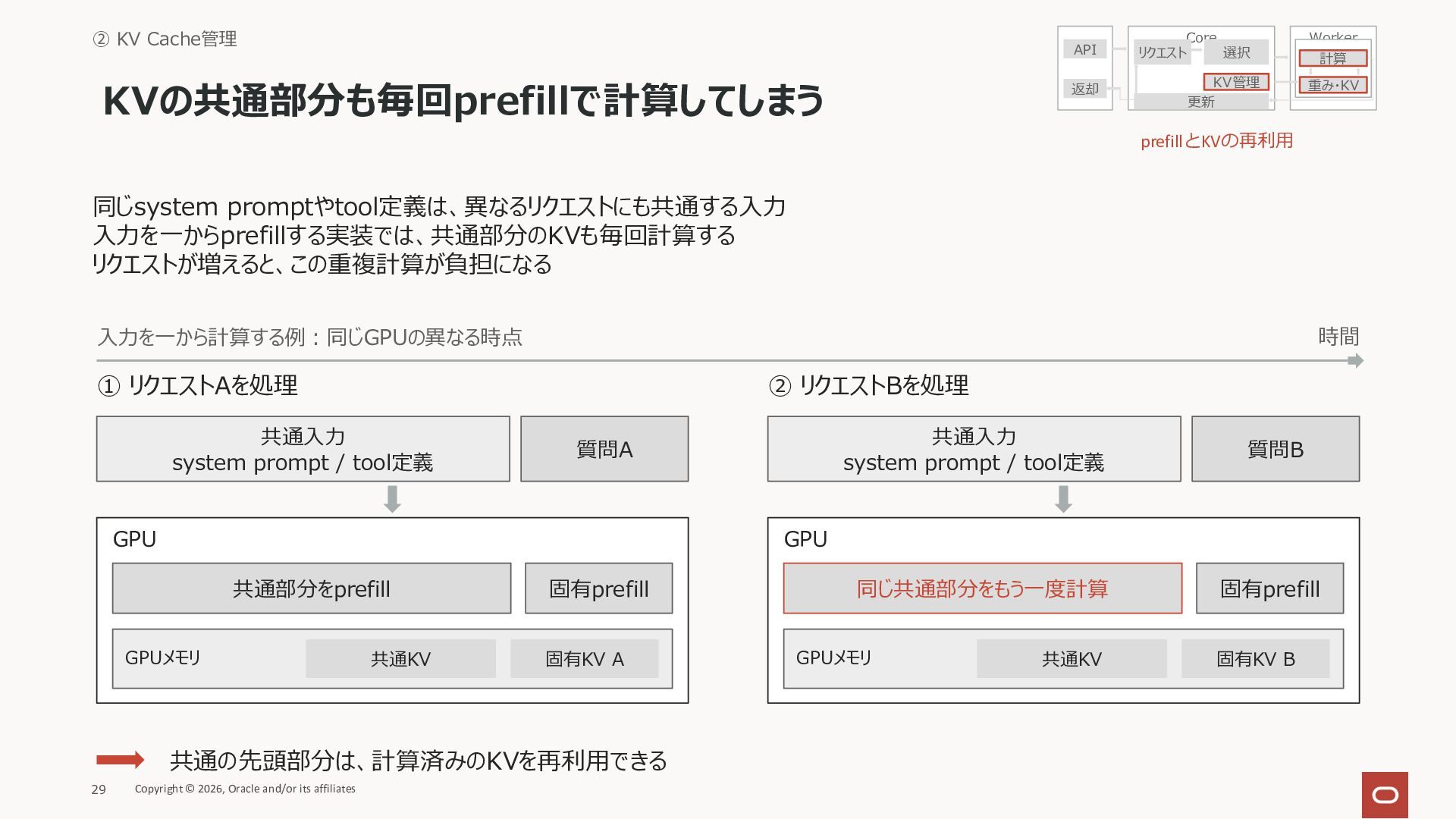

29. ② KV Cache管理 KVの共通部分も毎回prefillで計算してしまう API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 計算 prefillとKVの再利⽤ 同じsystem promptやtool定義は、異なるリクエストにも共通する⼊⼒ ⼊⼒を⼀からprefillする実装では、共通部分のKVも毎回計算する リクエストが増えると、この重複計算が負担になる 時間 ⼊⼒を⼀から計算する例︓同じGPUの異なる時点 ① リクエストAを処理 ② リクエストBを処理 共通⼊⼒ system prompt / tool定義 質問A GPU 質問B 同じ共通部分をもう⼀度計算 固有prefill GPU 共通部分をprefill GPUメモリ 共通KV 固有prefill 固有KV A 共通の先頭部分は、計算済みのKVを再利⽤できる 29 共通⼊⼒ system prompt / tool定義 Copyright © 2026, Oracle and/or its affiliates GPUメモリ 共通KV 固有KV B

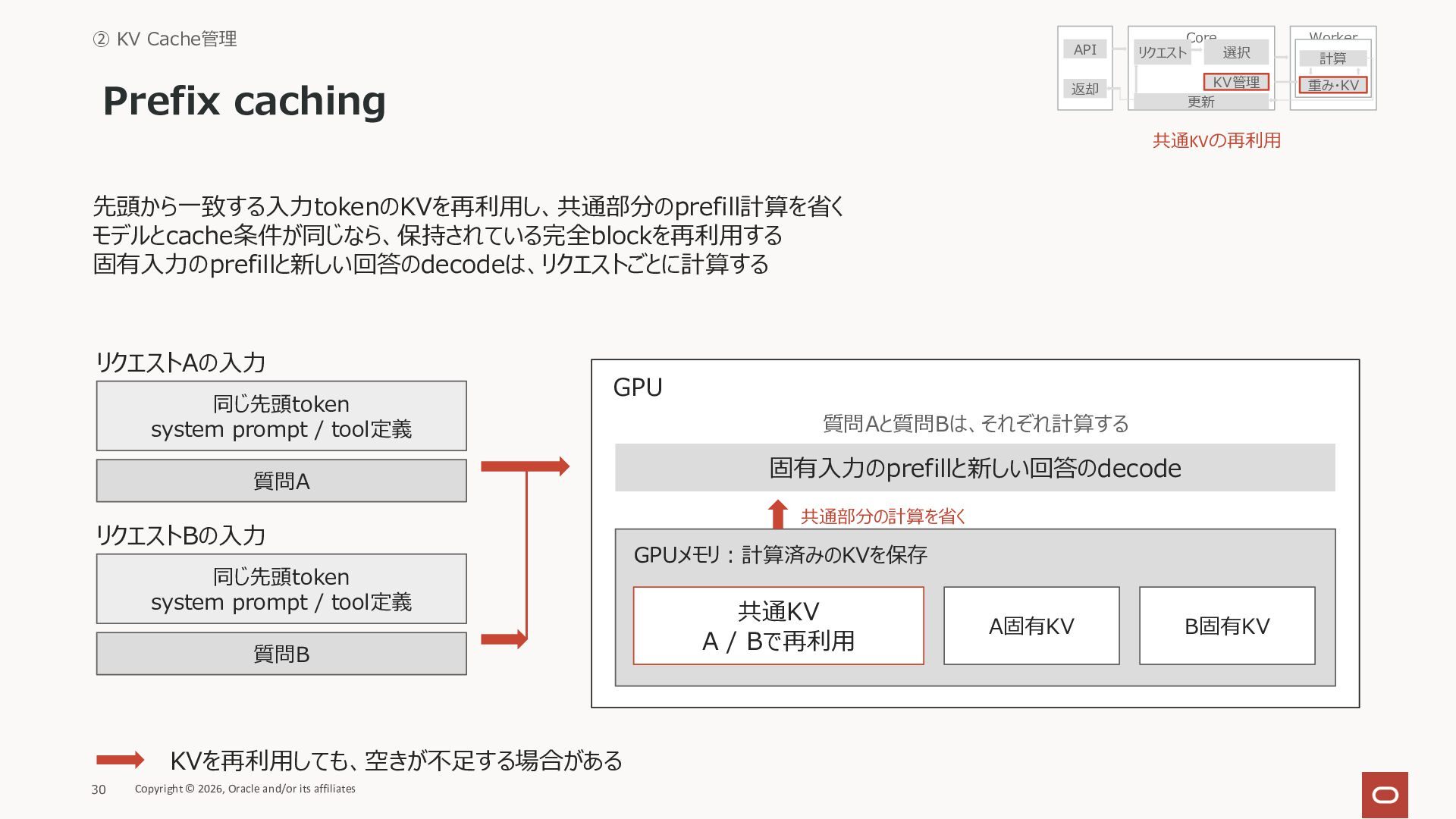

30. ② KV Cache管理 Prefix caching API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 共通KVの再利⽤ 先頭から⼀致する⼊⼒tokenのKVを再利⽤し、共通部分のprefill計算を省く モデルとcache条件が同じなら、保持されている完全blockを再利⽤する 固有⼊⼒のprefillと新しい回答のdecodeは、リクエストごとに計算する リクエストAの⼊⼒ 同じ先頭token system prompt / tool定義 GPU 質問A リクエストBの⼊⼒ 同じ先頭token system prompt / tool定義 質問B KVを再利⽤しても、空きが不⾜する場合がある 30 Copyright © 2026, Oracle and/or its affiliates 質問Aと質問Bは、それぞれ計算する 固有⼊⼒のprefillと新しい回答のdecode 共通部分の計算を省く GPUメモリ︓計算済みのKVを保存 共通KV A / Bで再利⽤ A固有KV B固有KV 計算

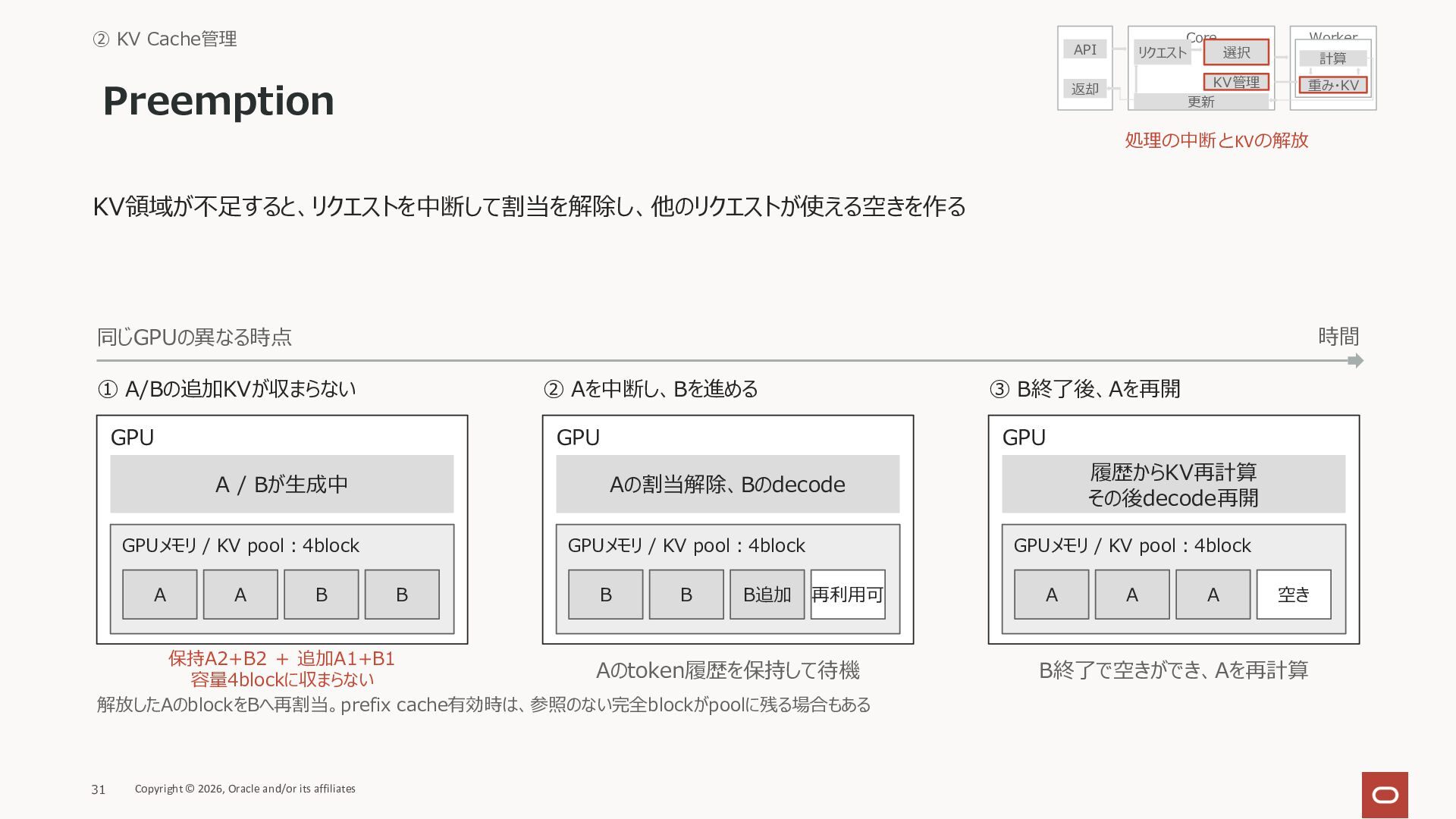

31. ② KV Cache管理 Preemption API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV 計算 処理の中断とKVの解放 KV領域が不⾜すると、リクエストを中断して割当を解除し、他のリクエストが使える空きを作る 時間 同じGPUの異なる時点 ① A/Bの追加KVが収まらない ② Aを中断し、Bを進める ③ B終了後、Aを再開 GPU GPU GPU A / Bが⽣成中 GPUメモリ / KV pool︓4block A A B GPUメモリ / KV pool︓4block B B B B追加 GPUメモリ / KV pool︓4block 再利⽤可 保持A2+B2 ＋ 追加A1+B1 Aのtoken履歴を保持して待機 容量4blockに収まらない 解放したAのblockをBへ再割当。prefix cache有効時は、参照のない完全blockがpoolに残る場合もある 31 Copyright © 2026, Oracle and/or its affiliates 履歴からKV再計算 その後decode再開 Aの割当解除、Bのdecode A A A 空き B終了で空きができ、Aを再計算

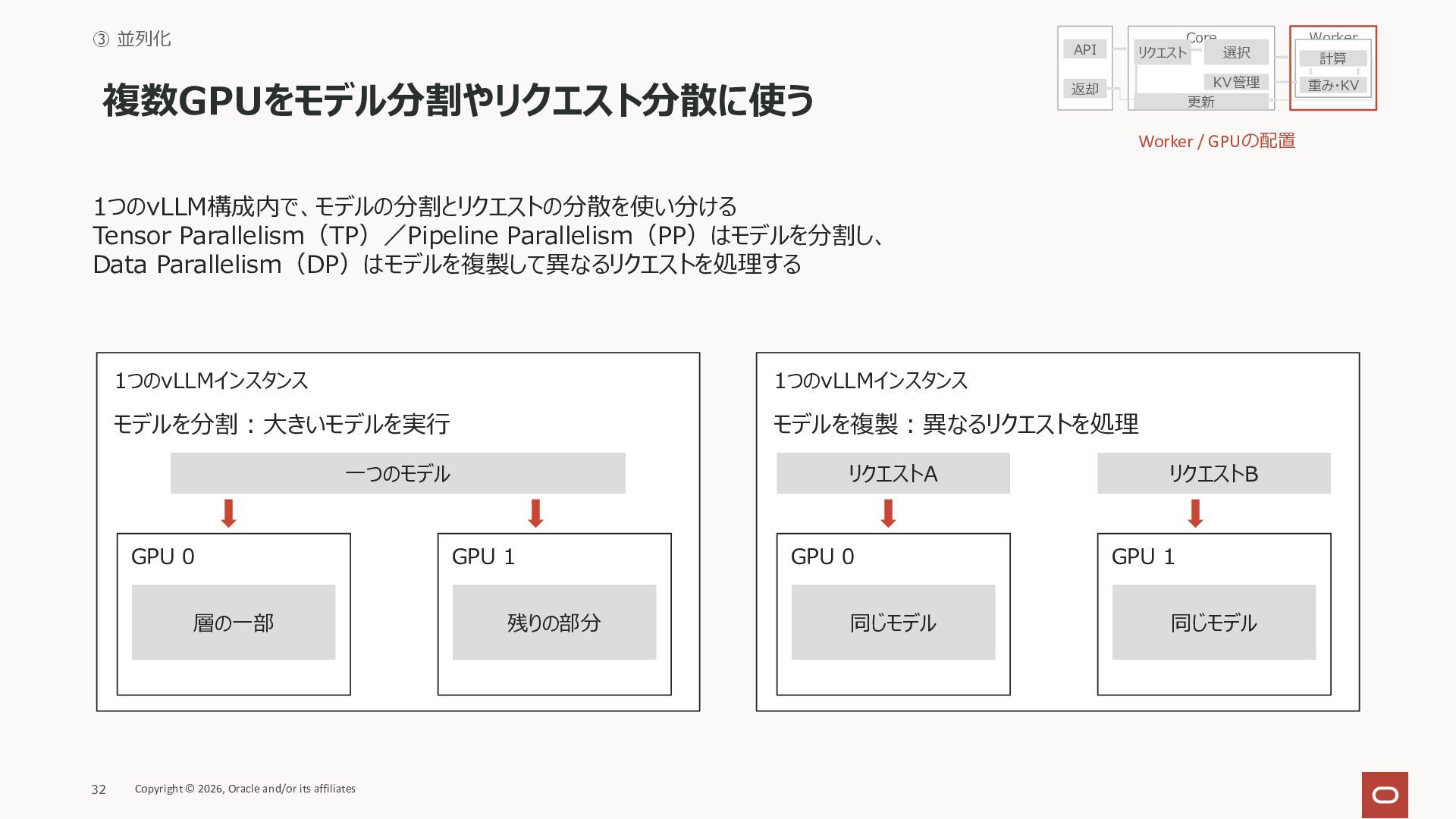

32. ③ 並列化 複数GPUをモデル分割やリクエスト分散に使う API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV Worker / GPUの配置 1つのvLLM構成内で、モデルの分割とリクエストの分散を使い分ける Tensor Parallelism（TP）／Pipeline Parallelism（PP）はモデルを分割し、 Data Parallelism（DP）はモデルを複製して異なるリクエストを処理する 1つのvLLMインスタンス 1つのvLLMインスタンス モデルを分割︓⼤きいモデルを実⾏ モデルを複製︓異なるリクエストを処理 ⼀つのモデル GPU 0 層の⼀部 32 Copyright © 2026, Oracle and/or its affiliates リクエストA GPU 1 残りの部分 GPU 0 同じモデル リクエストB GPU 1 同じモデル 計算

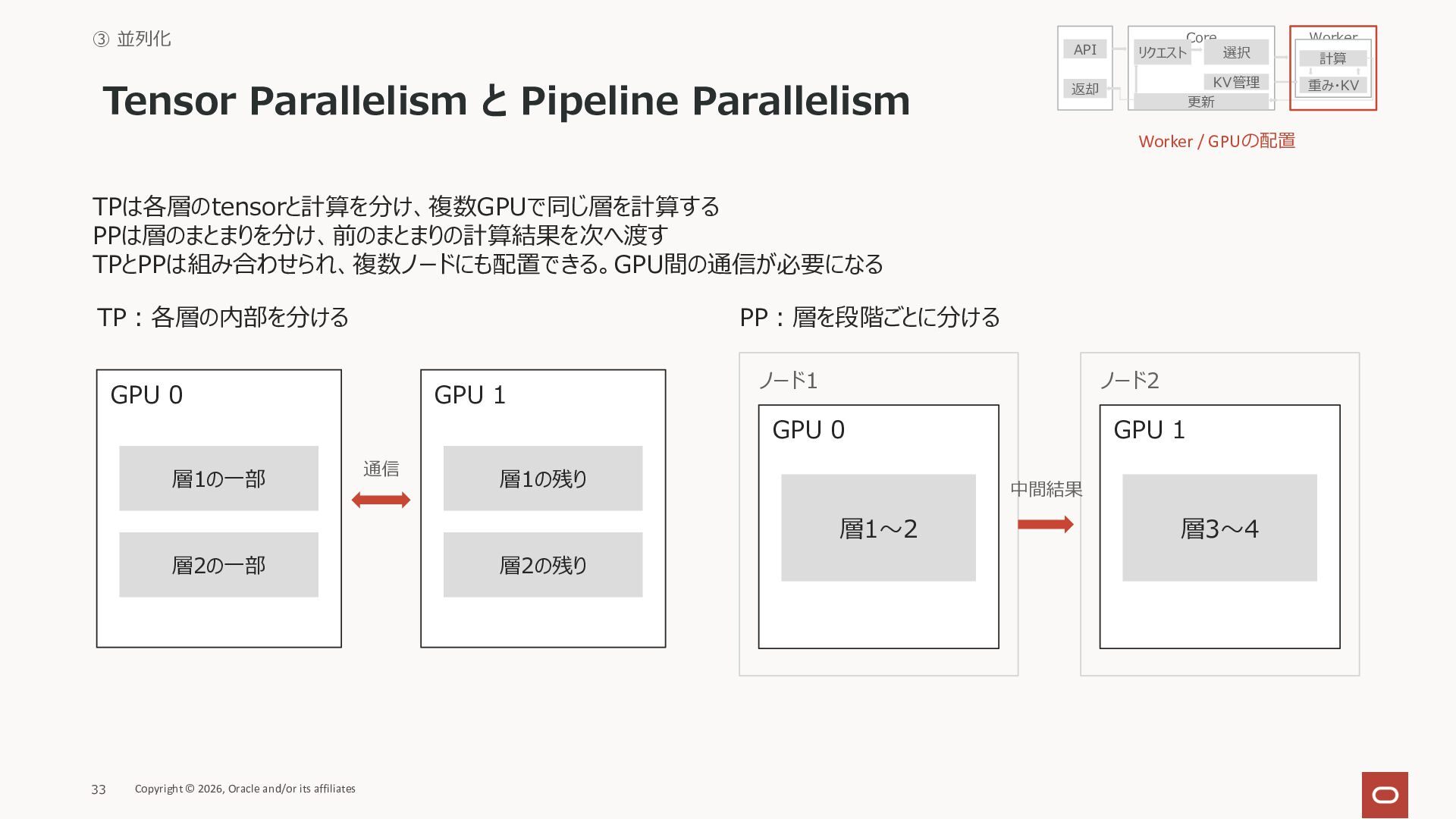

33. ③ 並列化 Tensor Parallelism と Pipeline Parallelism API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV Worker / GPUの配置 TPは各層のtensorと計算を分け、複数GPUで同じ層を計算する PPは層のまとまりを分け、前のまとまりの計算結果を次へ渡す TPとPPは組み合わせられ、複数ノードにも配置できる。GPU間の通信が必要になる TP︓各層の内部を分ける PP︓層を段階ごとに分ける GPU 0 層1の⼀部 GPU 1 通信 ノード1 ノード2 GPU 0 GPU 1 層1の残り 中間結果 層1〜2 層2の⼀部 33 Copyright © 2026, Oracle and/or its affiliates 層2の残り 層3〜4 計算

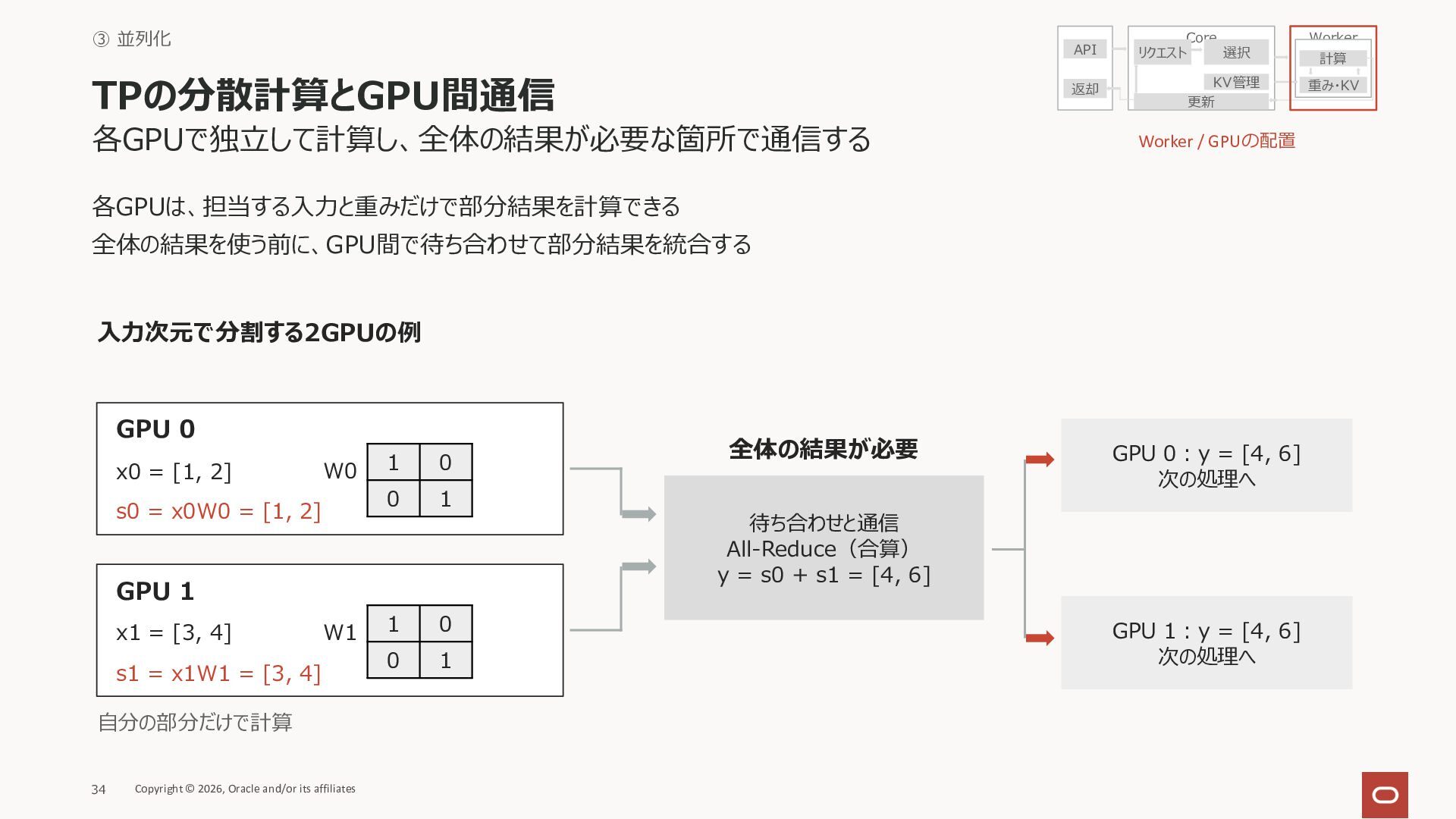

34. ③ 並列化 TPの分散計算とGPU間通信 各GPUで独⽴して計算し、全体の結果が必要な箇所で通信する API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV Worker / GPUの配置 各GPUは、担当する⼊⼒と重みだけで部分結果を計算できる 全体の結果を使う前に、GPU間で待ち合わせて部分結果を統合する ⼊⼒次元で分割する2GPUの例 GPU 0 x0 = [1, 2] W0 s0 = x0W0 = [1, 2] 1 0 0 1 1 0 0 1 GPU 1 x1 = [3, 4] W1 s1 = x1W1 = [3, 4] ⾃分の部分だけで計算 34 Copyright © 2026, Oracle and/or its affiliates 全体の結果が必要 GPU 0︓y = [4, 6] 次の処理へ 待ち合わせと通信 All-Reduce（合算） y = s0 + s1 = [4, 6] GPU 1︓y = [4, 6] 次の処理へ 計算

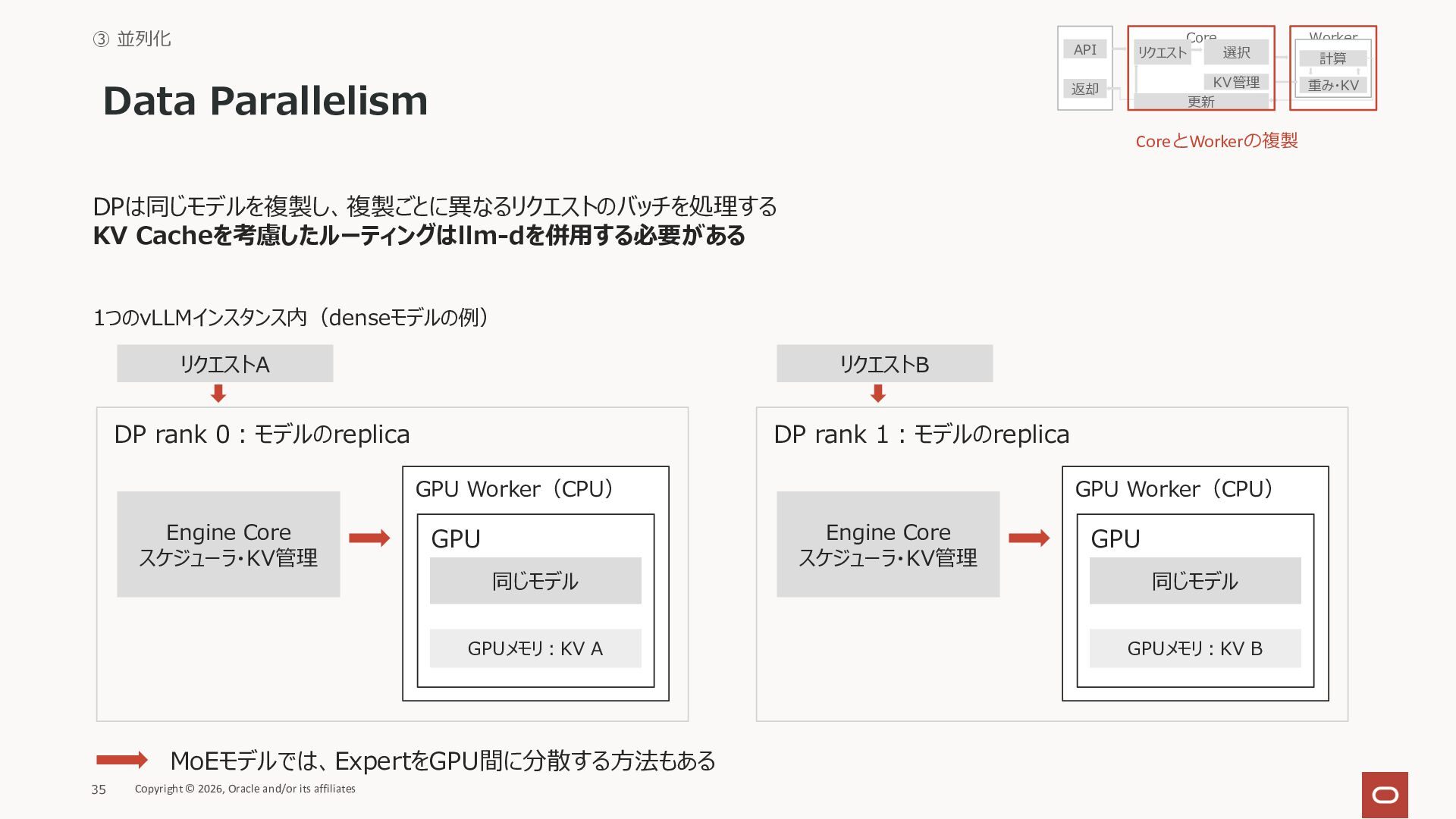

35. ③ 並列化 Data Parallelism API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV CoreとWorkerの複製 DPは同じモデルを複製し、複製ごとに異なるリクエストのバッチを処理する KV Cacheを考慮したルーティングはllm-dを併⽤する必要がある 1つのvLLMインスタンス内（denseモデルの例） リクエストA リクエストB DP rank 0︓モデルのreplica DP rank 1︓モデルのreplica GPU Worker（CPU） Engine Core スケジューラ・KV管理 GPU 同じモデル GPUメモリ︓KV A MoEモデルでは、ExpertをGPU間に分散する⽅法もある 35 Copyright © 2026, Oracle and/or its affiliates GPU Worker（CPU） Engine Core スケジューラ・KV管理 GPU 同じモデル GPUメモリ︓KV B 計算

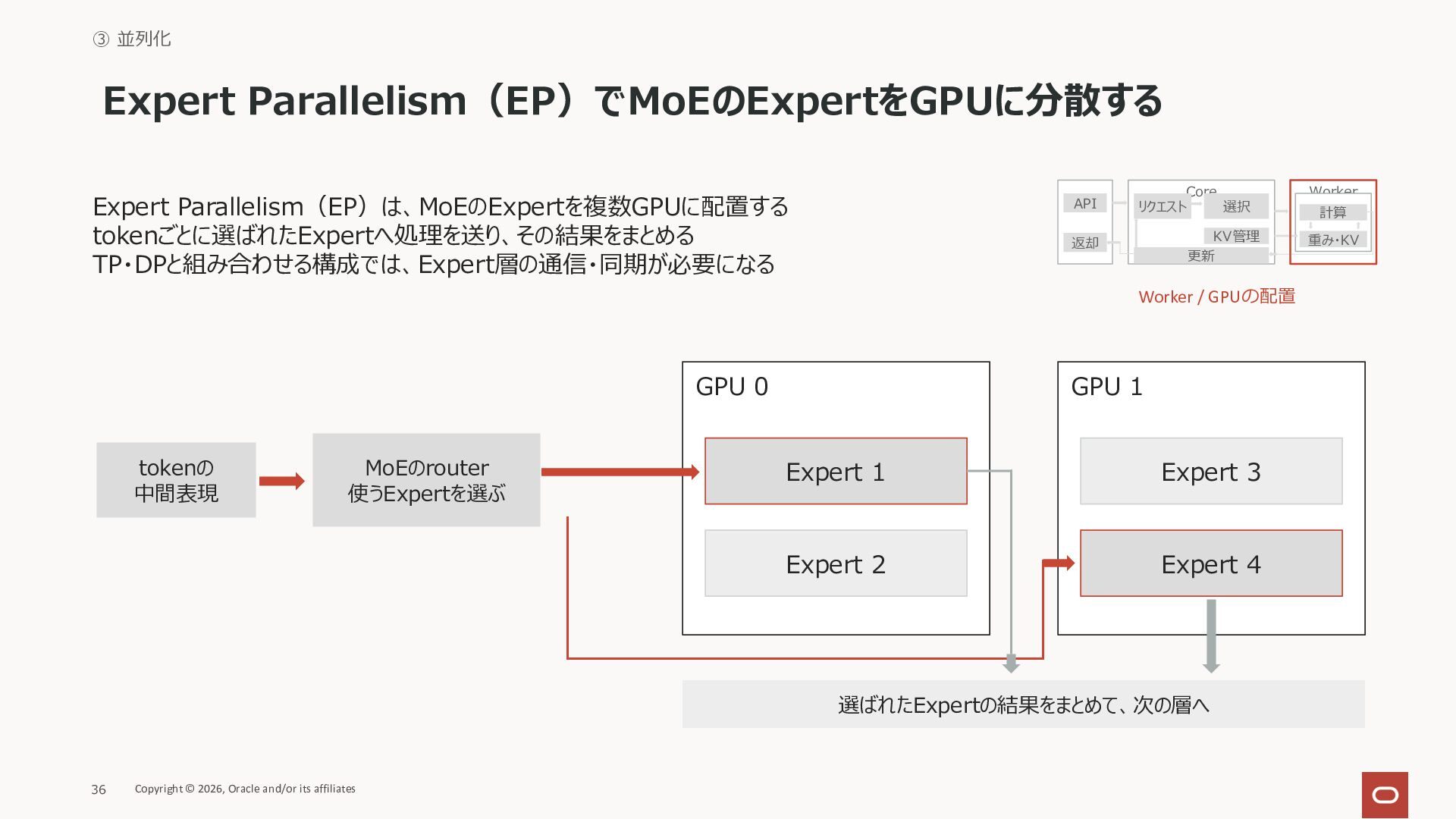

36. ③ 並列化 Expert Parallelism（EP）でMoEのExpertをGPUに分散する Expert Parallelism（EP）は、MoEのExpertを複数GPUに配置する tokenごとに選ばれたExpertへ処理を送り、その結果をまとめる TP・DPと組み合わせる構成では、Expert層の通信・同期が必要になる API Core リクエスト 選択 Worker 返却 KV管理 更新 重み・KV Worker / GPUの配置 GPU 0 tokenの 中間表現 MoEのrouter 使うExpertを選ぶ GPU 1 Expert 1 Expert 3 Expert 2 Expert 4 選ばれたExpertの結果をまとめて、次の層へ 36 Copyright © 2026, Oracle and/or its affiliates 計算

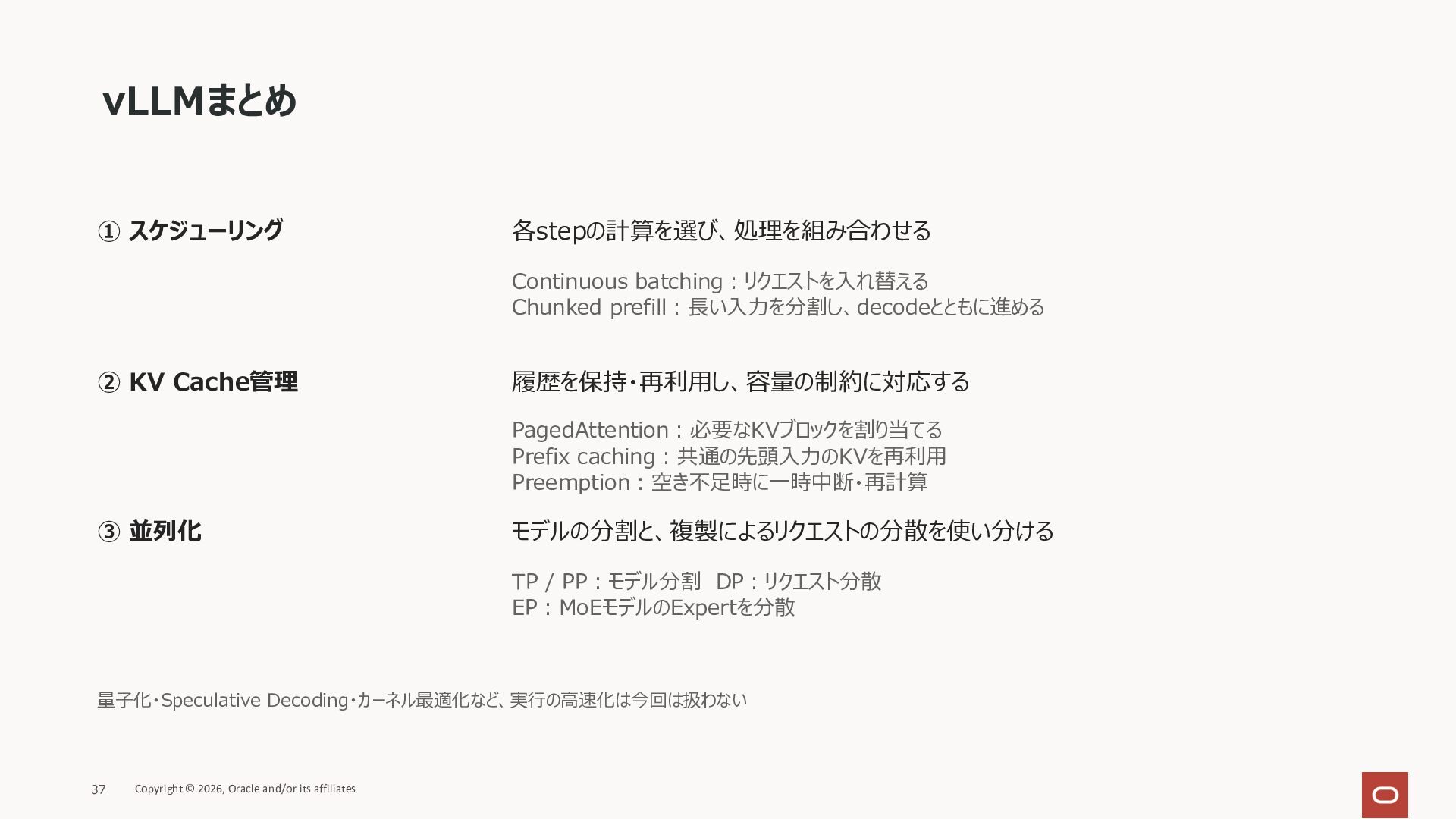

37. vLLMまとめ ① スケジューリング 各stepの計算を選び、処理を組み合わせる Continuous batching︓リクエストを⼊れ替える Chunked prefill︓⻑い⼊⼒を分割し、decodeとともに進める ② KV Cache管理 履歴を保持・再利⽤し、容量の制約に対応する PagedAttention︓必要なKVブロックを割り当てる Prefix caching︓共通の先頭⼊⼒のKVを再利⽤ Preemption︓空き不⾜時に⼀時中断・再計算 ③ 並列化 モデルの分割と、複製によるリクエストの分散を使い分ける TP / PP︓モデル分割 DP︓リクエスト分散 EP︓MoEモデルのExpertを分散 量⼦化・Speculative Decoding・カーネル最適化など、実⾏の⾼速化は今回は扱わない 37 Copyright © 2026, Oracle and/or its affiliates

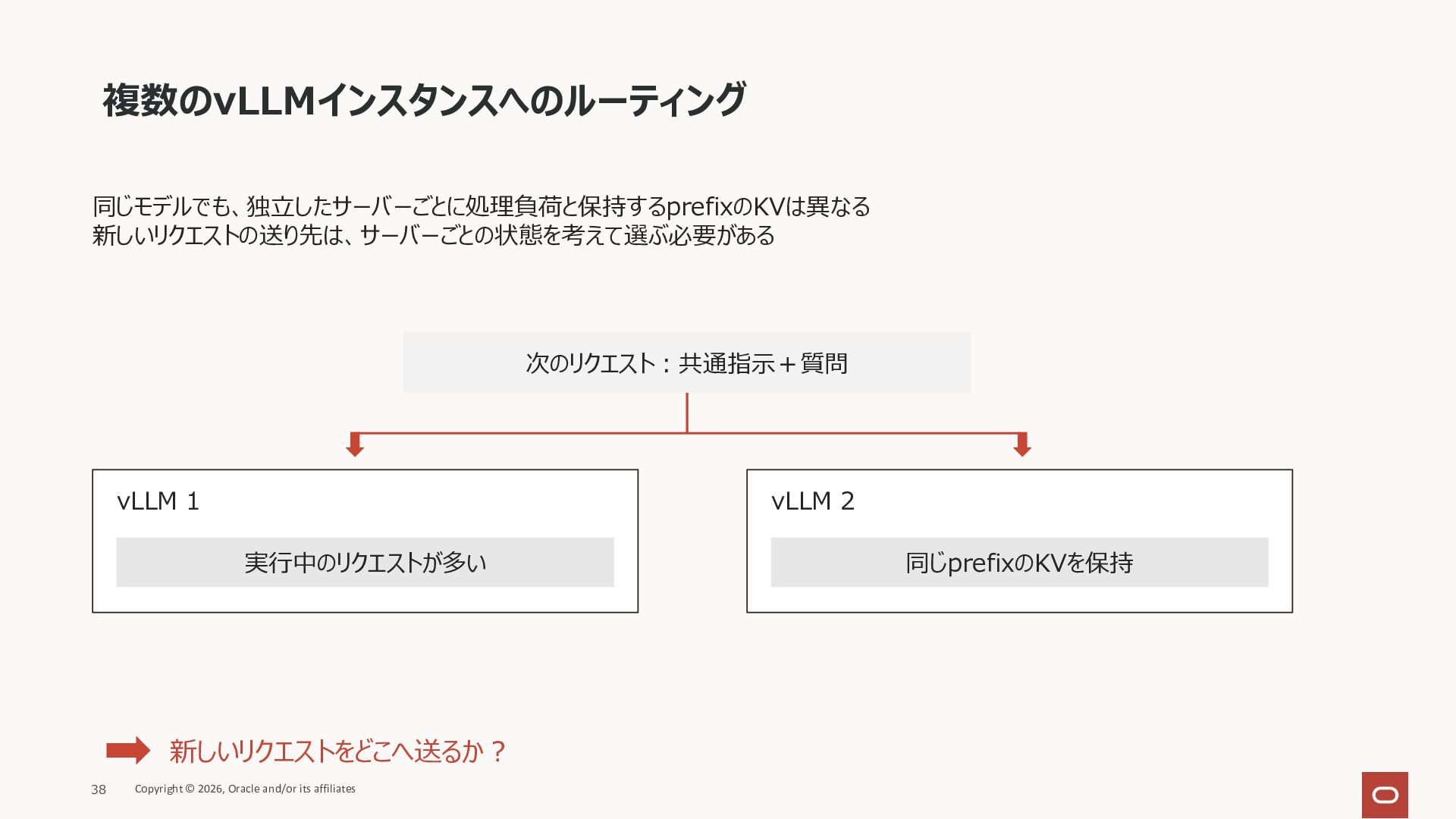

38. 複数のvLLMインスタンスへのルーティング 同じモデルでも、独⽴したサーバーごとに処理負荷と保持するprefixのKVは異なる 新しいリクエストの送り先は、サーバーごとの状態を考えて選ぶ必要がある 次のリクエスト︓共通指⽰＋質問 vLLM 1 vLLM 2 実⾏中のリクエストが多い 新しいリクエストをどこへ送るか︖ 38 Copyright © 2026, Oracle and/or its affiliates 同じprefixのKVを保持
39. llm-d 複数の推論レプリカへの配信と分散推論

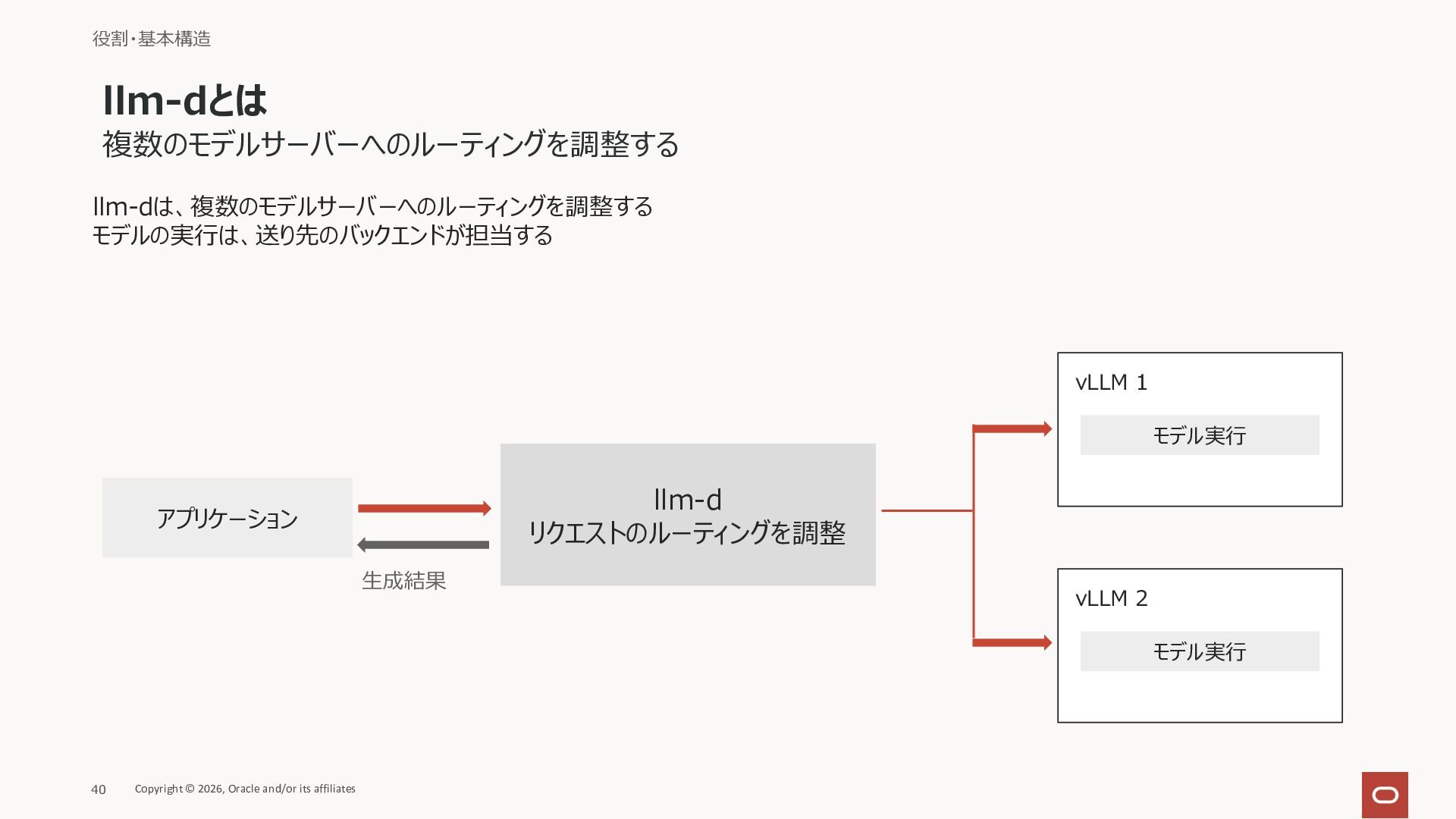

40. 役割・基本構造 llm-dとは 複数のモデルサーバーへのルーティングを調整する llm-dは、複数のモデルサーバーへのルーティングを調整する モデルの実⾏は、送り先のバックエンドが担当する vLLM 1 モデル実⾏ llm-d リクエストのルーティングを調整 アプリケーション ⽣成結果 vLLM 2 モデル実⾏ 40 Copyright © 2026, Oracle and/or its affiliates

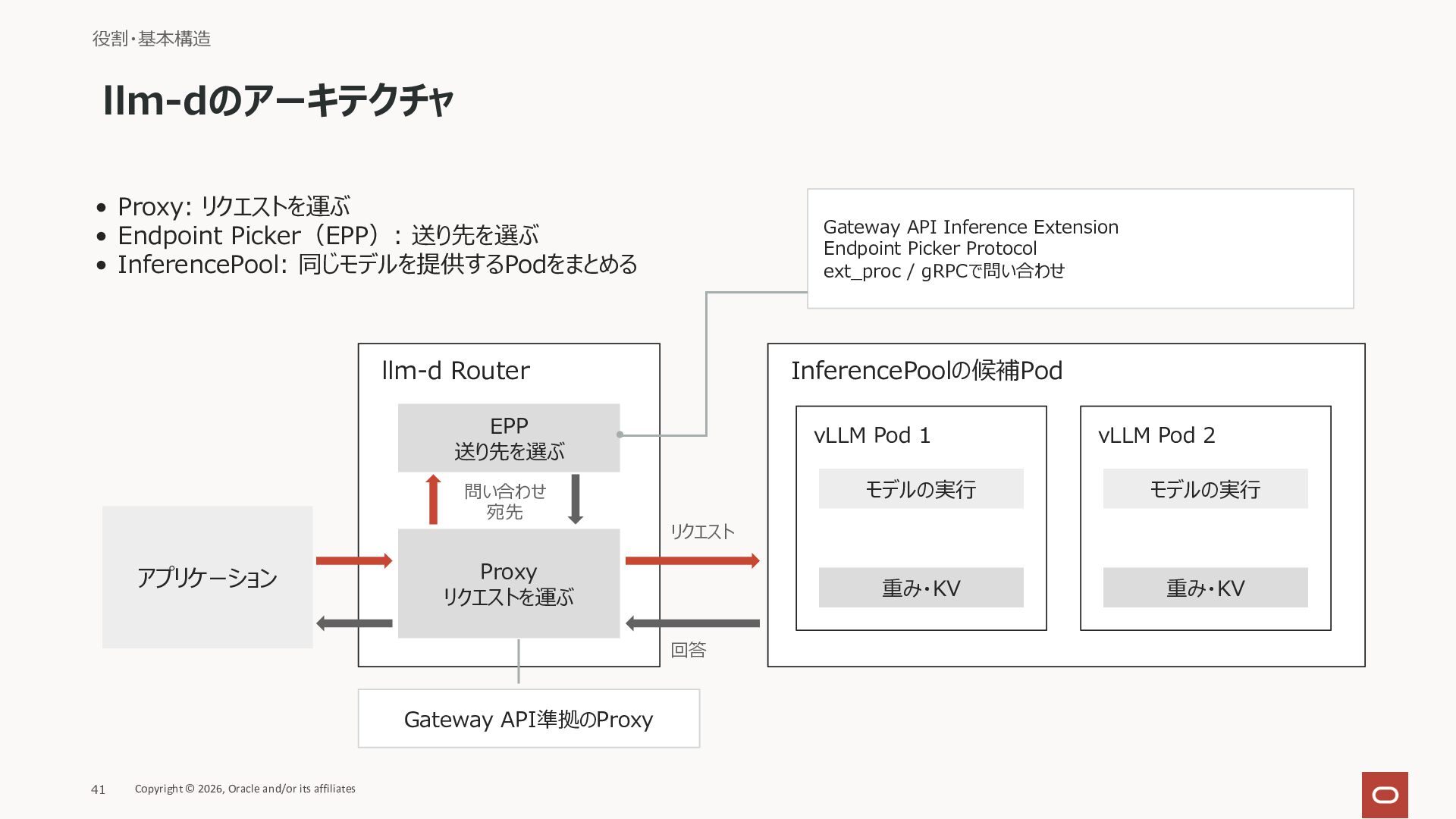

41. 役割・基本構造 llm-dのアーキテクチャ • Proxy: リクエストを運ぶ • Endpoint Picker（EPP）: 送り先を選ぶ • InferencePool: 同じモデルを提供するPodをまとめる Gateway API Inference Extension Endpoint Picker Protocol ext_proc / gRPCで問い合わせ llm-d Router InferencePoolの候補Pod EPP 送り先を選ぶ 問い合わせ 宛先 アプリケーション vLLM Pod 1 回答 41 Copyright © 2026, Oracle and/or its affiliates モデルの実⾏ モデルの実⾏ 重み・KV 重み・KV リクエスト Proxy リクエストを運ぶ Gateway API準拠のProxy vLLM Pod 2

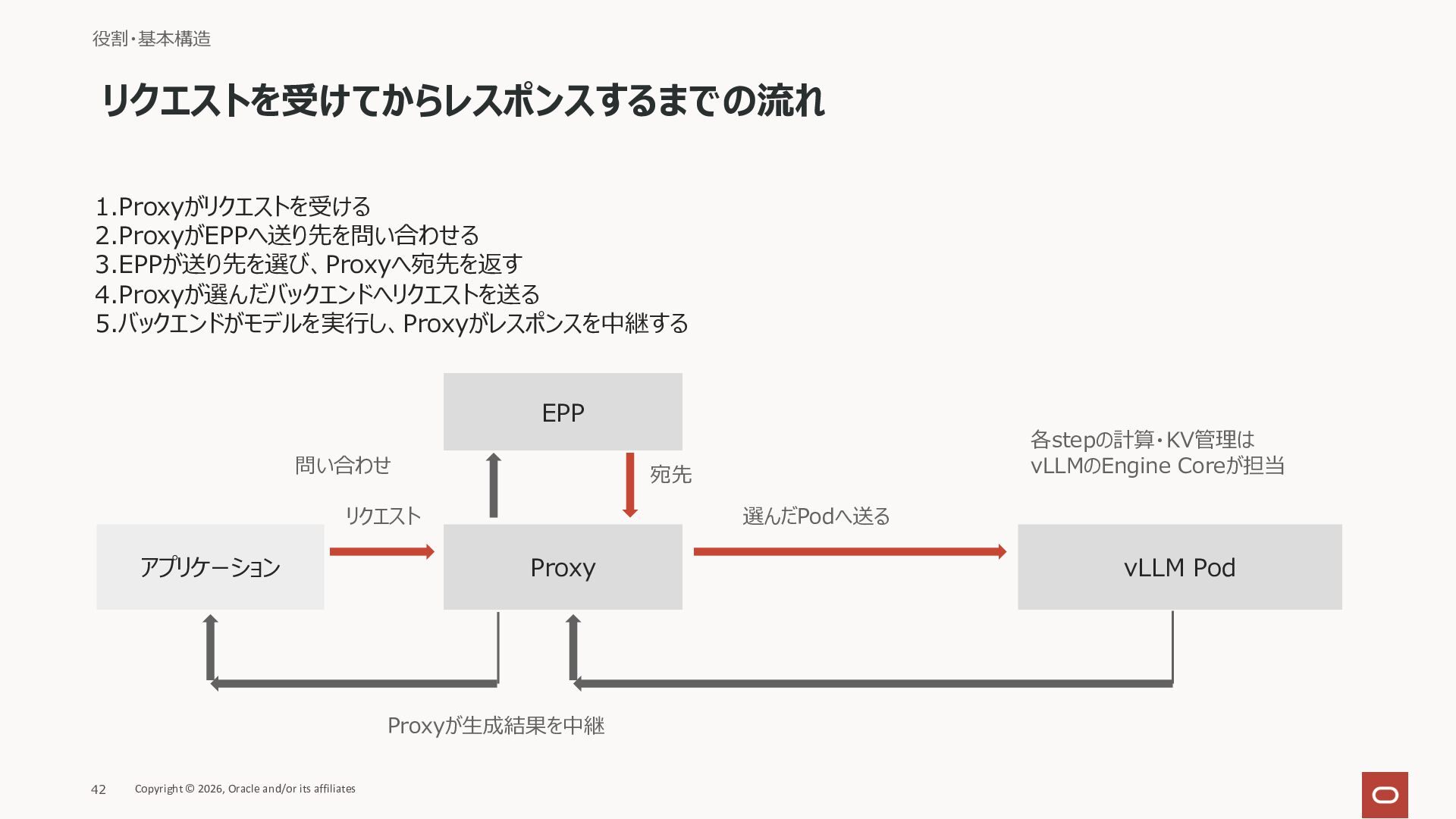

42. 役割・基本構造 リクエストを受けてからレスポンスするまでの流れ 1.Proxyがリクエストを受ける 2.ProxyがEPPへ送り先を問い合わせる 3.EPPが送り先を選び、Proxyへ宛先を返す 4.Proxyが選んだバックエンドへリクエストを送る 5.バックエンドがモデルを実⾏し、Proxyがレスポンスを中継する EPP 問い合わせ 宛先 リクエスト アプリケーション 選んだPodへ送る Proxy Proxyが⽣成結果を中継 42 Copyright © 2026, Oracle and/or its affiliates 各stepの計算・KV管理は vLLMのEngine Coreが担当 vLLM Pod

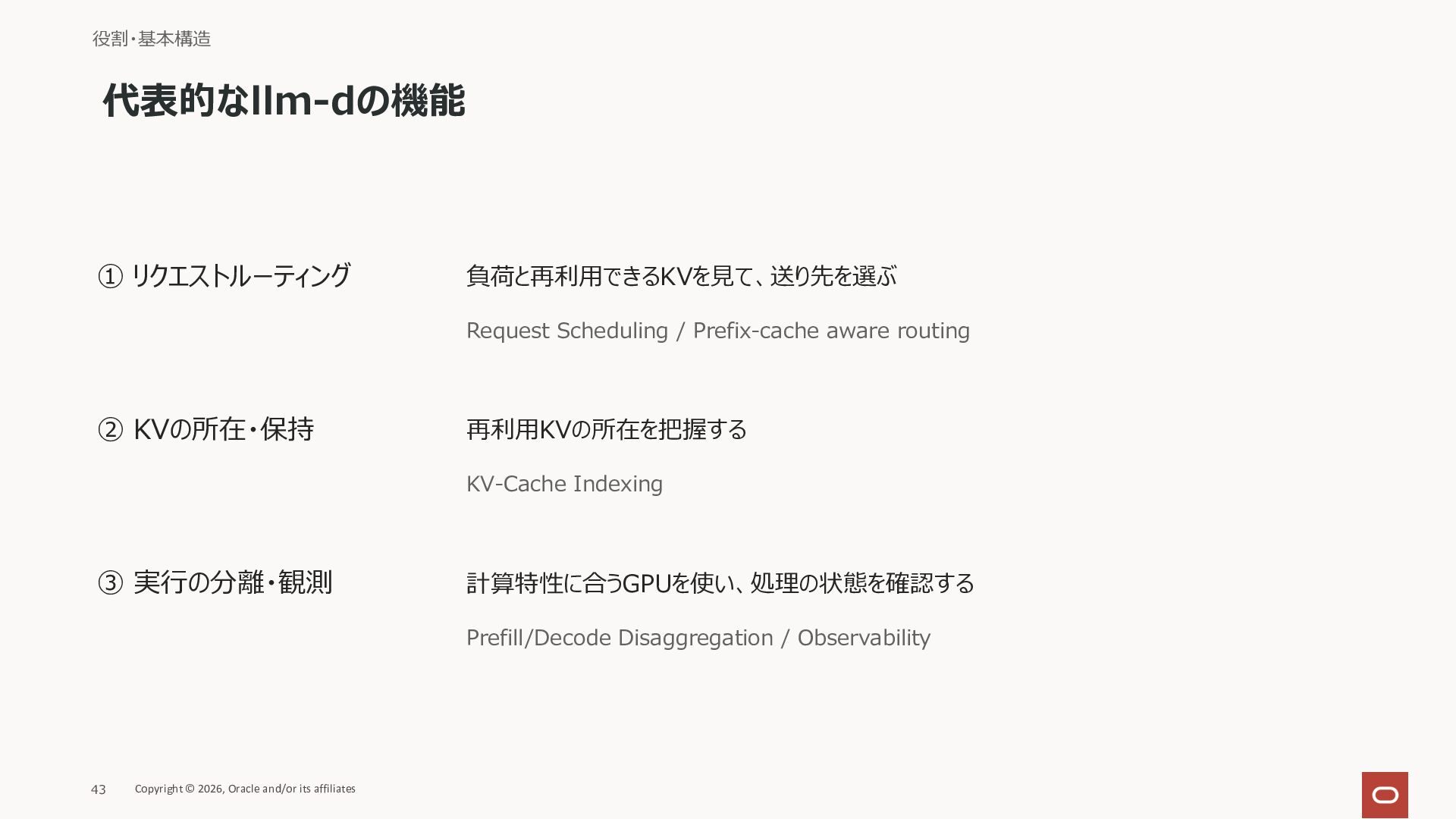

43. 役割・基本構造 代表的なllm-dの機能 ① リクエストルーティング 負荷と再利⽤できるKVを⾒て、送り先を選ぶ Request Scheduling / Prefix-cache aware routing ② KVの所在・保持 再利⽤KVの所在を把握する KV-Cache Indexing ③ 実⾏の分離・観測 計算特性に合うGPUを使い、処理の状態を確認する Prefill/Decode Disaggregation / Observability 43 Copyright © 2026, Oracle and/or its affiliates

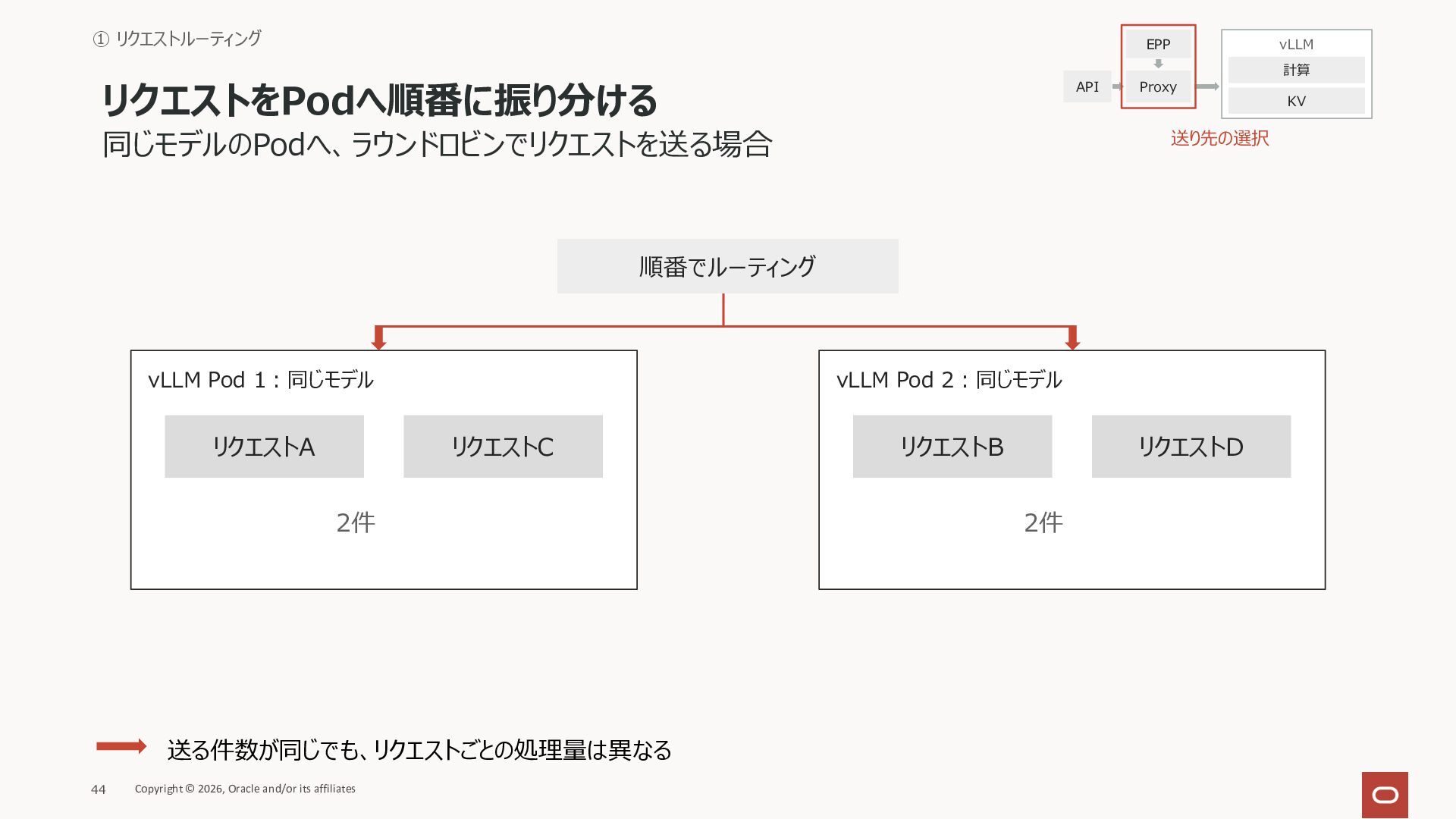

44. ① リクエストルーティング EPP リクエストをPodへ順番に振り分ける API 同じモデルのPodへ、ラウンドロビンでリクエストを送る場合 Proxy 送り先の選択 順番でルーティング vLLM Pod 1︓同じモデル リクエストA vLLM Pod 2︓同じモデル リクエストC 2件 送る件数が同じでも、リクエストごとの処理量は異なる 44 Copyright © 2026, Oracle and/or its affiliates リクエストB リクエストD 2件 vLLM 計算 KV

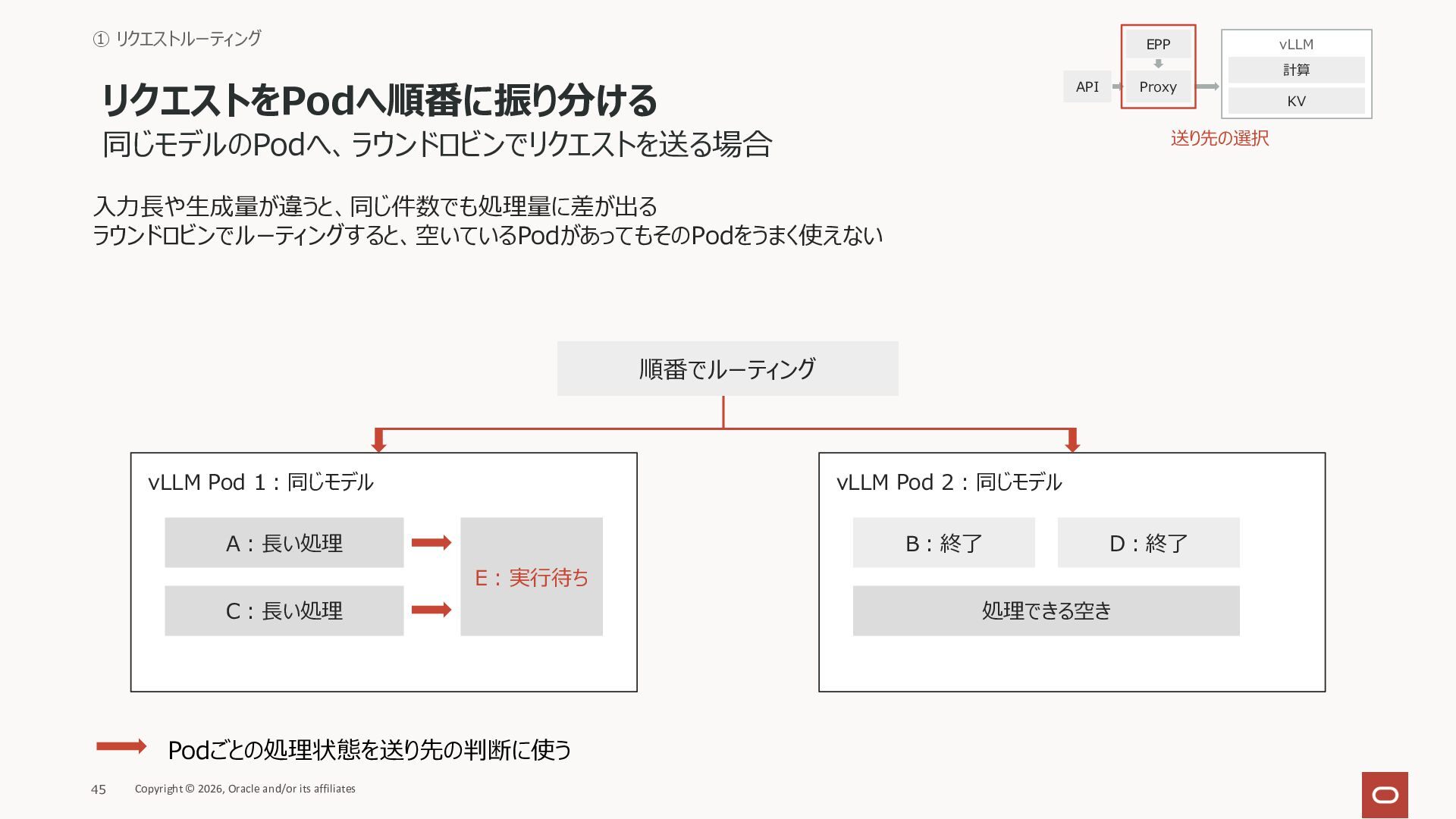

45. ① リクエストルーティング EPP リクエストをPodへ順番に振り分ける API Proxy 同じモデルのPodへ、ラウンドロビンでリクエストを送る場合 送り先の選択 ⼊⼒⻑や⽣成量が違うと、同じ件数でも処理量に差が出る ラウンドロビンでルーティングすると、空いているPodがあってもそのPodをうまく使えない 順番でルーティング vLLM Pod 1︓同じモデル vLLM Pod 2︓同じモデル A︓⻑い処理 B︓終了 D︓終了 E︓実⾏待ち C︓⻑い処理 Podごとの処理状態を送り先の判断に使う 45 Copyright © 2026, Oracle and/or its affiliates 処理できる空き vLLM 計算 KV

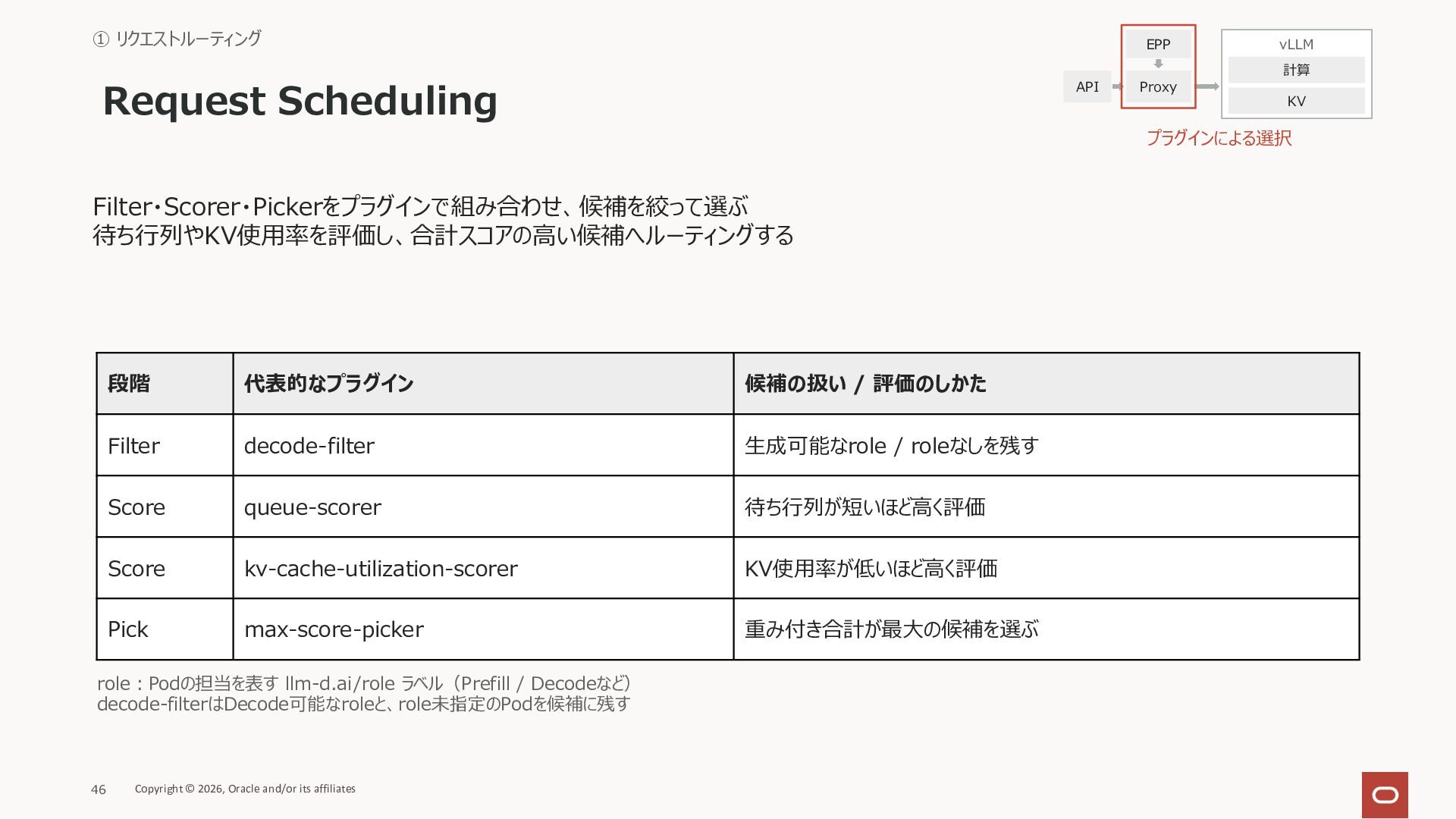

46. ① リクエストルーティング EPP Request Scheduling API Proxy vLLM 計算 KV プラグインによる選択 Filter・Scorer・Pickerをプラグインで組み合わせ、候補を絞って選ぶ 待ち⾏列やKV使⽤率を評価し、合計スコアの⾼い候補へルーティングする 段階 代表的なプラグイン 候補の扱い / 評価のしかた Filter decode-filter ⽣成可能なrole / roleなしを残す Score queue-scorer 待ち⾏列が短いほど⾼く評価 Score kv-cache-utilization-scorer KV使⽤率が低いほど⾼く評価 Pick max-score-picker 重み付き合計が最⼤の候補を選ぶ role︓Podの担当を表す llm-d.ai/role ラベル（Prefill / Decodeなど） decode-filterはDecode可能なroleと、role未指定のPodを候補に残す 46 Copyright © 2026, Oracle and/or its affiliates

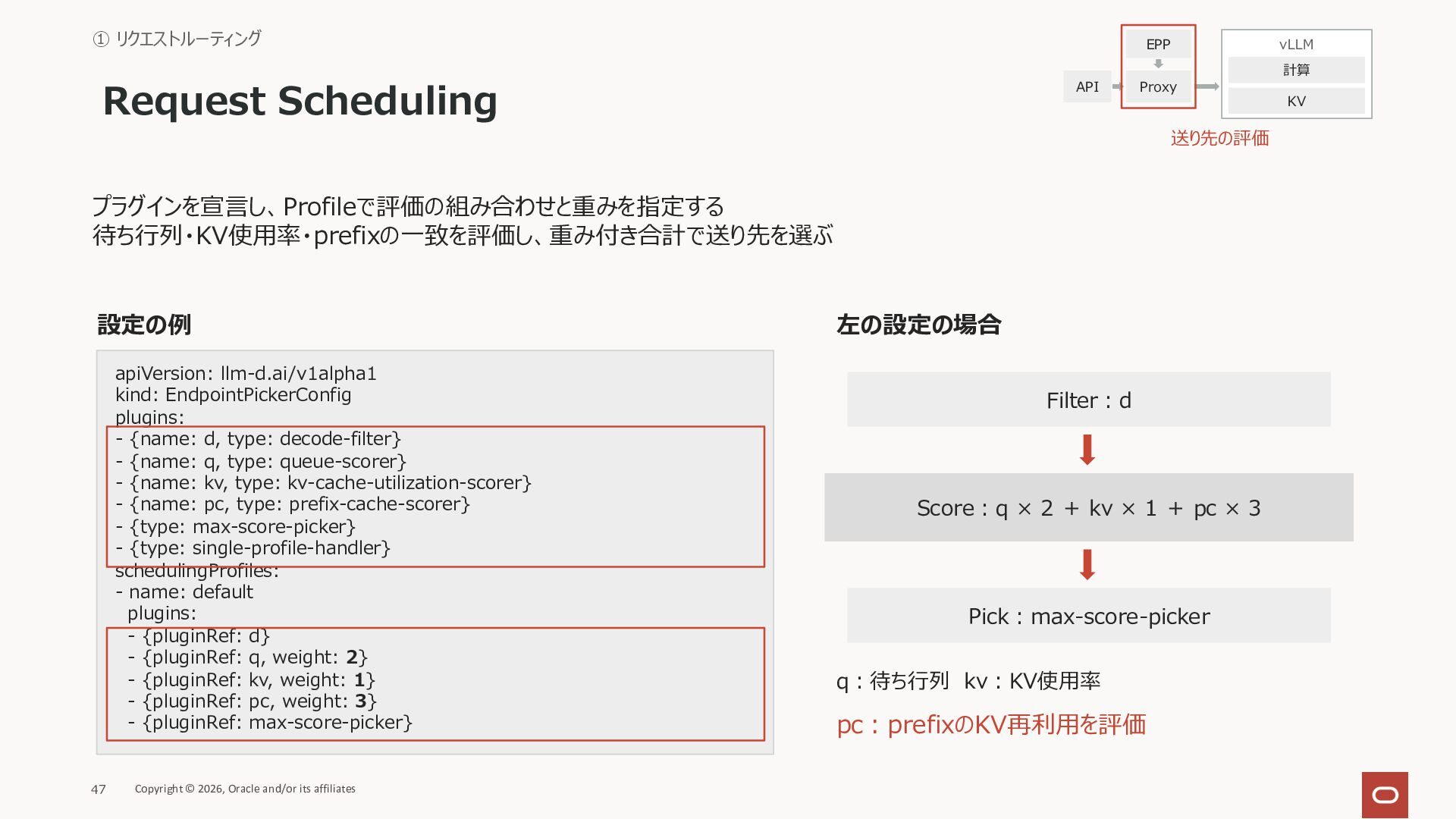

47. ① リクエストルーティング EPP Request Scheduling API Proxy 送り先の評価 プラグインを宣⾔し、Profileで評価の組み合わせと重みを指定する 待ち⾏列・KV使⽤率・prefixの⼀致を評価し、重み付き合計で送り先を選ぶ 設定の例 apiVersion: llm-d.ai/v1alpha1 kind: EndpointPickerConfig plugins: - {name: d, type: decode-filter} - {name: q, type: queue-scorer} - {name: kv, type: kv-cache-utilization-scorer} - {name: pc, type: prefix-cache-scorer} - {type: max-score-picker} - {type: single-profile-handler} schedulingProfiles: - name: default plugins: - {pluginRef: d} - {pluginRef: q, weight: 2} - {pluginRef: kv, weight: 1} - {pluginRef: pc, weight: 3} - {pluginRef: max-score-picker} 47 Copyright © 2026, Oracle and/or its affiliates 左の設定の場合 Filter︓d Score︓q × 2 ＋ kv × 1 ＋ pc × 3 Pick︓max-score-picker q︓待ち⾏列 kv︓KV使⽤率 pc︓prefixのKV再利⽤を評価 vLLM 計算 KV

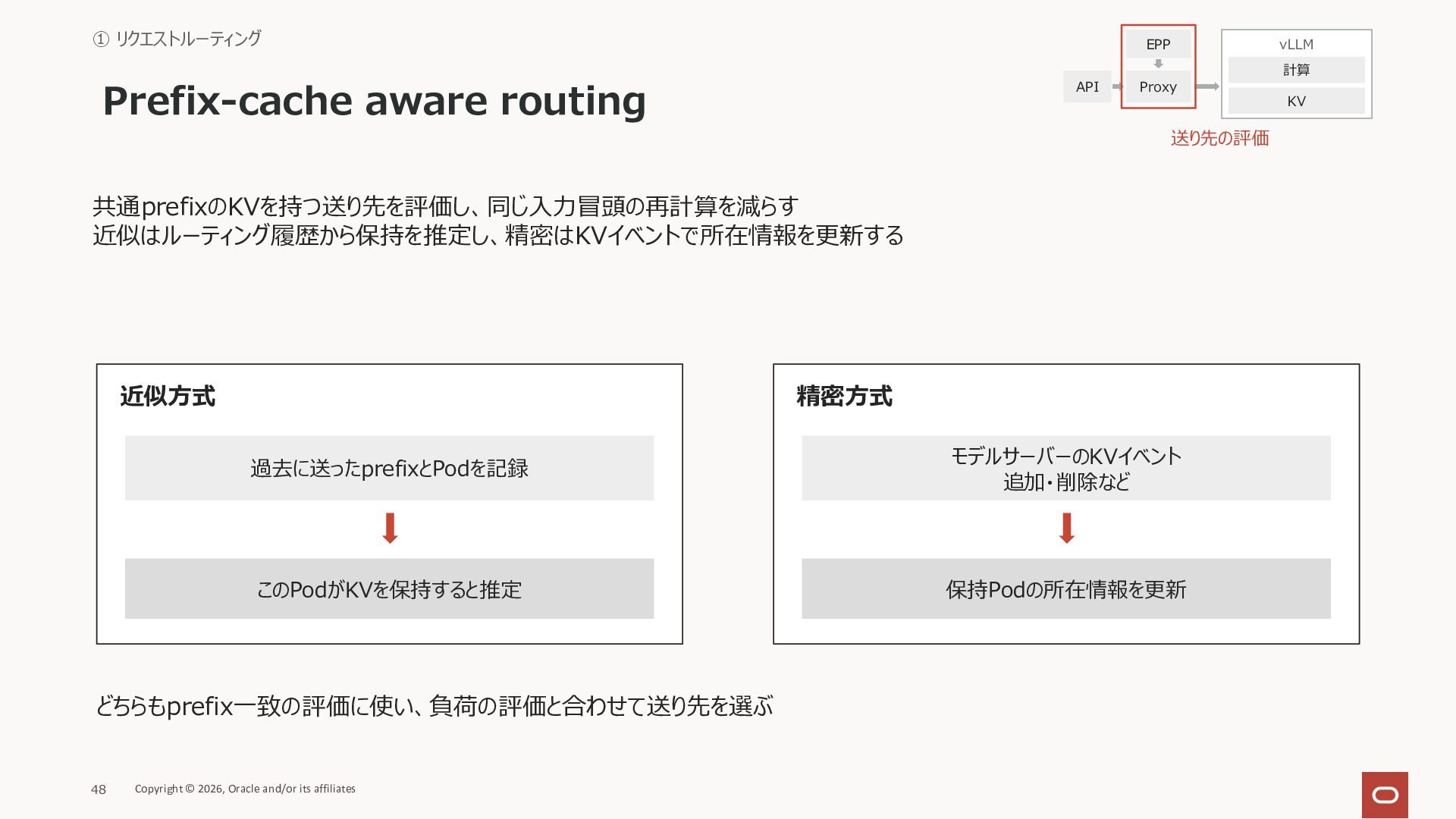

48. ① リクエストルーティング EPP Prefix-cache aware routing API Proxy 送り先の評価 共通prefixのKVを持つ送り先を評価し、同じ⼊⼒冒頭の再計算を減らす 近似はルーティング履歴から保持を推定し、精密はKVイベントで所在情報を更新する 近似⽅式 精密⽅式 過去に送ったprefixとPodを記録 モデルサーバーのKVイベント 追加・削除など このPodがKVを保持すると推定 保持Podの所在情報を更新 どちらもprefix⼀致の評価に使い、負荷の評価と合わせて送り先を選ぶ 48 Copyright © 2026, Oracle and/or its affiliates vLLM 計算 KV

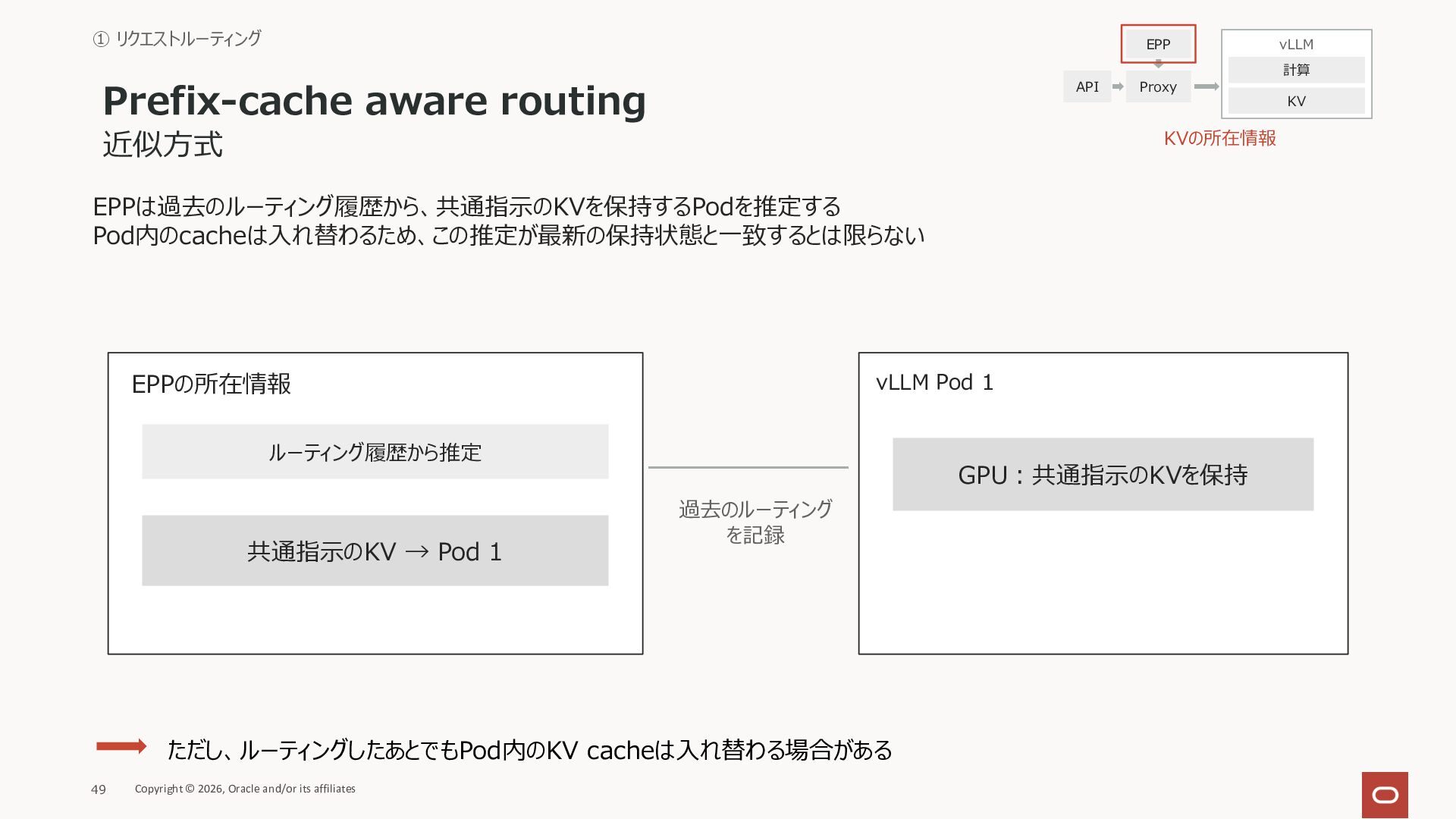

49. ① リクエストルーティング EPP Prefix-cache aware routing API 近似⽅式 Proxy KVの所在情報 EPPは過去のルーティング履歴から、共通指⽰のKVを保持するPodを推定する Pod内のcacheは⼊れ替わるため、この推定が最新の保持状態と⼀致するとは限らない vLLM Pod 1 EPPの所在情報 ルーティング履歴から推定 共通指⽰のKV → Pod 1 GPU︓共通指⽰のKVを保持 過去のルーティング を記録 ただし、ルーティングしたあとでもPod内のKV cacheは⼊れ替わる場合がある 49 Copyright © 2026, Oracle and/or its affiliates vLLM 計算 KV

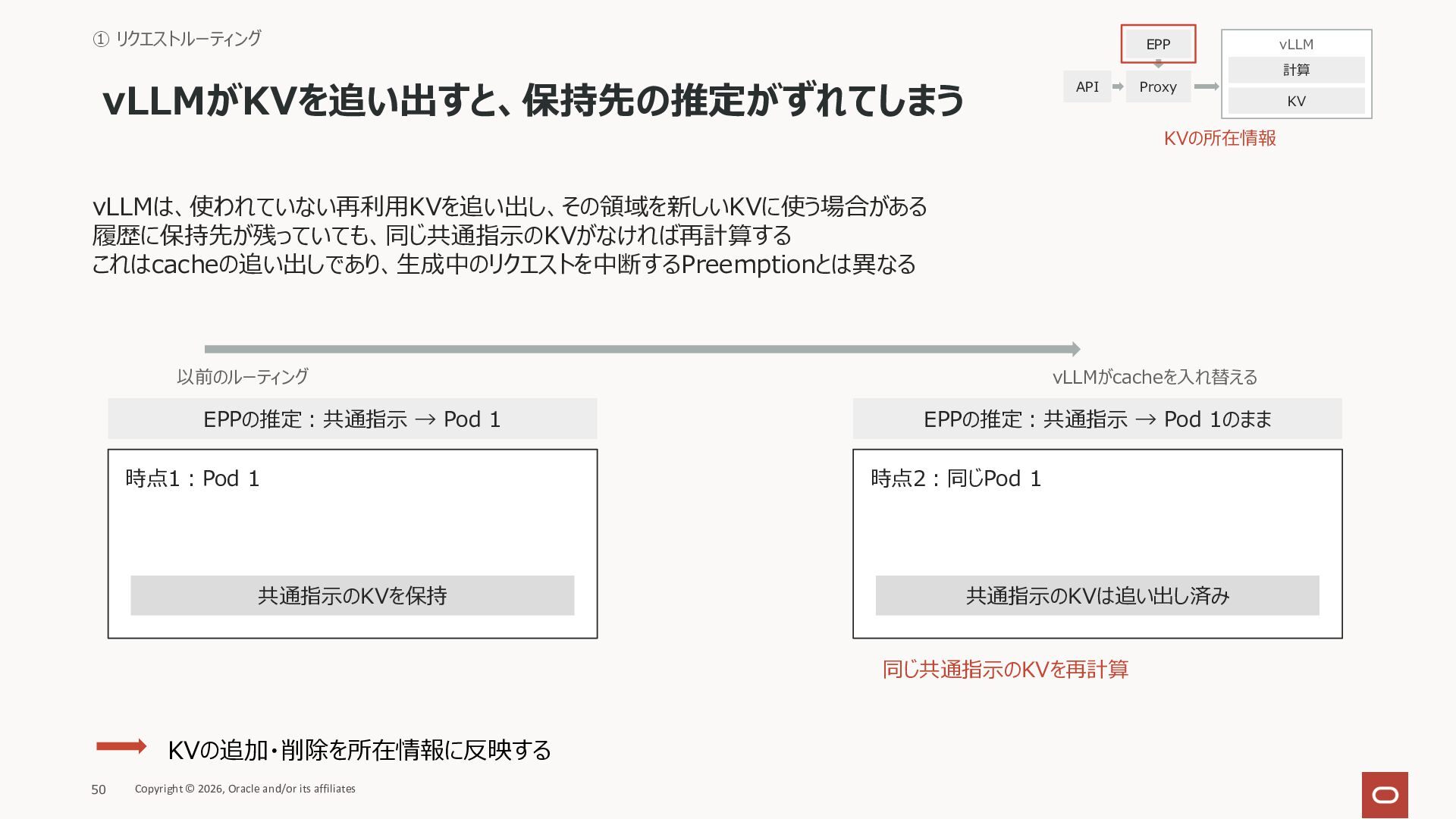

50. ① リクエストルーティング EPP vLLMがKVを追い出すと、保持先の推定がずれてしまう API Proxy KVの所在情報 vLLMは、使われていない再利⽤KVを追い出し、その領域を新しいKVに使う場合がある 履歴に保持先が残っていても、同じ共通指⽰のKVがなければ再計算する これはcacheの追い出しであり、⽣成中のリクエストを中断するPreemptionとは異なる 以前のルーティング EPPの推定︓共通指⽰ → Pod 1 時点1︓Pod 1 共通指⽰のKVを保持 vLLMがcacheを⼊れ替える EPPの推定︓共通指⽰ → Pod 1のまま 時点2︓同じPod 1 共通指⽰のKVは追い出し済み 同じ共通指⽰のKVを再計算 KVの追加・削除を所在情報に反映する 50 Copyright © 2026, Oracle and/or its affiliates vLLM 計算 KV

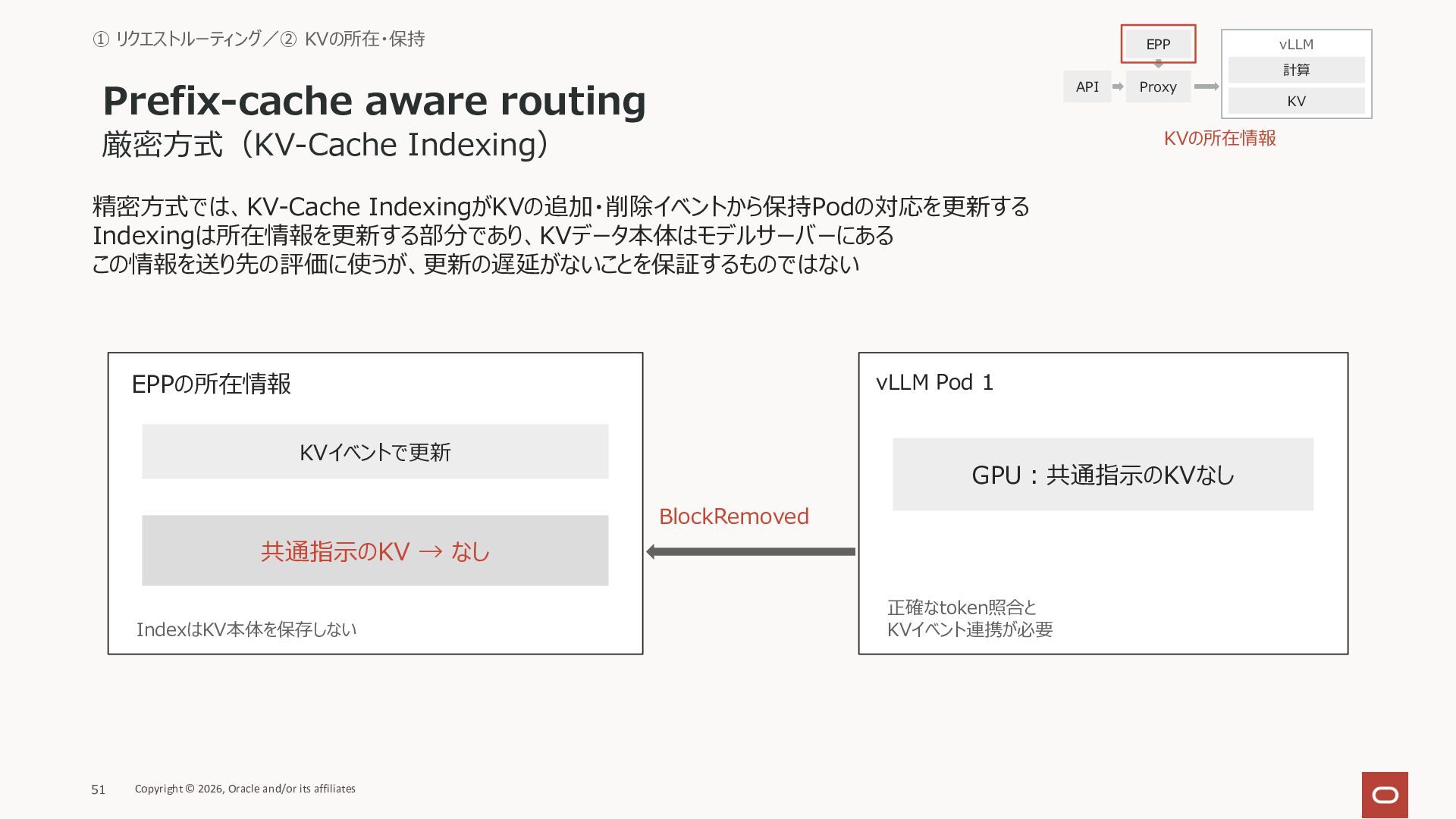

51. ① リクエストルーティング／② KVの所在・保持 EPP Prefix-cache aware routing API 厳密⽅式（KV-Cache Indexing） Proxy KVの所在情報 精密⽅式では、KV-Cache IndexingがKVの追加・削除イベントから保持Podの対応を更新する Indexingは所在情報を更新する部分であり、KVデータ本体はモデルサーバーにある この情報を送り先の評価に使うが、更新の遅延がないことを保証するものではない vLLM Pod 1 EPPの所在情報 KVイベントで更新 GPU︓共通指⽰のKVなし BlockRemoved 共通指⽰のKV → なし IndexはKV本体を保存しない 51 Copyright © 2026, Oracle and/or its affiliates 正確なtoken照合と KVイベント連携が必要 vLLM 計算 KV

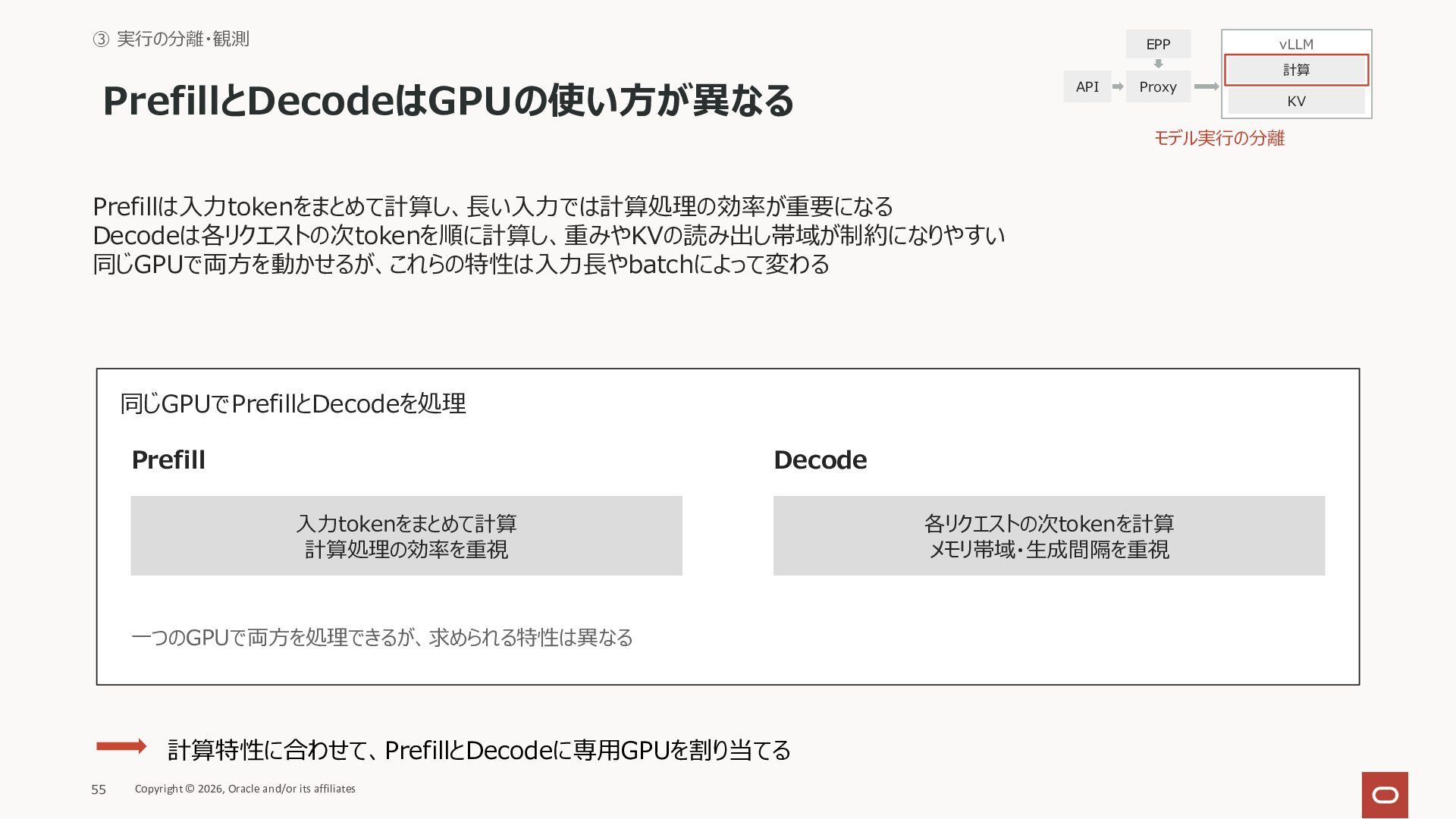

52. ③ 実⾏の分離・観測 EPP PrefillとDecodeはGPUの使い⽅が異なる API Proxy vLLM 計算 モデル実⾏の分離 Prefillは⼊⼒tokenをまとめて計算し、⻑い⼊⼒では計算処理の効率が重要になる Decodeは各リクエストの次tokenを順に計算し、重みやKVの読み出し帯域が制約になりやすい 同じGPUで両⽅を動かせるが、これらの特性は⼊⼒⻑やbatchによって変わる 同じGPUでPrefillとDecodeを処理 Prefill Decode ⼊⼒tokenをまとめて計算 計算処理の効率を重視 ⼀つのGPUで両⽅を処理できるが、求められる特性は異なる 計算特性に合わせて、PrefillとDecodeに専⽤GPUを割り当てる 55 Copyright © 2026, Oracle and/or its affiliates 各リクエストの次tokenを計算 メモリ帯域・⽣成間隔を重視 KV

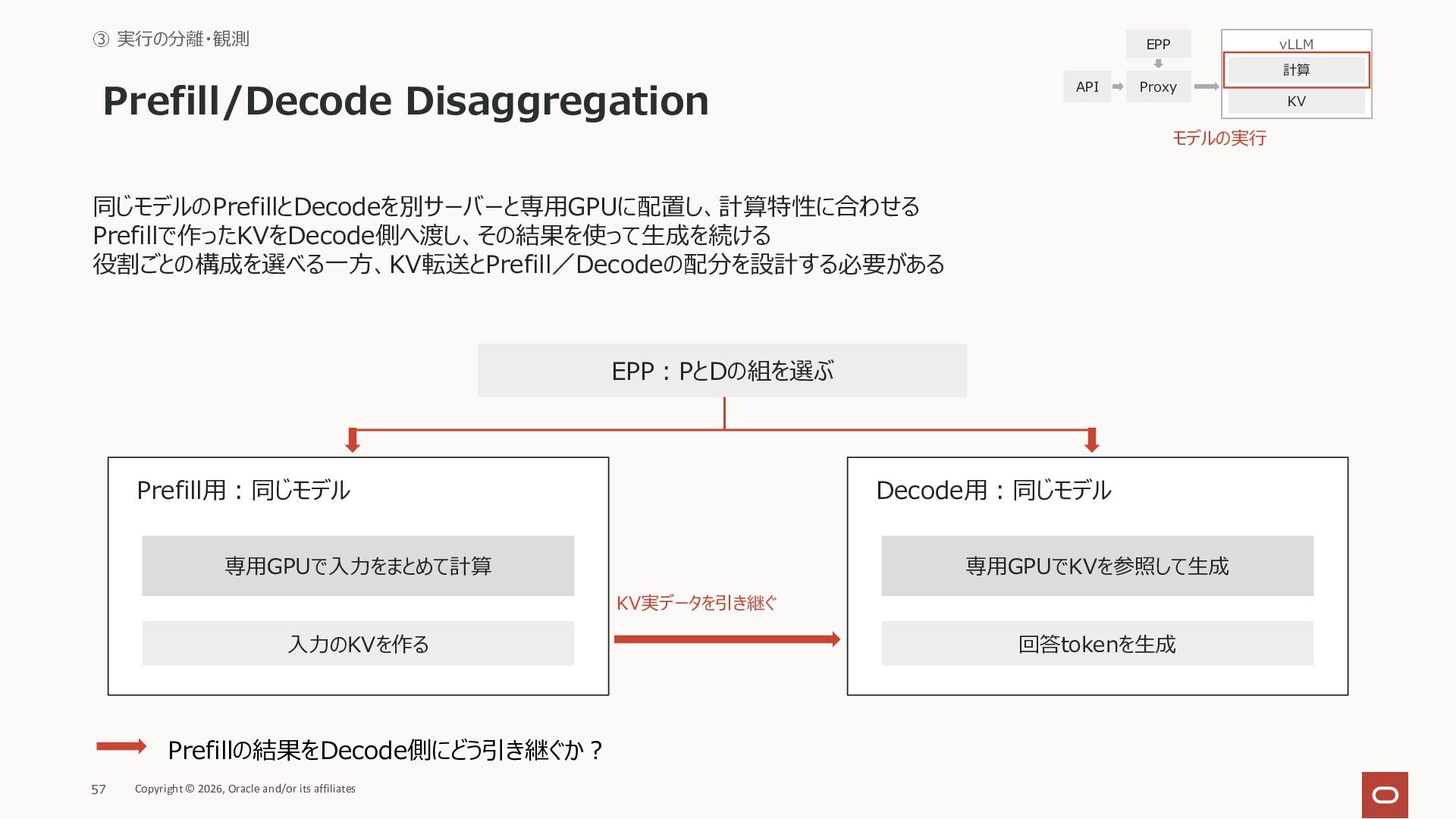

53. ③ 実⾏の分離・観測 EPP Prefill/Decode Disaggregation API vLLM Proxy モデルの実⾏ 同じモデルのPrefillとDecodeを別サーバーと専⽤GPUに配置し、計算特性に合わせる Prefillで作ったKVをDecode側へ渡し、その結果を使って⽣成を続ける 役割ごとの構成を選べる⼀⽅、KV転送とPrefill／Decodeの配分を設計する必要がある EPP︓PとDの組を選ぶ Prefill⽤︓同じモデル Decode⽤︓同じモデル 専⽤GPUで⼊⼒をまとめて計算 専⽤GPUでKVを参照して⽣成 KV実データを引き継ぐ ⼊⼒のKVを作る Prefillの結果をDecode側にどう引き継ぐか︖ 57 Copyright © 2026, Oracle and/or its affiliates 回答tokenを⽣成 計算 KV

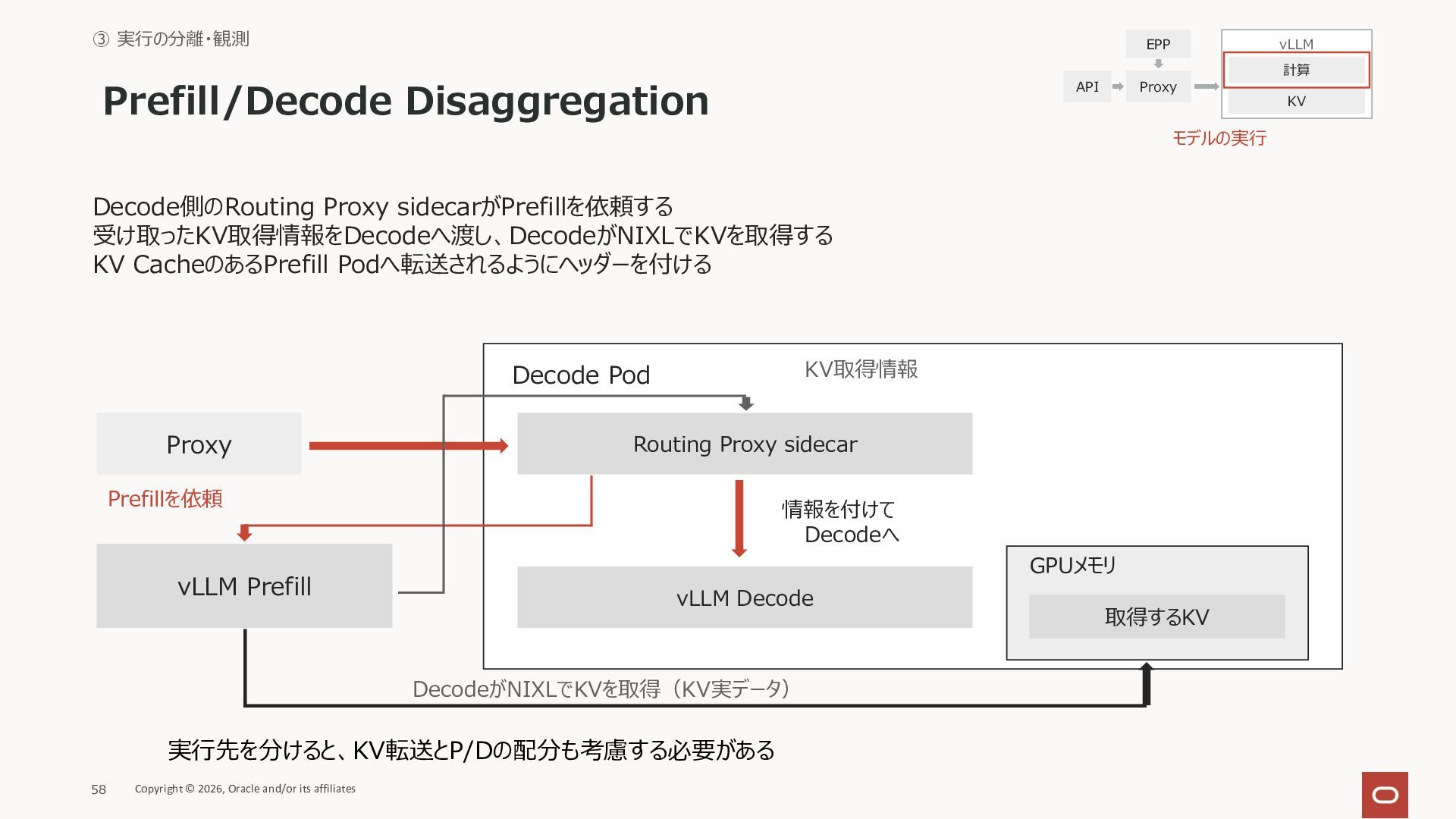

54. ③ 実⾏の分離・観測 EPP Prefill/Decode Disaggregation API vLLM Proxy モデルの実⾏ Decode側のRouting Proxy sidecarがPrefillを依頼する 受け取ったKV取得情報をDecodeへ渡し、DecodeがNIXLでKVを取得する KV CacheのあるPrefill Podへ転送されるようにヘッダーを付ける KV取得情報 Decode Pod Proxy Routing Proxy sidecar Prefillを依頼 vLLM Prefill 情報を付けて Decodeへ GPUメモリ vLLM Decode DecodeがNIXLでKVを取得（KV実データ） 実⾏先を分けると、KV転送とP/Dの配分も考慮する必要がある 58 Copyright © 2026, Oracle and/or its affiliates 取得するKV 計算 KV

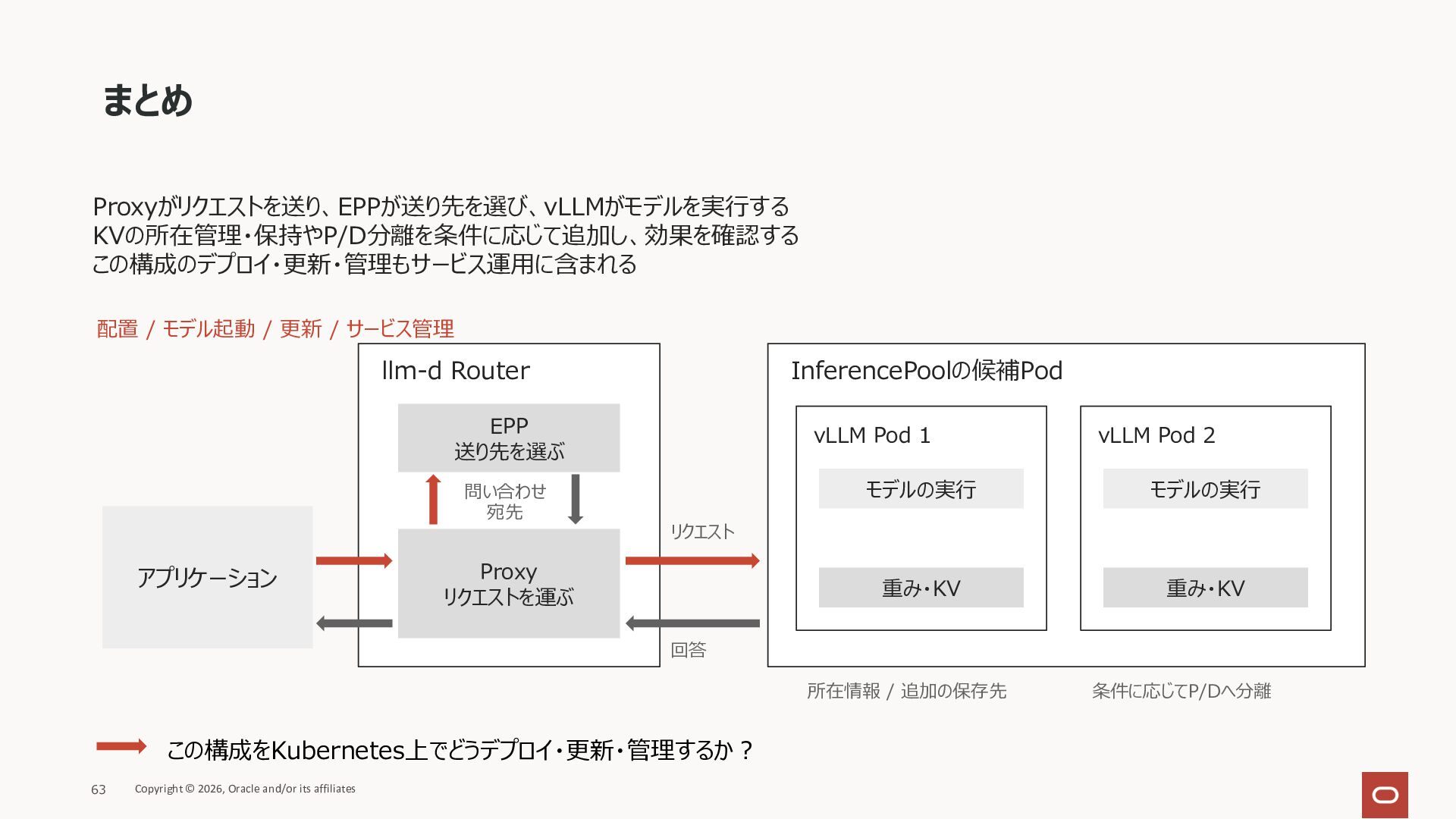

55. まとめ Proxyがリクエストを送り、EPPが送り先を選び、vLLMがモデルを実⾏する KVの所在管理・保持やP/D分離を条件に応じて追加し、効果を確認する この構成のデプロイ・更新・管理もサービス運⽤に含まれる 配置 / モデル起動 / 更新 / サービス管理 llm-d Router InferencePoolの候補Pod EPP 送り先を選ぶ 問い合わせ 宛先 アプリケーション vLLM Pod 1 vLLM Pod 2 モデルの実⾏ モデルの実⾏ 重み・KV 重み・KV リクエスト Proxy リクエストを運ぶ 回答 所在情報 / 追加の保存先 この構成をKubernetes上でどうデプロイ・更新・管理するか︖ 63 Copyright © 2026, Oracle and/or its affiliates 条件に応じてP/Dへ分離
56. KServe 推論サービスをKubernetes上で管理する

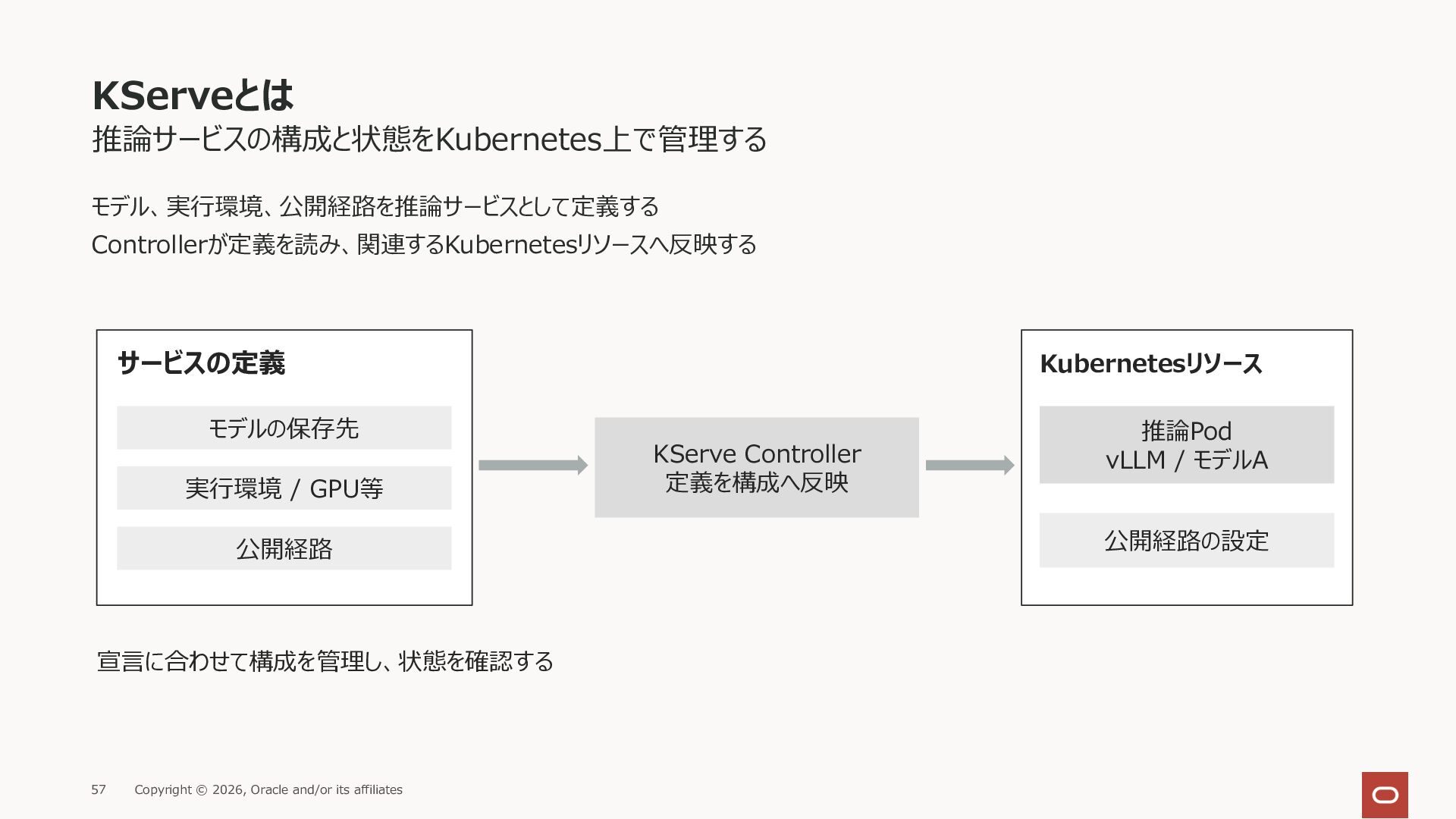

57. KServeとは 推論サービスの構成と状態をKubernetes上で管理する モデル、実⾏環境、公開経路を推論サービスとして定義する Controllerが定義を読み、関連するKubernetesリソースへ反映する サービスの定義 モデルの保存先 実⾏環境 / GPU等 公開経路 宣⾔に合わせて構成を管理し、状態を確認する 57 Copyright © 2026, Oracle and/or its affiliates Kubernetesリソース KServe Controller 定義を構成へ反映 推論Pod vLLM / モデルA 公開経路の設定

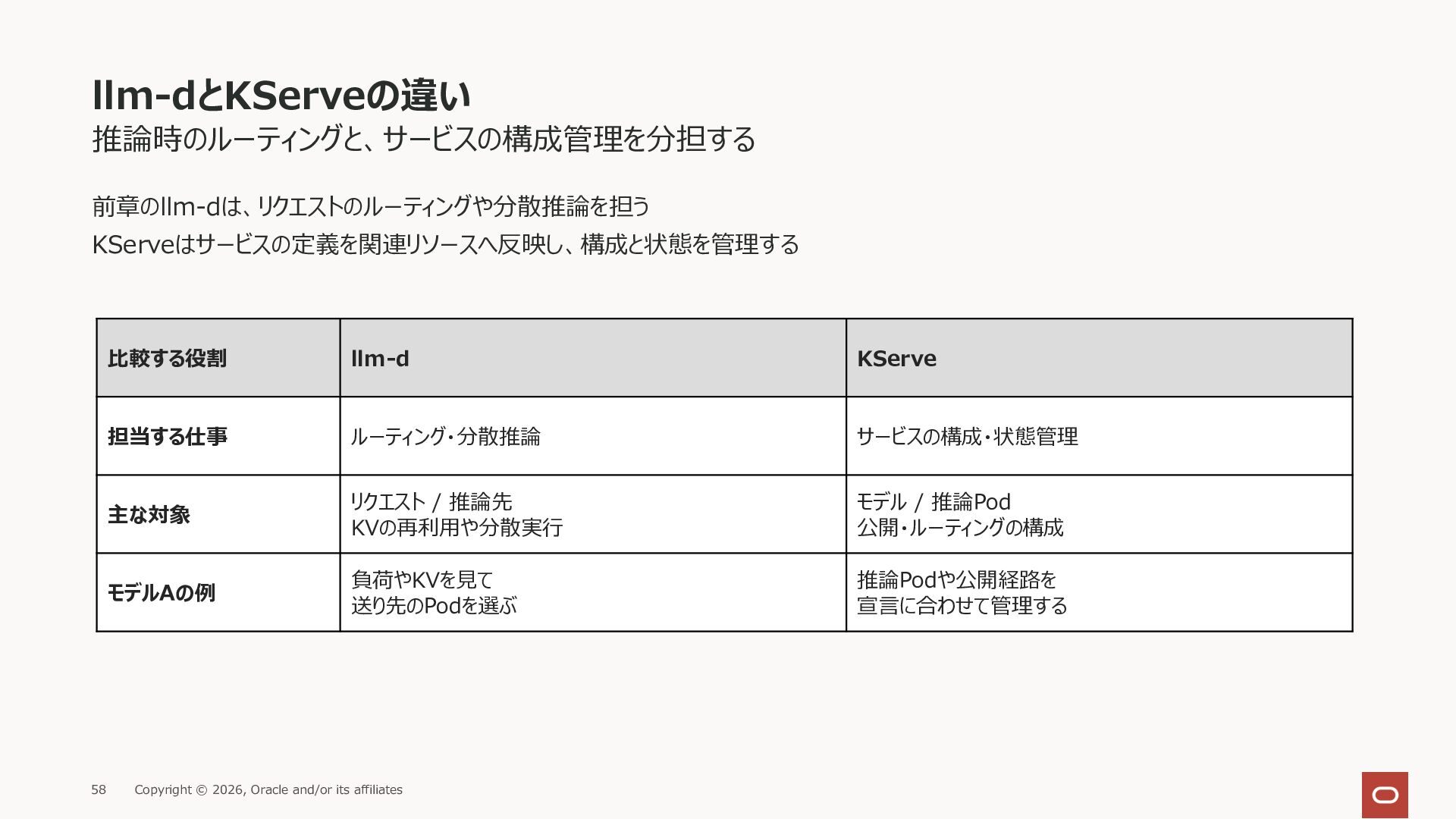

58. llm-dとKServeの違い 推論時のルーティングと、サービスの構成管理を分担する 前章のllm-dは、リクエストのルーティングや分散推論を担う KServeはサービスの定義を関連リソースへ反映し、構成と状態を管理する 58 ⽐較する役割 llm-d KServe 担当する仕事 ルーティング・分散推論 サービスの構成・状態管理 主な対象 リクエスト / 推論先 KVの再利⽤や分散実⾏ モデル / 推論Pod 公開・ルーティングの構成 モデルAの例 負荷やKVを⾒て 送り先のPodを選ぶ 推論Podや公開経路を 宣⾔に合わせて管理する Copyright © 2026, Oracle and/or its affiliates

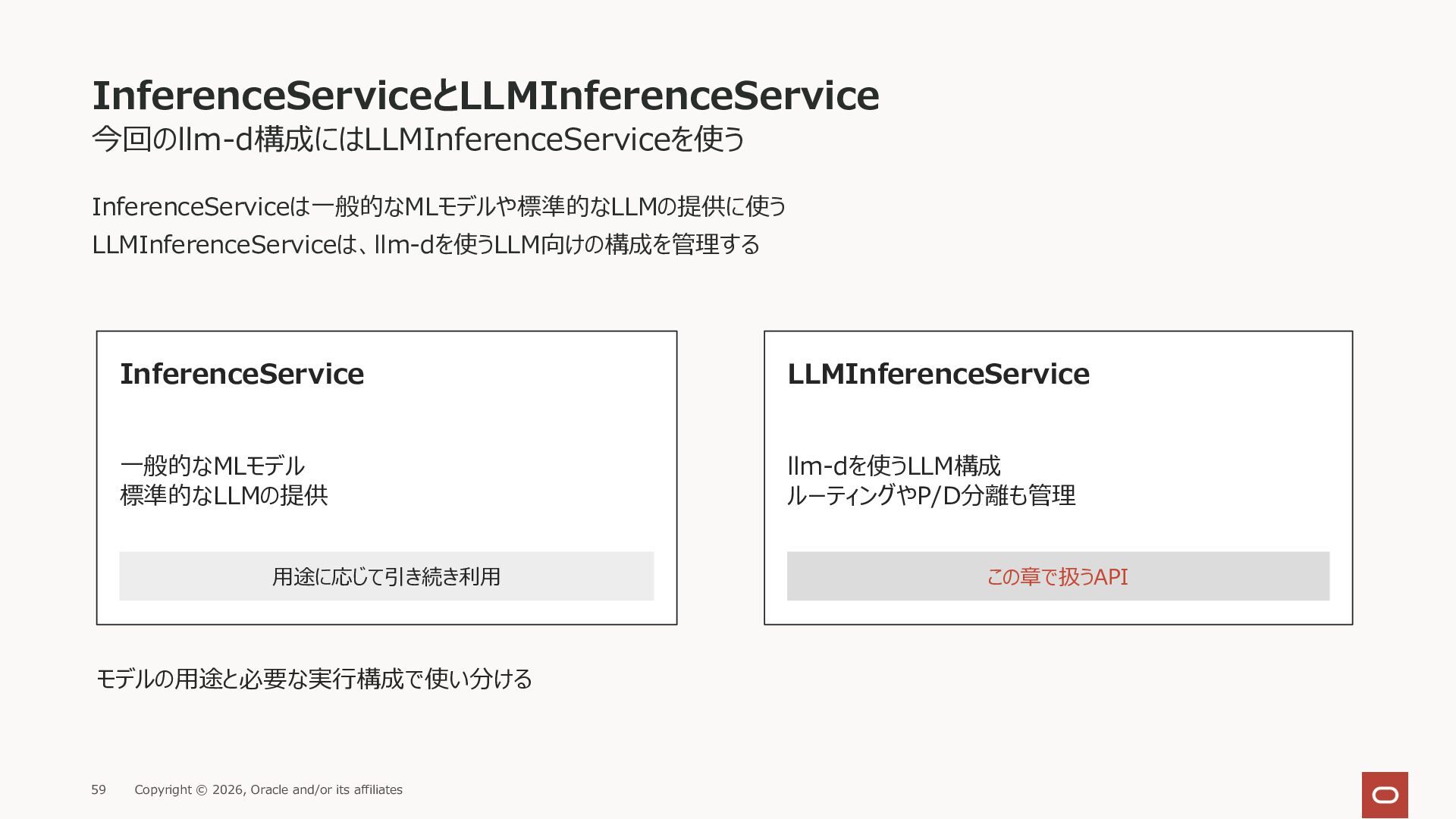

59. InferenceServiceとLLMInferenceService 今回のllm-d構成にはLLMInferenceServiceを使う InferenceServiceは⼀般的なMLモデルや標準的なLLMの提供に使う LLMInferenceServiceは、llm-dを使うLLM向けの構成を管理する InferenceService LLMInferenceService ⼀般的なMLモデル 標準的なLLMの提供 llm-dを使うLLM構成 ルーティングやP/D分離も管理 ⽤途に応じて引き続き利⽤ モデルの⽤途と必要な実⾏構成で使い分ける 59 Copyright © 2026, Oracle and/or its affiliates この章で扱うAPI

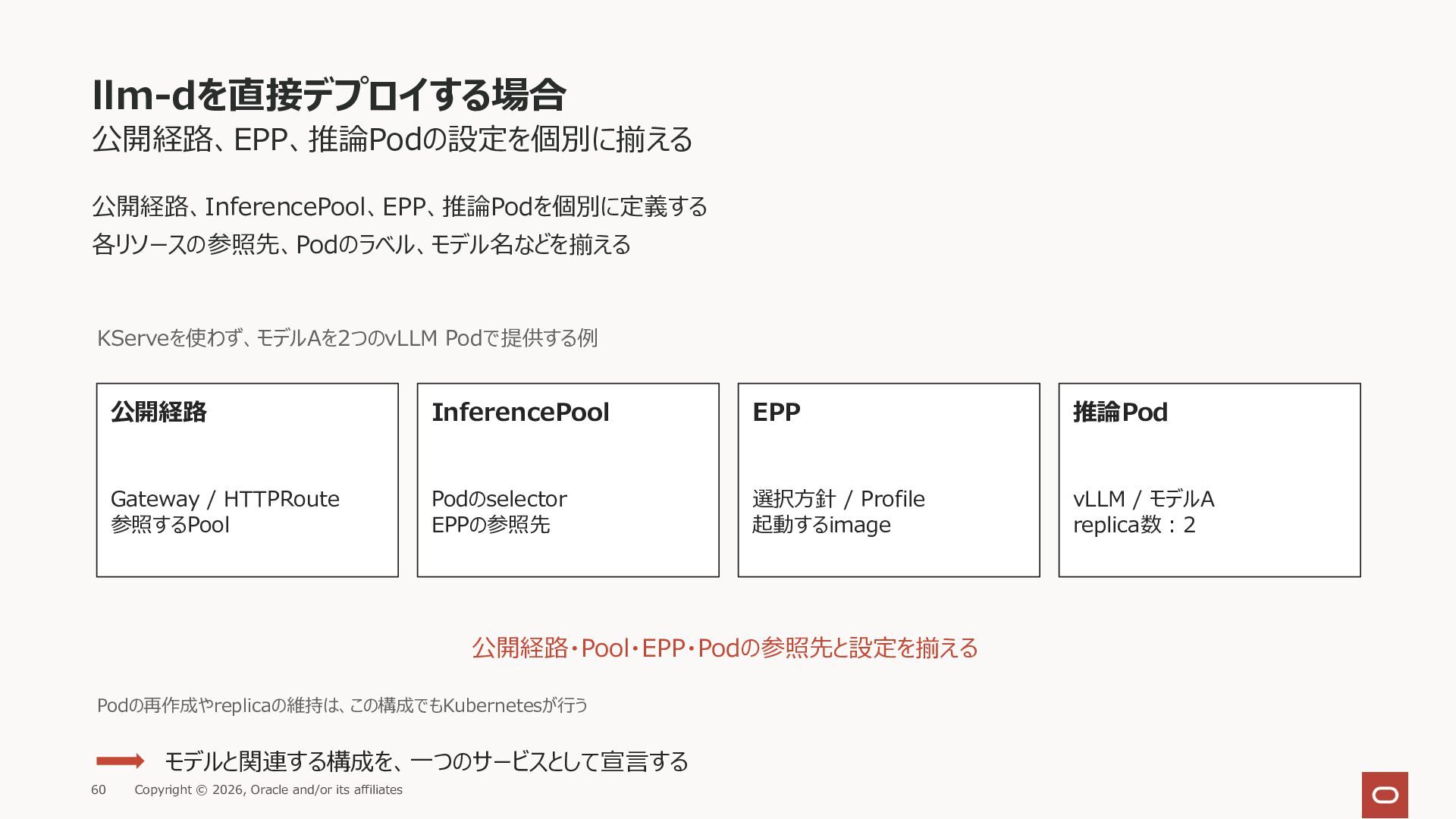

60. llm-dを直接デプロイする場合 公開経路、EPP、推論Podの設定を個別に揃える 公開経路、InferencePool、EPP、推論Podを個別に定義する 各リソースの参照先、Podのラベル、モデル名などを揃える KServeを使わず、モデルAを2つのvLLM Podで提供する例 公開経路 InferencePool EPP 推論Pod Gateway / HTTPRoute 参照するPool Podのselector EPPの参照先 選択⽅針 / Profile 起動するimage vLLM / モデルA replica数︓2 公開経路・Pool・EPP・Podの参照先と設定を揃える Podの再作成やreplicaの維持は、この構成でもKubernetesが⾏う モデルと関連する構成を、⼀つのサービスとして宣⾔する 60 Copyright © 2026, Oracle and/or its affiliates

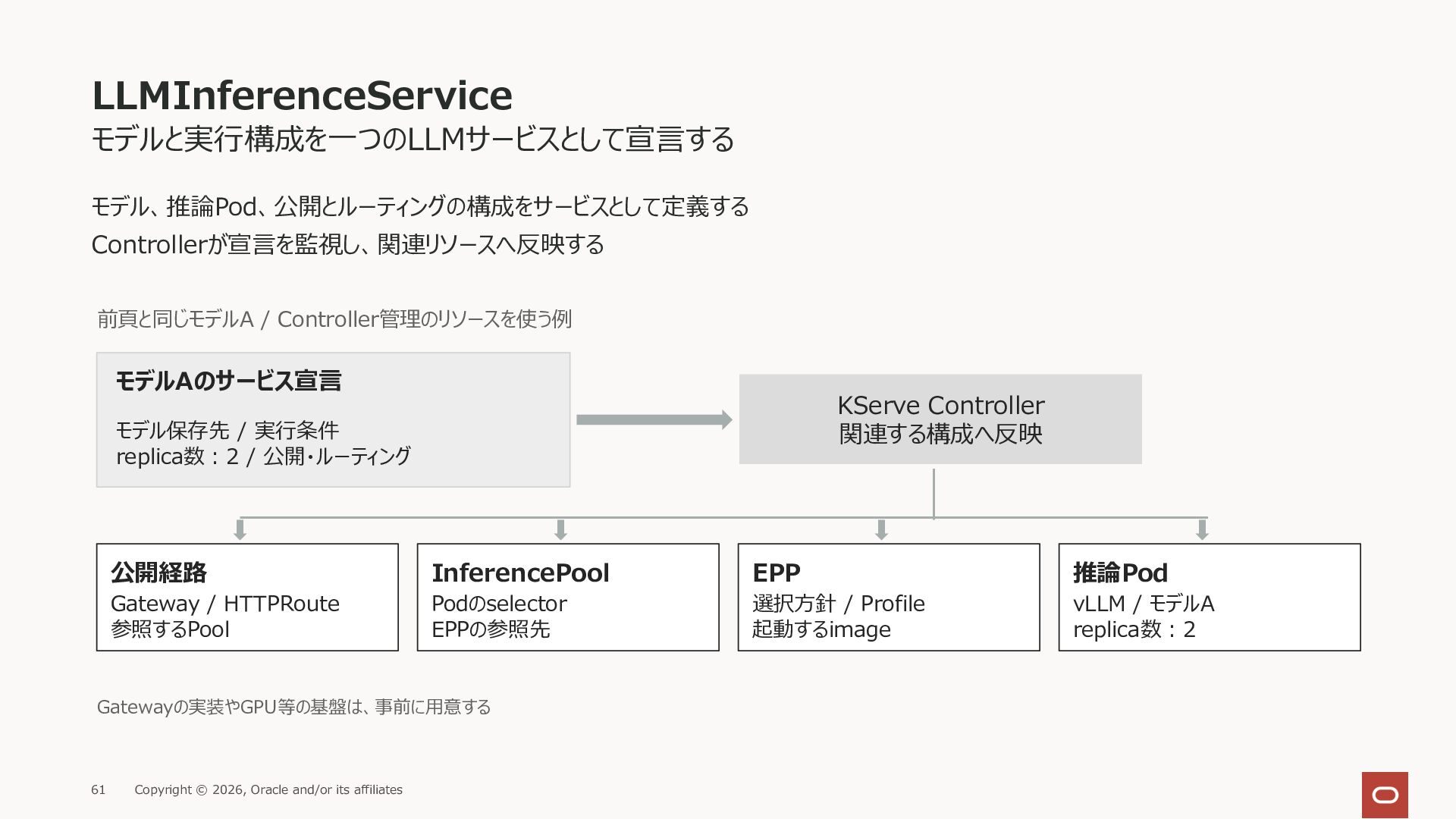

61. LLMInferenceService モデルと実⾏構成を⼀つのLLMサービスとして宣⾔する モデル、推論Pod、公開とルーティングの構成をサービスとして定義する Controllerが宣⾔を監視し、関連リソースへ反映する 前⾴と同じモデルA / Controller管理のリソースを使う例 モデルAのサービス宣⾔ KServe Controller 関連する構成へ反映 モデル保存先 / 実⾏条件 replica数︓2 / 公開・ルーティング 公開経路 InferencePool EPP 推論Pod Gateway / HTTPRoute 参照するPool Podのselector EPPの参照先 選択⽅針 / Profile 起動するimage vLLM / モデルA replica数︓2 Gatewayの実装やGPU等の基盤は、事前に⽤意する 61 Copyright © 2026, Oracle and/or its affiliates

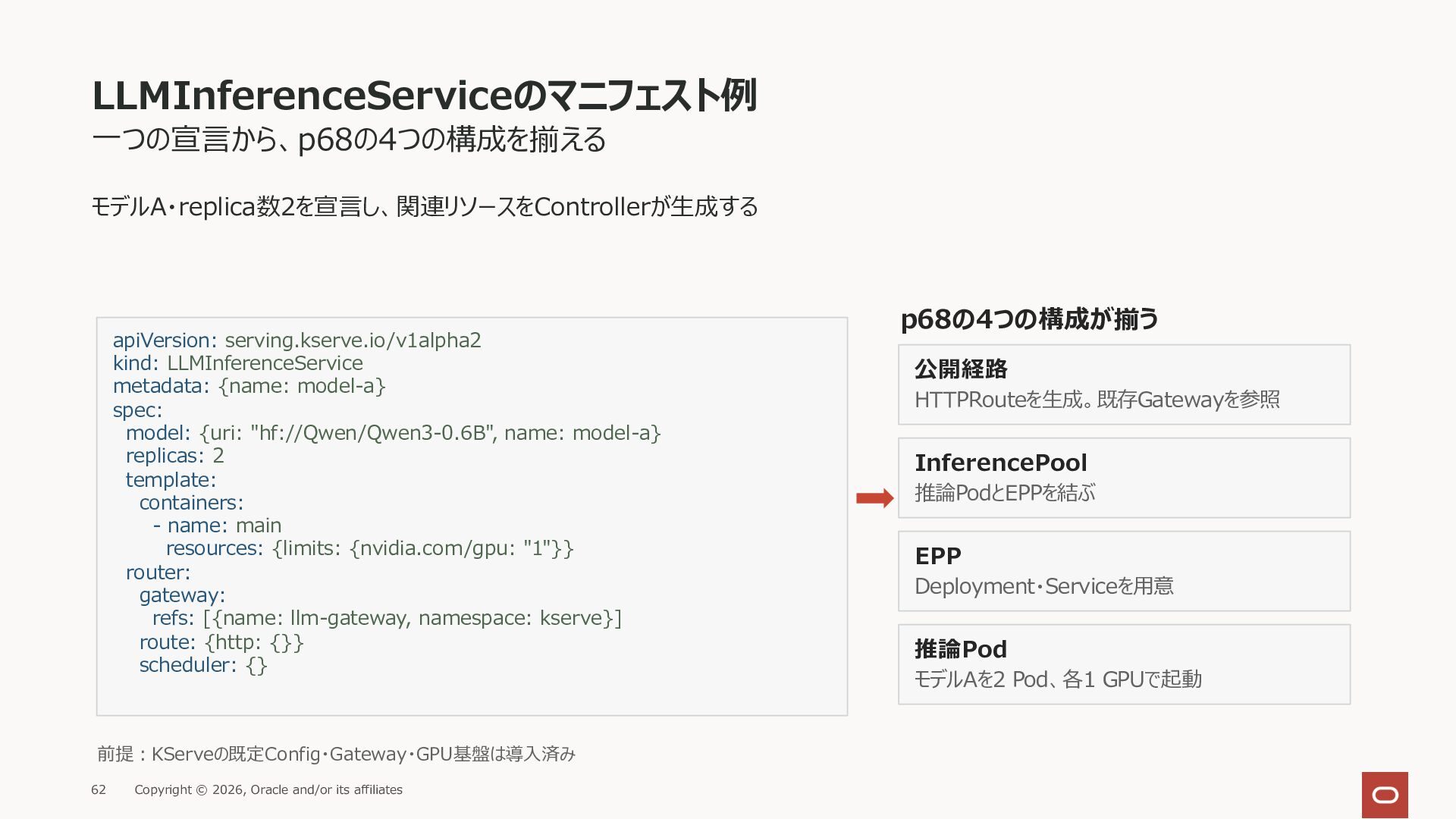

62. LLMInferenceServiceのマニフェスト例 ⼀つの宣⾔から、p68の4つの構成を揃える モデルA・replica数2を宣⾔し、関連リソースをControllerが⽣成する apiVersion: serving.kserve.io/v1alpha2 kind: LLMInferenceService metadata: {name: model-a} spec: model: {uri: "hf://Qwen/Qwen3-0.6B", name: model-a} replicas: 2 template: containers: - name: main resources: {limits: {nvidia.com/gpu: "1"}} router: gateway: refs: [{name: llm-gateway, namespace: kserve}] route: {http: {}} scheduler: {} 前提︓KServeの既定Config・Gateway・GPU基盤は導⼊済み 62 Copyright © 2026, Oracle and/or its affiliates p68の4つの構成が揃う 公開経路 HTTPRouteを⽣成。既存Gatewayを参照 InferencePool 推論PodとEPPを結ぶ EPP Deployment・Serviceを⽤意 推論Pod モデルAを2 Pod、各1 GPUで起動

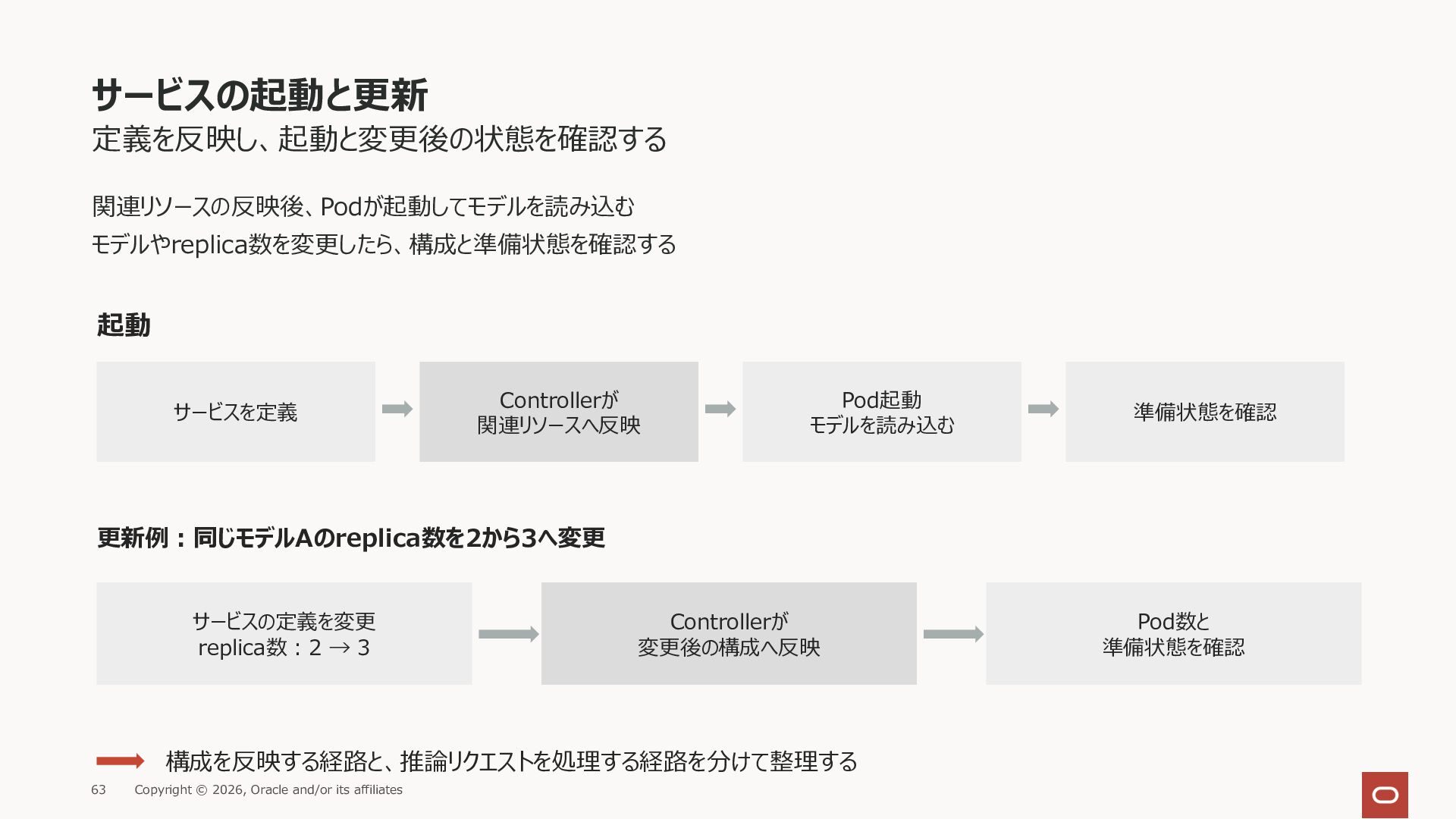

63. サービスの起動と更新 定義を反映し、起動と変更後の状態を確認する 関連リソースの反映後、Podが起動してモデルを読み込む モデルやreplica数を変更したら、構成と準備状態を確認する 起動 サービスを定義 Controllerが 関連リソースへ反映 Pod起動 モデルを読み込む 準備状態を確認 更新例︓同じモデルAのreplica数を2から3へ変更 サービスの定義を変更 replica数︓2 → 3 Controllerが 変更後の構成へ反映 構成を反映する経路と、推論リクエストを処理する経路を分けて整理する 63 Copyright © 2026, Oracle and/or its affiliates Pod数と 準備状態を確認

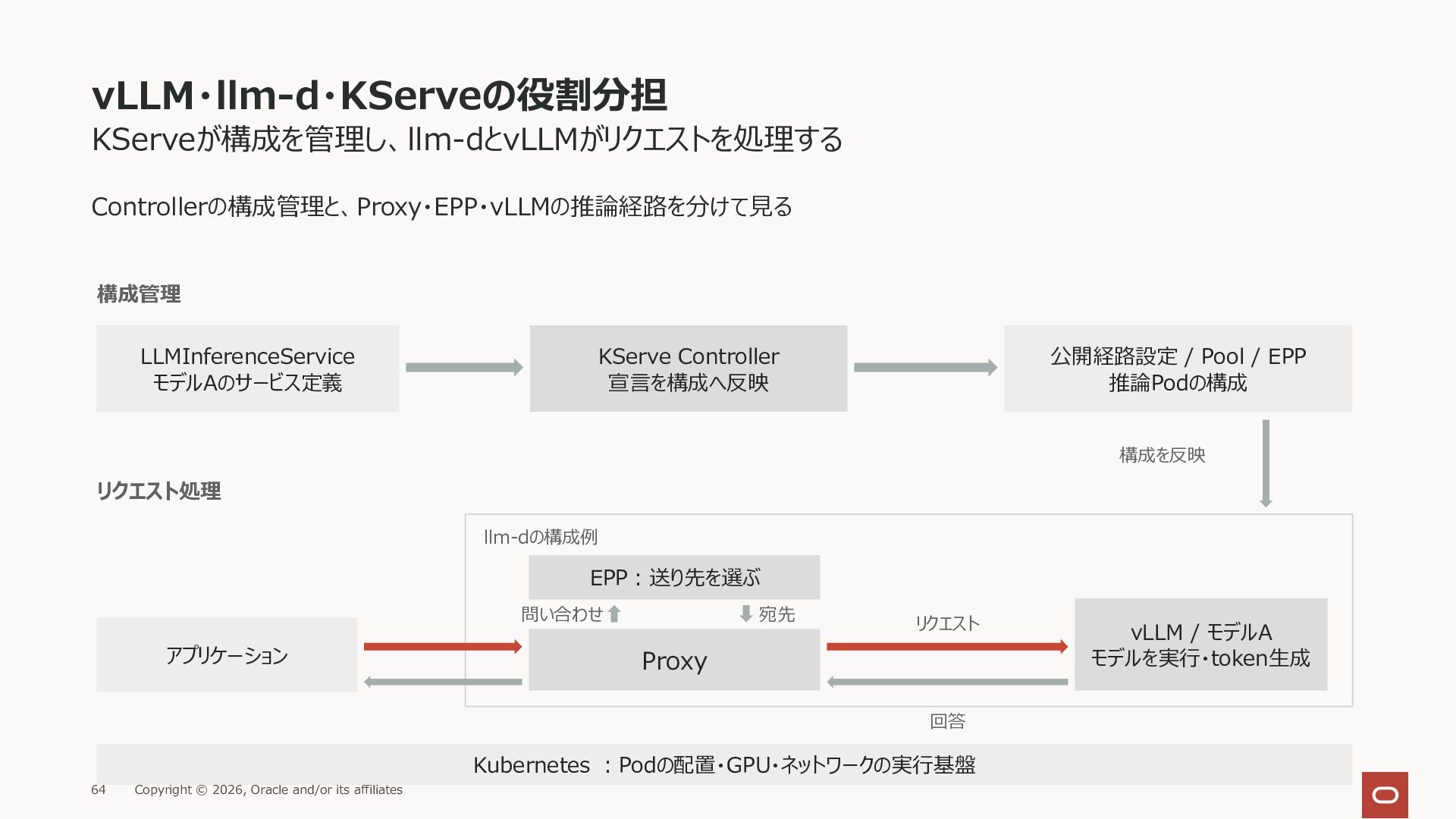

64. vLLM・llm-d・KServeの役割分担 KServeが構成を管理し、llm-dとvLLMがリクエストを処理する Controllerの構成管理と、Proxy・EPP・vLLMの推論経路を分けて⾒る 構成管理 LLMInferenceService モデルAのサービス定義 KServe Controller 宣⾔を構成へ反映 公開経路設定 / Pool / EPP 推論Podの構成 構成を反映 リクエスト処理 llm-dの構成例 EPP︓送り先を選ぶ 問い合わせ アプリケーション 宛先 リクエスト Proxy 回答 Kubernetes ︓Podの配置・GPU・ネットワークの実⾏基盤 64 Copyright © 2026, Oracle and/or its affiliates vLLM / モデルA モデルを実⾏・token⽣成
65. まとめ

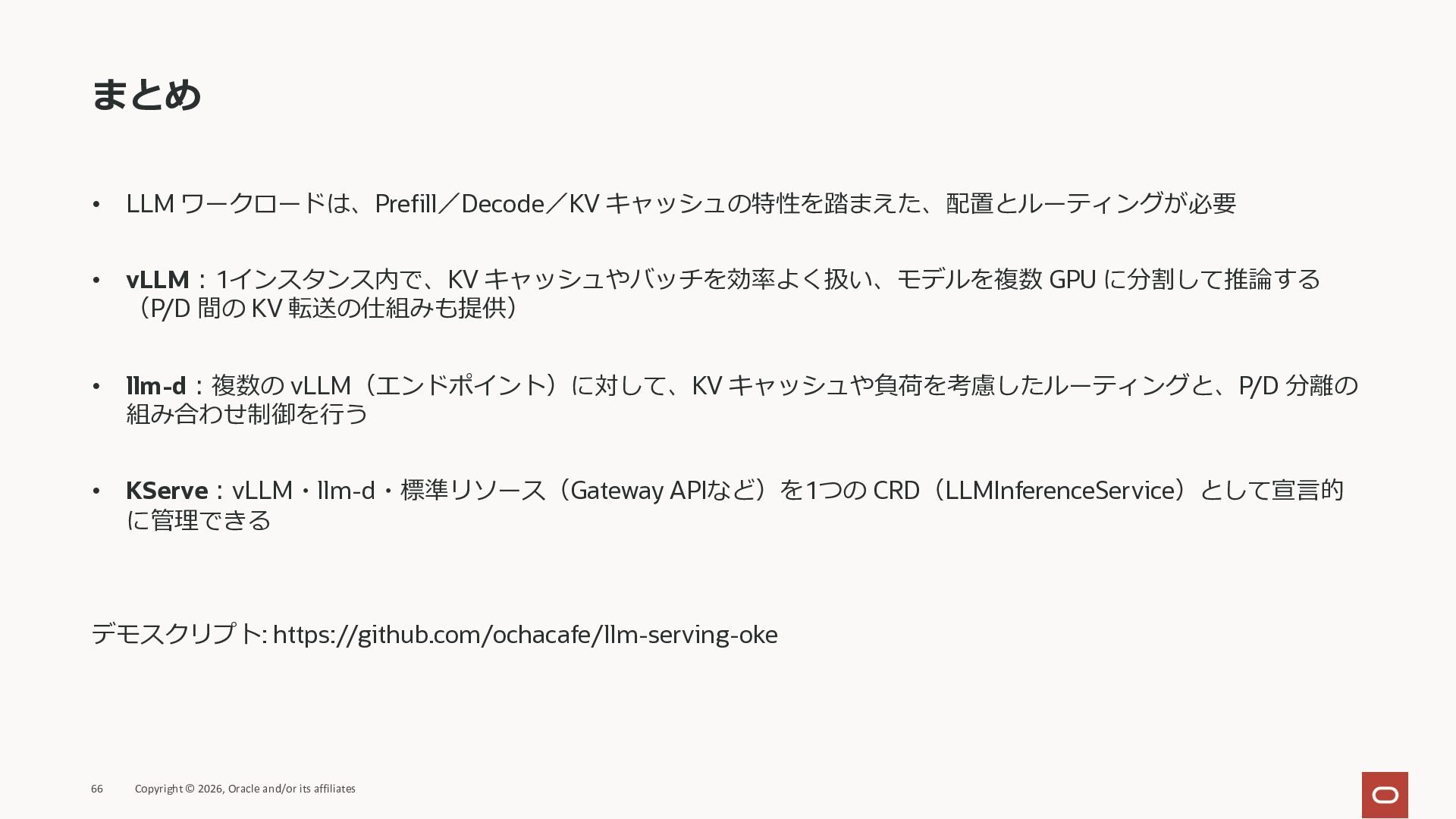

66. まとめ • LLM ワークロードは、Prefill／Decode／KV キャッシュの特性を踏まえた、配置とルーティングが必要 • vLLM︓1インスタンス内で、KV キャッシュやバッチを効率よく扱い、モデルを複数 GPU に分割して推論する （P/D 間の KV 転送の仕組みも提供） • llm-d︓複数の vLLM（エンドポイント）に対して、KV キャッシュや負荷を考慮したルーティングと、P/D 分離の 組み合わせ制御を⾏う • KServe︓vLLM・llm-d・標準リソース（Gateway APIなど）を1つの CRD（LLMInferenceService）として宣⾔的 に管理できる デモスクリプト: https://github.com/ochacafe/llm-serving-oke 66 Copyright © 2026, Oracle and/or its affiliates
