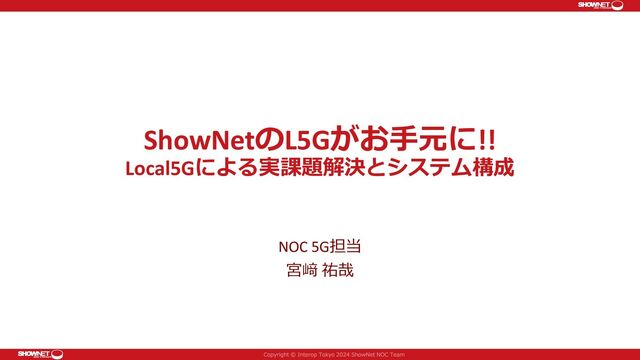

ShowNetのL5Gがお手元に!! Local5Gによる実課題解決とシステム構成 NOC 5G担当 宮﨑 祐哉
ローカル5GとShowNet
ローカル5Gって何? 企業や地方自治体が自者・他者の土地にて構築・利用でき る5Gネットワークのこと 通信事業者が提供する5Gを「キャリア5G」と呼ぶ 4.5GHz帯と28GHz帯の周波数が割り当てられている ローカル5G ① NTTドコモ 100MHz ↑↓
4.5GHz帯 (Sub6) 28GHz帯(ミリ波) 4600 4900 [MHz] 4500 楽天モバイル 400MHz ↑↓ NTTドコモ 400MHz ↑↓ KDDI/沖縄セルラー 400MHz ↑↓ ソフトバンク 400MHz ↑↓ ローカル5G ② 28.2 29.1 [GHz] 29.5 27.8 27.4 27.0
ローカル5Gは何が嬉しい? 電波を専有するため通信を安定させやすい! 高スループット ゆらぎが少ない 低遅延 免許人に合わせて基地局の設計を最適化 (((◦))) (((◦))) (((◦))) 広範囲
不特定多数 ハンドオーバ要 キャリア5G (((◦))) (((◦))) (((◦))) 局地的 限定ユーザ ローカル5G ハンドオーバ 不要
ShowNetにおける5Gの歩み 2022 多様なローカル5Gシステムの実証 • 合計7つの独立したシステムを構築 • シールドテント/ボックスを活用し相互接続検証・デモを実施 2023 Sub6 x3
実験試験局 (NTTCom/Cisco/NEC) を使ったサービス提供 • 低遅延な映像・音声中継,エッジと連携したカメラ監視システム,スラ イスの動的な切り替え
今年のローカル5Gは? 来場者/出展社にローカル5Gを体験してほしい ウォーキングツアーやドロップで試してみよう! ShowNetウォーキングツアーの 課題解決にも取り組もう
ローカル5Gによる課題解決 混雑する会場でも快適なウォーキングツアーにしたい! 人が多い/後方でもラックや解説者の様子がしっかり見える スライド挿入によるツアー体験の向上 電波を専有するローカル5Gが最適! 映像サーバー (MoIP) スライド合成/切り替え ツアー参加者端末 撮影カメラ
ShowNet バックボーン ローカル5G 例)NOCの説明している機材を拡大
設計&見どころ
今年の見どころ ウォーキングツアーの課題解決&出展社様向けの提供 実用局を含む免許3種による3系統のローカル5Gを運用 各システムの冗長構成による安定動作の実現 (PTP/L5G)
ローカル5G PTP ローカル5GとMoIP機 器に時刻を提供 トポロジ図上の場所
取得した免許と割当て 今年は3免許のうち2免許が実用局(ShowNet初!) 実用局免許では様々な端末を申請不要で接続可能に! ライン名 免許人 周波数 区分 NTT-A NTTコミュニケーションズ 4600MHz
- 4699MHz 実用局 NEC NEC 4700MHz - 4799MHz 実用局 NTT-B NTTコミュニケーションズ 4800MHz - 4899MHz 実験試験局 NTT-A基地局 (Celona) NEC基地局 (NEC) NTT-B基地局 (Airspan) STMルームトラス 4ホールキャットウォーク北・南
無線エリアイメージ 基地局を4個所に設置して4, 5ホールを広くカバー 12 NTT-A (NTTCom): 4600-4700 NEC: 4700-4800 NTT-B
(NTTCom/NTT): 4800-4900 5ホール 4ホール
NECライン オールオンプレ構成のローカル5GパックをShowNetに構築 ShowNetでは機器3種によるスピード構築を実現 基地局・オンプレ5Gコア・コントローラ RV1200 オンプレ 5Gコア 映像サーバ (MoIP) ShowNet
backbone RV1200 コントローラ the Internet ptp tc GUIによる設定画面
NTT-Aライン 日本初上陸のCelonaローカル5GをShowNetに構築 GUIとDHCPを用いて各機器のNW設計/構築を簡易に実現 Celona AP (RU/DU/CU) クラウド管理画面 Celona Edge 映像サーバ
(MoIP) ShowNet backbone the Internet DHCPサーバ
NTT-Bライン クラウド5Gコア/オンプレUPF/伝送をE2Eで一括コンフィグ キャリアを想定したマルチベンダ/性能検証とサービス提供 映像サーバ (MoIP) ShowNet backbone the Internet UPF
on EKS-Anywhere (Admin/Master/Worker) DPU offloaded dUPF FDN-Bridge FDN-Bridge Airspan 5GConAWS AWS GCP Qmonus AWS Outposts
高精度且つ安定した時刻提供 (PTP) PTPによる時刻同期のため、アンテナとGMを複数設置 SWを含め冗長構成を取り、正確な時刻を安定供給 ※時刻同期に失敗すると電波発射不可に陥る GNSS MoIP ローカル5G SMTE-ST 2059-2
G.8275.1 2系統のアンテナ (屋上) 光・同軸分配器を経由し GMへGNSS信号を提供 Precision Time Protocol (PTP)
時刻精度のモニタリング(時の番人) 各種GM,PTPスイッチ (BC/TC) を経由した際の時刻精度を 複数の測定を用いて測定 時刻精度の正常性確認,構成による精度差の把握 一部区間については期間中を通して監視
SIMセキュリティ 各ローカル5Gラインの接続状況をSIM単位で同時に監視 不正端末モニタリングやSIMの無効化による切断を実施可能
電波状況のモニタリング 構築前後の電波状況を継続的に調査し周辺への電波干渉、 ホール外への漏洩有無を確認 ライセンスバンドを利用するために必要不可欠 2, 3ホール 4, 5, 6ホール
ウォーキングツアー映像評価 端末の映像を取得し、平均オピニオン評点(MOS値)を算 出することで映像の品質を定量的に評価比較 通信環境・端末性能の違いによる影響を把握
メッセージ 明日も11時と15時にウォーキングツアーあります! 即時完売傾向なのでお早めに。。。 5Gは電波だけでなく様々な技術が結集するシステム UPF&5Gコア、PTP/アンテナ、モニタ/測定、SIM等々大活躍! 5Gの全てが揃うShowNetをお楽しみください!
ローカル5G 協力企業一覧(50音順)
