【ShowNet Stage 2026】今年の見どころDay2

2026年6月に幕張メッセで実施されたInterop Tokyo ShowNetブース内ステージでのNOCチームメンバーによる講演資料

NOCチームメンバー
明石 邦夫

1. 今年の見どころ

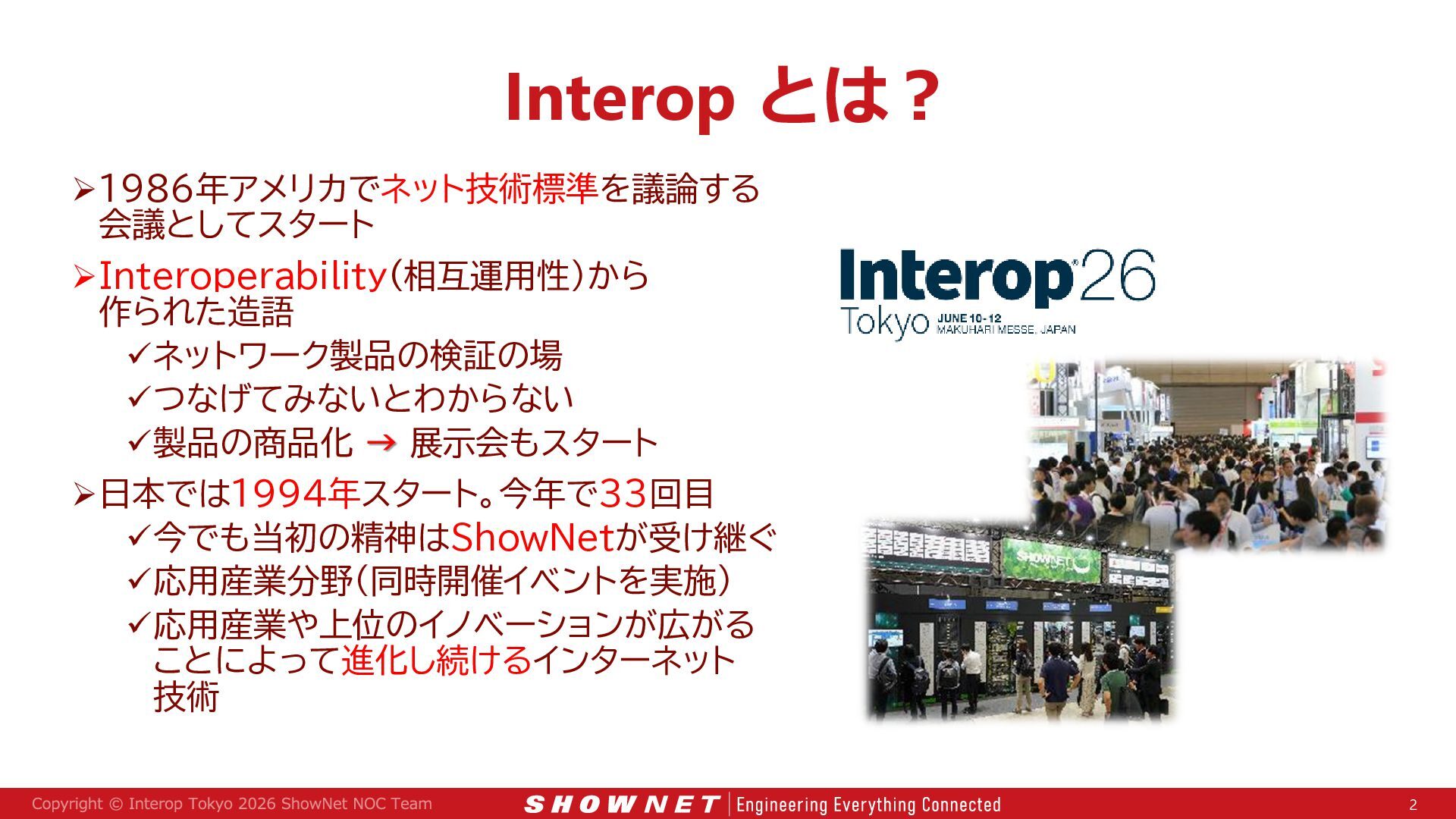

2. Interop とは︖ 1986年アメリカでネット技術標準を議論する 会議としてスタート Interoperability(相互運用性）から 作られた造語 ネットワーク製品の検証の場 つなげてみないとわからない 製品の商品化 → 展示会もスタート 日本では1９９４年スタート。今年で33回目 今でも当初の精神はShowNetが受け継ぐ 応用産業分野（同時開催イベントを実施） 応用産業や上位のイノベーションが広がる ことによって進化し続けるインターネット 技術 2

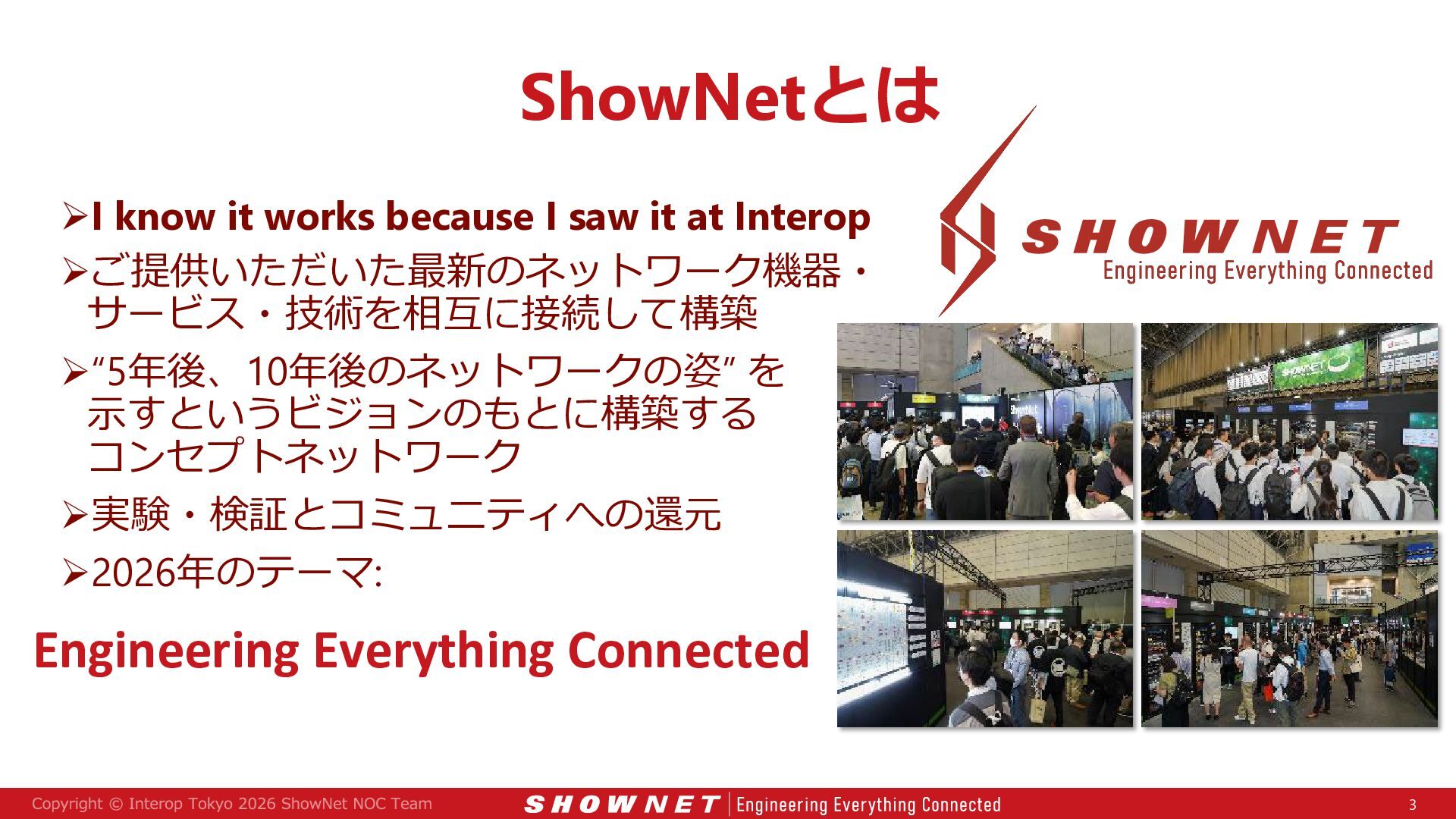

3. ShowNetとは I know it works because I saw it at Interop ご提供いただいた最新のネットワーク機器・ サービス・技術を相互に接続して構築 “5年後、10年後のネットワークの姿” を 示すというビジョンのもとに構築する コンセプトネットワーク 実験・検証とコミュニティへの還元 2026年のテーマ: Engineering Everything Connected 3

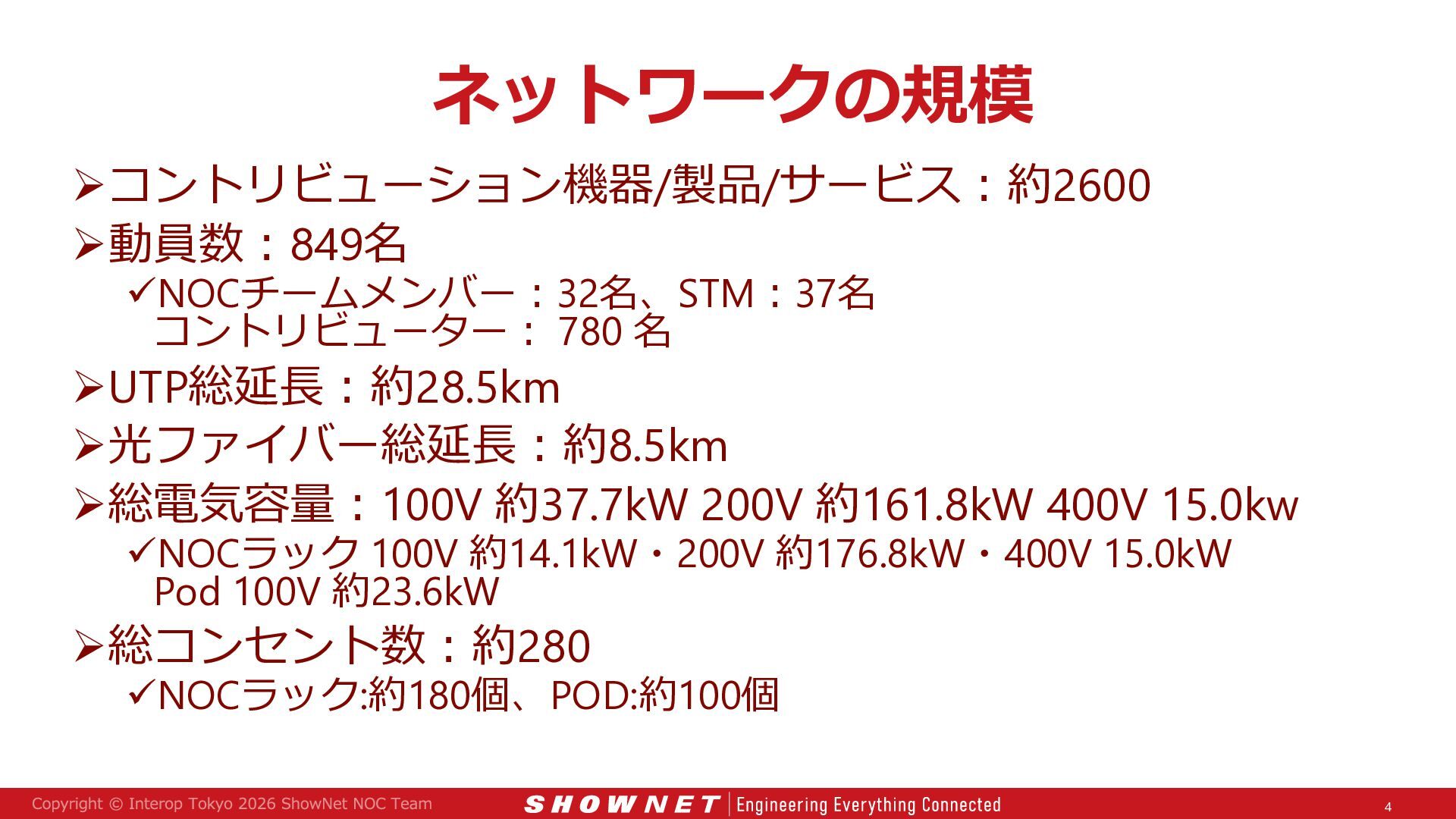

4. ネットワークの規模 コントリビューション機器/製品/サービス：約2600 動員数：849名 NOCチームメンバー：32名、STM：37名 コントリビューター： 780 名 UTP総延長：約28.5km 光ファイバー総延長：約8.5km 総電気容量：100V 約37.7kW 200V 約161.8kW 400V 15.0kw NOCラック 100V 約14.1kW・200V 約161.8kkW・400V 15.0kW Pod 100V 約23.6kW 総コンセント数：約280 NOCラック:約180個、POD:約100個 4

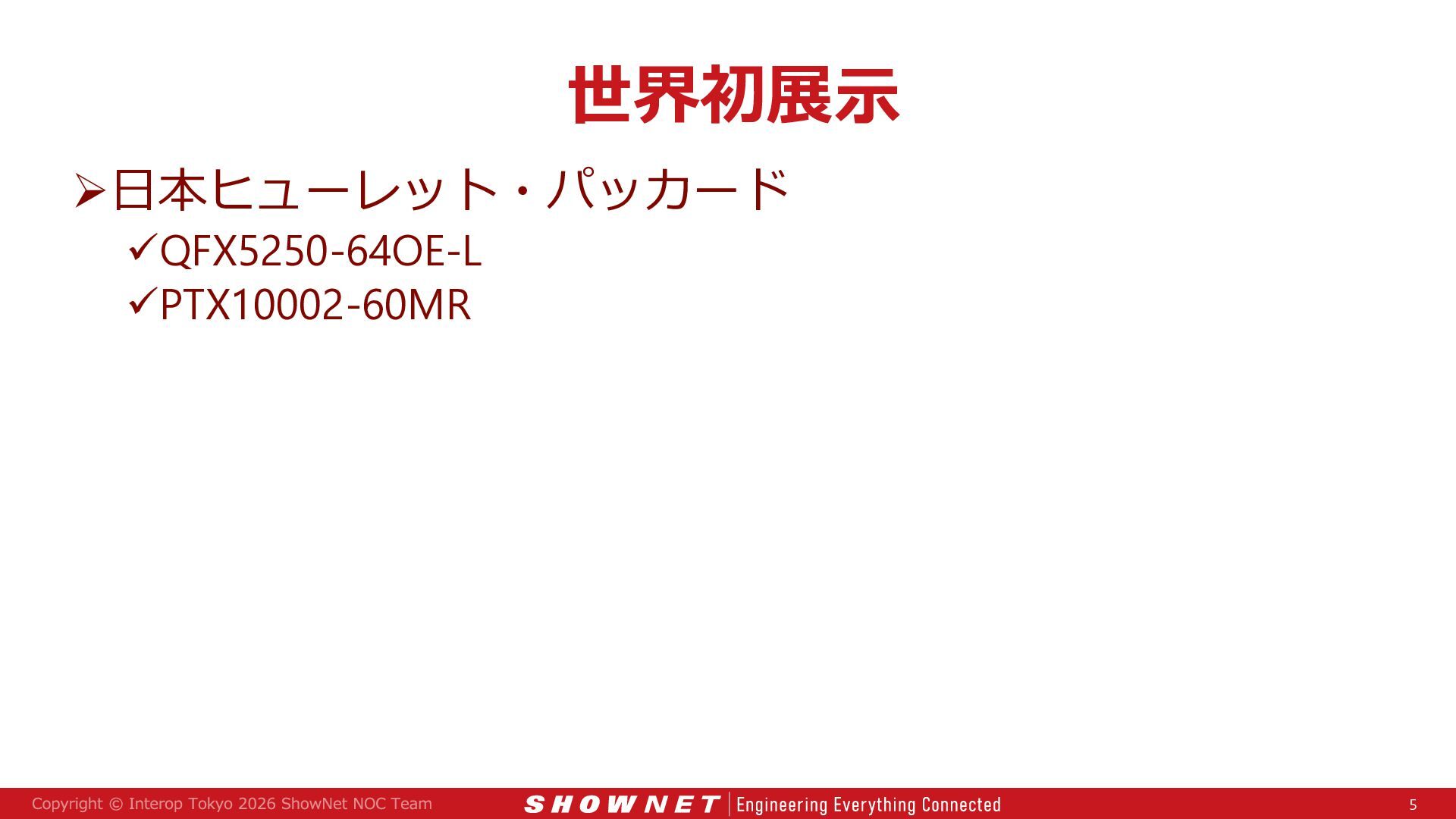

5. 世界初展示 日本ヒューレット・パッカード QFX5250-64OE-L PTX10002-60MR 5

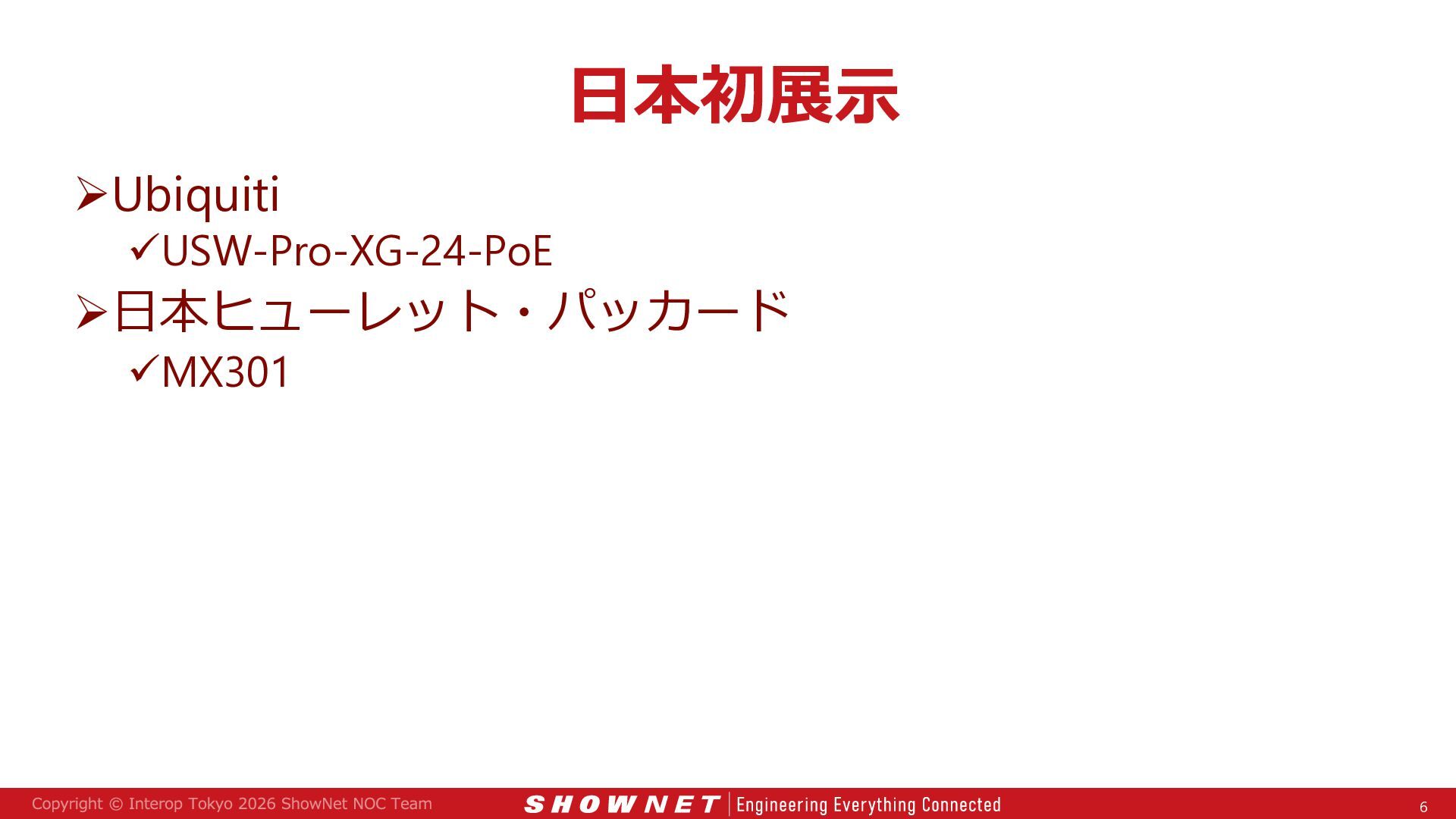

6. 日本初展示 Ubiquiti USW-Pro-XG-24-PoE 日本ヒューレット・パッカード MX301 6
7. 今年の取り組み 7

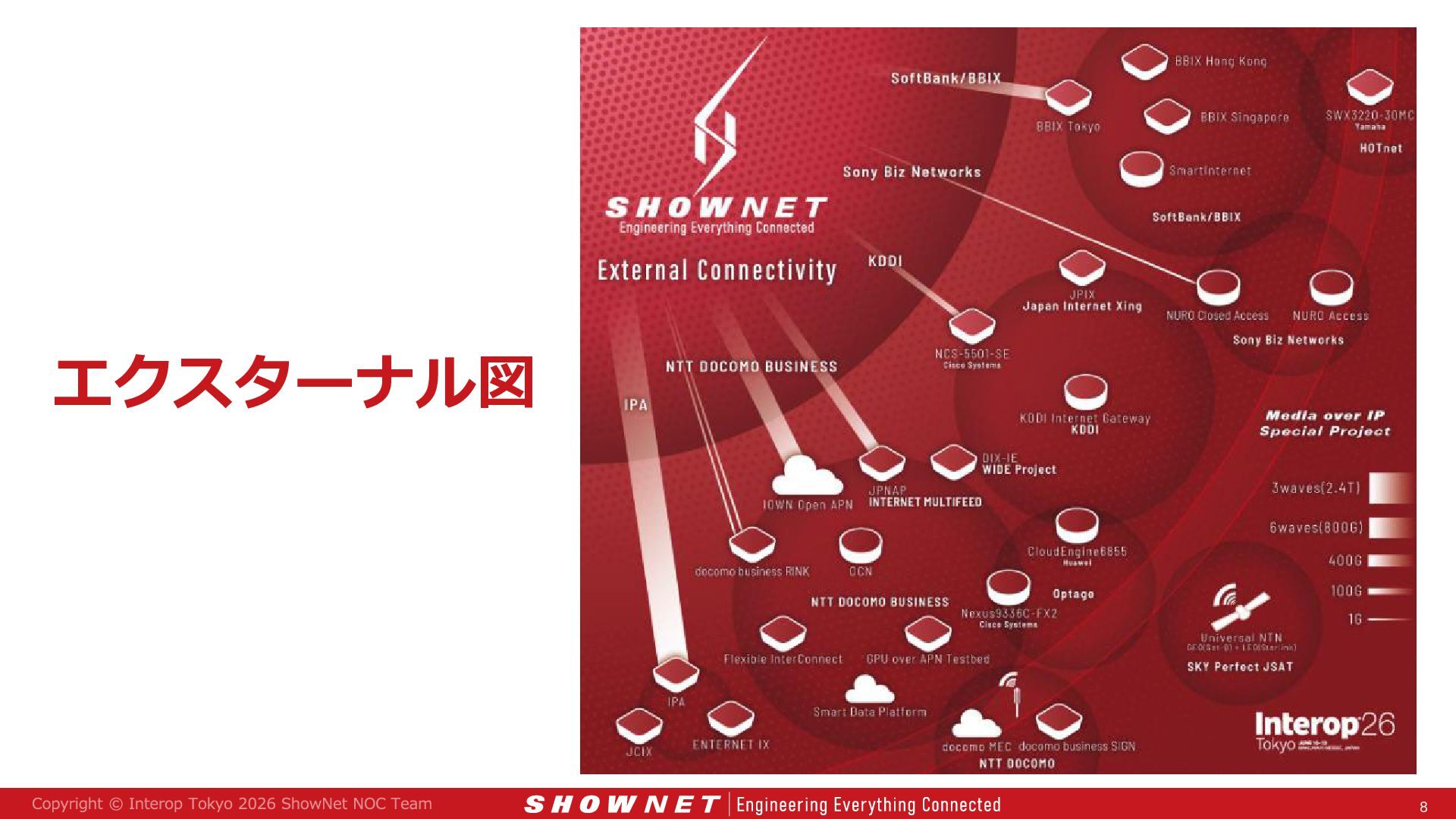

8. エクスターナル図 8

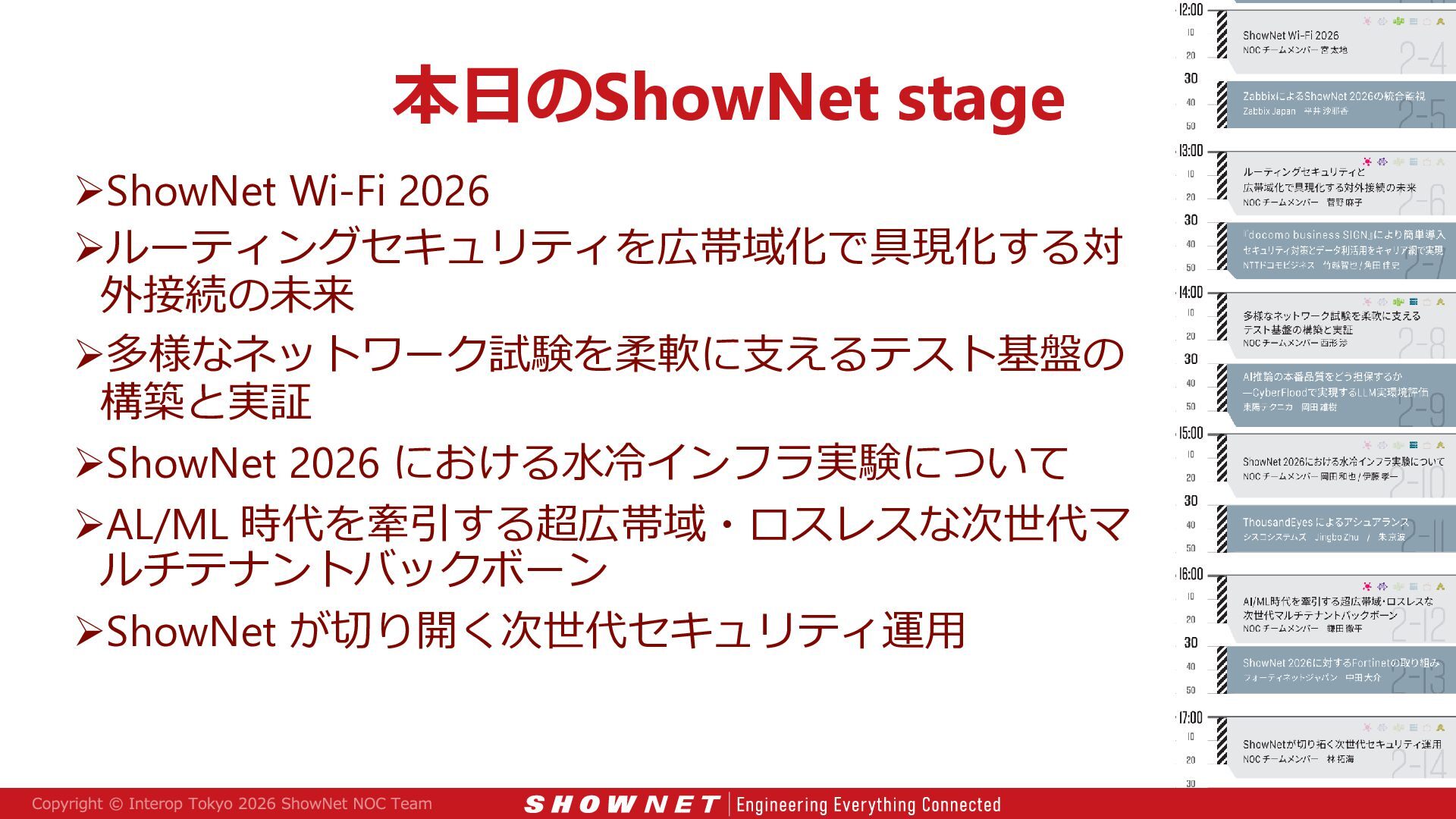

11. 本日のShowNet stage ShowNet Wi-Fi 2026 ルーティングセキュリティを広帯域化で具現化する対 外接続の未来 多様なネットワーク試験を柔軟に支えるテスト基盤の 構築と実証 ShowNet 2026 における水冷インフラ実験について AL/ML 時代を牽引する超広帯域・ロスレスな次世代マ ルチテナントバックボーン ShowNet が切り開く次世代セキュリティ運用

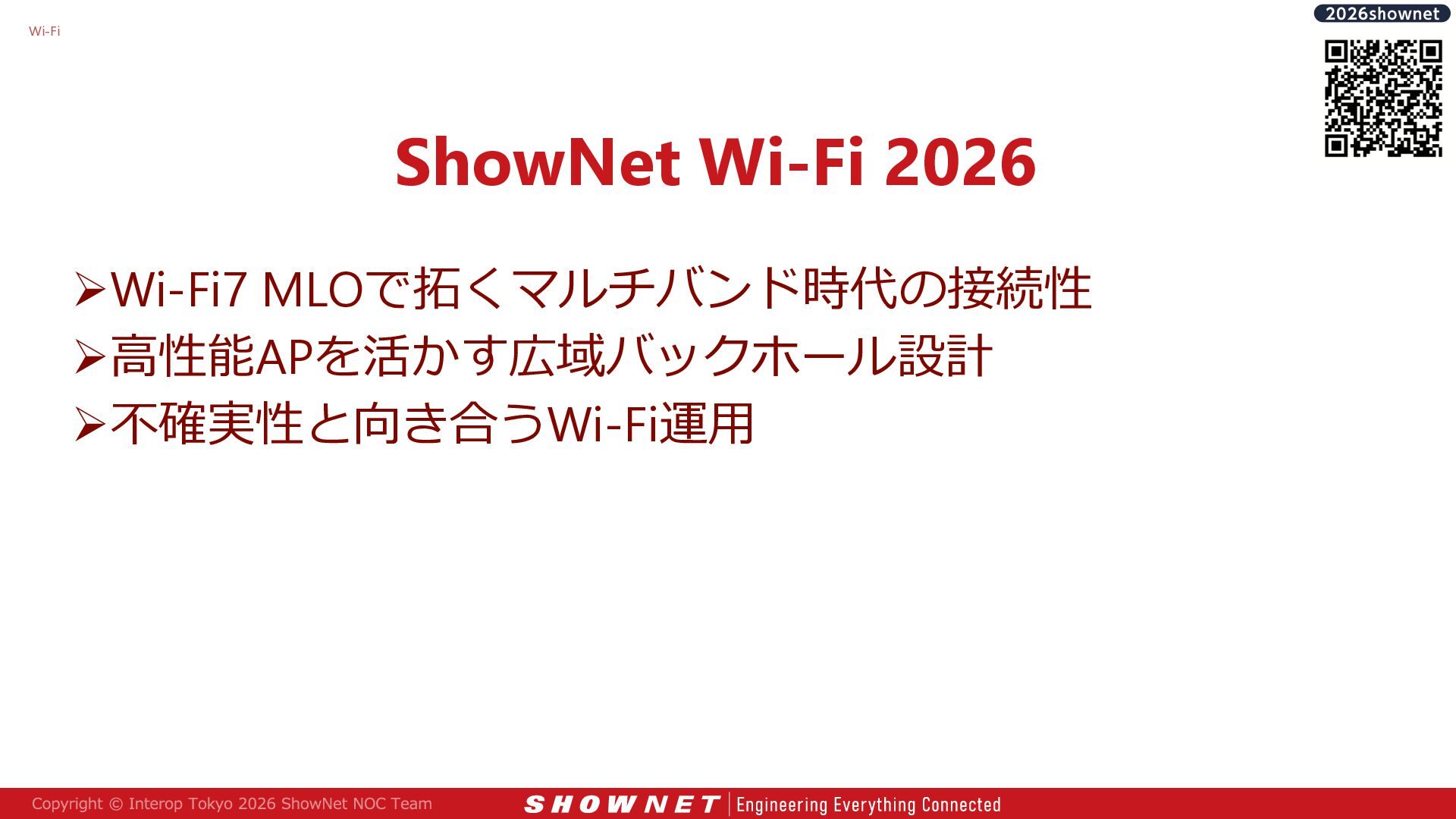

12. Wi-Fi ShowNet Wi-Fi 2026 Wi-Fi7 MLOで拓くマルチバンド時代の接続性 高性能APを活かす広域バックホール設計 不確実性と向き合うWi-Fi運用

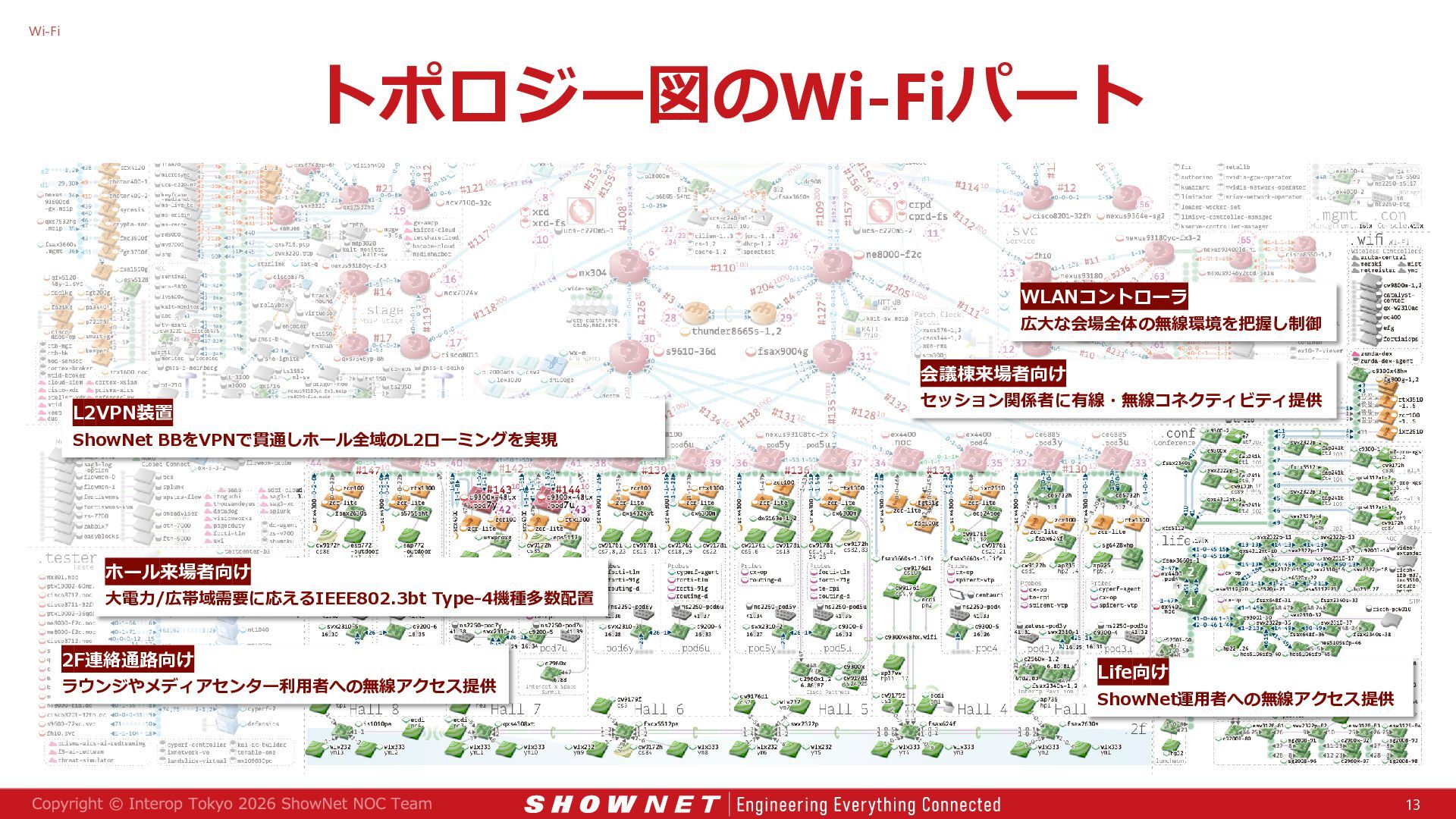

13. Wi-Fi トポロジー図のWi-Fiパート WLANコントローラ 広大な会場全体の無線環境を把握し制御 会議棟来場者向け L2VPN装置 セッション関係者に有線・無線コネクティビティ提供 ShowNet BBをVPNで貫通しホール全域のL2ローミングを実現 ホール来場者向け 大電力/広帯域需要に応えるIEEE802.3bt Type-4機種多数配置 2F連絡通路向け ラウンジやメディアセンター利用者への無線アクセス提供 Life向け ShowNet運用者への無線アクセス提供 13

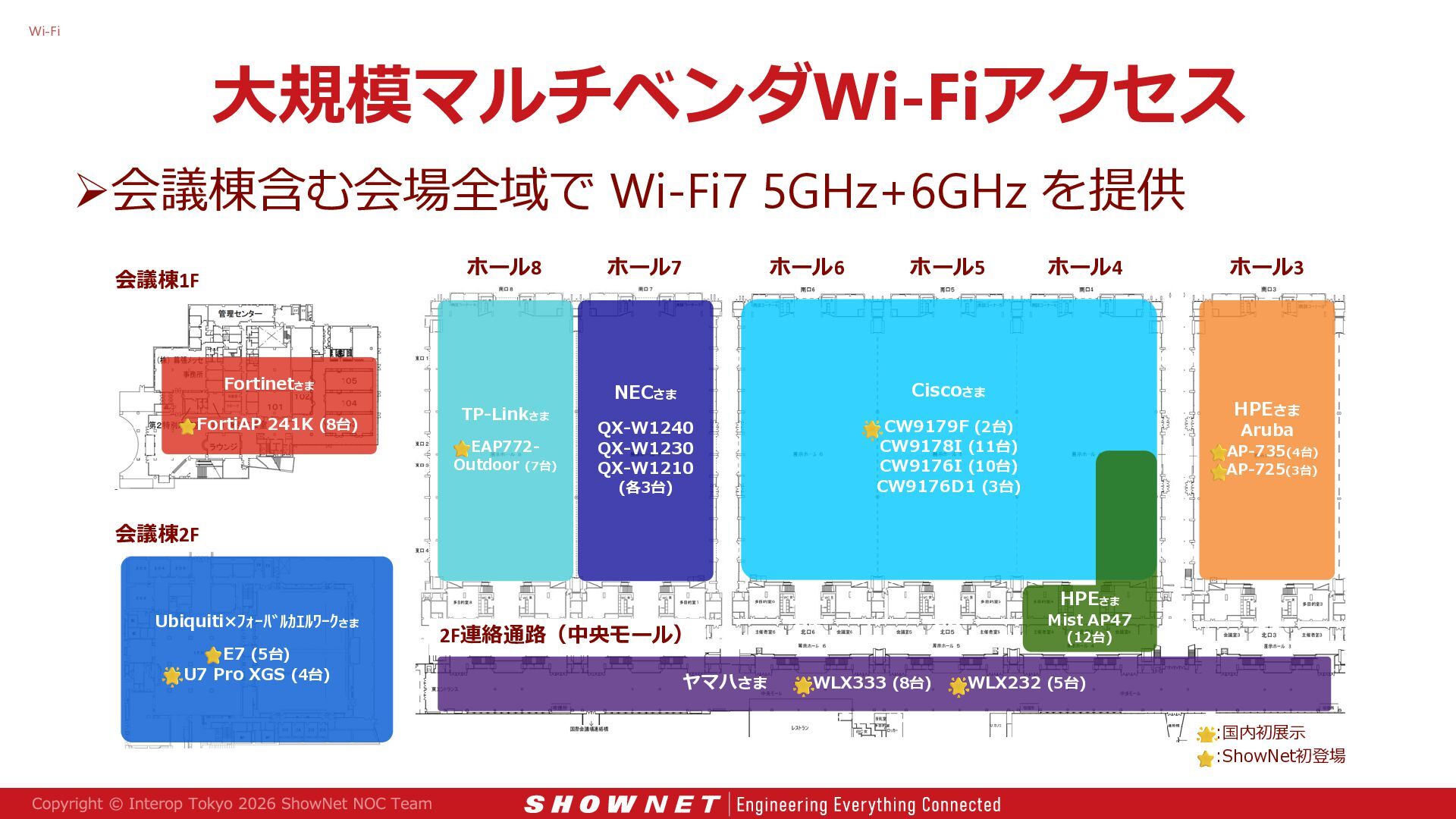

14. Wi-Fi 大規模マルチベンダWi-Fiアクセス 会議棟含む会場全域で Wi-Fi7 5GHz+6GHz を提供 ホール8 会議棟1F Fortinetさま FortiAP 241K (8台) TP-Linkさま EAP772Outdoor (7台) ホール7 ホール6 ホール5 NECさま Ciscoさま QX-W1240 QX-W1230 QX-W1210 CW9179F (2台) CW9178I (11台) CW9176I (10台) CW9176D1 (3台) (各3台) ホール4 ホール3 HPEさま Aruba AP-735(4台) AP-725(3台) 会議棟2F Ubiquiti×ﾌｫｰﾊﾞﾙｶｴﾙﾜｰｸさま E7 (5台) U7 Pro XGS (4台) HPEさま Mist AP47 2F連絡通路（中央モール） ヤマハさま (12台) WLX333 (8台) WLX232 (5台) :国内初展示 :ShowNet初登場

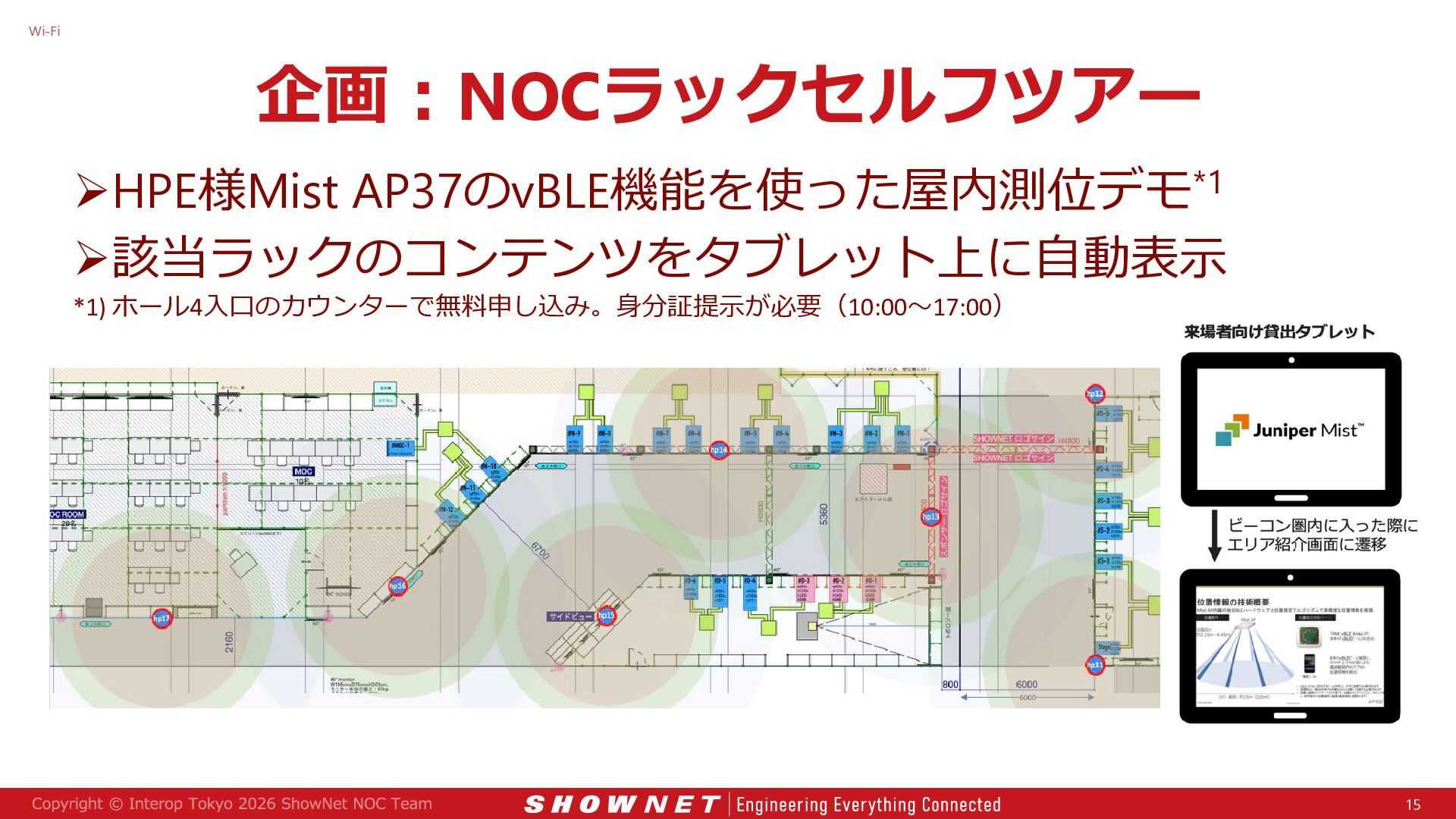

15. Wi-Fi 企画︓NOCラックセルフツアー HPE様Mist AP37のvBLE機能を使った屋内測位デモ*1 該当ラックのコンテンツをタブレット上に自動表示 *1) ホール4入口のカウンターで無料申し込み。身分証提示が必要（10:00～17:00） 15

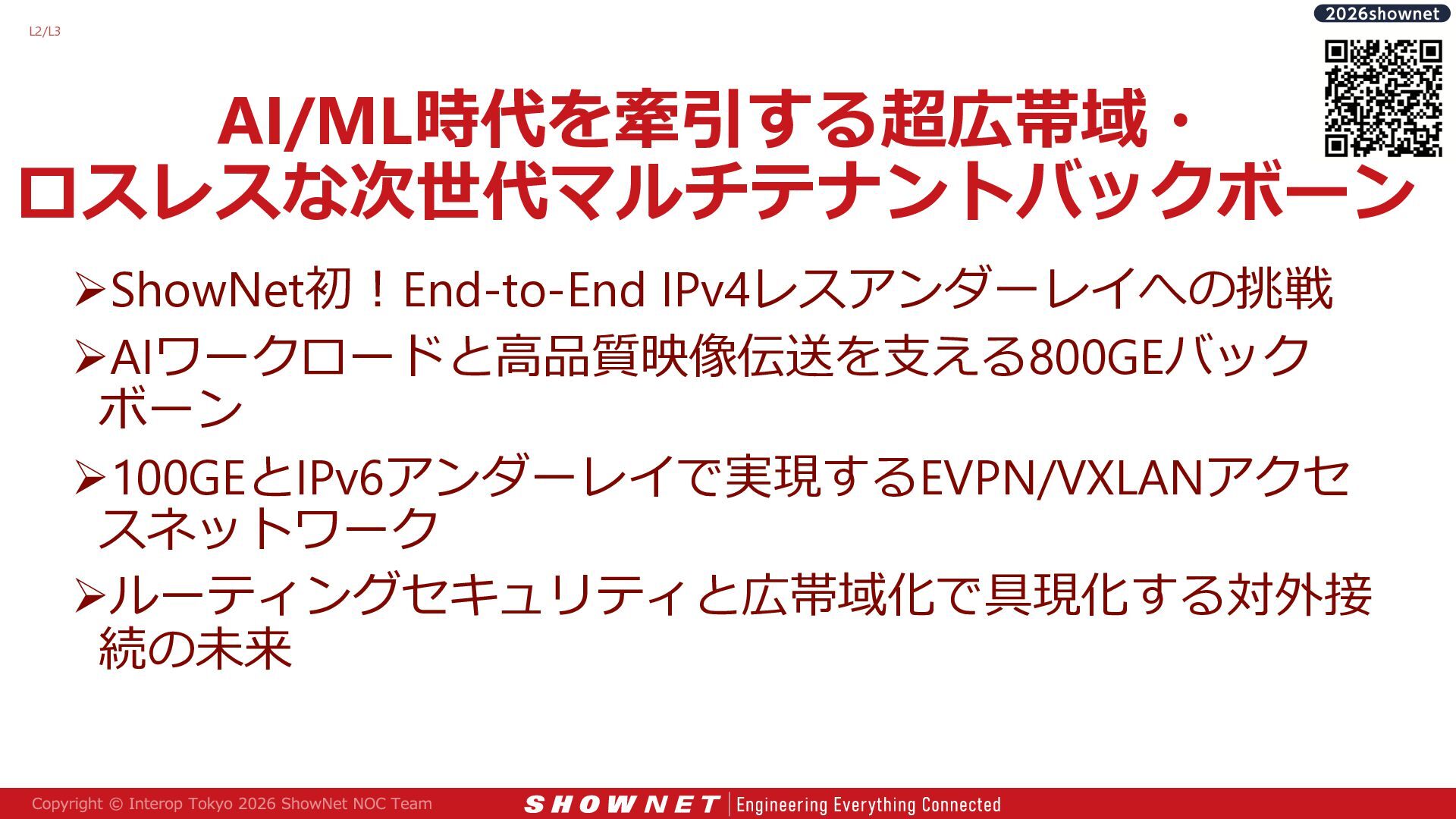

16. L2/L3 AI/ML時代を牽引する超広帯域・ ロスレスな次世代マルチテナントバックボーン ShowNet初︕End-to-End IPv4レスアンダーレイへの挑戦 AIワークロードと高品質映像伝送を支える800GEバック ボーン 100GEとIPv6アンダーレイで実現するEVPN/VXLANアクセ スネットワーク ルーティングセキュリティと広帯域化で具現化する対外接 続の未来

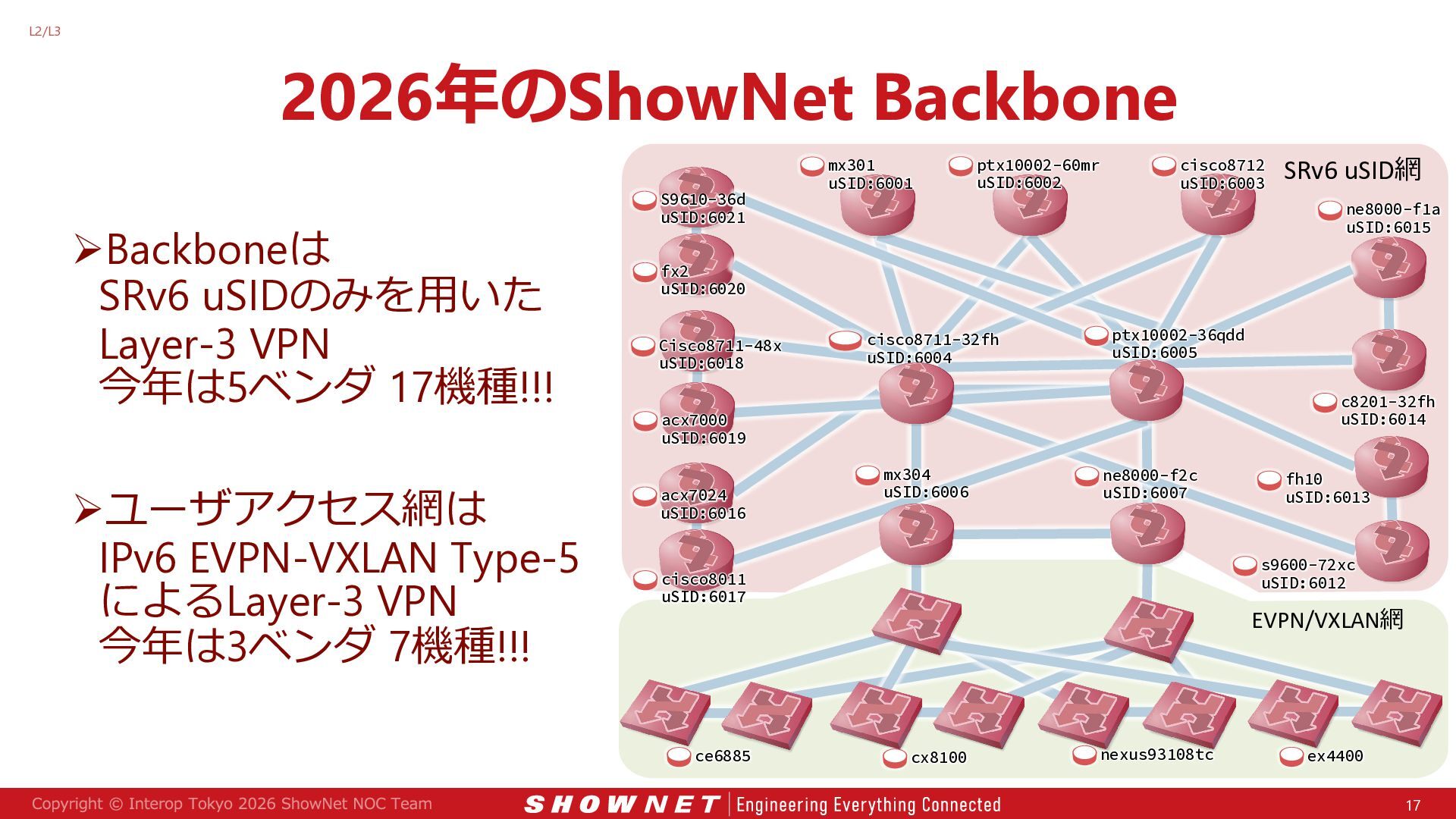

17. L2/L3 2026年のShowNet Backbone Backboneは SRv6 uSIDのみを用いた Layer-3 VPN 今年は5ベンダ 17機種!!! ユーザアクセス網は IPv6 EVPN-VXLAN Type-5 によるLayer-3 VPN 今年は3ベンダ 7機種!!! S9610-36d uSID:6021 mx301 uSID:6001 ptx10002-60mr uSID:6002 cisco8712 uSID:6003 SRv6 uSID網 ne8000-f1a uSID:6015 fx2 uSID:6020 Cisco8711-48x uSID:6018 cisco8711-32fh uSID:6004 ptx10002-36qdd uSID:6005 c8201-32fh uSID:6014 acx7000 uSID:6019 acx7024 uSID:6016 mx304 uSID:6006 ne8000-f2c uSID:6007 s9600-72xc uSID:6012 cisco8011 uSID:6017 ce6885 fh10 uSID:6013 fx2 EVPN/VXLAN網 cx8100 nexus93108tc ex4400 17

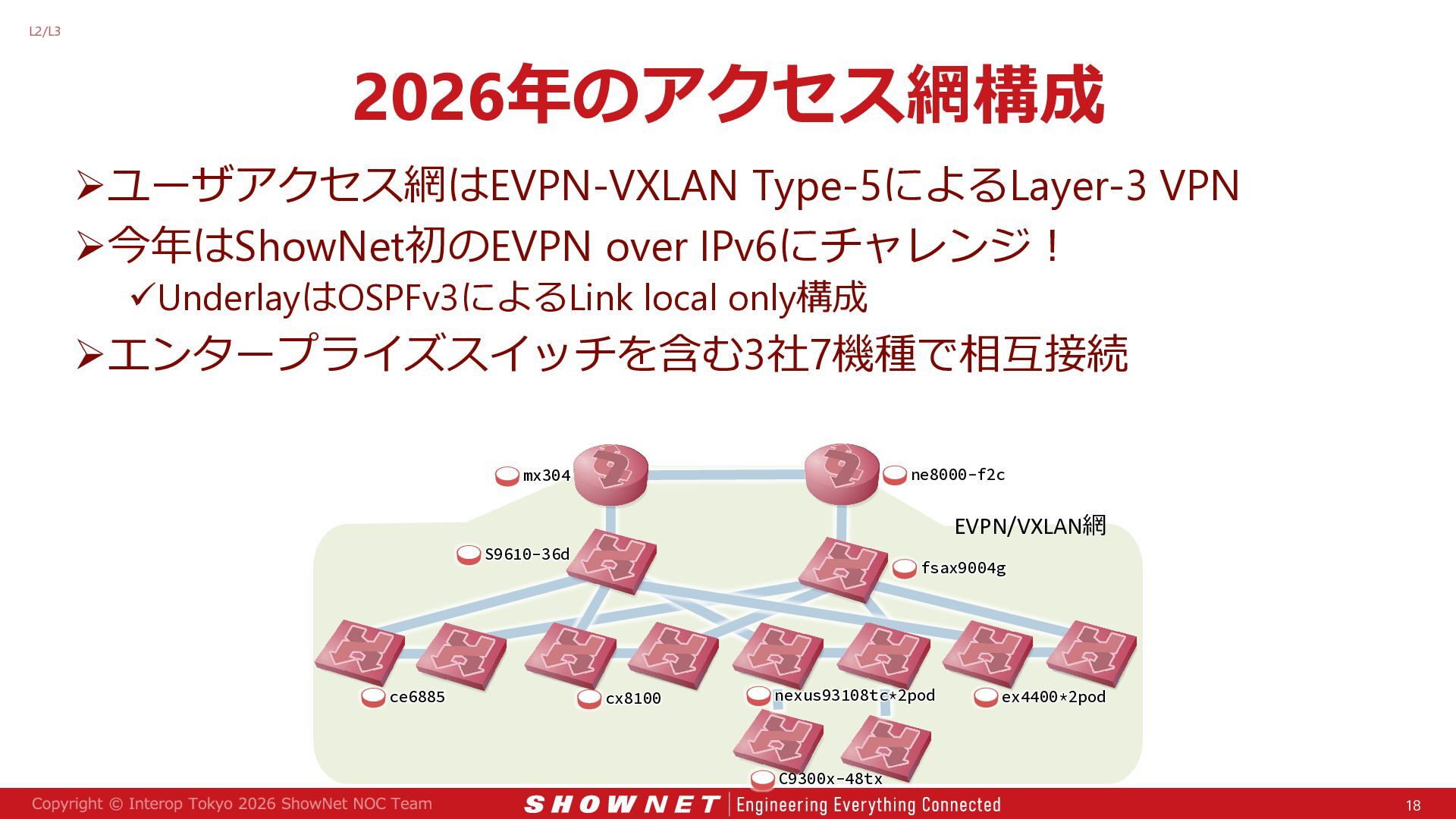

18. L2/L3 2026年のアクセス網構成 ユーザアクセス網はEVPN-VXLAN Type-5によるLayer-3 VPN 今年はShowNet初のEVPN over IPv6にチャレンジ︕ UnderlayはOSPFv3によるLink local only構成 エンタープライズスイッチを含む3社7機種で相互接続 ne8000-f2c mx304 EVPN/VXLAN網 S9610-36d ce6885 fsax9004g cx8100 nexus93108tc*2pod C9300x-48tx ex4400*2pod 18

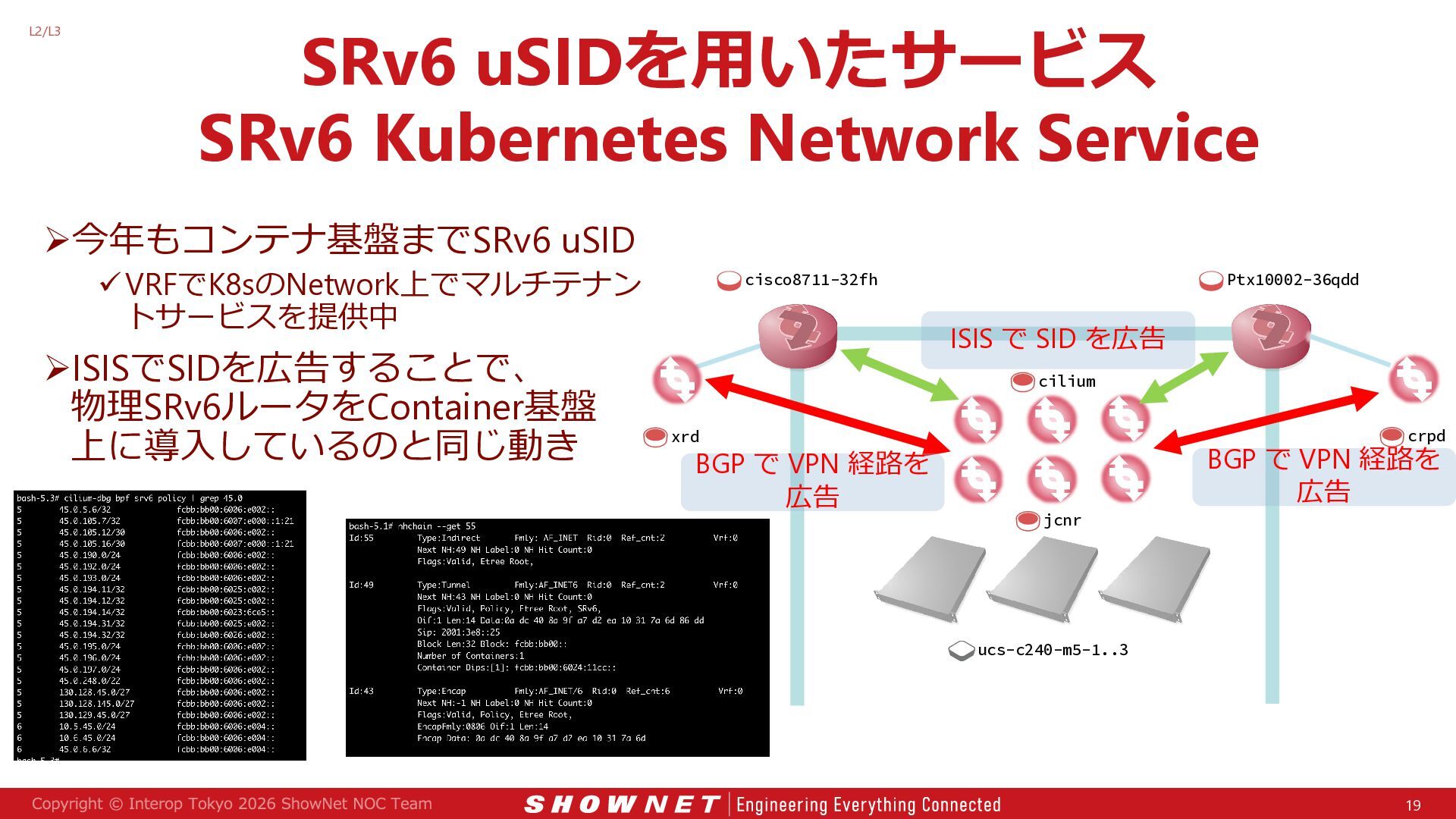

19. L2/L3 SRv6 uSIDを用いたサービス SRv6 Kubernetes Network Service 今年もコンテナ基盤までSRv6 uSID  VRFでK8sのNetwork上でマルチテナン トサービスを提供中 ISISでSIDを広告することで、 物理SRv6ルータをContainer基盤 上に導入しているのと同じ動き cisco8711-32fh Ptx10002-36qdd ISIS で SID を広告 cilium crpd xrd BGP で VPN 経路を 広告 jcnr BGP で VPN 経路を 広告 ucs-c240-m5-1..3 19

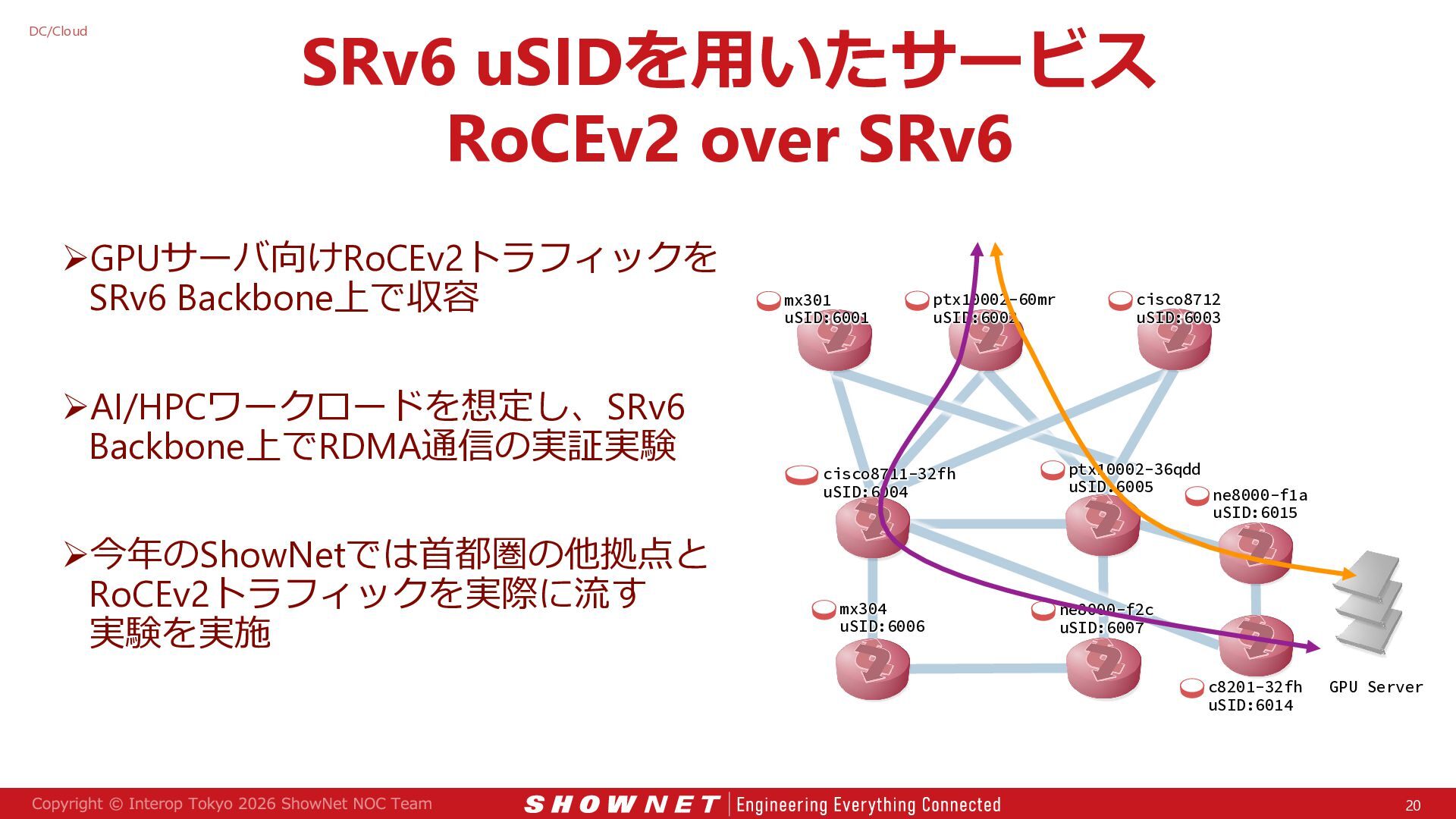

20. DC/Cloud SRv6 uSIDを用いたサービス RoCEv2 over SRv6 GPUサーバ向けRoCEv2トラフィックを SRv6 Backbone上で収容 AI/HPCワークロードを想定し、SRv6 Backbone上でRDMA通信の実証実験 今年のShowNetでは首都圏の他拠点と RoCEv2トラフィックを実際に流す 実験を実施 mx301 uSID:6001 ptx10002-60mr uSID:6002 cisco8711-32fh uSID:6004 mx304 uSID:6006 cisco8712 uSID:6003 ptx10002-36qdd uSID:6005 ne8000-f1a uSID:6015 ne8000-f2c uSID:6007 c8201-32fh uSID:6014 GPU Server 20

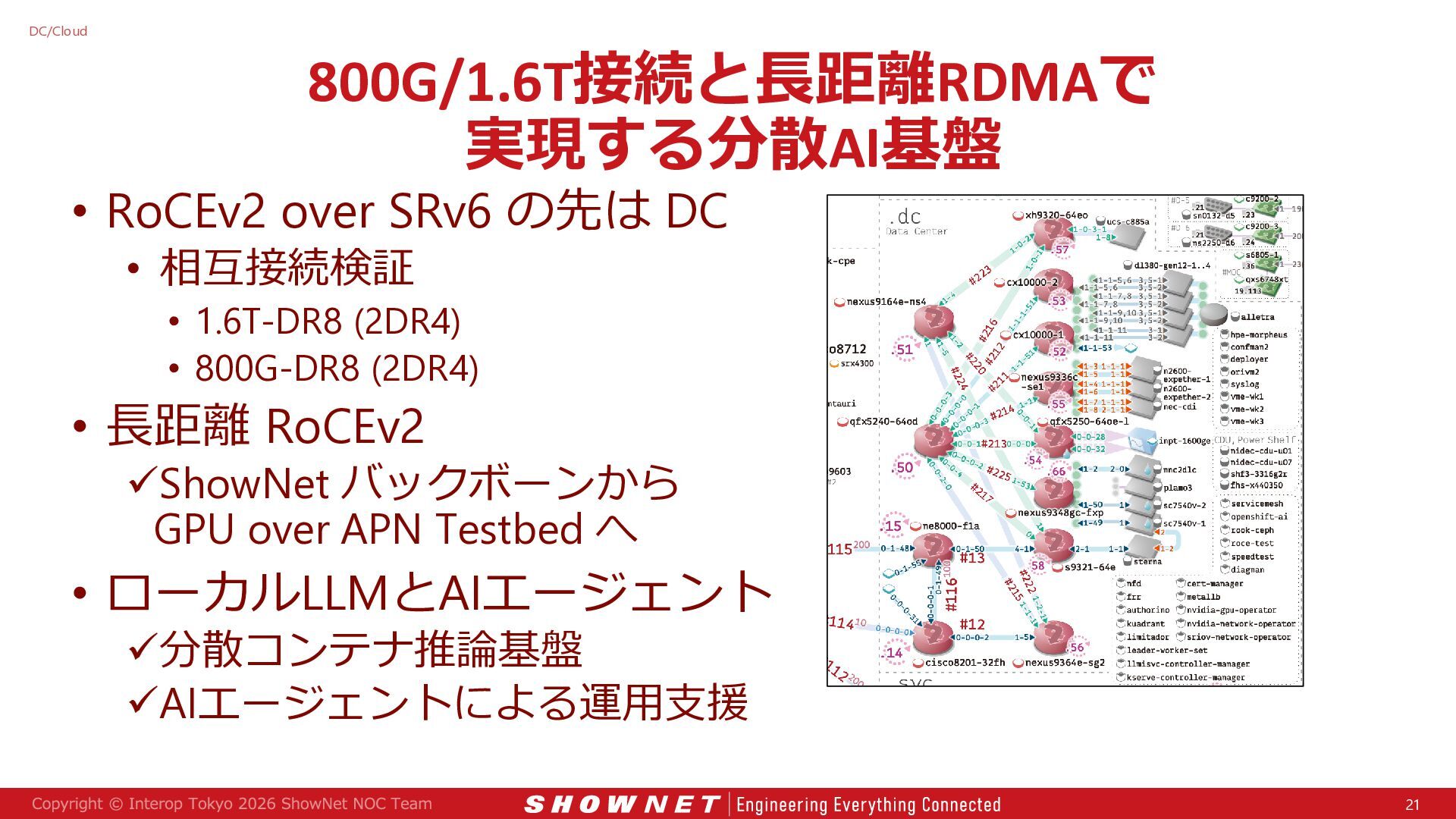

21. DC/Cloud 800G/1.6T接続と長距離RDMAで 実現する分散AI基盤 • RoCEv2 over SRv6 の先は DC • 相互接続検証 • 1.6T-DR8 (2DR4) • 800G-DR8 (2DR4) • 長距離 RoCEv2 ShowNet バックボーンから GPU over APN Testbed へ • ローカルLLMとAIエージェント 分散コンテナ推論基盤 AIエージェントによる運用支援 21

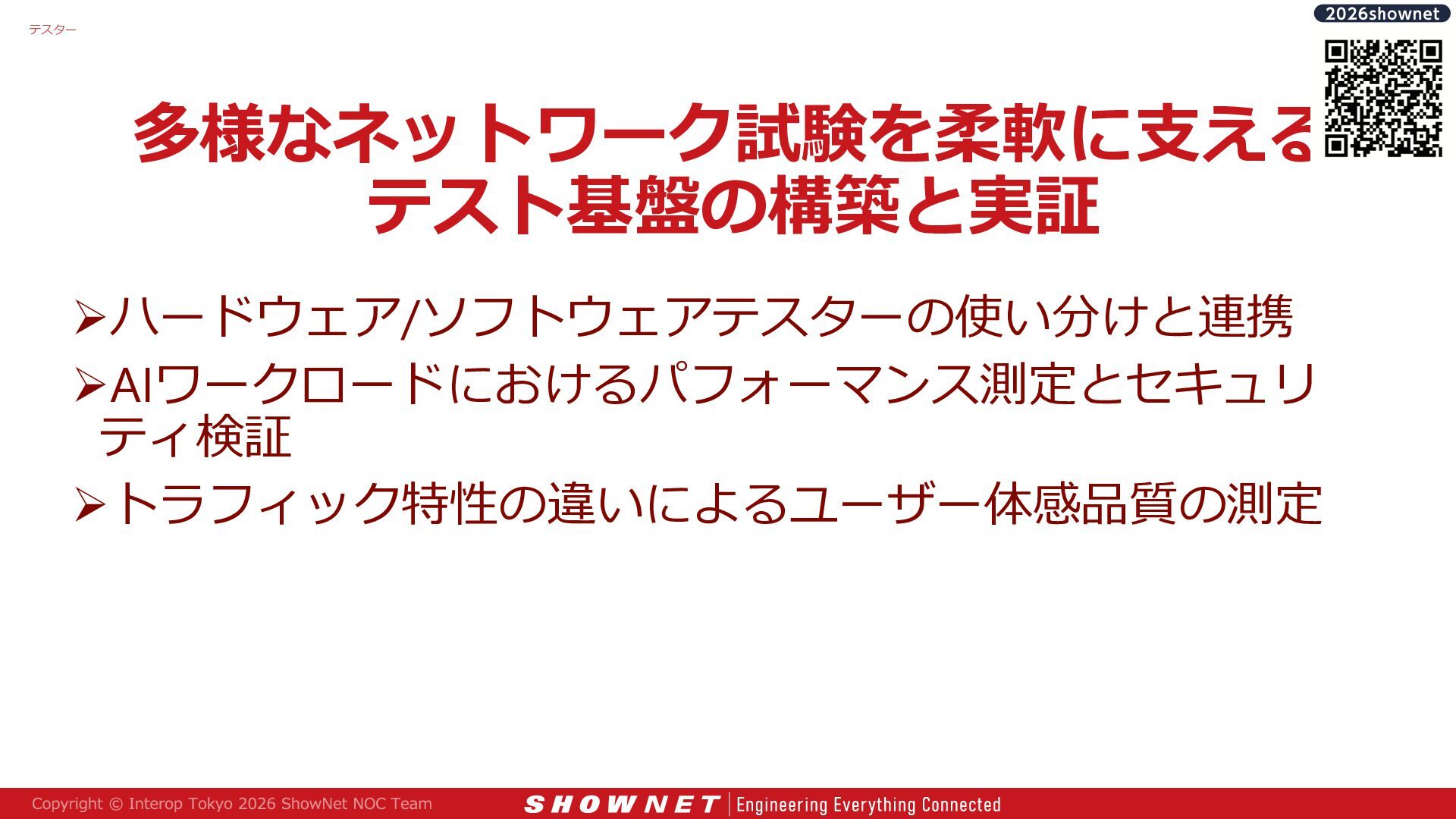

22. テスター 多様なネットワーク試験を柔軟に支える テスト基盤の構築と実証 ハードウェア/ソフトウェアテスターの使い分けと連携 AIワークロードにおけるパフォーマンス測定とセキュリ ティ検証 トラフィック特性の違いによるユーザー体感品質の測定

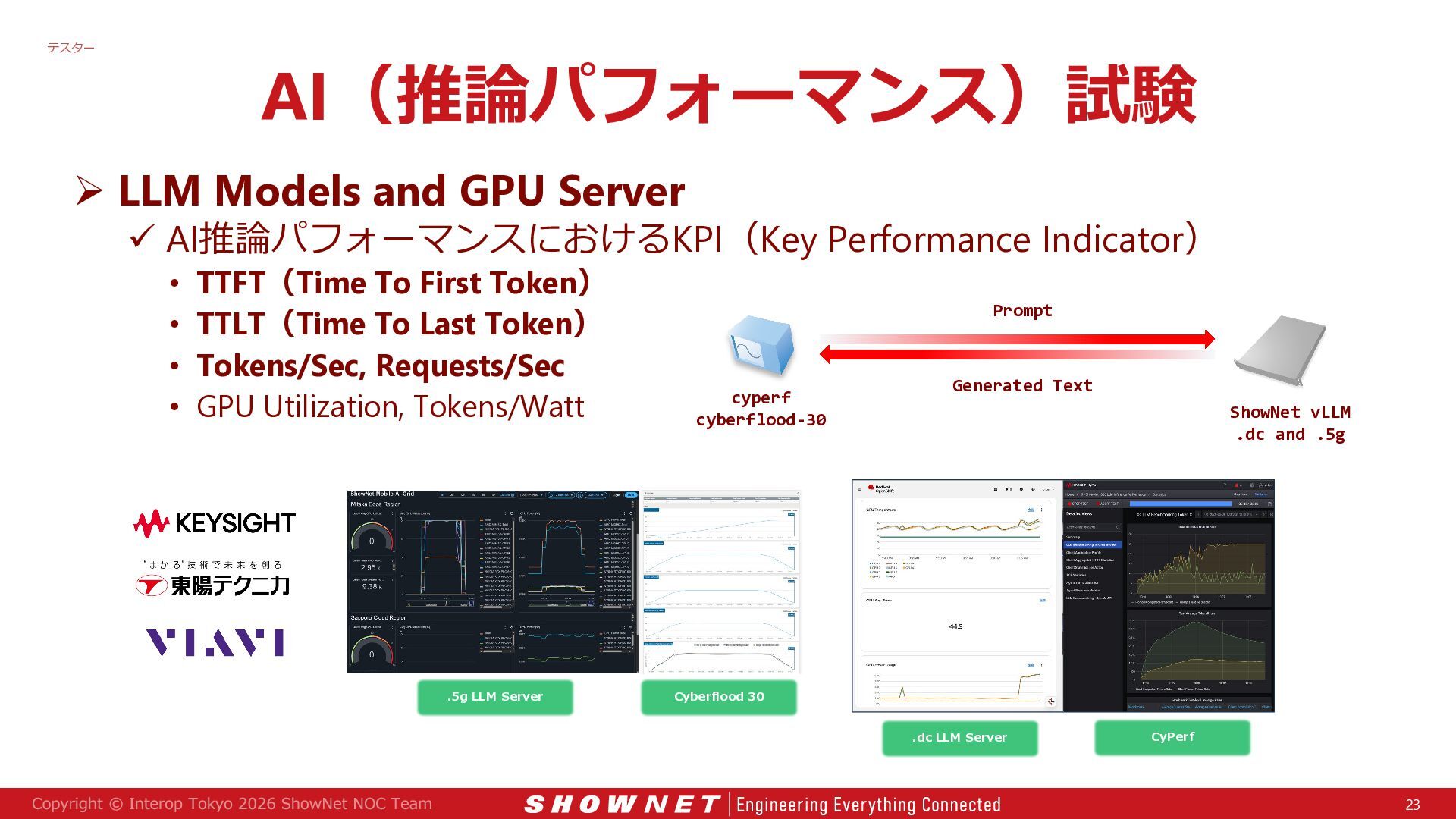

23. テスター AI（推論パフォーマンス）試験  LLM Models and GPU Server  AI推論パフォーマンスにおけるKPI（Key Performance Indicator） • TTFT（Time To First Token） • TTLT（Time To Last Token） • Tokens/Sec, Requests/Sec • GPU Utilization, Tokens/Watt .5g LLM Server Prompt cyperf cyberflood-30 Generated Text ShowNet vLLM .dc and .5g Cyberflood 30 .dc LLM Server CyPerf 23

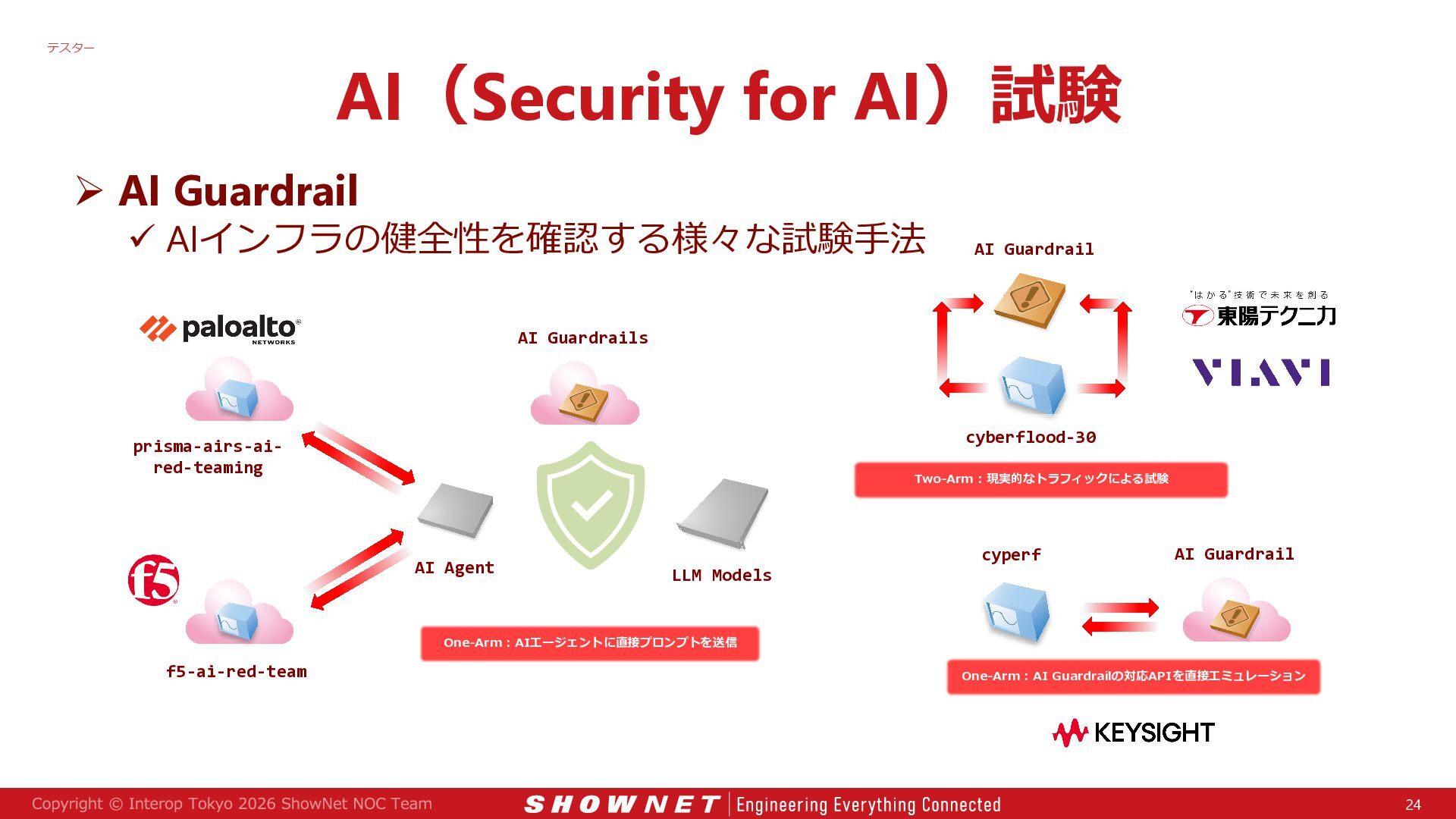

24. AI（Security for AI）試験 テスター  AI Guardrail  AIインフラの健全性を確認する様々な試験手法 AI Guardrail AI Guardrails cyberflood-30 prisma-airs-aired-teaming Two-Arm : 現実的なトラフィックによる試験 AI Agent LLM Models cyperf AI Guardrail One-Arm : AIエージェントに直接プロンプトを送信 f5-ai-red-team One-Arm : AI Guardrailの対応APIを直接エミュレーション 24

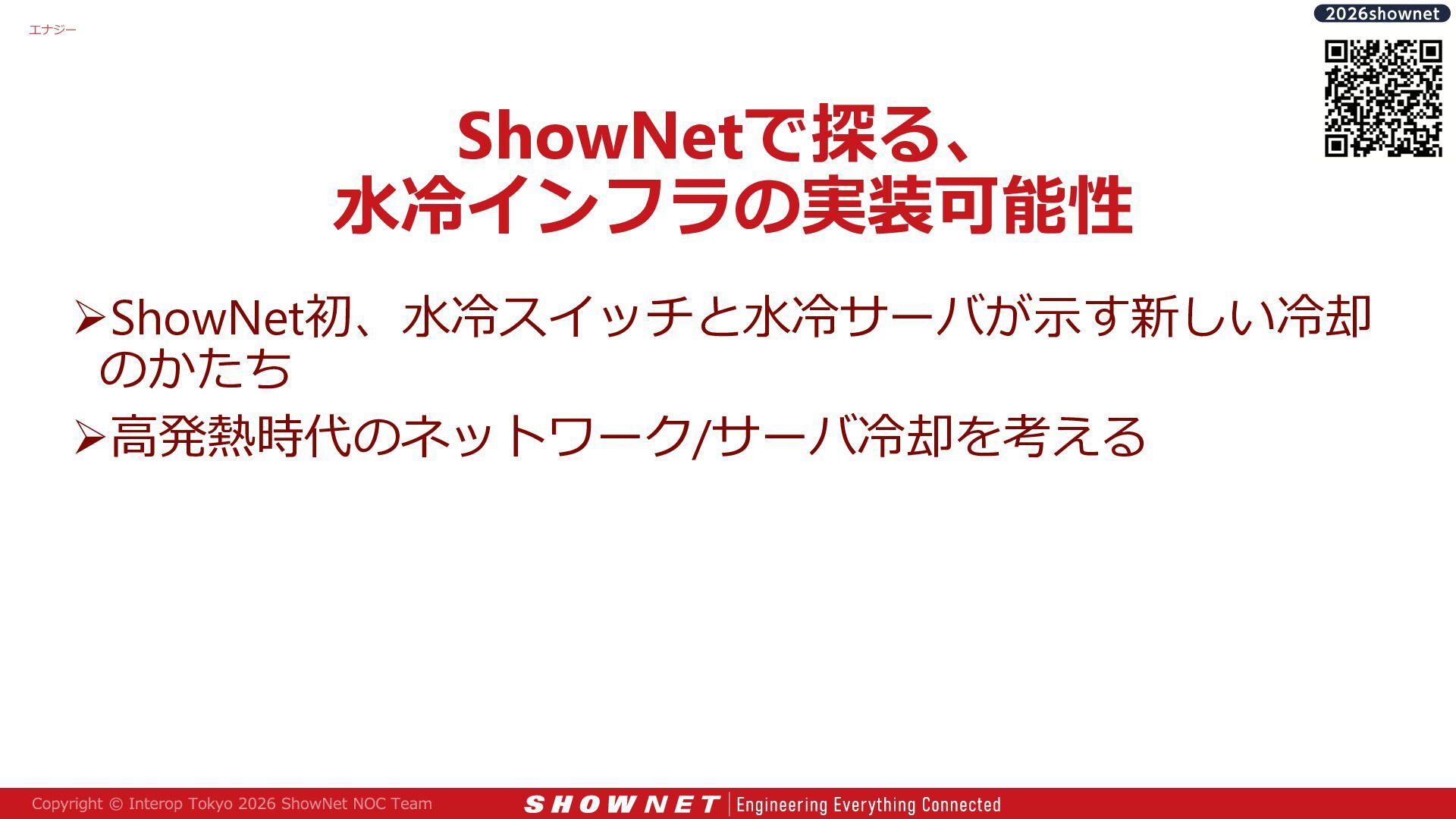

25. エナジー ShowNetで探る、 水冷インフラの実装可能性 ShowNet初、水冷スイッチと水冷サーバが示す新しい冷却 のかたち 高発熱時代のネットワーク/サーバ冷却を考える

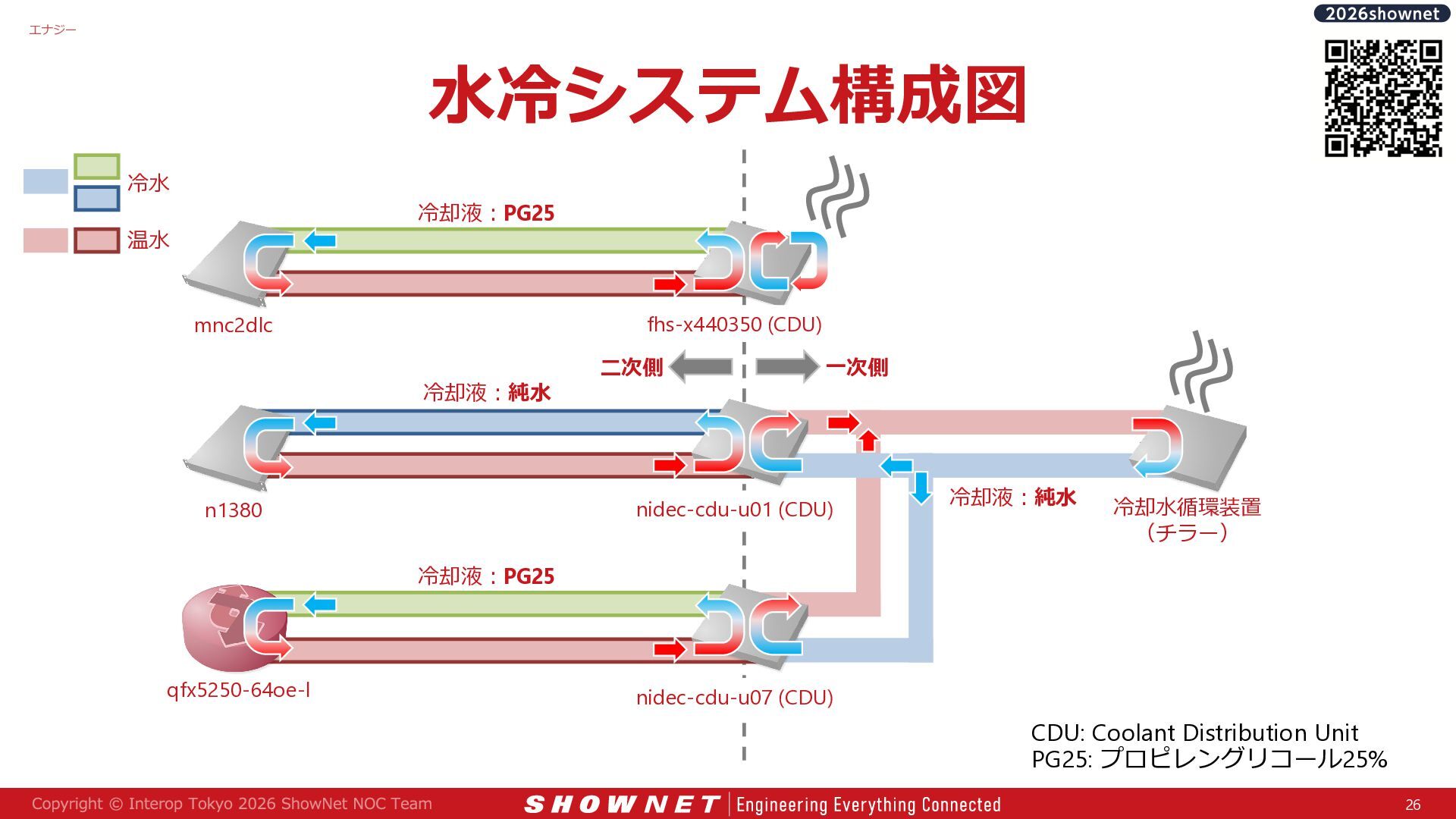

26. エナジー 水冷システム構成図 冷水 冷却液︓PG25 温水 fhs-x440350 (CDU) mnc2dlc 冷却液︓純水 二次側 一次側 nidec-cdu-u01 (CDU) n1380 冷却液︓純水 冷却水循環装置 （チラー） 冷却液︓PG25 qfx5250-64oe-l nidec-cdu-u07 (CDU) CDU: Coolant Distribution Unit PG25: プロピレングリコール25% 26

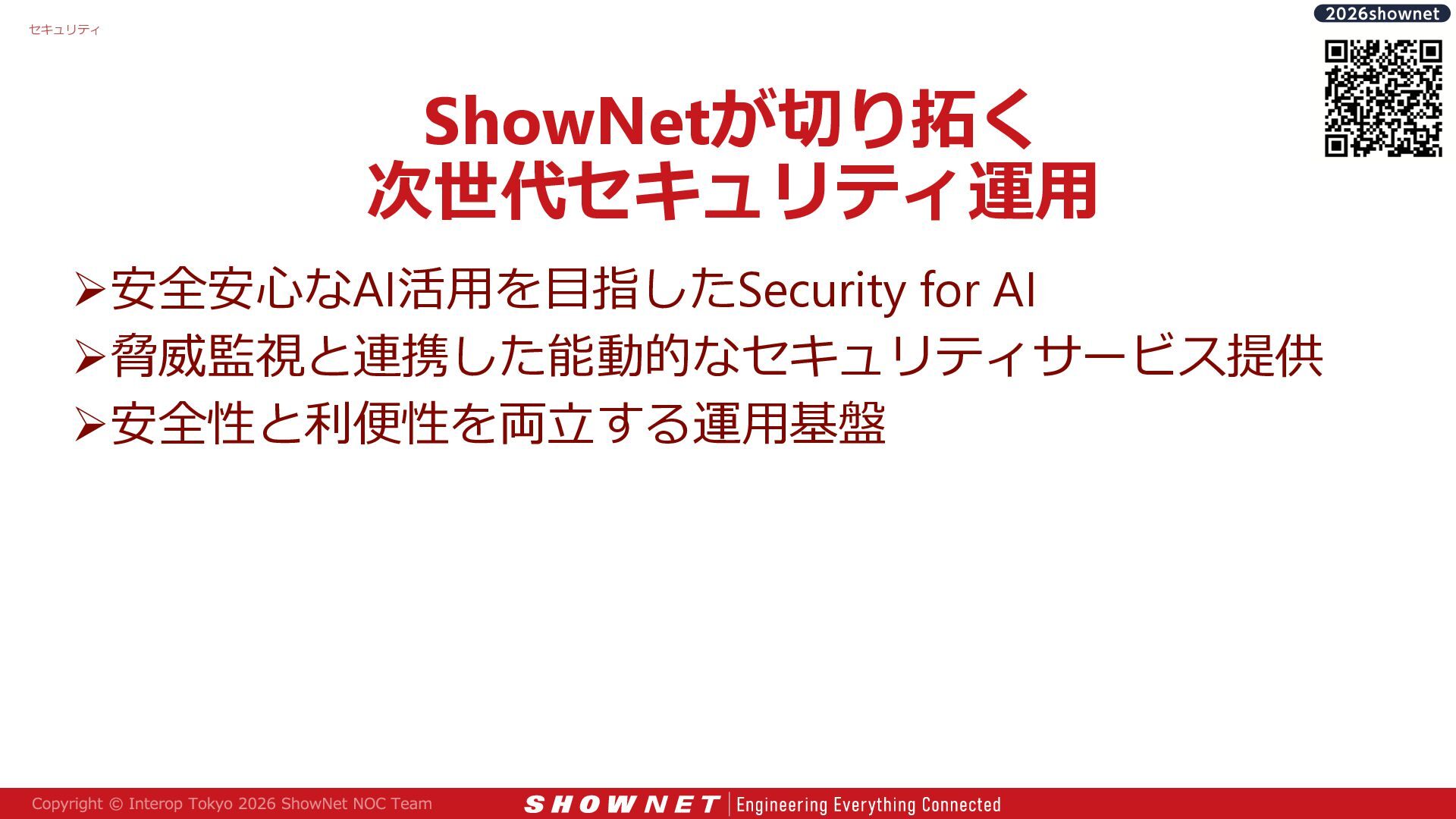

27. セキュリティ ShowNetが切り拓く 次世代セキュリティ運用 安全安心なAI活用を目指したSecurity for AI 脅威監視と連携した能動的なセキュリティサービス提供 安全性と利便性を両立する運用基盤

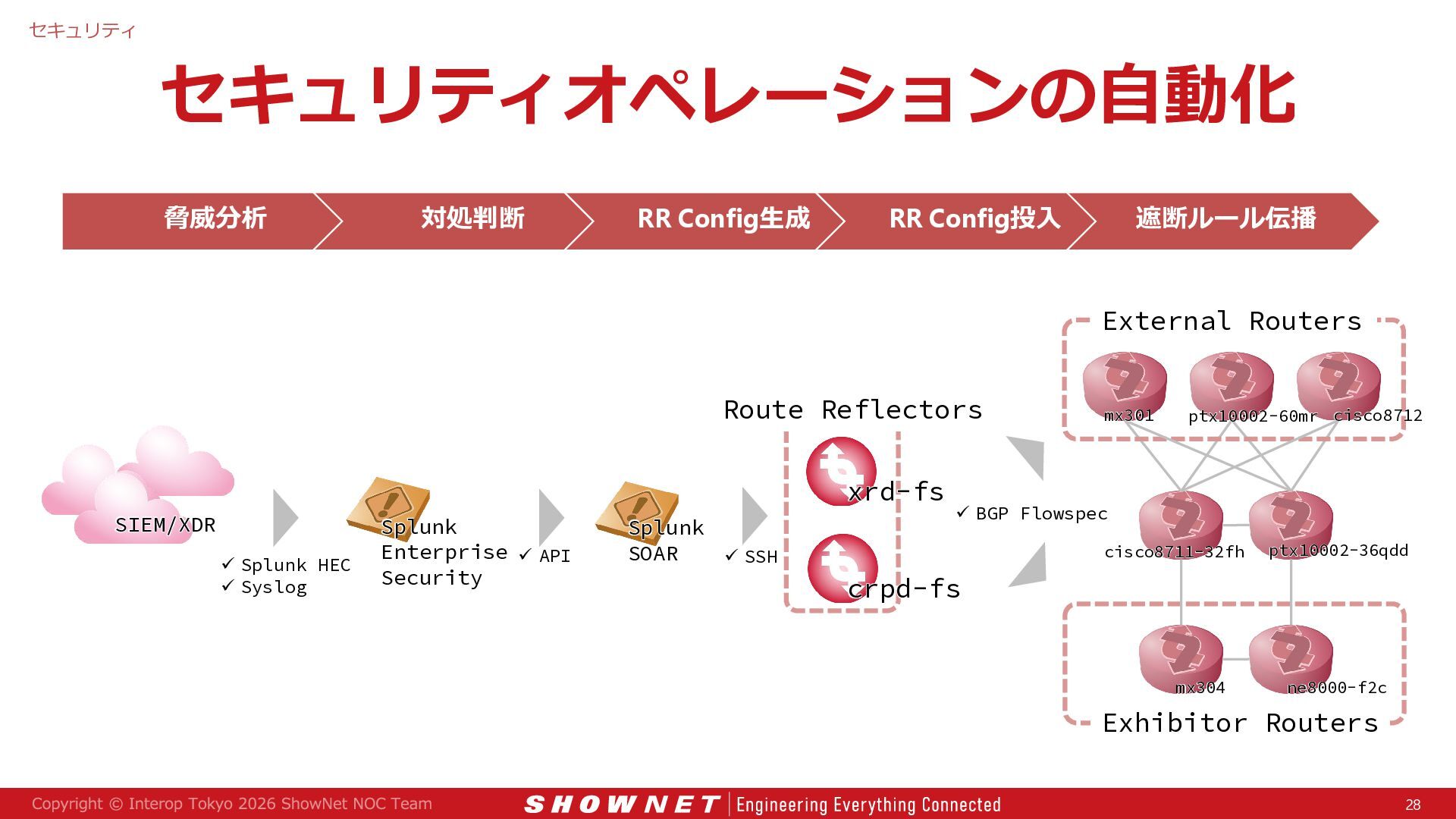

28. セキュリティ セキュリティオペレーションの自動化 脅威分析 対処判断 RR Config生成 RR Config投入 遮断ルール伝播 External Routers Route Reflectors SIEM/XDR  Splunk HEC  Syslog Splunk Enterprise  API Security Splunk SOAR  SSH xrd-fs mx301 ptx10002-60mr cisco8712  BGP Flowspec cisco8711-32fh ptx10002-36qdd crpd-fs mx304 ne8000-f2c Exhibitor Routers 28

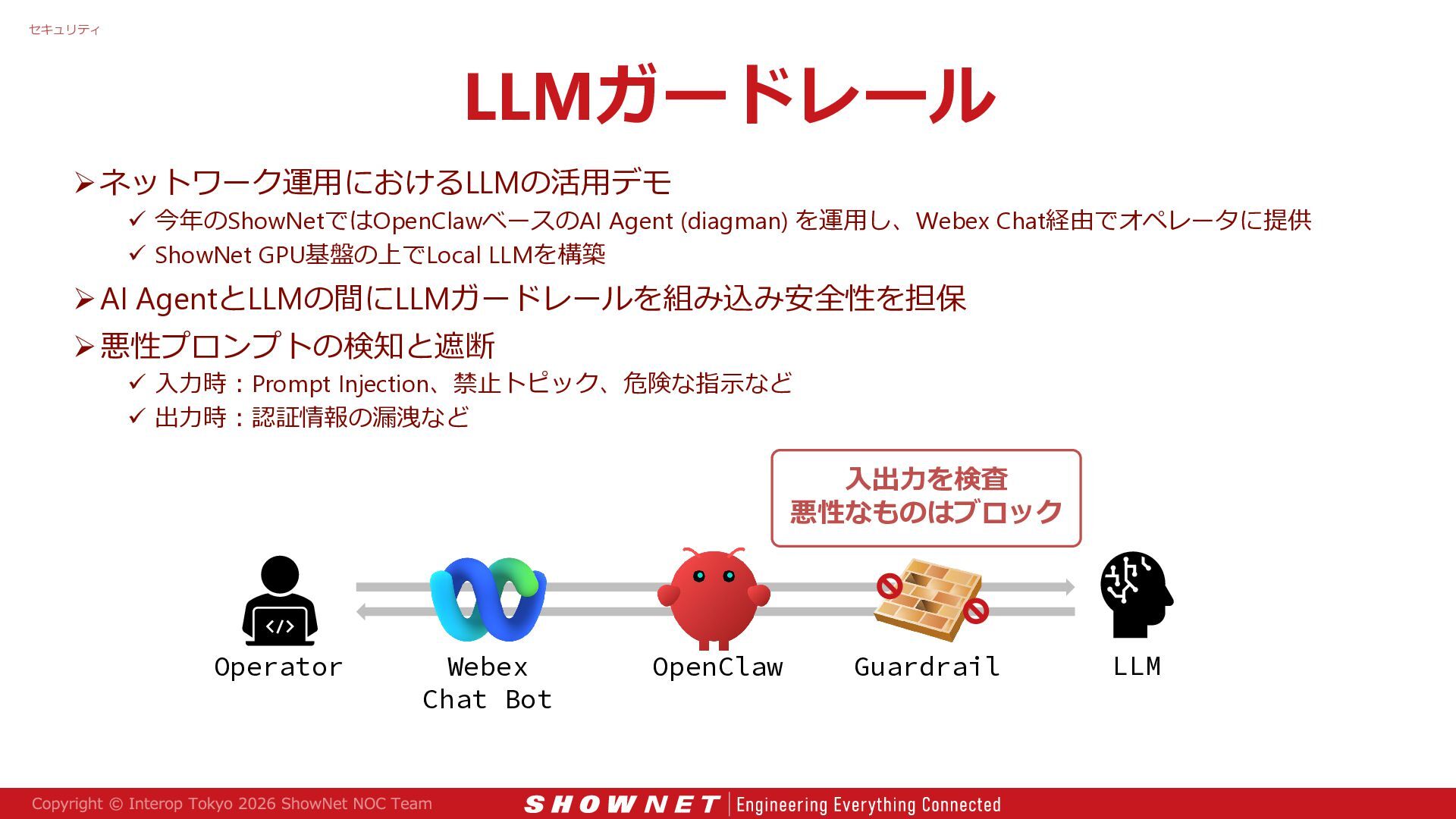

29. セキュリティ LLMガードレール  ネットワーク運用におけるLLMの活用デモ  今年のShowNetではOpenClawベースのAI Agent (diagman) を運用し、Webex Chat経由でオペレータに提供  ShowNet GPU基盤の上でLocal LLMを構築  AI AgentとLLMの間にLLMガードレールを組み込み安全性を担保  悪性プロンプトの検知と遮断  入力時︓Prompt Injection、禁止トピック、危険な指示など  出力時︓認証情報の漏洩など 入出力を検査 悪性なものはブロック Operator Webex Chat Bot OpenClaw Guardrail LLM
30. STM STM : ShowNet Team Member • ShowNetの構築を一緒に行うボランティアチーム • 全国から100名以上の応募の中から選抜された37名 • ホットステージから24名、会期から13名が参加 • https://www.interop.jp/2026/shownet/noc/#stm
31. shownet.conf_ 31
