OPENSHIFT4.2のインストールツールに見るクラスタの構築方法について
Search
SSSSSSSSSSSSHHHHHHHHHH
December 20, 2019
Technology
0
280
OPENSHIFT4.2のインストールツールに見るクラスタの構築方法について
OPENSHIFT4.2のインストールツールから
Self-Hosting Kubernetesという要点に基づいて説明しました。
SSSSSSSSSSSSHHHHHHHHHH
December 20, 2019
Tweet
Share
More Decks by SSSSSSSSSSSSHHHHHHHHHH
See All by SSSSSSSSSSSSHHHHHHHHHH
ベストプラクティス・ドリフト
sssssssssssshhhhhhhhhh
2
500
認定スラクムマスター研修 受講報告
sssssssssssshhhhhhhhhh
0
170
コンテナレジストリサーバーにコンテナ以外のものを格納する
sssssssssssshhhhhhhhhh
2
1.5k
Azure AD Pod Identityについて
sssssssssssshhhhhhhhhh
2
1.4k
AKSのdashboardは無効化したほうがよいか?
sssssssssssshhhhhhhhhh
0
96
Other Decks in Technology
See All in Technology
Spring Bootで実装とインフラをこれでもかと分離するための試み
shintanimoto
7
840
Classmethod AI Talks(CATs) #21 司会進行スライド(2025.04.17) / classmethod-ai-talks-aka-cats_moderator-slides_vol21_2025-04-17
shinyaa31
0
600
彩の国で始めよう。おっさんエンジニアから共有したい、当たり前のことを当たり前にする技術
otsuki
0
150
C++26アップデート 2025-03
faithandbrave
0
440
白金鉱業Meetup_Vol.18_AIエージェント時代のUI/UX設計
brainpadpr
1
130
クラウド開発環境Cloud Workstationsの紹介
yunosukey
0
180
ドキュメント管理の理想と現実
kazuhe
1
200
watsonx.data上のベクトル・データベース Milvusを見てみよう/20250418-milvus-dojo
mayumihirano
0
120
日経電子版 for Android の技術的課題と取り組み(令和最新版)/android-20250423
nikkei_engineer_recruiting
0
410
Devinで模索する AIファースト開発〜ゼロベースから始めるDevOpsの進化〜
potix2
PRO
7
3.4k
ワールドカフェI /チューターを改良する / World Café I and Improving the Tutors
ks91
PRO
0
120
SmartHR プロダクトエンジニア求人ガイド_2025 / PdE job guide 2025
smarthr
0
130
Featured
See All Featured
Automating Front-end Workflow
addyosmani
1369
200k
I Don’t Have Time: Getting Over the Fear to Launch Your Podcast
jcasabona
32
2.2k
The Success of Rails: Ensuring Growth for the Next 100 Years
eileencodes
45
7.2k
Responsive Adventures: Dirty Tricks From The Dark Corners of Front-End
smashingmag
251
21k
StorybookのUI Testing Handbookを読んだ
zakiyama
29
5.6k
Building Adaptive Systems
keathley
41
2.5k
[RailsConf 2023 Opening Keynote] The Magic of Rails
eileencodes
29
9.4k
Fontdeck: Realign not Redesign
paulrobertlloyd
83
5.5k
Let's Do A Bunch of Simple Stuff to Make Websites Faster
chriscoyier
507
140k
The Straight Up "How To Draw Better" Workshop
denniskardys
232
140k
Understanding Cognitive Biases in Performance Measurement
bluesmoon
29
1.6k
How To Stay Up To Date on Web Technology
chriscoyier
790
250k
Transcript

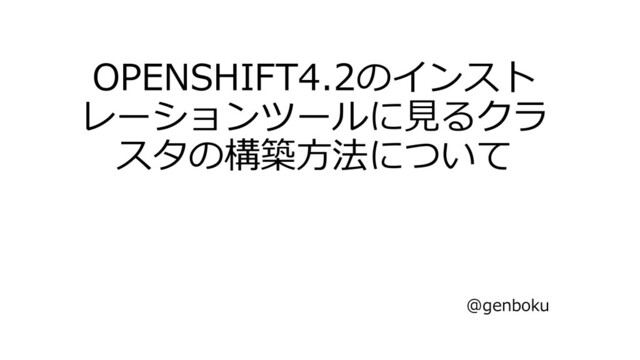

OPENSHIFT4.2のインスト レーションツールに見るクラ スタの構築方法について @genboku
2 本日の流れ 1. Kubernetesのアーキテクチャ 2. Self Hosting Kubernetes 3. OpenShiftのインストール
3 Kubernetesのアーキテクチャ Kubectl API server replication, namespace, serviceaccounts, etc. -controller-
manager -scheduler etcd Master node Worker node kubelet kube-proxy Container Runtime Pod Pod Containers Containers Worker node kubelet kube-proxy Container Runtime Pod Pod Containers Containers Internet https://github.com/Azure/aks-bestpractices- ignite19/blob/master/slides/ignite19_bestpractices_v2.pptx より改変
4 Kubernetesのアーキテクチャ Kubectl API server replication, namespace, serviceaccounts, etc. -controller-
manager -scheduler etcd Master node Worker node kubelet kube-proxy Container Runtime Pod Pod Containers Containers Worker node kubelet kube-proxy Container Runtime Pod Pod Containers Containers Internet https://kubernetes.io/ja/docs/concepts/overview/components/ • Kubernetesクラスタが機能す るために必要なノード ・マスターノード ・ワーカーノード • 各ノードにはクラスターが機 能するためのコンポーネント が存在
5 ノード/コンポーネントはどうやって配置される? Kubectl API server replication, namespace, serviceaccounts, etc. -controller-
manager -scheduler etcd Master node Worker node kubelet kube-proxy Container Runtime Pod Pod Containers Containers Worker node kubelet kube-proxy Container Runtime Pod Pod Containers Containers Internet https://github.com/ivanfioravanti/kubernetes-the-hard-way-on-azure Kubernetes the hardway on Azureの場合 • マスターノードとワーカー ノード ⇒VMとしてコマンドで直接起動 ・コンポーネント ⇒ VMの中でSystemdに登録さ れた常駐プロセスとして起動
6 …OpenShiftは?
7 oc get pods –A を実行
8 実行結果からわかること ・OpenShiftのマスターノードコンポー ネントはコンテナ/Podとして動く (Systemdなどに登録された常駐プロセス ではない) ・OpenShift自身が管理 = Self Hosting
Kubernetes
9 Self Hosting Kubernetesとは? Proposal: Self-hosted Control Planeより抜粋 https://github.com/kubernetes/community/blob/master/contributors/design-proposals/cluster-lifecycle/self-hosted-kubernetes.md Kubernetesクラスターの必須コンポーネントとオプションコン
ポーネントをKubernetes自体の上で実行すること Kubectl API server replication, namespace, serviceaccounts, etc. -controller- manager -scheduler Master node kubelet Container Runtime
10 メリット Proposal: Self-hosted Control Planeより抜粋 https://github.com/kubernetes/community/blob/master/contributors/design-proposals/cluster-lifecycle/self-hosted-kubernetes.md 1. ホスト(マスターノード)が必要なコンポーネントが 少なくなるのでインストール手順が簡素になる
2. デプロイメント方法(キッティング手順)が一貫性の ある操作で行える 3. イントロスペクション: Kubernetes APIを使用し て自分自身のデバッグを行える 4. クラスターのアップグレードをKubernetes APIを 介して行える 5. より簡単に高可用性な構成を組むことが可能になる
11 …ちょっと待ってください (これにたどり着いたときの自分の心の声)
12 APIサーバーのPodは そもそもどうやって デプロイしたか?
13 鶏と卵問題
14 ・StaticPodはkubeletが指定した所定のフォルダにyamlファ イルを置くとPodとして起動してくれる仕組み ・APIサーバーに接続できない状態でもkubeletに合わせて確実 に起動するのでログやVM等のAgentとして利用できる ※Static Podについて
15 OpenShift インストールツールで Self Hosting Kubernetesの実装を確認 してみましょう
16 説明の前に (免責事項) • OpenShift installer(OCP4.2.9)のmasterブランチのソース コードをリーディングした結果に基づいています • OpenShift on
Azure(Managedではなく、インストールツー ルで構築できる方)で構築してログを観察した推察を含んでいま す • 解説者はJava, Ansibleと心中したいので、golang, Terraformについては詳しくありません。Logrusのメソッド をたくさん仕込んで動作を確認しましたが、説明等至らないこ とがあればご容赦ください。大きな誤りがあれば遠慮なくおっ しゃってください。
17 OpenShiftのインストレーションツールが内部で行っている処理 openshift-install create cluster bootstrap用VM master用VM 1. Bootstrap用VMとMaster ノード用VMを作成
• 作成されたVMには何もコン ポーネントはインストール されない • この時点ではWorkerノード 用VMは作成されない
18 OpenShiftのインストレーションツールが内部で行っている処理 Ignitionファ イル bootstrap用VM master用VM 2. Ignitionと呼ばれるプロビ ジョニングツールを利用した、 サービスの起動処理の実施
→次のページで詳しく説明し ます
19 Terraformの特性とIgnitionを利用する理由 • Terraformは構築後のVMにアプリケーションをインストール することをあまりお勧めしていない(ようだ) https://www.terraform.io/docs/cloud/run/install-software.html • OpenShiftインストーラーはこの問題?を次の設定で解決 • 予め必要なツールがインストールされたVHDを用意
https://github.com/openshift/installer/blob/master/data/data/rhcos.json • RHCOSの独自機能であるIgnition※を利用したSystemdのサー ビス起動 ※CoreOS Container Linux専用に設計されたプロビジョニング ユーティリティツール。ユーザースペースがブートを開始する前 (initiramfsで)に構成を完了することができる。 https://coreos.com/ignition/docs/latest/
20 OpenShiftのインストレーションツールが内部で行っている処理 bootstrap用VM 3. Ignitionにより kubelet.service, bootkube.serviceなどの サービスが起動 ⇒bootstrap用VMの中に 簡易版Openshiftを構成する
21 OpenShiftのインストレーションツールが内部で行っている処理 bootstrap用VM 4. bootstrap用VMの中に構成 された簡易版Openshiftは MachineConfigOperatorなど のマニフェストファイルを順番 にデプロイ、実行 •
すでにVMがあるmaster用 VMには更にキッティングを 行い、必要なコンポーネント (apiserver, controller- manager, scheduller)は Operatorを通じて配置する • 存在しないworker用VMは作 成から行う master用VM worker用VM
23 OpenShiftのインストレーションツールが内部で行っている処理 bootstrap用VM 5. 下記の条件を確認後、bootstrap 用VMを削除 ・Serverのバージョン情報を取得で きること(oc get versionのServer
側と同じ情報) ・”bootstrap”configmap に”status: complete”が書き込ま れること master用VM worker用VM openshift-install create cluster
24 まとめ 1. OpenShiftのMasterノードのコンポーネントは OpenShift自身が管理している(Kubernetes Self Hosting) 2. OpenShiftのインストールツールはbootstrap用 VMの中に縮小版OpenShiftを作成し、構築対象
のOpenShiftのコンポーネントを配置している
25 参考資料 赤帽ブログ全般 https://rheb.hatenablog.com/ Openshift Installerリポジトリ https://github.com/openshift/installer/ OpenShift 4: Install
Experience https://blog.openshift.com/openshift-4-install-experience/ Installation and update https://docs.openshift.com/container-platform/4.2/architecture/architecture- installation.html Bootkubeリポジトリ https://github.com/kubernetes-sigs/bootkube/
