1. Raspberry Pi 4 ネットワークモニタが吹っ 飛んだので復旧してみた

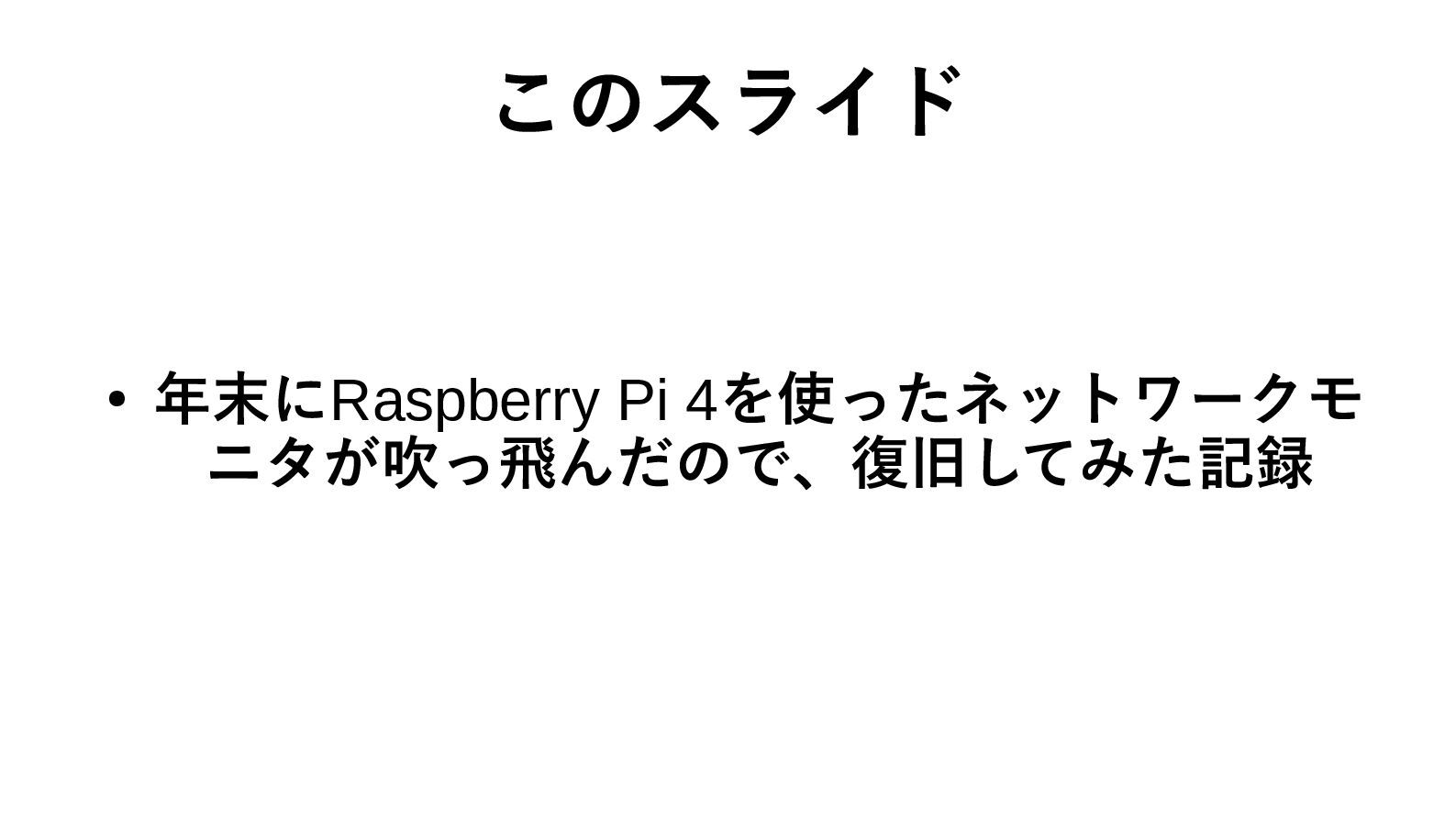

2. このスライド • 年末にRaspberry Pi 4を使ったネットワークモ ニタが吹っ飛んだので、復旧してみた記録

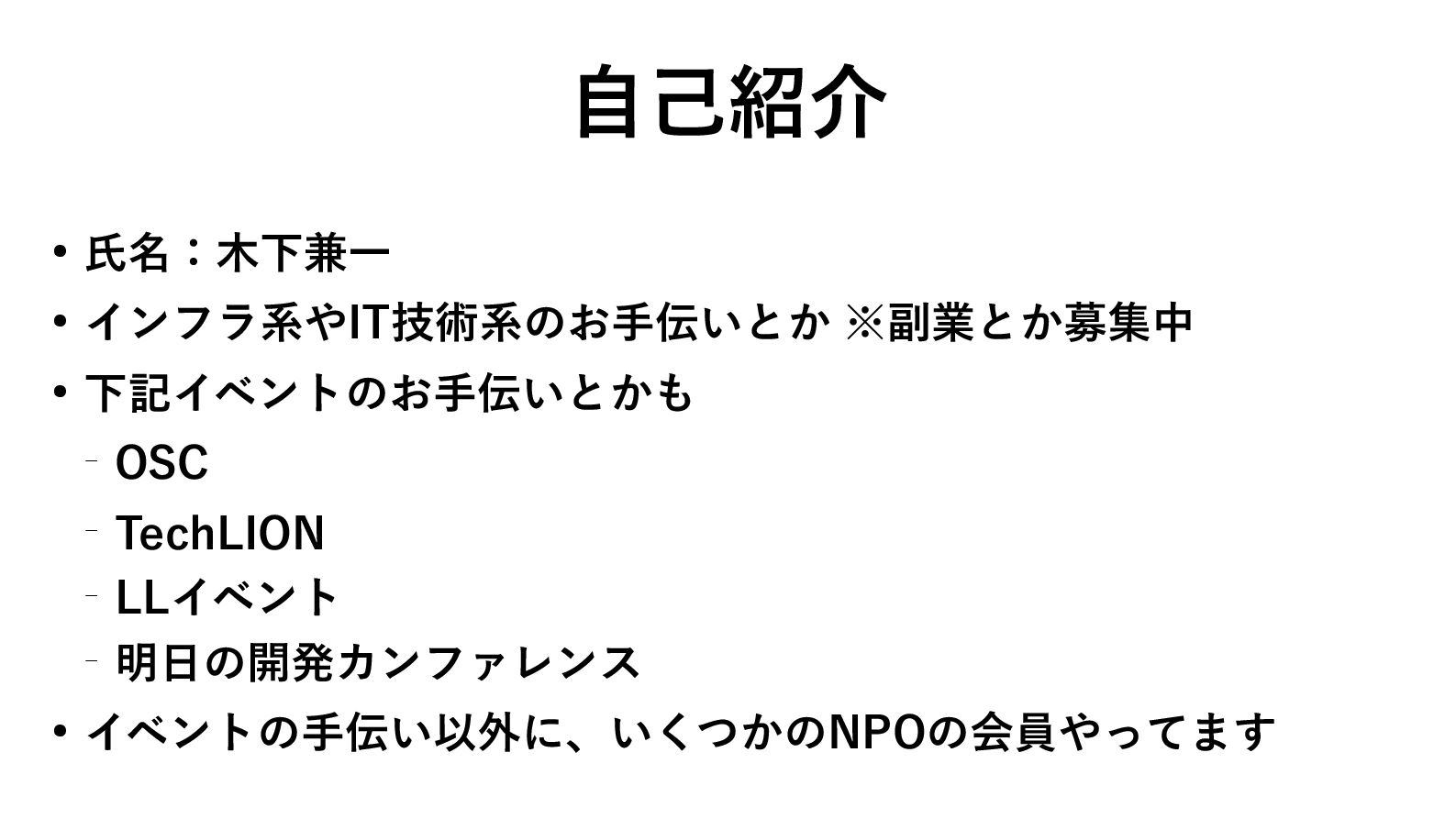

3. 自己紹介 • 氏名：木下兼一 • インフラ系やIT技術系のお手伝いとか ※副業とか募集中 • 下記イベントのお手伝いとかも ─ OSC ─ TechLION ─ LLイベント ─ 明日の開発カンファレンス • イベントの手伝い以外に、いくつかのNPOの会員やってます
4. 発端 • 年末、Raspberry Pi 4のネットワークモニタで 状態を確認しようとしたら – Webが見えない – Zabbixで確認したところエージェントも死んでいた

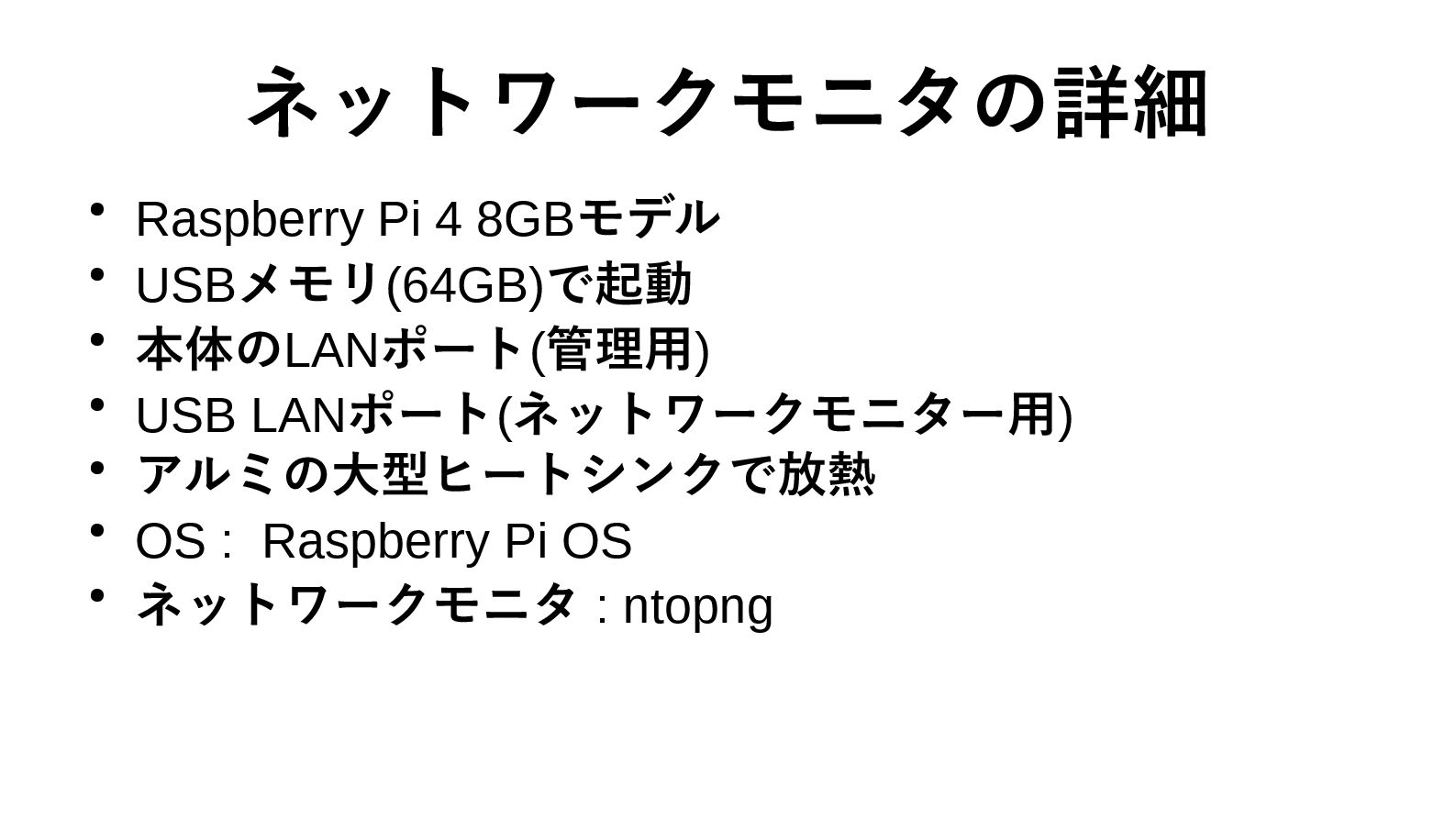

5. ネットワークモニタの詳細 • Raspberry Pi 4 8GBモデル • USBメモリ(64GB)で起動 • 本体のLANポート(管理用) • USB LANポート(ネットワークモニター用) • アルミの大型ヒートシンクで放熱 • OS : Raspberry Pi OS • ネットワークモニタ : ntopng

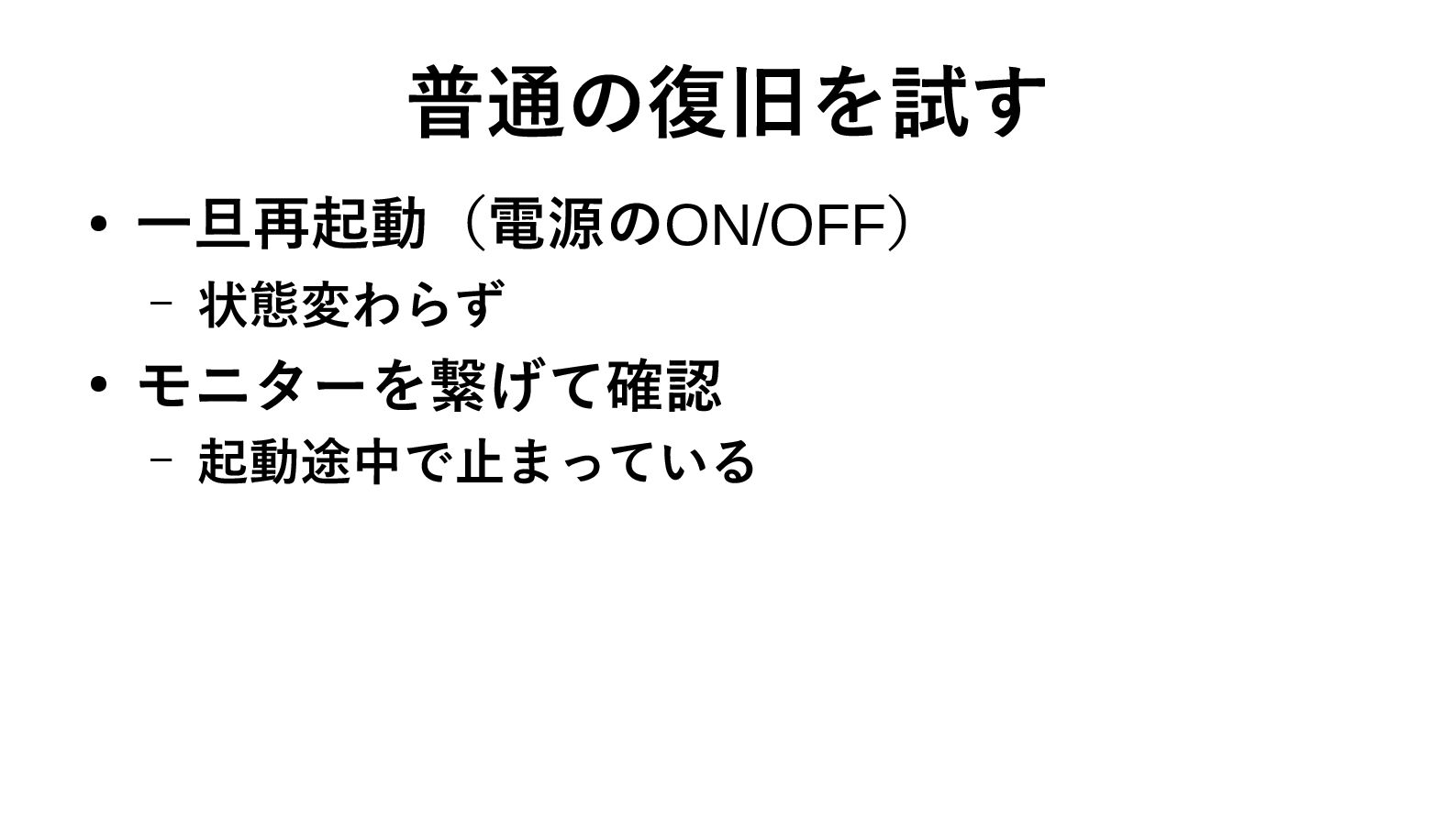

6. 普通の復旧を試す • 一旦再起動（電源のON/OFF） – 状態変わらず • モニターを繋げて確認 – 起動途中で止まっている

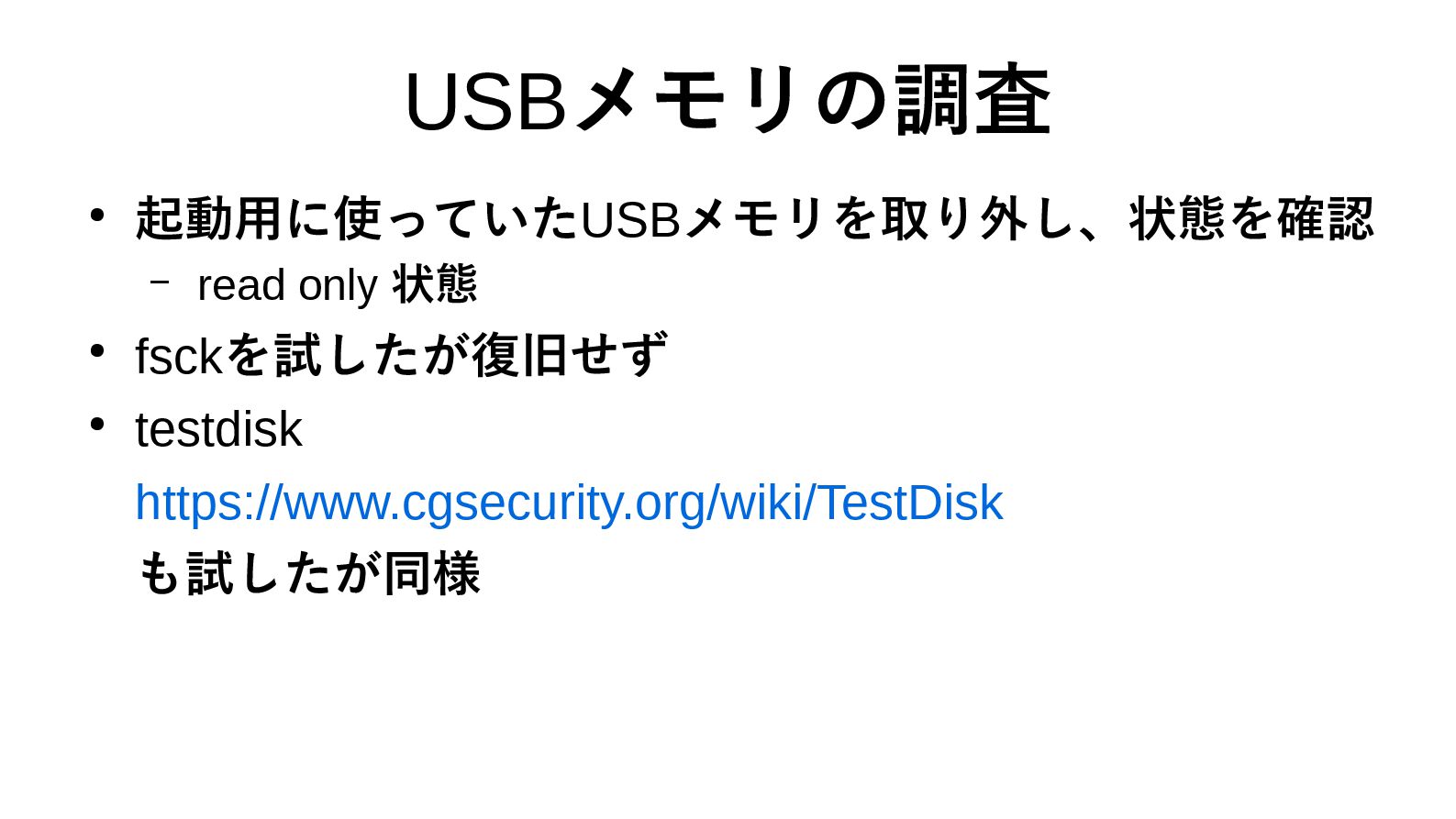

7. USBメモリの調査 • 起動用に使っていたUSBメモリを取り外し、状態を確認 – read only 状態 • fsckを試したが復旧せず • testdisk https://www.cgsecurity.org/wiki/TestDisk も試したが同様
8. USBメモリのバックアップ • 一旦イメージを取ることに – dd if=USBメモリデバイス名 of=image.img • 取ったイメージファイルをMacにマウント • マウントしたイメージにtestdiskをかけたとこ ろイメージが復旧
9. 別のUSBメモリで復旧を試す • 別のUSBメモリを購入してイメージを書き込み – Rasberry Pi OSのシステム領域でブロックサイズエ ラーの表示 • 接続したら案の定起動せず
10. 本格的な復旧を検討して準備 • 運用時に下記の点が懸念だったので強化するこ とに – ストレージの能力不足 – 動作温度の高さ

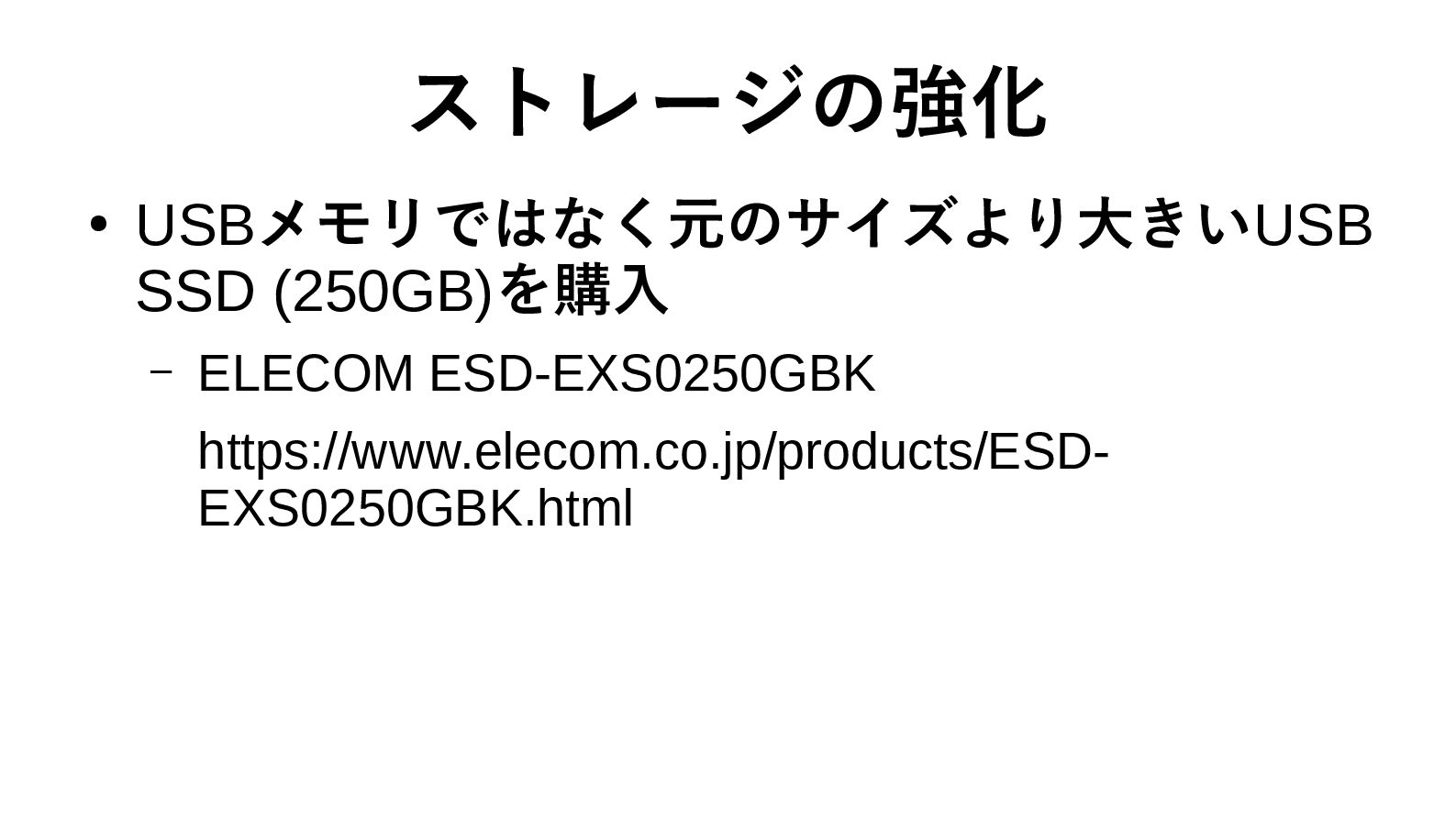

11. ストレージの強化 • USBメモリではなく元のサイズより大きいUSB SSD (250GB)を購入 – ELECOM ESD-EXS0250GBK https://www.elecom.co.jp/products/ESD- EXS0250GBK.html

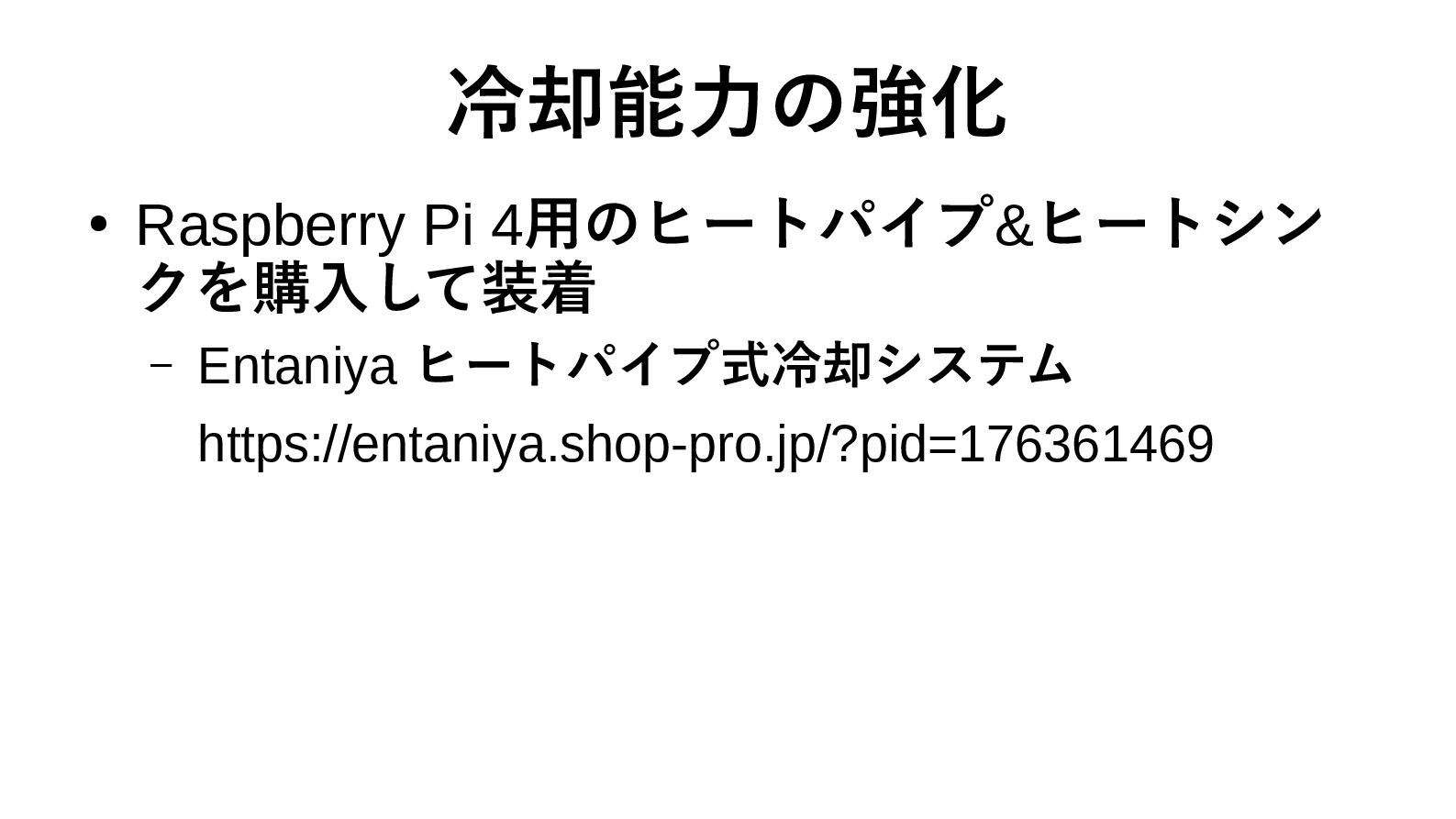

12. 冷却能力の強化 • Raspberry Pi 4用のヒートパイプ&ヒートシン クを購入して装着 – Entaniya ヒートパイプ式冷却システム https://entaniya.shop-pro.jp/?pid=176361469

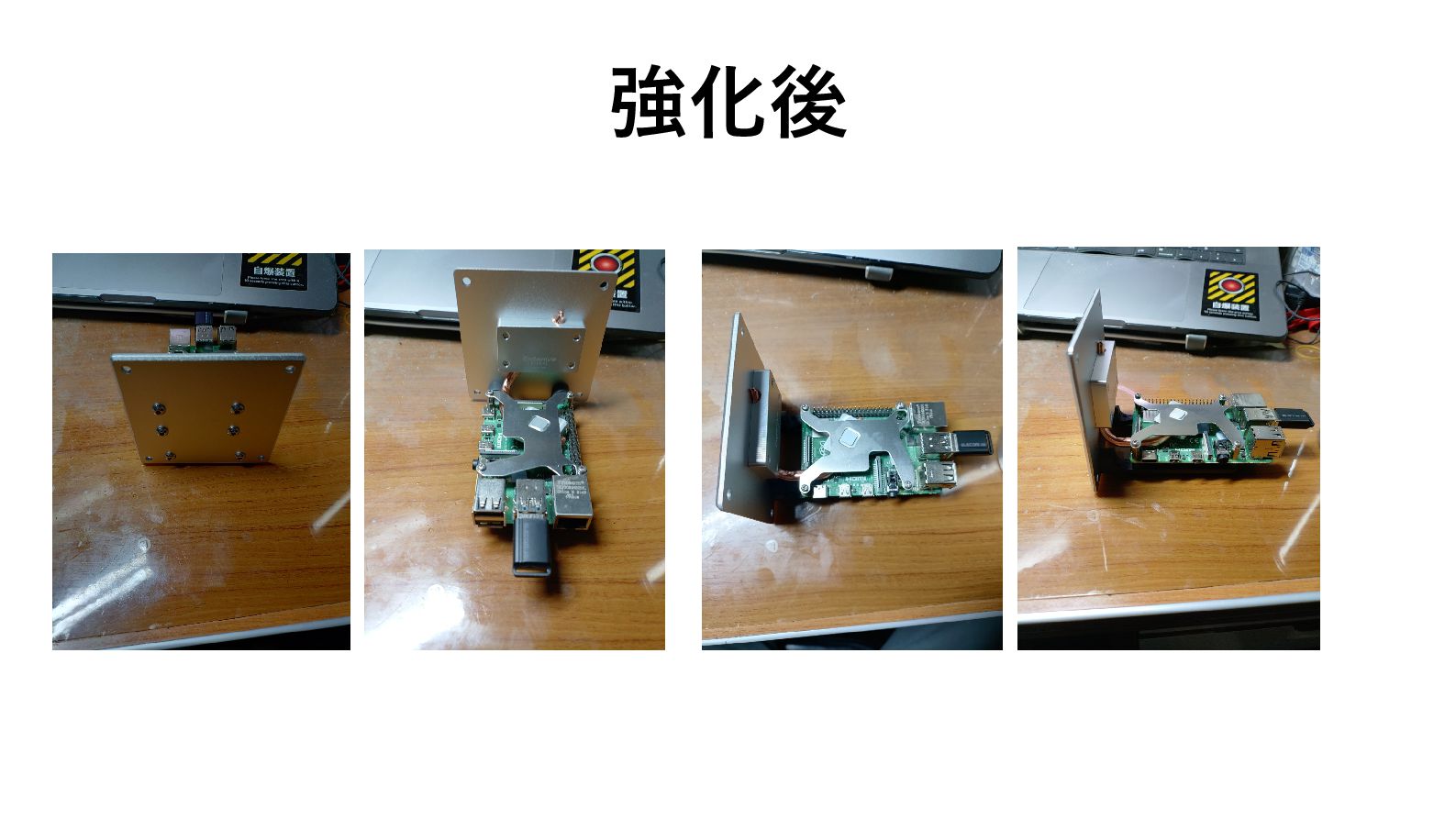

13. 強化後
14. イメージをSSD書き込み • USB SSDにイメージを書き込み – dd if=image.img of=USB SSDデバイス名

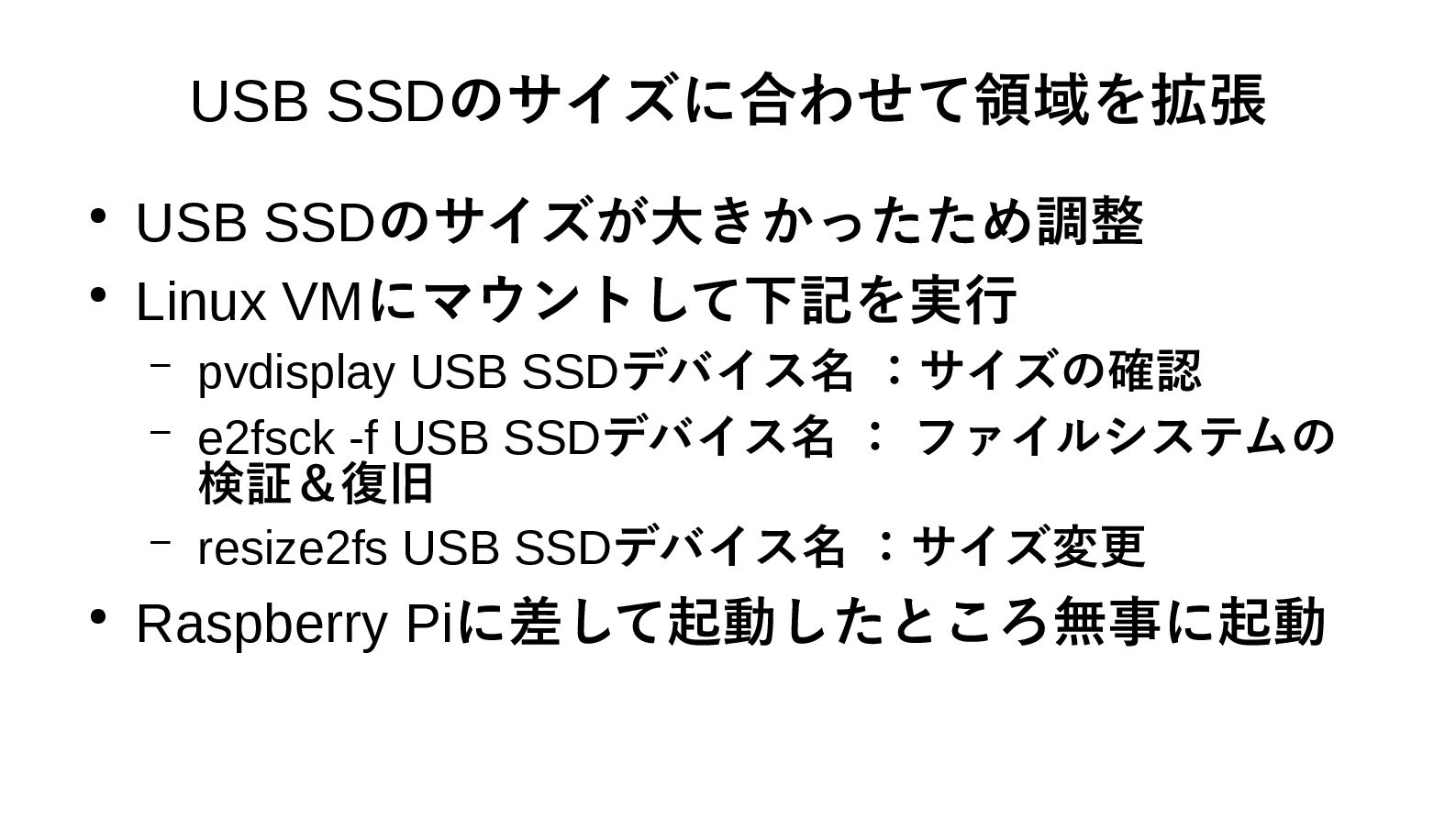

15. USB SSDのサイズに合わせて領域を拡張 • USB SSDのサイズが大きかったため調整 • Linux VMにマウントして下記を実行 – pvdisplay USB SSDデバイス名 ：サイズの確認 – e2fsck -f USB SSDデバイス名 ： ファイルシステムの 検証＆復旧 – resize2fs USB SSDデバイス名 ：サイズ変更 • Raspberry Piに差して起動したところ無事に起動
16. 復旧後

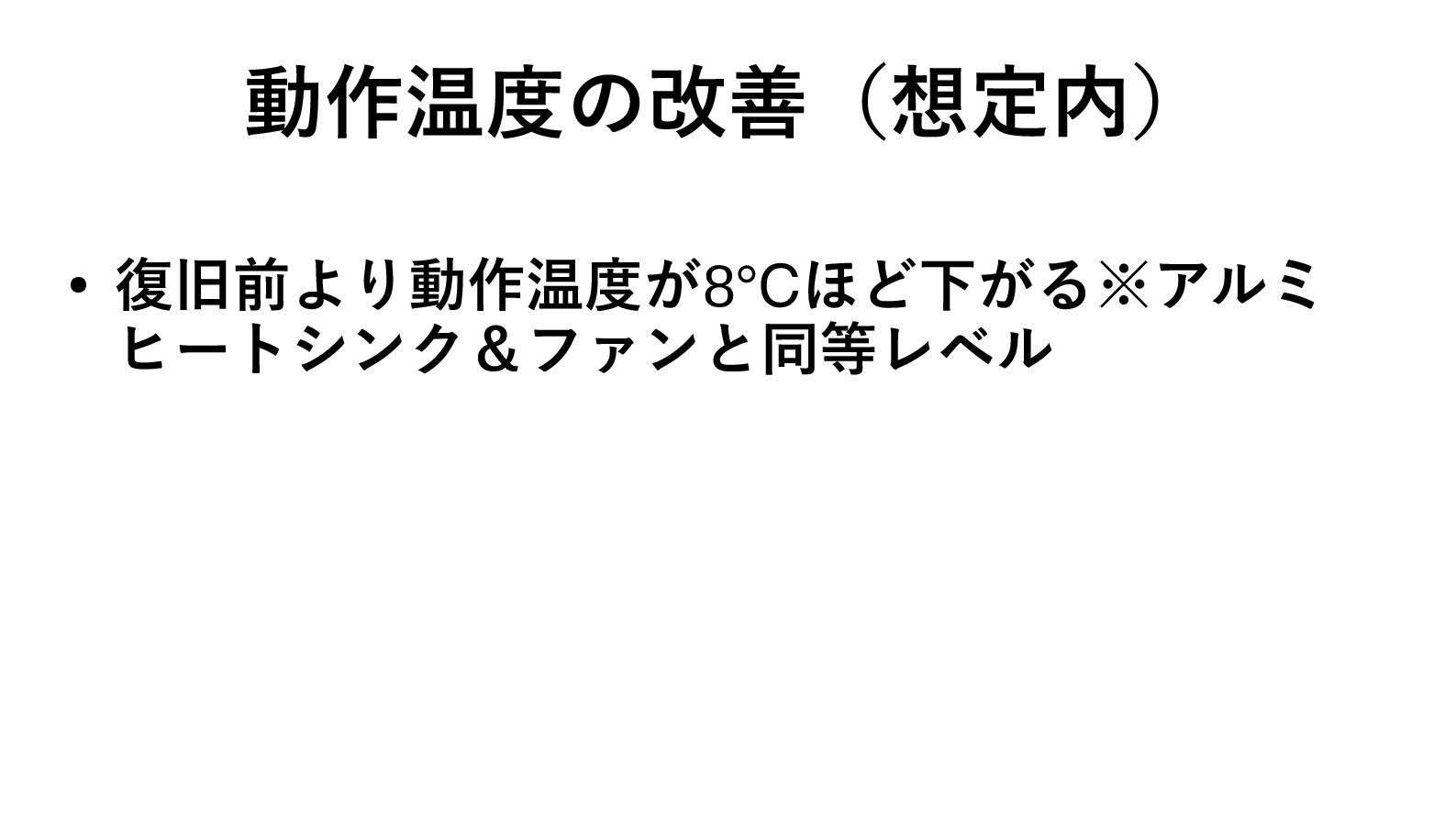

17. 動作温度の改善（想定内） • 復旧前より動作温度が8℃ほど下がる※アルミ ヒートシンク＆ファンと同等レベル

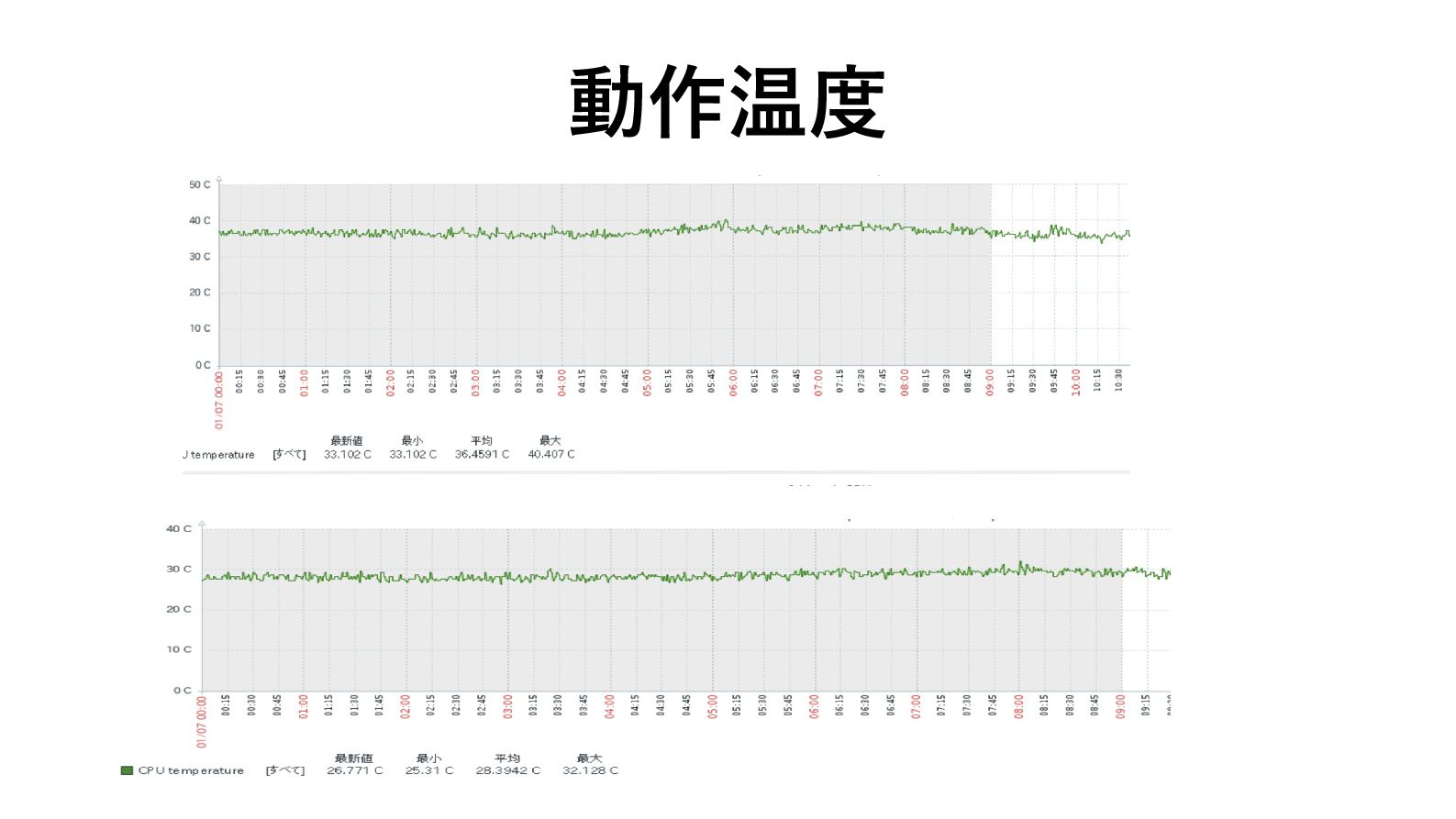

18. 動作温度
19. CPU関係の数値が改善（予想外） • iowaitが爆下がり、それに伴い他の数値も改善 • USB SSDに変えたからではと？

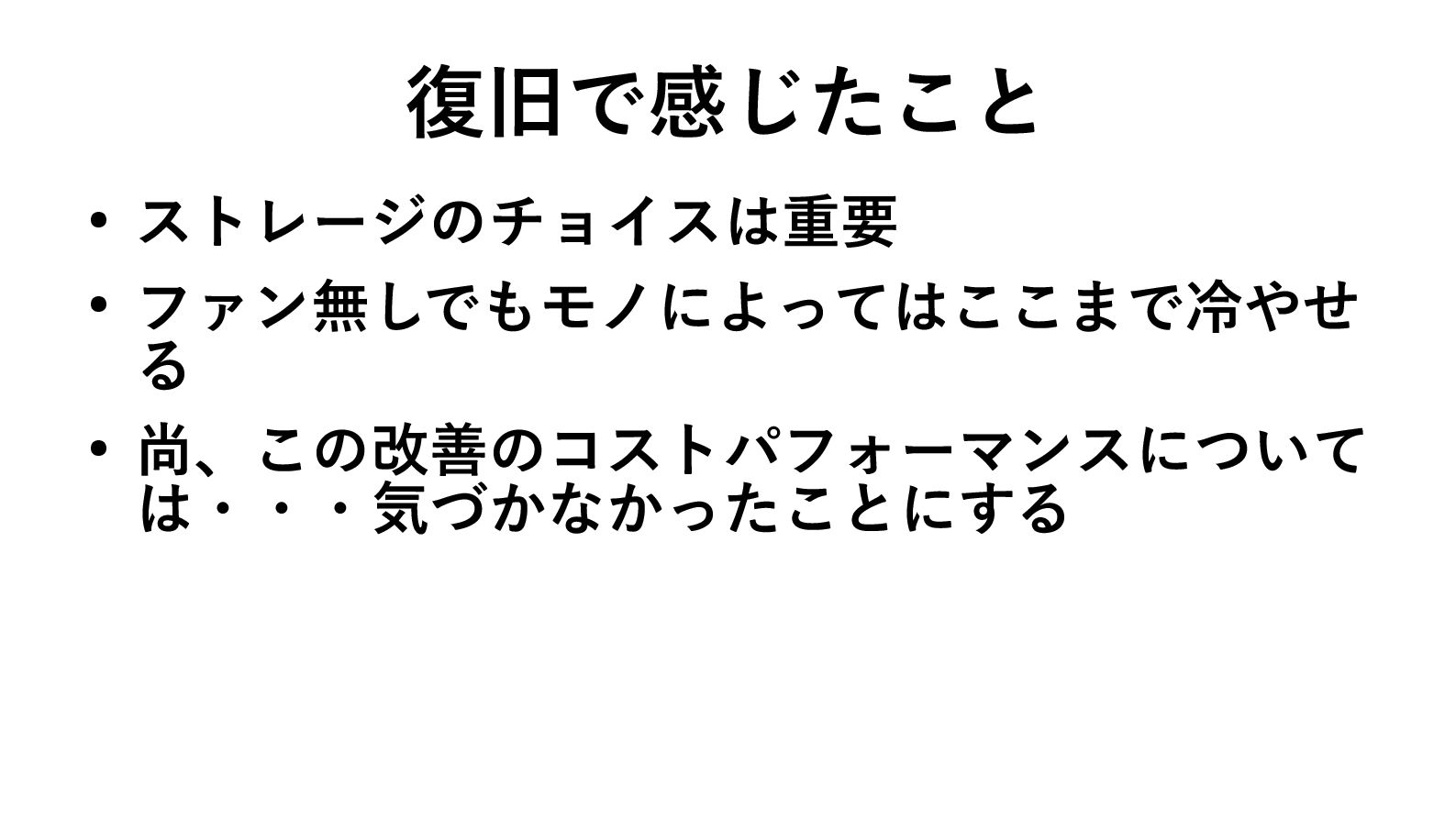

20. 復旧で感じたこと • ストレージのチョイスは重要 • ファン無しでもモノによってはここまで冷やせ る • 尚、この改善のコストパフォーマンスについて は・・・気づかなかったことにする
