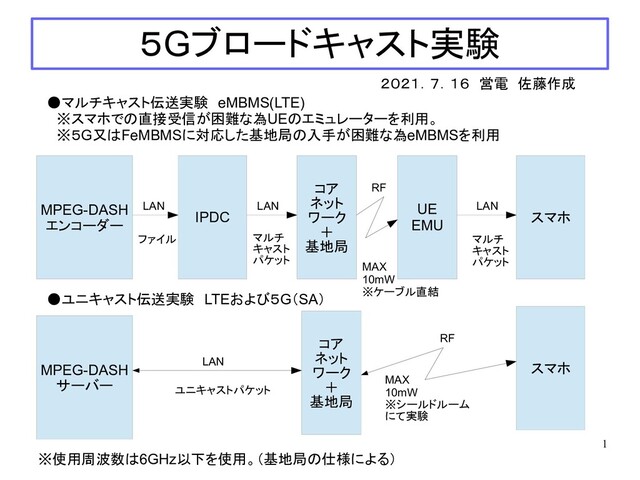

1. 1 ５Gブロードキャスト実験 MPEG-DASH エンコーダー IPDC コア ネット ワーク ＋ 基地局 UE EMU スマホ マルチ キャスト パケット マルチ キャスト パケット MPEG-DASH サーバー LAN LAN LAN ファイル コア ネット ワーク ＋ 基地局 スマホ LAN ユニキャストパケット RF RF •マルチキャスト伝送実験　eMBMS(LTE) 　※スマホでの直接受信が困難な為UEのエミュレーターを利用。 　※５G又はFeMBMSに対応した基地局の入手が困難な為eMBMSを利用 •ユニキャスト伝送実験　LTEおよび５G（SA） MAX 10mW ※ケーブル直結 MAX 10mW ※シールドルーム にて実験 ※使用周波数は6GHz以下を使用。（基地局の仕様による） ２０２１．７．１６　営電　佐藤作成
2. 2 システム１ フランスアマリ社 ・CallBox　Classic　（LTE、５G　基地局＋コアネットワーク）　１台 ・UE　SimBox　64（UE、最大６４端末）　１台 出力周波数は～6GHz　帯域は～50MHz　出力10mW程度 CallBox Classic UE SimBox 64
3. 3 所有システム2 OSS+SDR https://omni-jp.github.io/events/001/ 主なOSS（オープンソースソフトウエア） 営電ではSRS　LTE（UE+RAN+CN）とOpenAirInterface（UE+RAN）での動作を確認済み。 USRP-B210　２台 USRP-B200　１台
4. 4 ローカル５G　免許取得状況 https://go5g.go.jp/sitemanager/wp-content/uploads/2020/10/210524-%E3%83%AD%E3%83%
5. 5 ローカル５G　周波数 https://www.soumu.go.jp/main_content/000644668.pdf https://www.soumu.go.jp/main_content/000613734.pdf
6. 6 ローカル５G　東京都立大学 https://www.tmu.ac.jp/news/topics/30798.html https://www.metro.tokyo.lg.jp/tosei/hodohappyo/press/2020/12/25/05.html 掲載日：2021年3月29日 国内最大規模となるローカル５G無線局の免許状交付式が行われました 　東京都公立大学法人は、国内最大規模（基地局数：4.7GHz帯13局、28GHz帯5局、合計18 局）のローカル５Ｇ無線局の免許人となりました。 　2021年3月25日、総務省関東総合通信局において、東京都公立大学法人に対するローカル ５Ｇ無線局免許状の交付式が行われ、東京都立大学　副学長／システムデザイン学部電子情 報システム工学科の清水 敏久教授が免許状を拝受しました。
7. 7 ローカル５G　ソフトウエア基地局 https://xtech.nikkei.com/atcl/nxt/column/18/01537/00138/ 東大中尾研とNEC系がソフトウエア基地局、ローカル5G向けに格安 提供するソフトウエア基地局「FW-L5G-1」は、一般的なサーバー上で動作する。20年12月 に拡張されたローカル5G向けの4.7G〜4.9GHzの周波数帯に対応する。価格は「基地局や 置局設計、運用支援などすべて含めて2000万円程度。今後、どんどん安くしていきたい」 （中尾氏）という。現状、数億円から数千万円かかるといわれるローカル5Gの導入と比較す ると割安感がある。
8. 8 ローカル５G対応スマホ https://www.fcnt.com/news/20201016.html 富士通コネクテッドテクノロジーズ株式会社 ローカル5G対応スマートデバイスを開発、お客様に最適なローカル5Gソリューションをワンス トップで提供することを目指します ～ローカル5Gのネットワーク検証から多様な実証実験まで対応可能な万能型デバイスを提 供開始～
9. 9 FeMBMS　世界の動き
10. 10 FeMBMS　ドイツ https://www.soumu.go.jp/main_content/000688712.pdf
11. 11 FeMBMS　コロンビア https://forotv5g.org/proyectos
12. 12 eMBMS→FeMBMS https://3g4g.co.uk/eMBMS/eMBMS_1408_EBU_TechnicalReport.pdf https://www.nhk.or.jp/strl/publica/rd/rd172/pdf/P04-10.pdf
13. 13 ５G-BROADCAST（リソース） http://5g-xcast.eu/wp-content/uploads/2019/05/TBC_NRMBMSforTB_2019.pdf
14. 14 ５G-BROADCAST（同期可能距離） http://5g-xcast.eu/wp-content/uploads/2019/05/TBC_NRMBMSforTB_2019.pdf
15. 15 PS-LTE（パブリックセーフティLTE) https://www.soumu.go.jp/main_content/000723656.pdf
16. 16 PS-LTE（海外の例）
17. 17 PS-LTE帯域の確保案 ＰＳ－ＬＴＥ ３０ ３０ 現在 新割り当て案
18. 18 無線電力伝送＋５G　 https://www.titech.ac.jp/news/2021/061141 東京工業大学 工学院 電気電子系の白根篤史 助教、岡田健一教授は、電源不要で動作可能な ミリ波帯5G中継無線機の開発に成功した。本無 線機は、無線電力伝送を利用することで電源を 不要とし、28 GHz帯の電波を中継、ビーム フォーミングすることでこれまで電波が届かな かったエリアにおいてもミリ波帯5Gの通信を可 能とする。 本無線機は、28 GHz帯の5G無線通信と同時 に、ISMバンドの24 GHz帯において無線電力伝 送を行う。 ５G利活用コンテスト/総務省 2018年10月　営電　佐藤応募（落選） 携帯端末でいつも問題になるのがバッテ リーの持ち時間であり、また、各種センサー も電源が無くては動かないが電池で運用す るようなセンサーは電池切れを気にしながら 利用しなければならない。一方、無線で給電 するシステムが注目されているが給電する デバイスの位置情報が正確にわからないと 効率よく給電する事はできない。そこで、携 帯端末が常に無線給電可能なエリアの何 処にいるのかの情報を5Gを利用して無線 給電システムに送る事によりピンポイントで 無線給電が可能となるためデバイスに向け た効率のよい給電が可能となる。
