AI自動画像監視システムEasyMonitoring2

巡回作業を画像処理で自動化・モニタリング
監視したい箇所にカメラをポン付けして簡単な設定をするだけでさまざまな監視が出来ます。

Transcript

1. 巡回作業を画像処理で 自動化・モニタリング EasyMonitoring2 www.skylogiq.co.jp 株式会社 スカイロジック 1
2. これまで、設備の自動監視を検討する際に 2つの課題 配線工事や新規設備の導入で 多額の費用が掛かる 炎や液体など、数値化できない 確認項目がある。 2 がありました。
3. そのため、1日に何回か人が設備を定期的に 巡回して確認する方法が継続されてきました。 しかし、人による定期巡回にも2つの課題があります。 巡回周期が数時間になるため、 異常を発見するまでの時間が長い 人的ミスの可能性 不良品の大量生産、時間のロス 読み間違い、書き間違い、書き忘れ、 見間違い、見忘れ 3

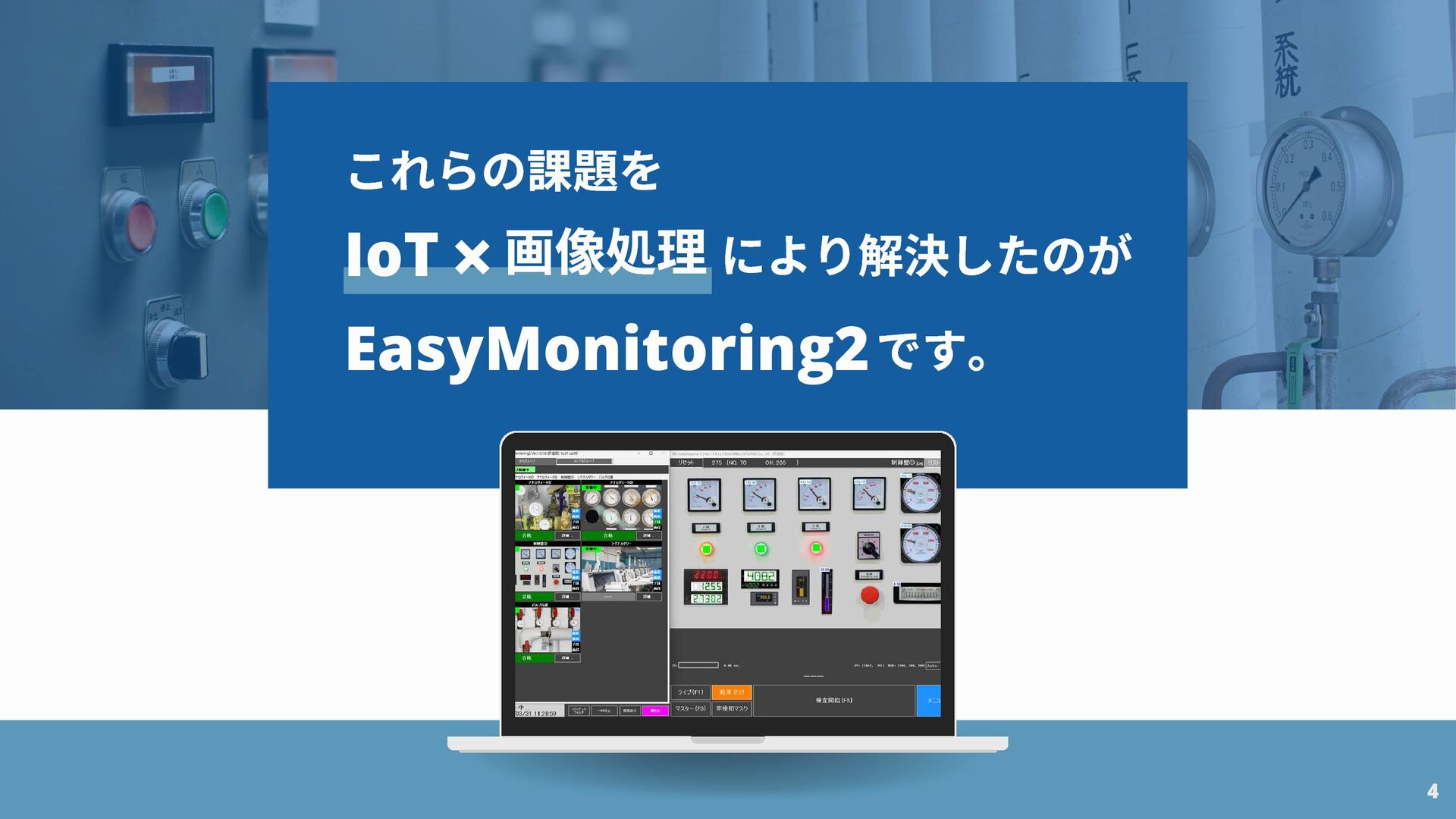

4. これらの課題を 4 EasyMonitoring2 により解決したのが 　　 です。 IoT 画像処理 ×

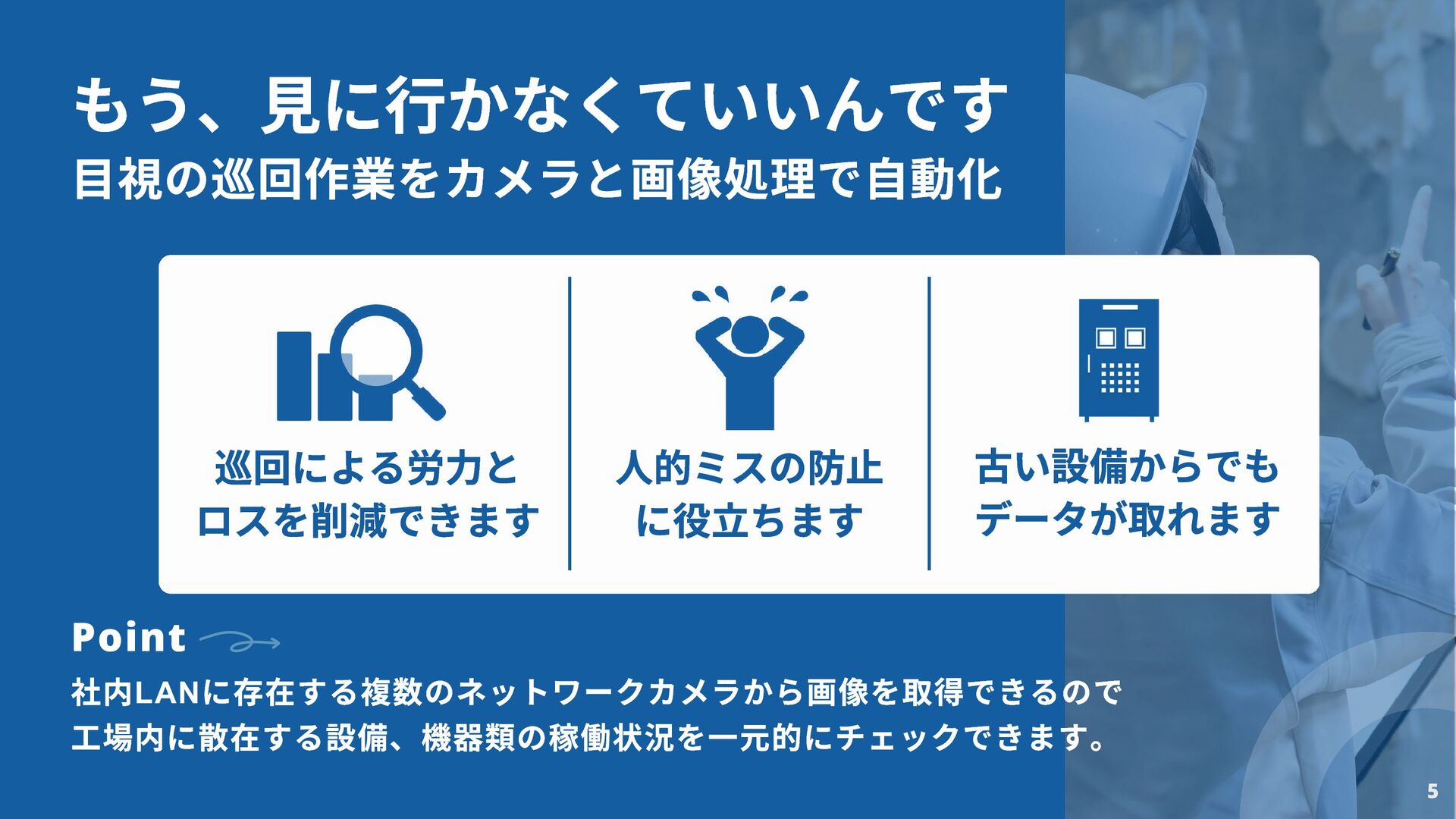

5. 巡回による労力と ロスを削減できます 人的ミスの防止 に役立ちます 古い設備からでも データが取れます もう、見に行かなくていいんです Point 社内LANに存在する複数のネットワークカメラから画像を取得できるので 工場内に散在する設備、機器類の稼働状況を一元的にチェックできます。 目視の巡回作業をカメラと画像処理で自動化 5

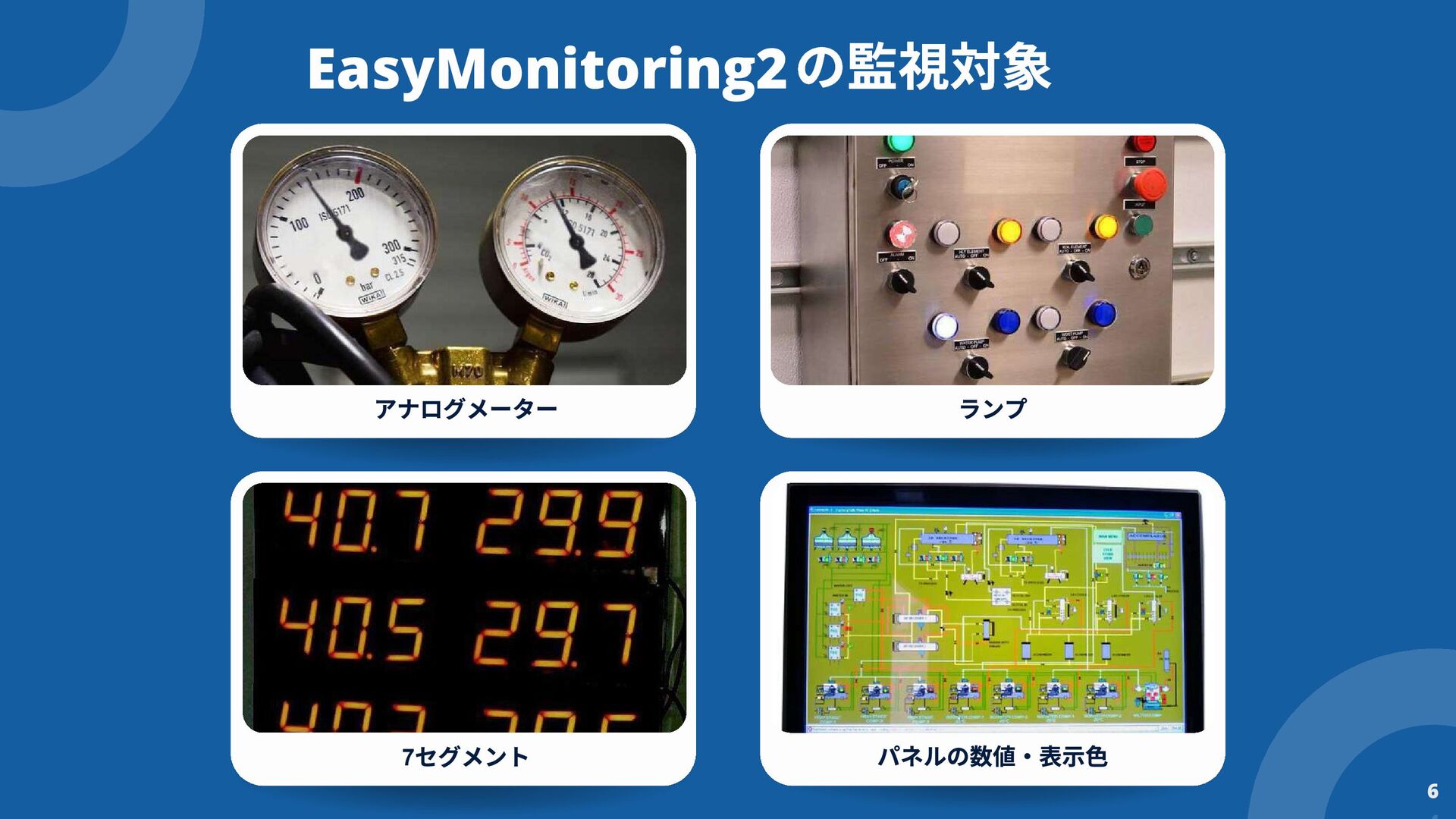

6. アナログメーター ランプ 7セグメント パネルの数値・表示色 6 EasyMonitoring2 の監視対象

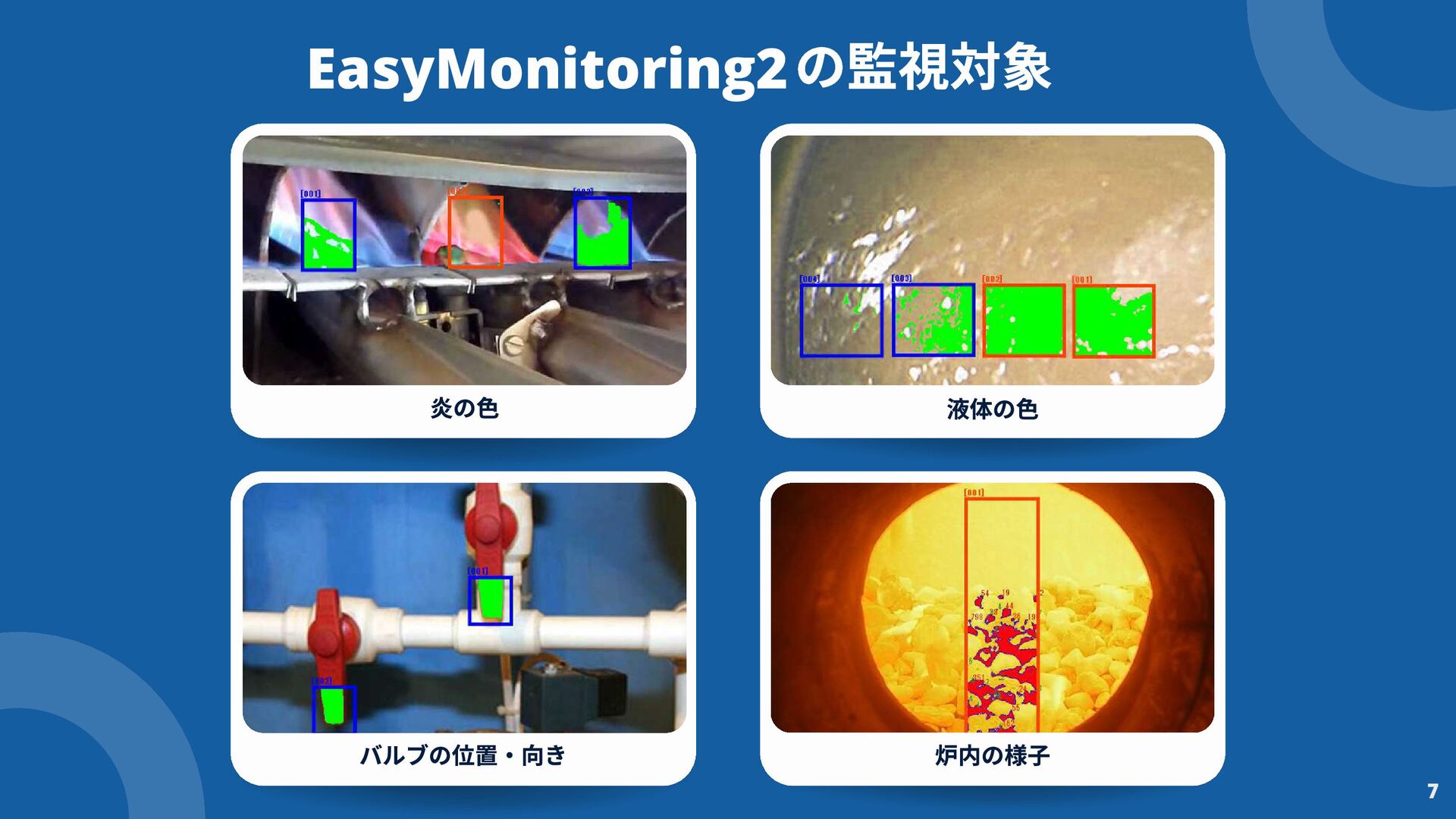

7. 炎の色 液体の色 バルブの位置・向き 炉内の様子 7 EasyMonitoring2 の監視対象

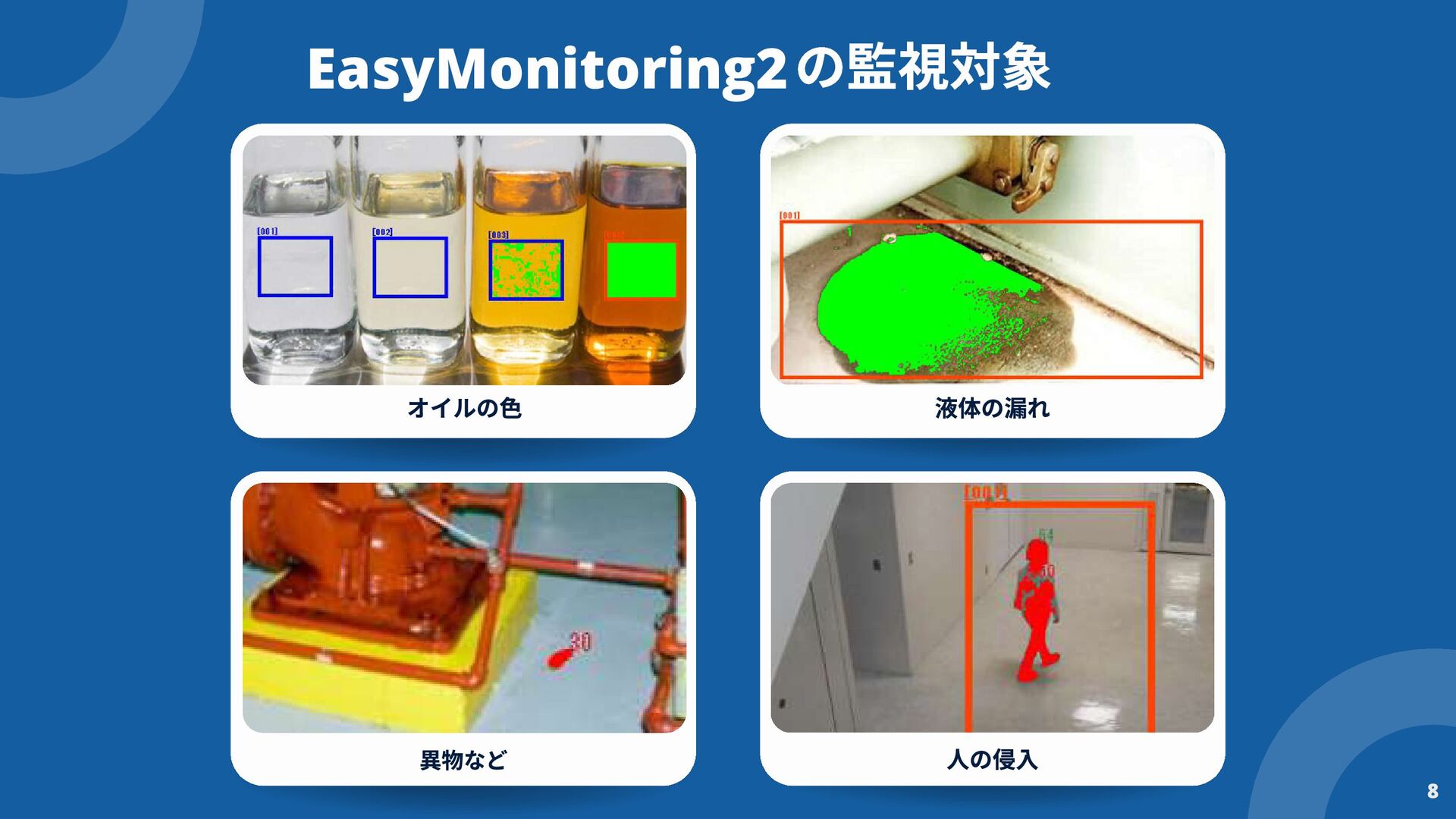

8. オイルの色 液体の漏れ 異物など 人の侵入 8 EasyMonitoring2 の監視対象

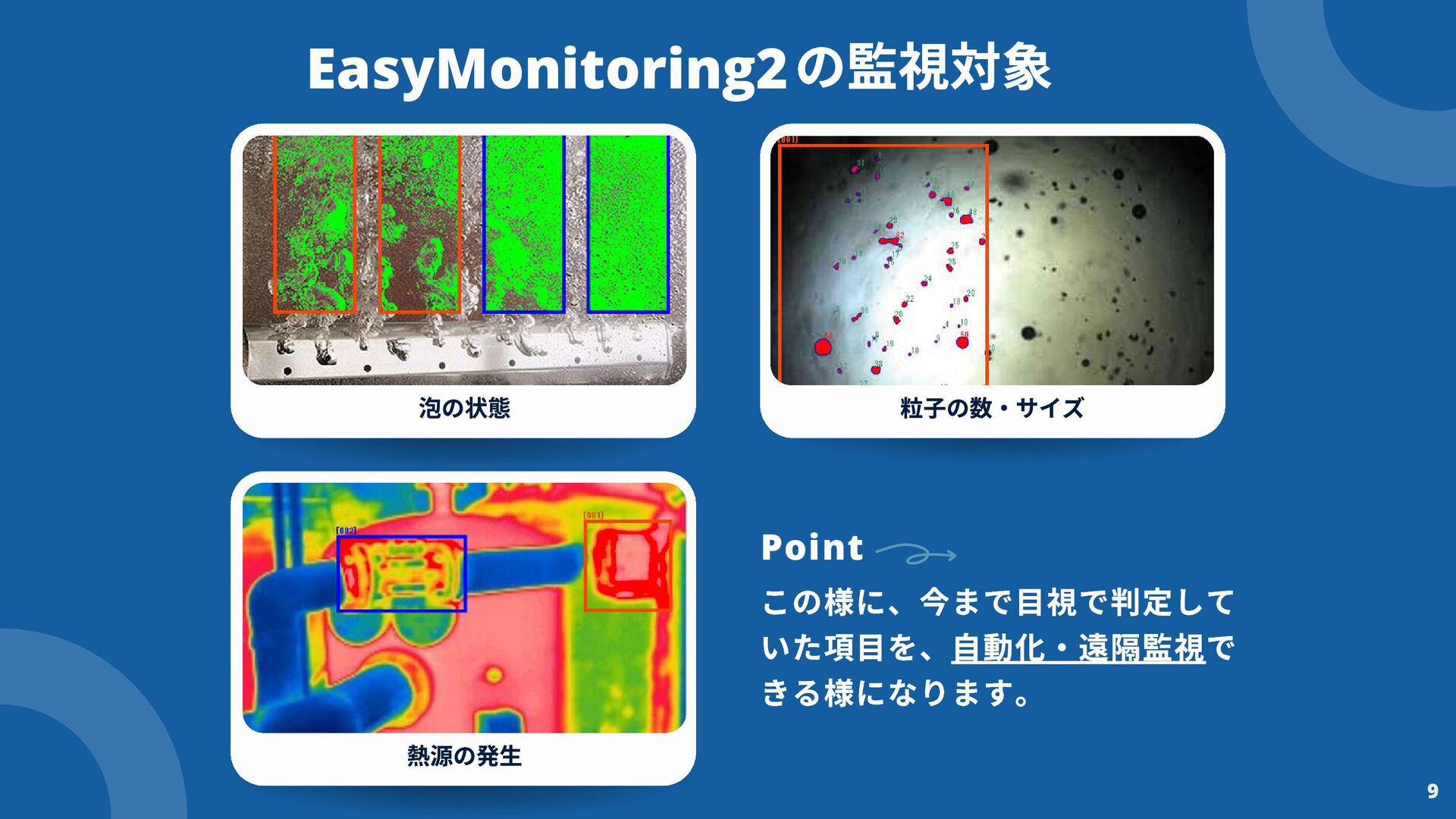

9. 泡の状態 粒子の数・サイズ 熱源の発生 Point この様に、今まで目視で判定して いた項目を、自動化・遠隔監視で きる様になります。 9 EasyMonitoring2 の監視対象

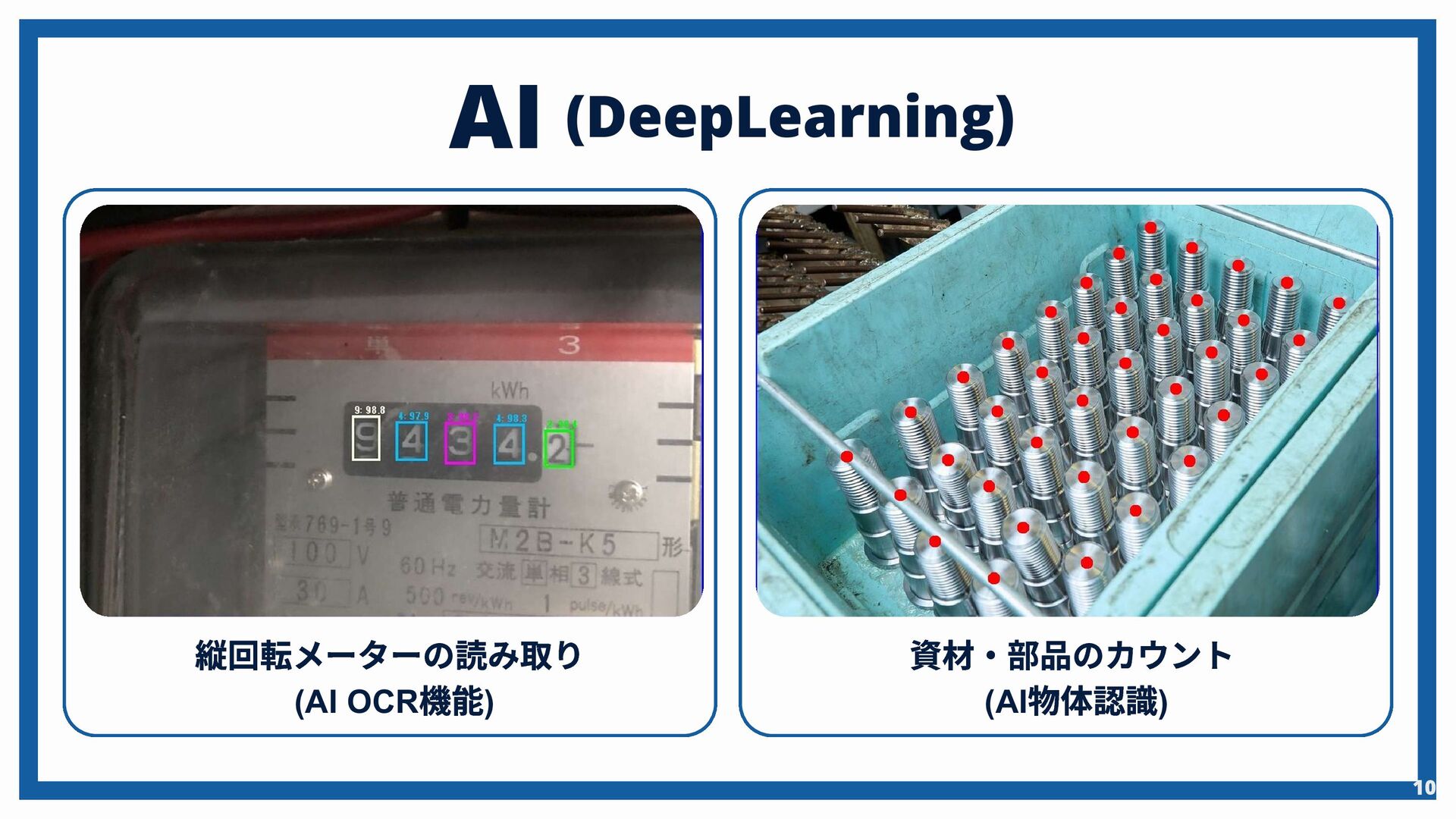

10. 縦回転メーターの読み取り (AI OCR機能) 資材・部品のカウント (AI物体認識) AI (DeepLearning) 10

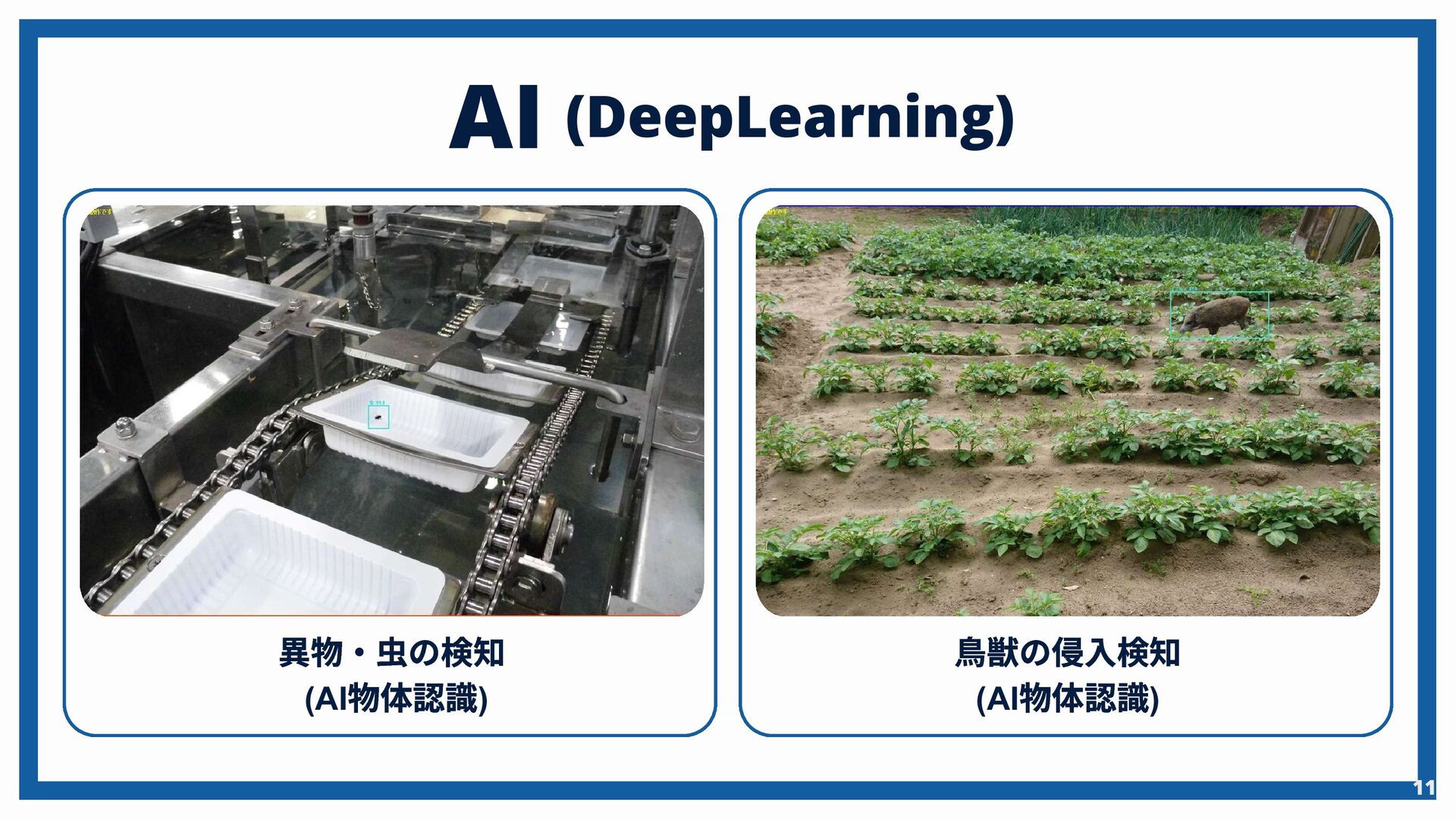

11. 異物・虫の検知 (AI物体認識) 鳥獣の侵入検知 (AI物体認識) AI (DeepLearning) 11

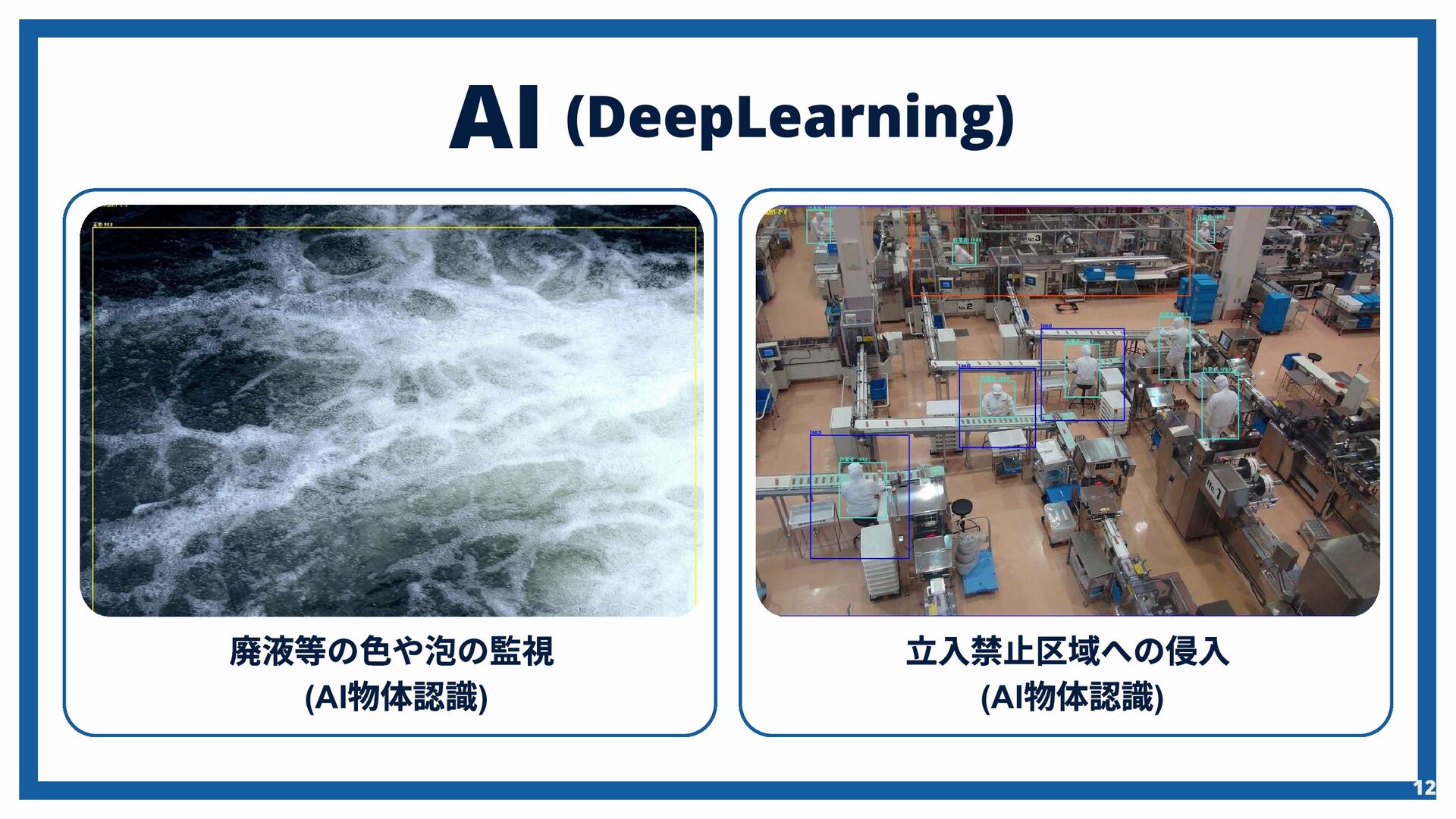

12. 廃液等の色や泡の監視 (AI物体認識) 立入禁止区域への侵入 (AI物体認識) AI (DeepLearning) 12
13. ヒトの目に近い感覚で対象物を検知します。 　　　　　 が 追加されたことで･･･ 01 02 03 今まで監視が難しかった環境の変化が大きい場所でも 対象物を検知できるようになりました 屋外でも安定した精度で検知 明るさの変化 （事前に様々な時間帯、パターンの画像で学習させます） 対象物が出現する位置がバラバラ、毎回異なる それぞれの対象物を識別して検出できるので、 「ドコで何を」検知したか判断できるようになりました。 個体差がある対象物を相対的に学習（動物、虫、農産物、異物など） ムラや荒れなどの色（ＲＧＢ）だけで判断できない箇所を検知 13 任意のエリアで検知したらＯＫ、またはＮＧ AI機能

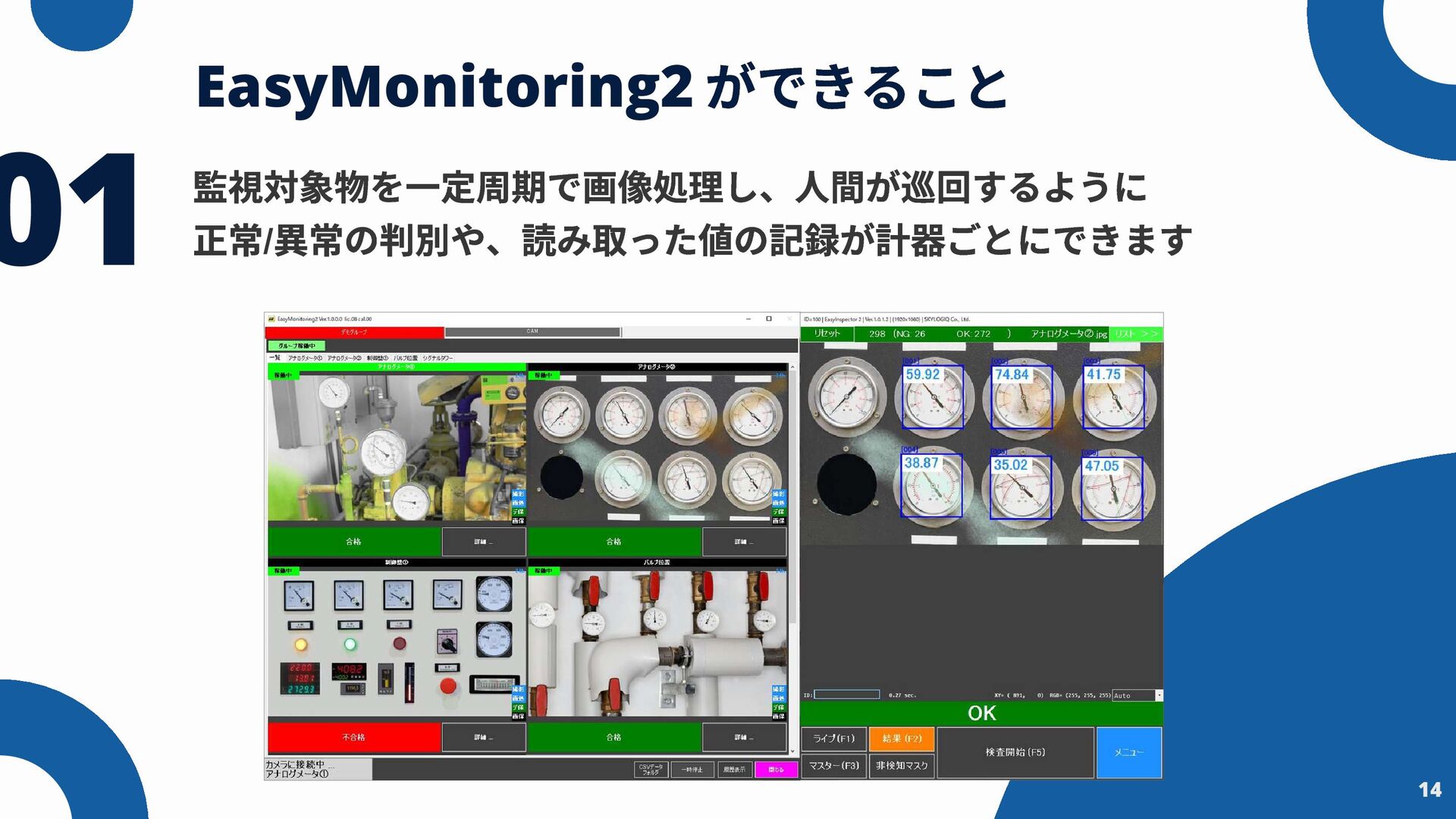

14. 01 監視対象物を一定周期で画像処理し、人間が巡回するように 正常/異常の判別や、読み取った値の記録が計器ごとにできます 14 EasyMonitoring2 ができること

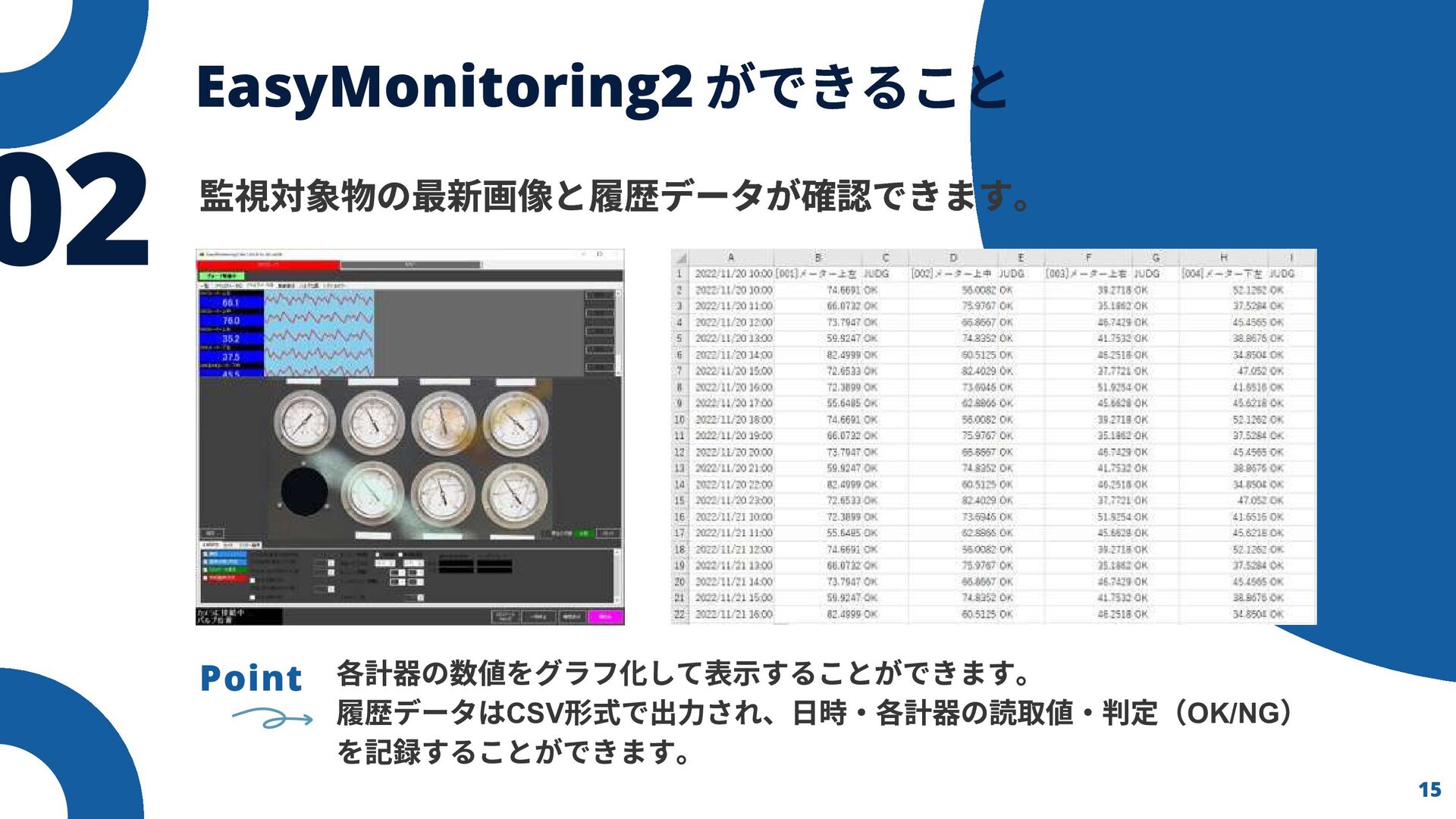

15. 監視対象物の最新画像と履歴データが確認できます。 各計器の数値をグラフ化して表示することができます。 履歴データはCSV形式で出力され、日時・各計器の読取値・判定（OK/NG） を記録することができます。 各計器の数値をグラフ化して表示することができます。 履歴データはCSV形式で出力され、日時・各計器の読取値・判定（OK/NG） を記録することができます。 Point Point 02 15 EasyMonitoring2 ができること

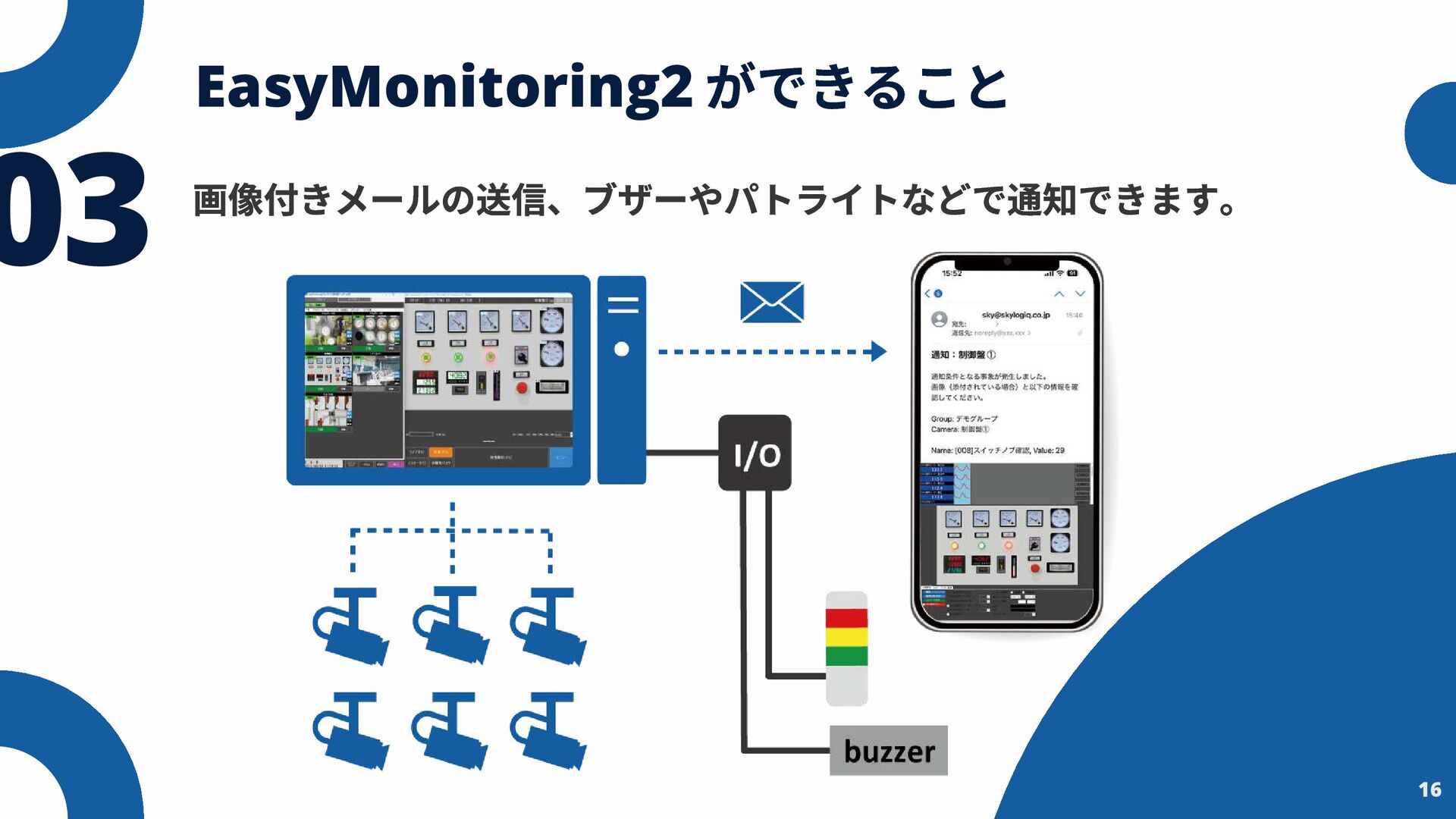

16. 画像付きメールの送信、ブザーやパトライトなどで通知できます。 03 16 EasyMonitoring2 ができること

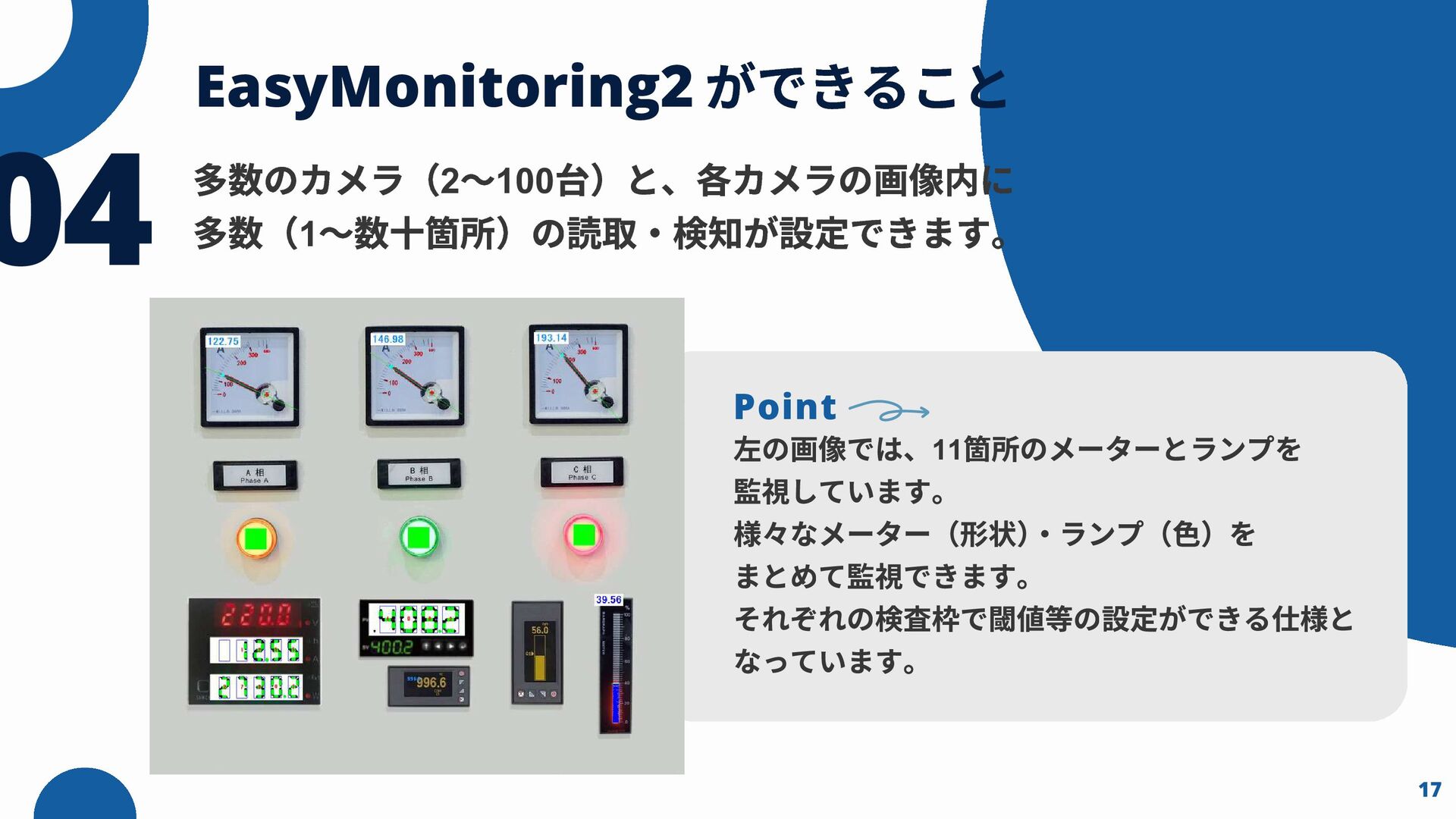

17. 多数のカメラ（2～100台）と、各カメラの画像内に 多数（1～数十箇所）の読取・検知が設定できます。 左の画像では、11箇所のメーターとランプを 監視しています。 様々なメーター（形状） ・ランプ（色）を まとめて監視できます。 それぞれの検査枠で閾値等の設定ができる仕様と なっています。 Point 04 17 EasyMonitoring2 ができること

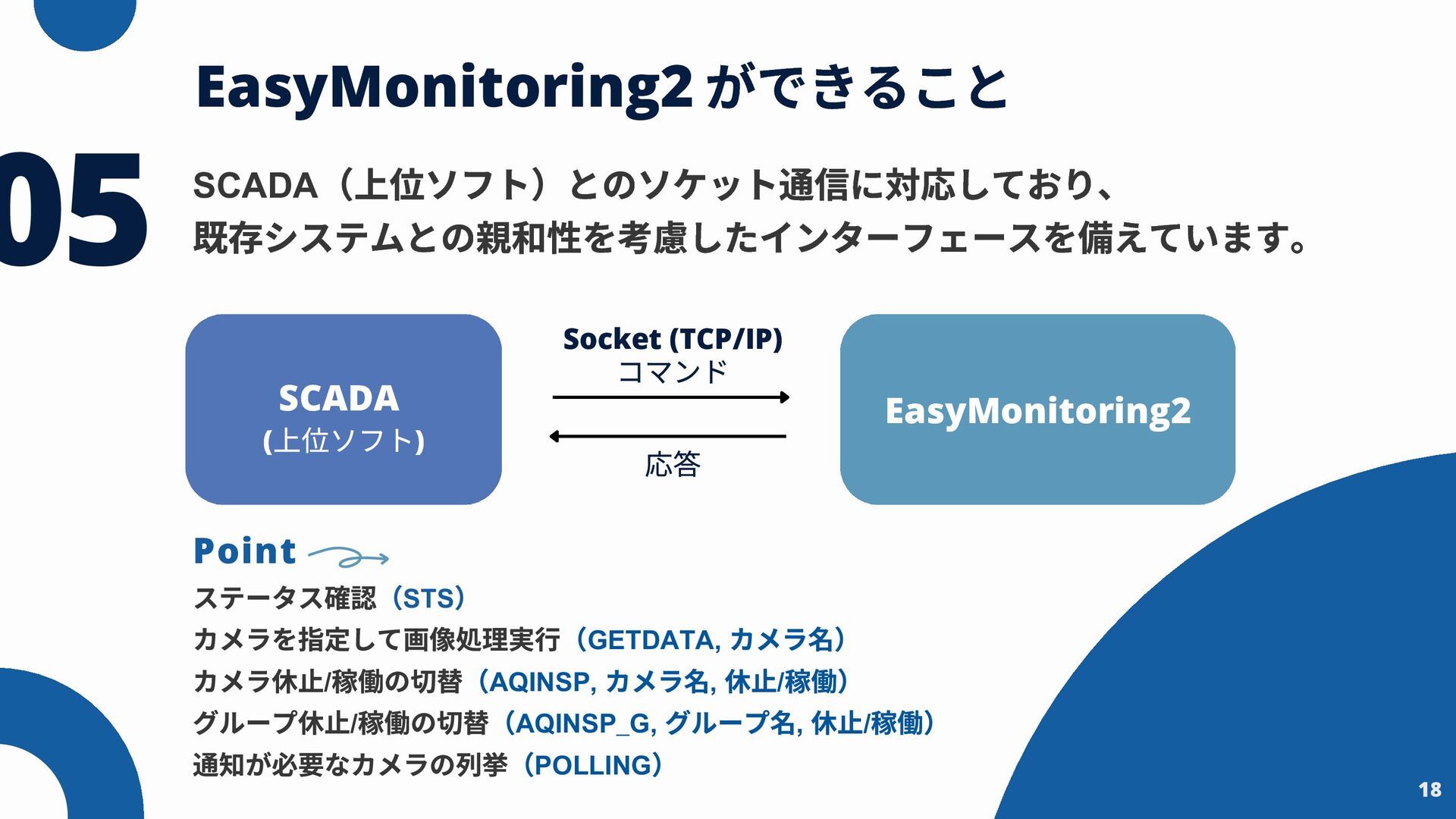

18. SCADA（上位ソフト）とのソケット通信に対応しており、 既存システムとの親和性を考慮したインターフェースを備えています。 ステータス確認（STS） カメラを指定して画像処理実行（GETDATA, カメラ名） カメラ休止/稼働の切替（AQINSP, カメラ名, 休止/稼働） グループ休止/稼働の切替（AQINSP_G, グループ名, 休止/稼働） 通知が必要なカメラの列挙（POLLING） (上位ソフト) EasyMonitoring2 Socket (TCP/IP) コマンド 応答 SCADA Point 05 18 EasyMonitoring2 ができること

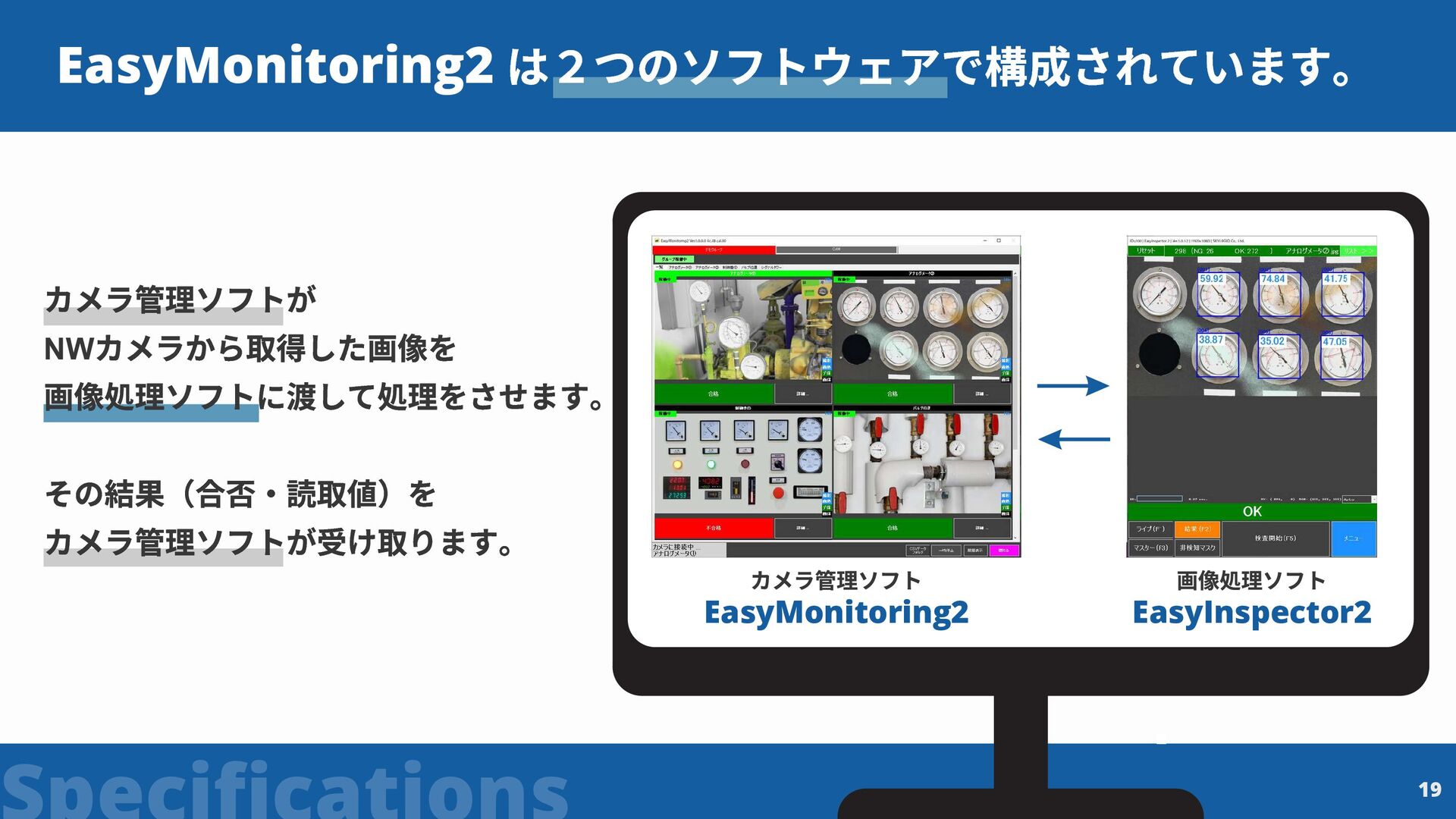

19. EasyMonitoring2 EasyMonitoring2 EasyInspector2 カメラ管理ソフトが NWカメラから取得した画像を 画像処理ソフトに渡して処理をさせます。 その結果（合否・読取値）を カメラ管理ソフトが受け取ります。 19 は２つのソフトウェアで構成されています。 カメラ管理ソフト 画像処理ソフト

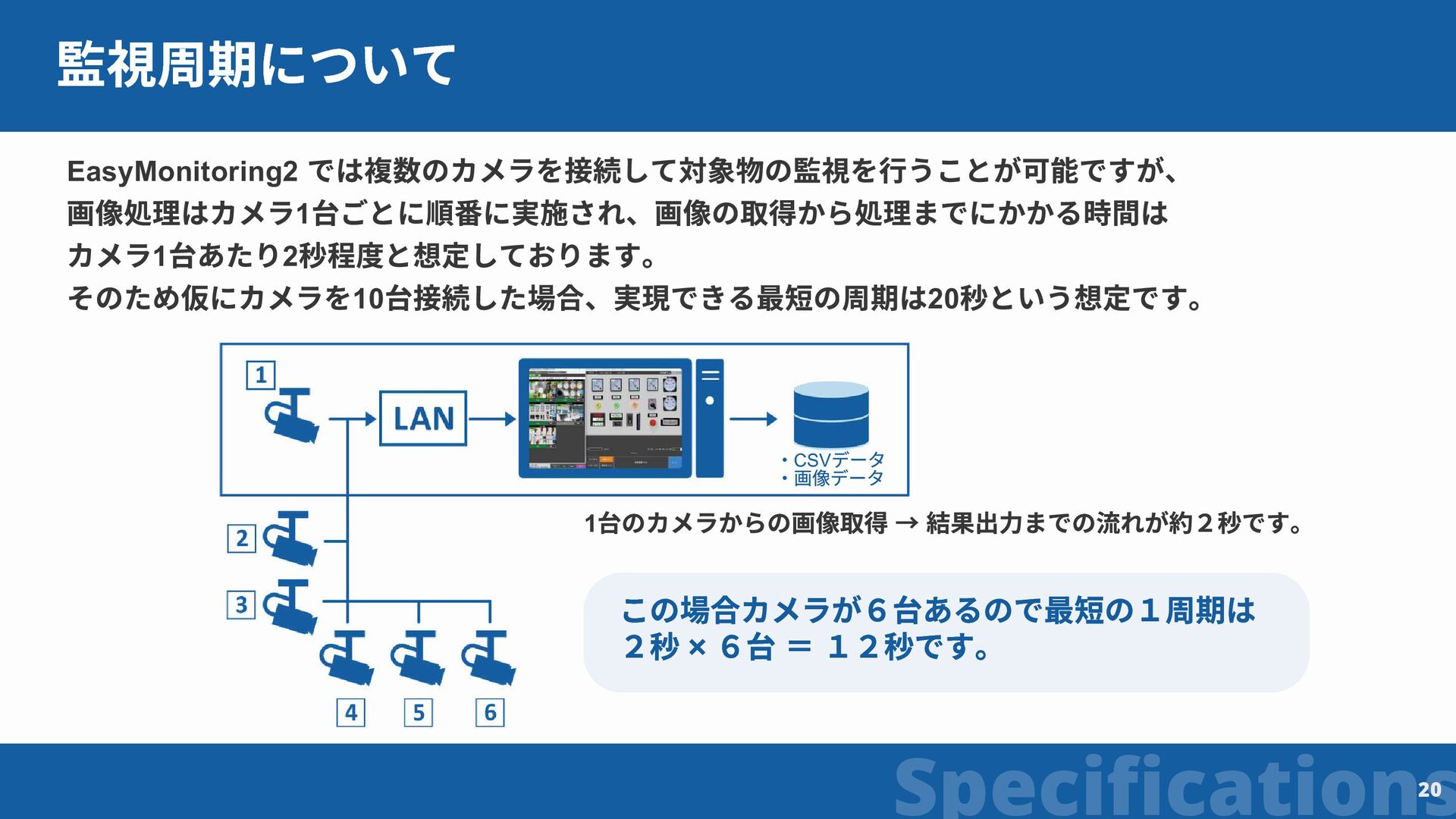

20. 監視周期について EasyMonitoring2 では複数のカメラを接続して対象物の監視を行うことが可能ですが、 画像処理はカメラ1台ごとに順番に実施され、画像の取得から処理までにかかる時間は カメラ1台あたり2秒程度と想定しております。 そのため仮にカメラを10台接続した場合、実現できる最短の周期は20秒という想定です。 1台のカメラからの画像取得 → 結果出力までの流れが約２秒です。 この場合カメラが６台あるので最短の１周期は ２秒 ✖ ６台 ＝ １２秒です。 Specifications ・CSVデータ ・画像データ 20

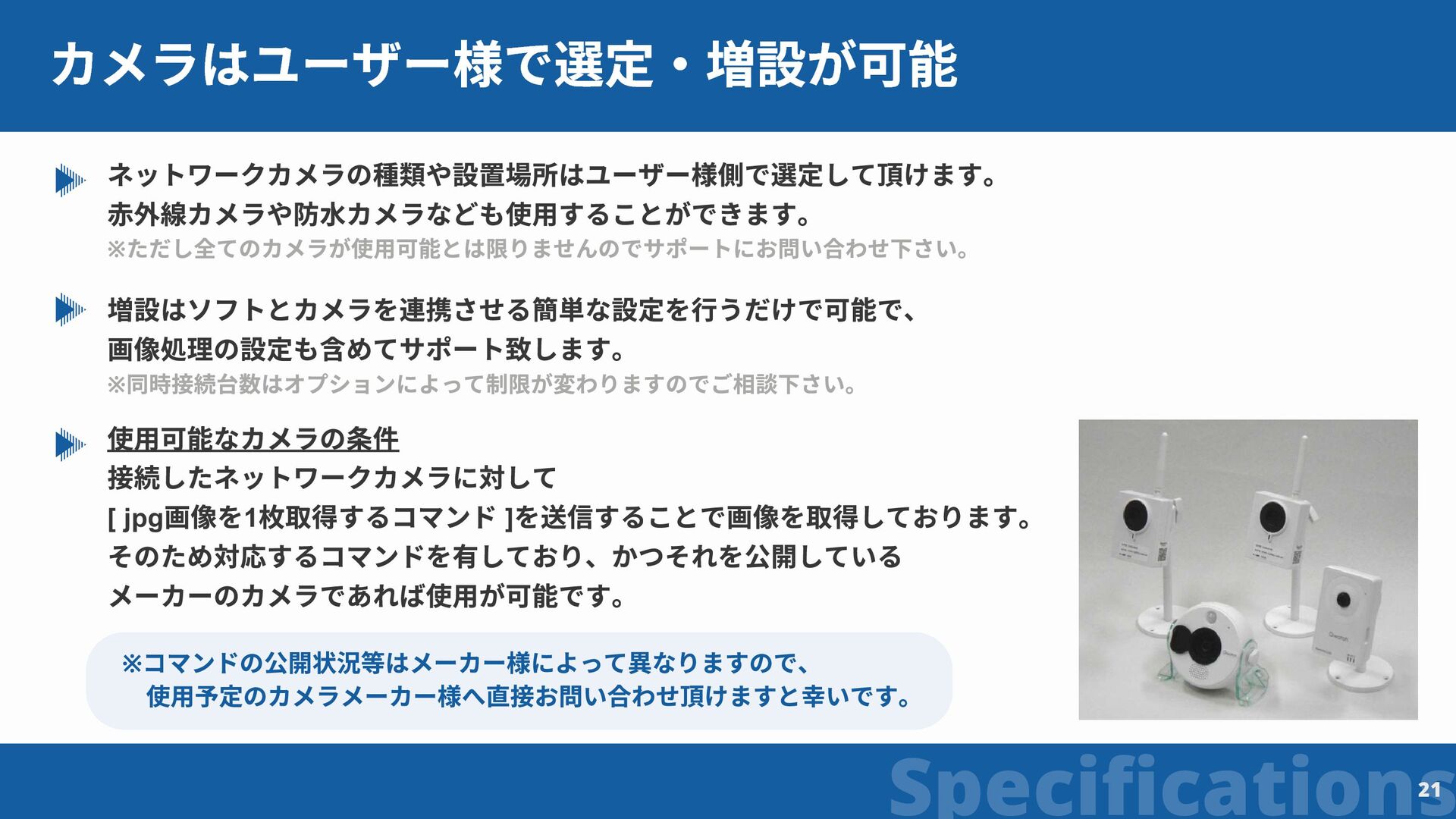

21. カメラはユーザー様で選定・増設が可能 ネットワークカメラの種類や設置場所はユーザー様側で選定して頂けます。 赤外線カメラや防水カメラなども使用することができます。 増設はソフトとカメラを連携させる簡単な設定を行うだけで可能で、 画像処理の設定も含めてサポート致します。 使用可能なカメラの条件 ※コマンドの公開状況等はメーカー様によって異なりますので、 　使用予定のカメラメーカー様へ直接お問い合わせ頂けますと幸いです。 接続したネットワークカメラに対して [ jpg画像を1枚取得するコマンド ]を送信することで画像を取得しております。 そのため対応するコマンドを有しており、かつそれを公開している メーカーのカメラであれば使用が可能です。 Specifications 21 ※ただし全てのカメラが使用可能とは限りませんのでサポートにお問い合わせ下さい。 ※同時接続台数はオプションによって制限が変わりますのでご相談下さい。

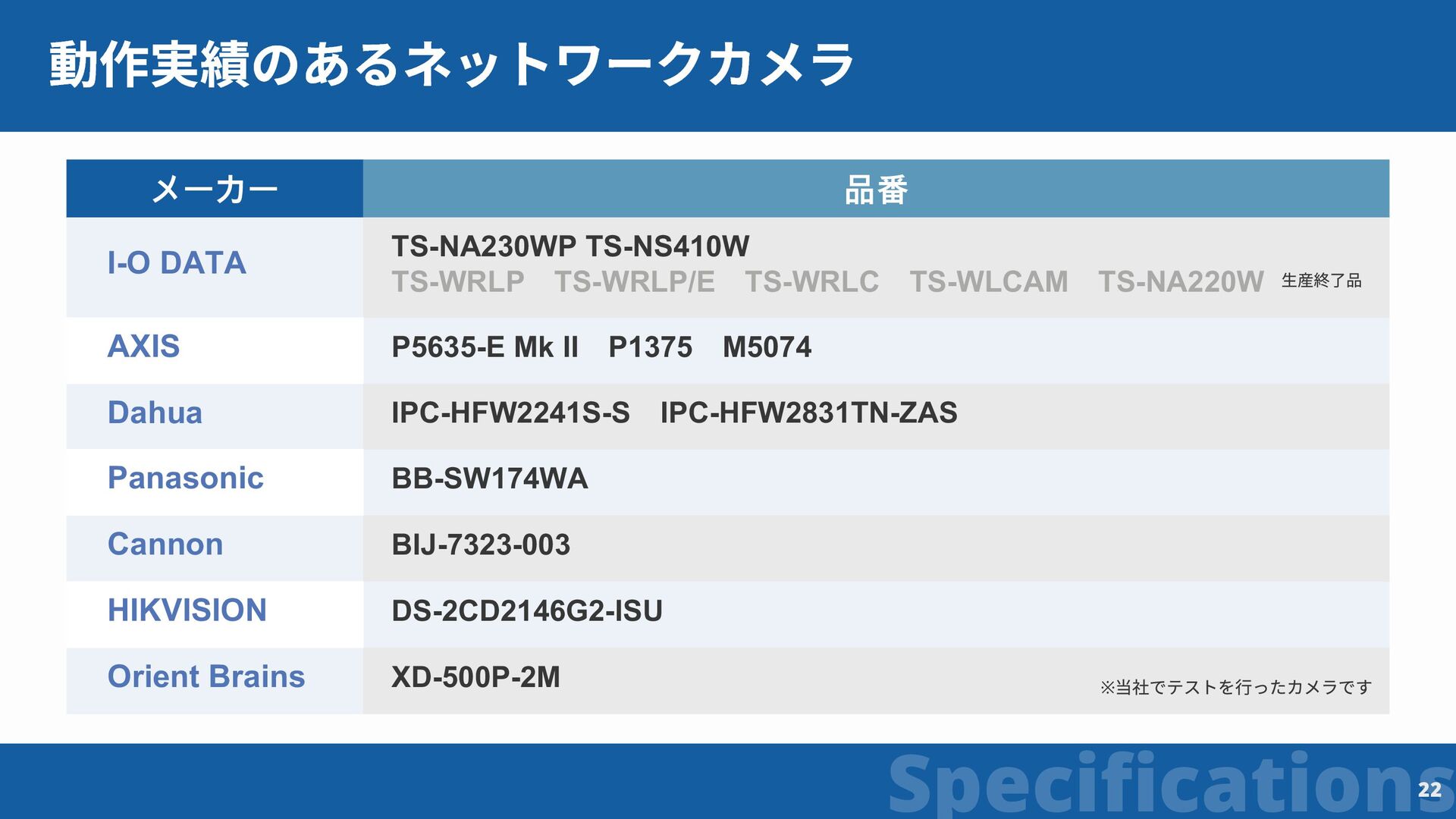

22. Specifications 使用可能なネットワークカメラ メーカー 品番 I-O DATA TS-WRLP　TS-WRLP/E　TS-WRLC　TS-WLCAM　TS-NA220W TS-NA230WP AXIS P5635-E Mk II　P1375　M5074 Dahua IPC-HFW2241S-S　IPC-HFW2831TN-ZAS Panasonic BB-SW174WA Cannon BIJ-7323-003 HIKVISION DS-2CD2146G2-ISU Orient Brains XD-500P-2M ※当社でテストを行ったカメラです 22

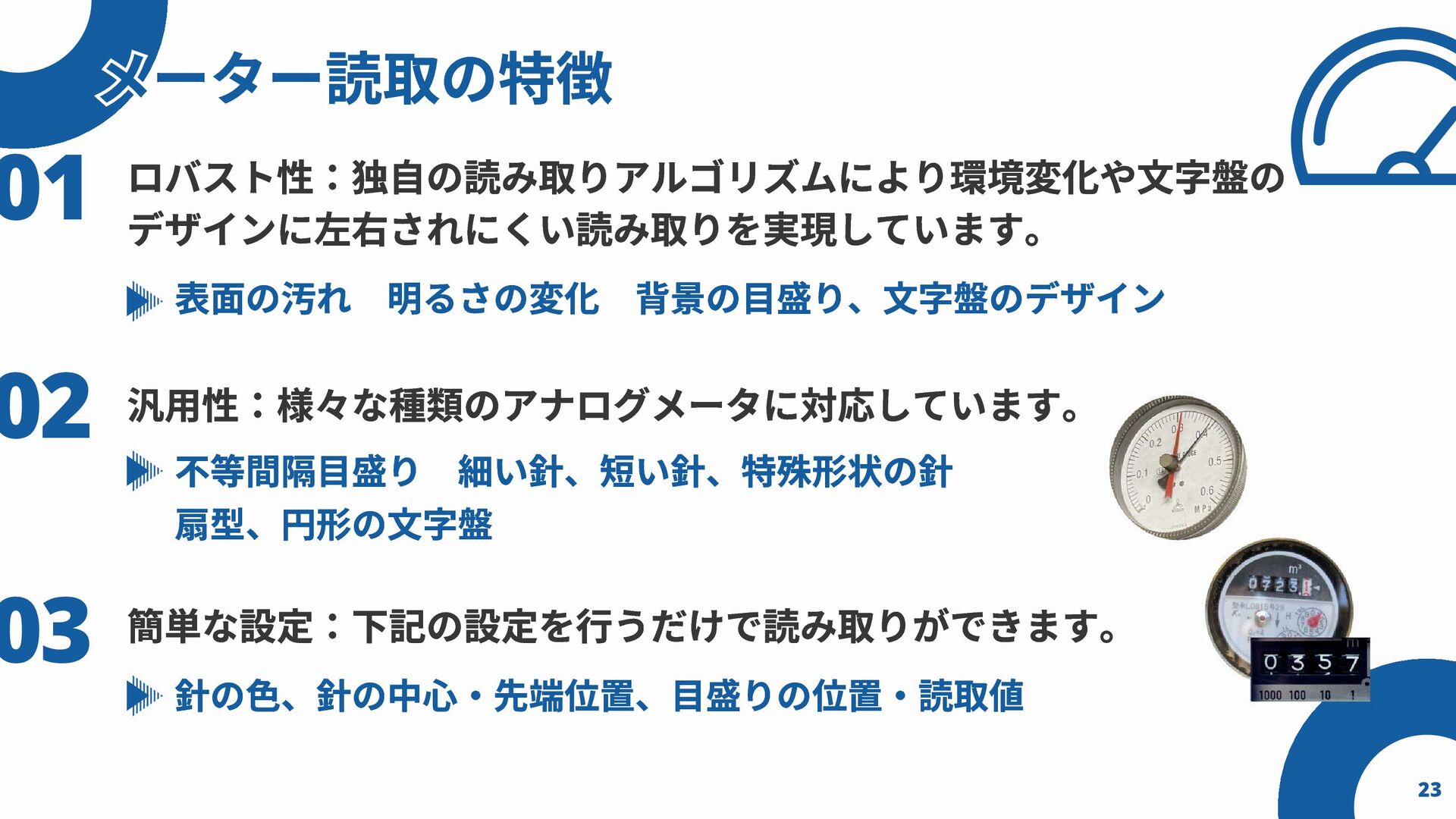

23. ロバスト性：独自の読み取りアルゴリズムにより環境変化や文字盤の デザインに左右されにくい読み取りを実現しています。 表面の汚れ　明るさの変化　背景の目盛り、文字盤のデザイン 不等間隔目盛り　細い針、短い針、特殊形状の針 扇型、円形の文字盤 メーター読取の特徴 メーター読取の特徴 汎用性：様々な種類のアナログメータに対応しています。 簡単な設定：下記の設定を行うだけで読み取りができます。 針の色、針の中心・先端位置、目盛りの位置・読取値 01 02 03 23

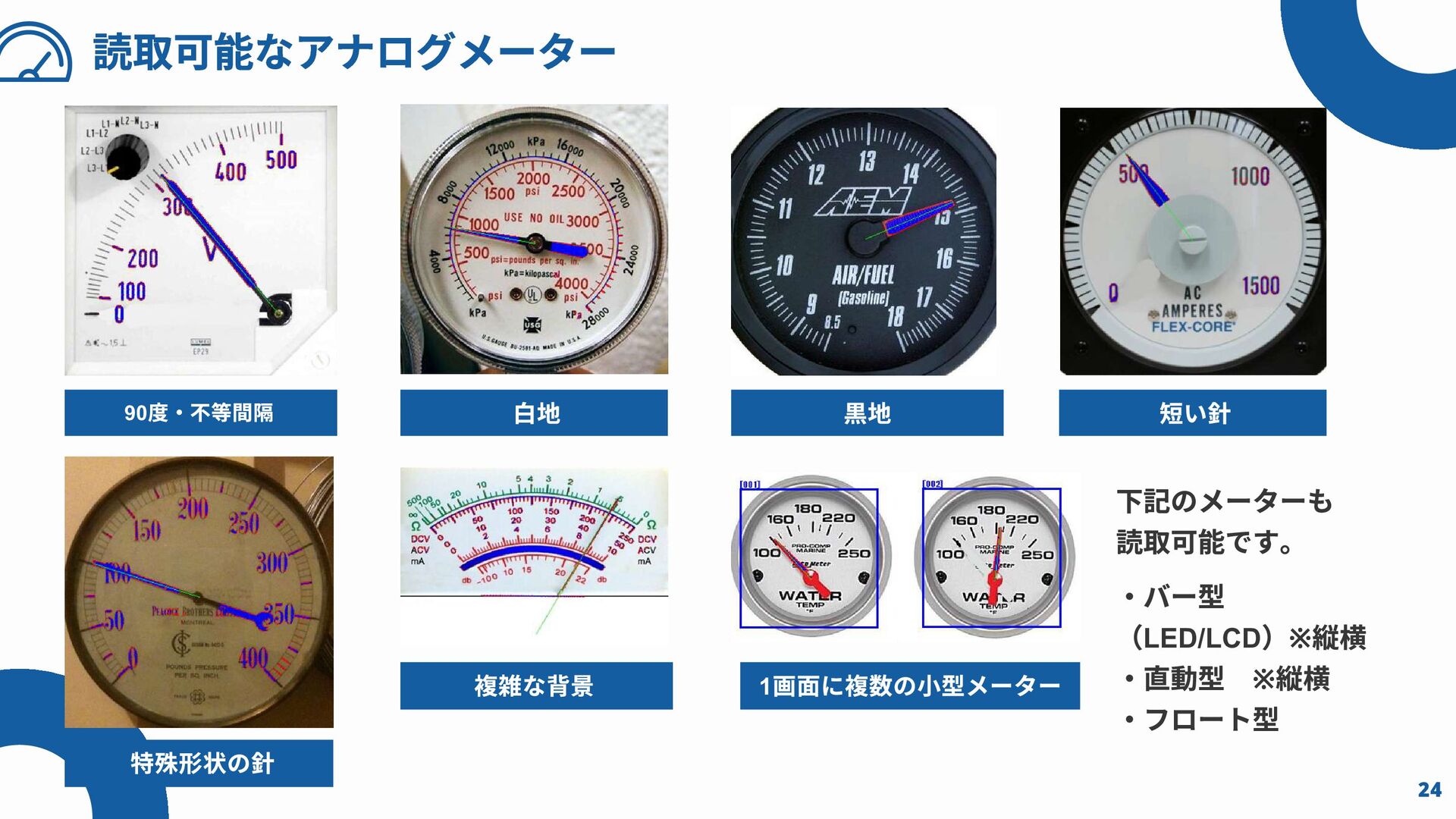

24. 90度・不等間隔 複雑な背景 白地 黒地 短い針 特殊形状の針 1画面に複数の小型メーター 読取可能なアナログメーター 下記のメーターも 読取可能です。 24 ・バー型 （LED/LCD）※縦横 ・直動型　※縦横 ・フロート型

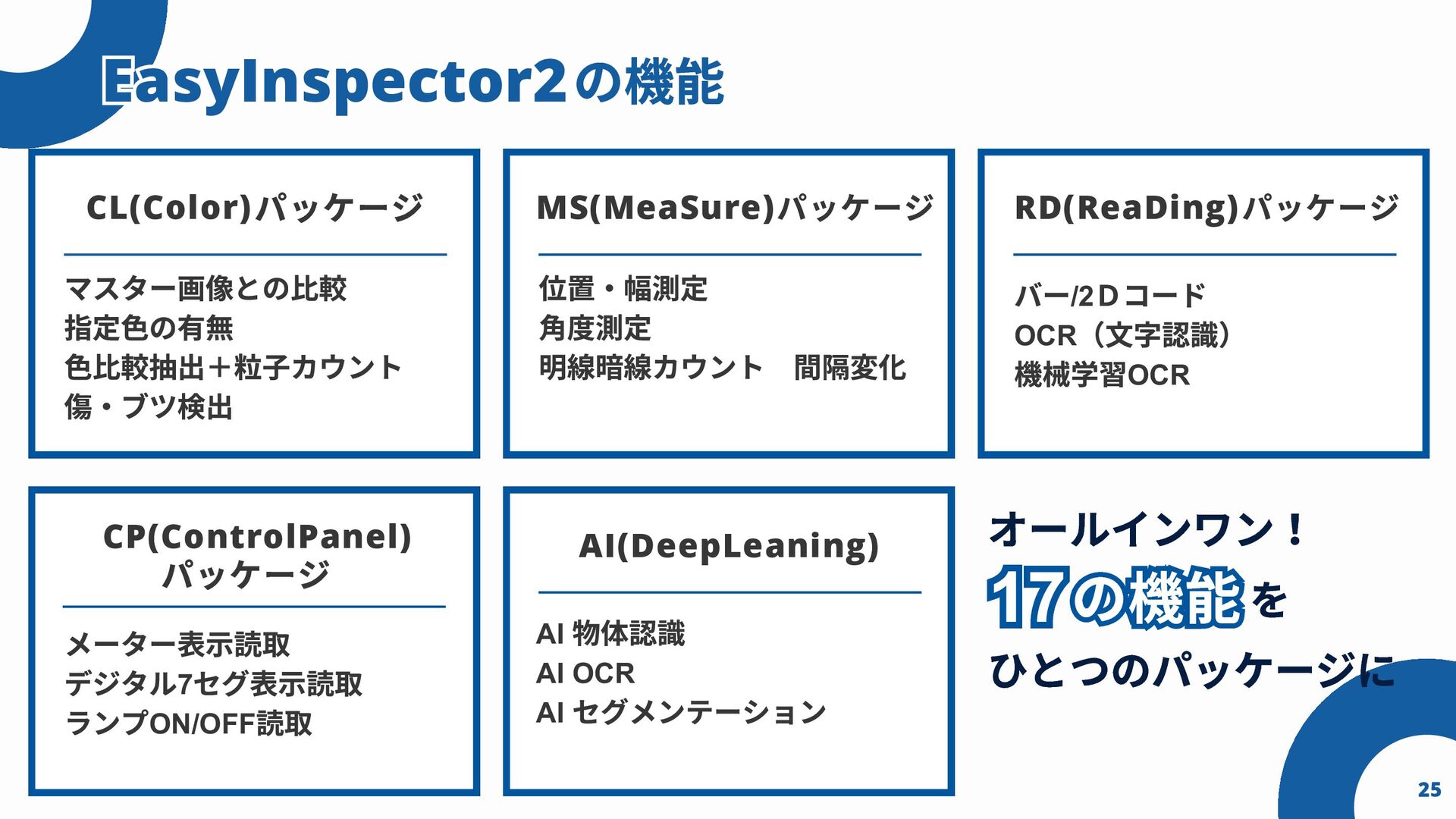

25. CL(Color) マスター画像との比較 指定色の有無 色比較抽出＋粒子カウント 傷・ブツ検出 CP(ControlPanel) メーター表示読取 デジタル7セグ表示読取 ランプON/OFF読取 MS(MeaSure) 位置・幅測定 角度測定 明線暗線カウント　間隔変化 RD(ReaDing) バー/2Ｄコード OCR（文字認識） 機械学習OCR AI(DeepLeaning) AI 物体認識 AI OCR AI セグメンテーション オールインワン！ 　　　　　 を ひとつのパッケージに EasyInspector2 EasyInspector2 25 の機能 の機能 パッケージ パッケージ パッケージ パッケージ 　　の機能 　　の機能 17 17

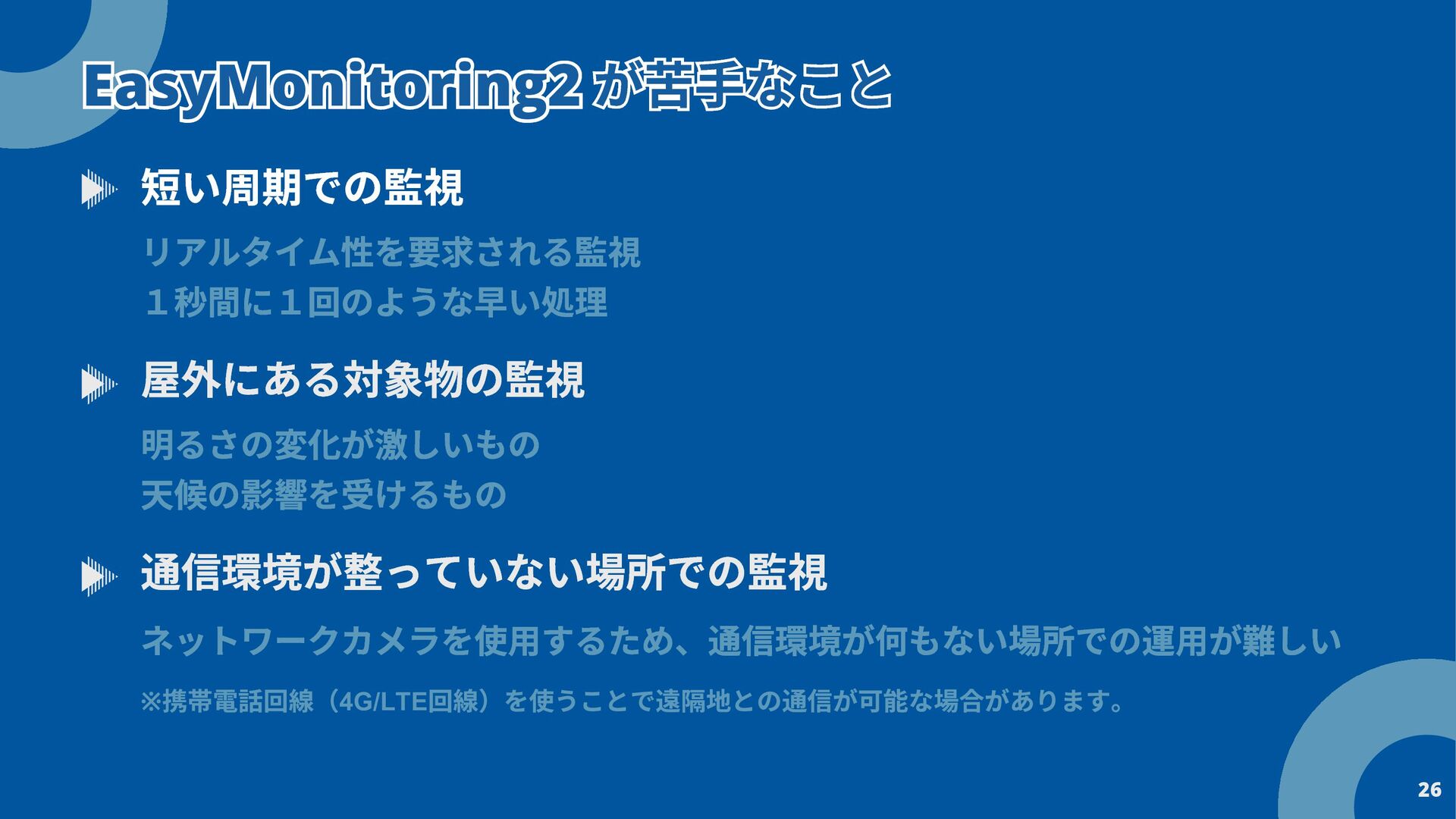

26. 短い周期での監視 リアルタイム性を要求される監視 １秒間に１回のような早い処理 明るさの変化が激しいもの 天候の影響を受けるもの 屋外にある対象物の監視 通信環境が整っていない場所での監視 ネットワークカメラを使用するため、通信環境が何もない場所での運用が難しい EasyMonitoring2 EasyMonitoring2 26 ※携帯電話回線（4G/LTE回線）を使うことで遠隔地との通信が可能な場合があります。 が苦手なこと が苦手なこと

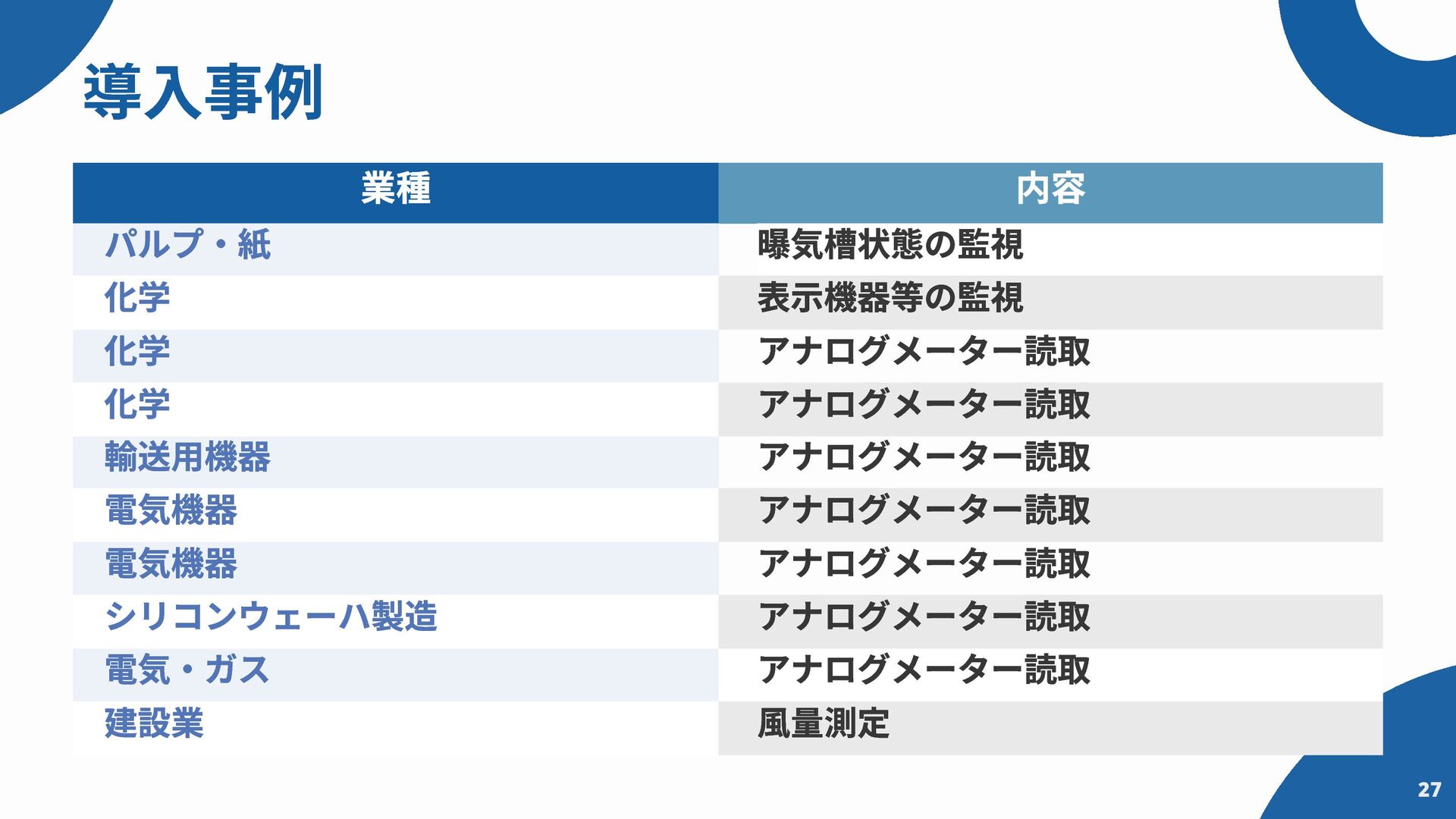

27. 導入事例 業種 内容 パルプ・紙 曝気槽状態の監視 化学 表示機器等の監視 化学 アナログメーター読取 化学 アナログメーター読取 輸送用機器 アナログメーター読取 電気機器 アナログメーター読取 電気機器 アナログメーター読取 シリコンウェーハ製造 アナログメーター読取 電気・ガス アナログメーター読取 建設業 風量測定 27
28. Reviews 業務の性質上監視業務を完全 に無くすことはできないが、 移動や記録にかかる時間を短 縮することができてコストダ ウンに繋がった。 記入漏れやミスが無くなり、 記録の品質が向上した。 監視業務自体を無くすことが でき、省人化に繋がった。 ユーザー様に 喜ばれているポイント スモールスタート 既存設備への 外部システム 28 が可能 改造が不要 との連携が可能

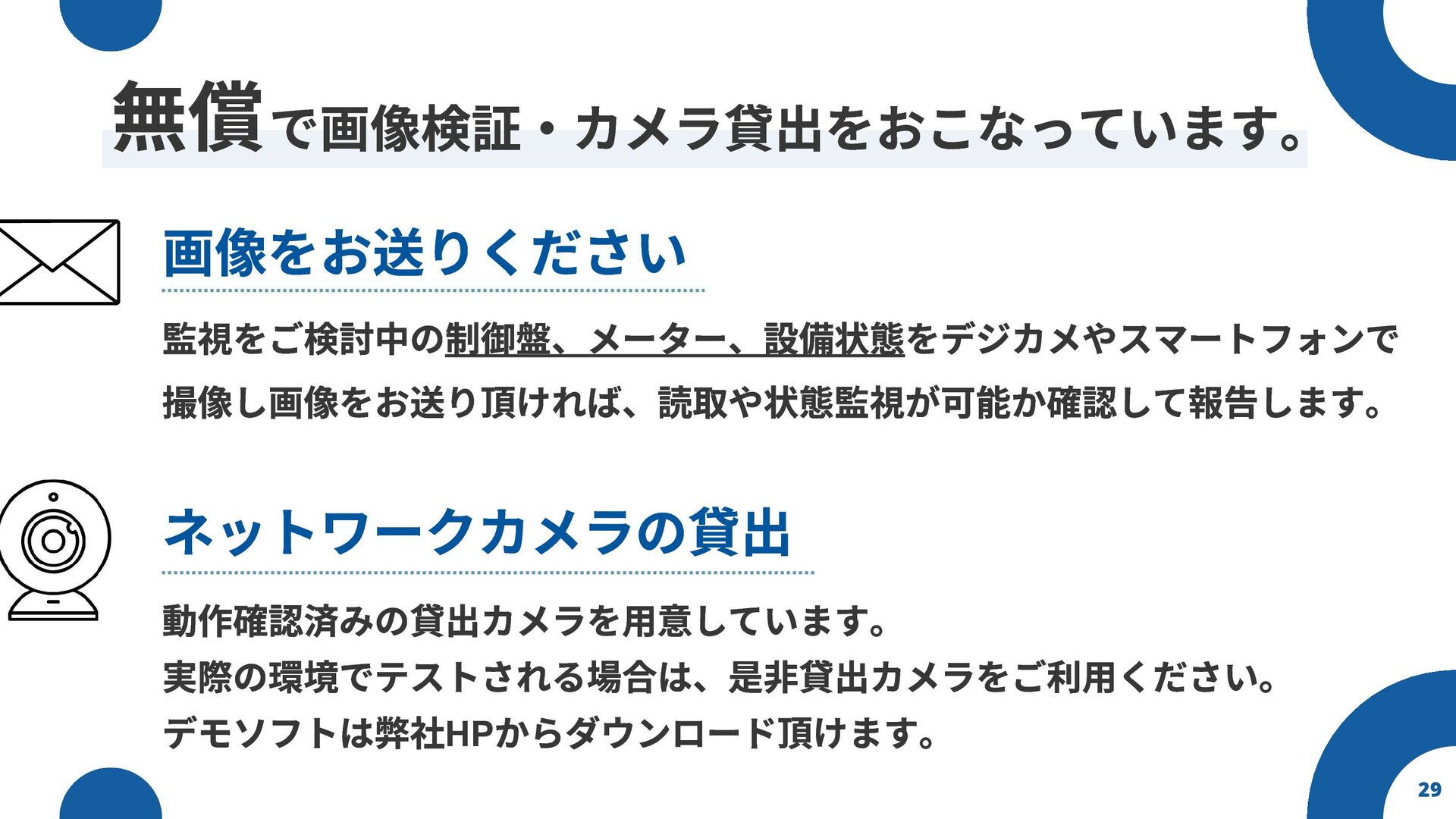

29. 29 で画像検証・カメラ貸出をおこなっています。 監視をご検討中の制御盤、メーター、設備状態をデジカメやスマートフォンで 撮像し画像をお送り頂ければ、読取や状態監視が可能か確認して報告します。 動作確認済みの貸出カメラを用意しています。 実際の環境でテストされる場合は、是非貸出カメラをご利用ください。 デモソフトは弊社HPからダウンロード頂けます。 ネットワークカメラの貸出 無償 画像をお送りください
30. www.skylogiq.co.jp info@skylogiq.co.jp 053-414-6209 https://deepskyweb.com/contact 30 お問い合わせフォーム お気軽に お問い合わせください。 株式会社スカイロジック 〒433-8104 静岡県浜松市中央区東三方町23-5　3F
31. 31 により IoT 画像処理 ×
