ワイヤーハーネス配線色検査機 RakuiroChecker_製品紹介

画像処理によりワイヤーハーネスの誤配線を検出する検査装置です。
ポカミスによる不良の流出を防ぎます。

Transcript

1. 検査にかかる時間とコストを削減。 かざすだけ、瞬時に判定。 株式会社 スカイロジック www.skylogiq.co.jp ワイヤーハーネス配線色検査

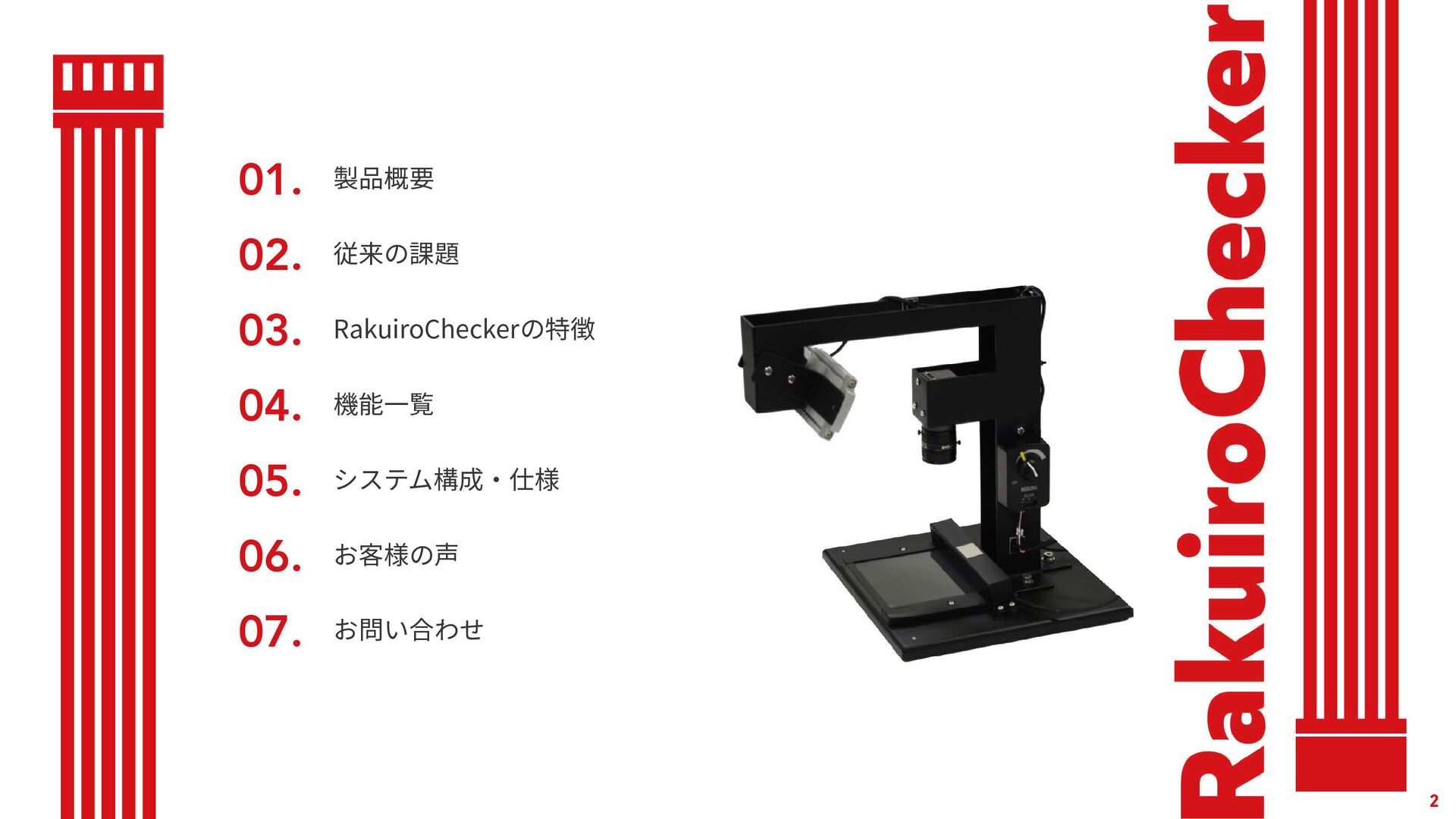

2. 01. 02. 製品概要 従来の課題 03. RakuiroCheckerの特徴 04. 機能一覧 2 05. 06. システム構成・仕様 お客様の声 07. お問い合わせ
3. こうした 生まれた検査装置です。 から 現場の声 3 RakuiroCheckerは、画像処理技術を用いて ワイヤーハーネスの誤配線を瞬時に検出する検査装置です。 高精度かつ高速な判定により、不良流出のリスクを大幅に低減。 ハーネスの色順を 正確に検査したい もっと簡単に 検査を行いたい
4. 手作業による誤配線の多発 類似色の識別ミスや作業者の習熟度の差により、誤配線が頻発。 検査に時間と手間がかかる 目視による検査工程が非効率で、作業者への負荷が大きい。 検査精度のばらつき 形式的なチェックに留まり、見逃しが発生しやすく、品質の安定性に課題。 多品種・小ロット生産への対応が困難 頻繁な品種切替や設定変更により作業が煩雑化し、現場負担が増大。 4 が解決します。 これらの課題を 従来の課題

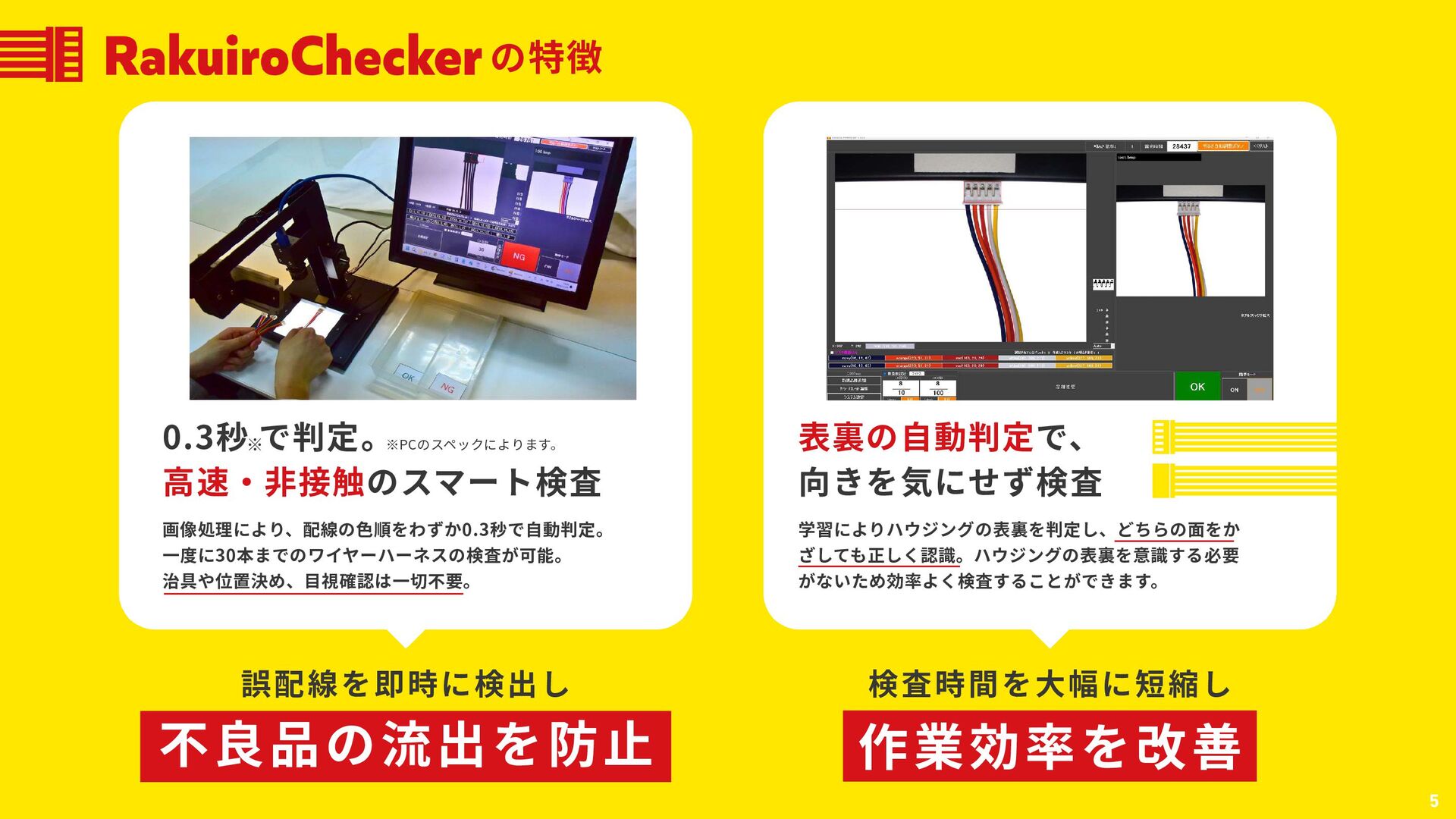

5. 画像処理により、配線の色順をわずか0.3秒で自動判定。 一度に30本までのワイヤーハーネスの検査が可能。 治具や位置決め、目視確認は一切不要。 学習によりハウジングの表裏を判定し、どちらの面をか ざしても正しく認識。ハウジングの表裏を意識する必要 がないため効率よく検査することができます。 0.3秒 で判定。 高速・非接触のスマート検査 誤配線を即時に検出し 表裏の自動判定で、 向きを気にせず検査 検査時間を大幅に短縮し 5 の特徴 不良品の流出を防止 作業効率を改善 ※ ※PCのスペックによります。

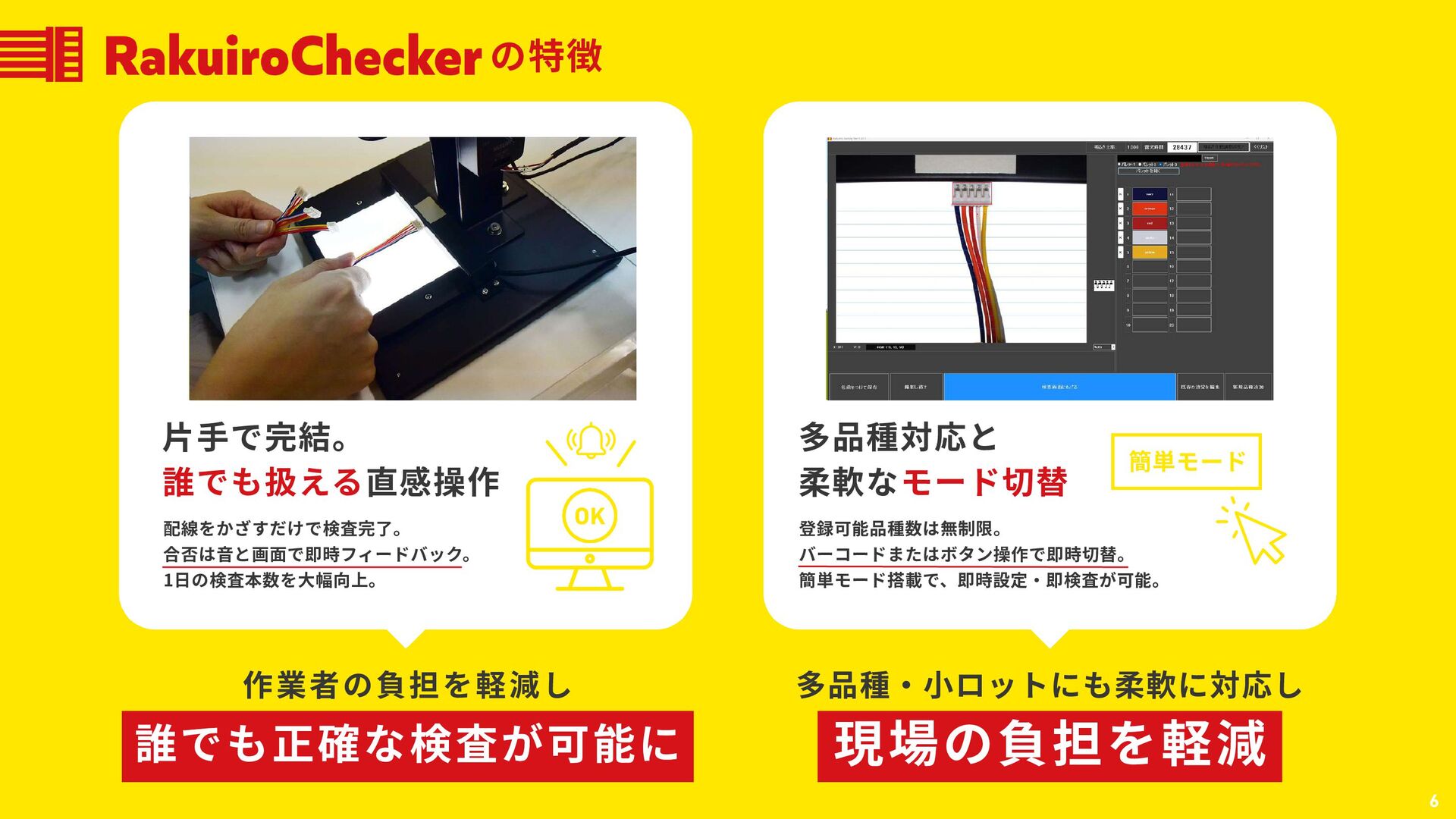

6. 片手で完結。 誰でも扱える直感操作 配線をかざすだけで検査完了。 合否は音と画面で即時フィードバック。 1日の検査本数を大幅向上。 6 の特徴 作業者の負担を軽減し 多品種・小ロットにも柔軟に対応し 誰でも正確な検査が可能に 現場の負担を軽減 多品種対応と 柔軟なモード切替 登録可能品種数は無制限。 バーコードまたはボタン操作で即時切替。 簡単モード搭載で、即時設定・即検査が可能。 OK 簡単モード

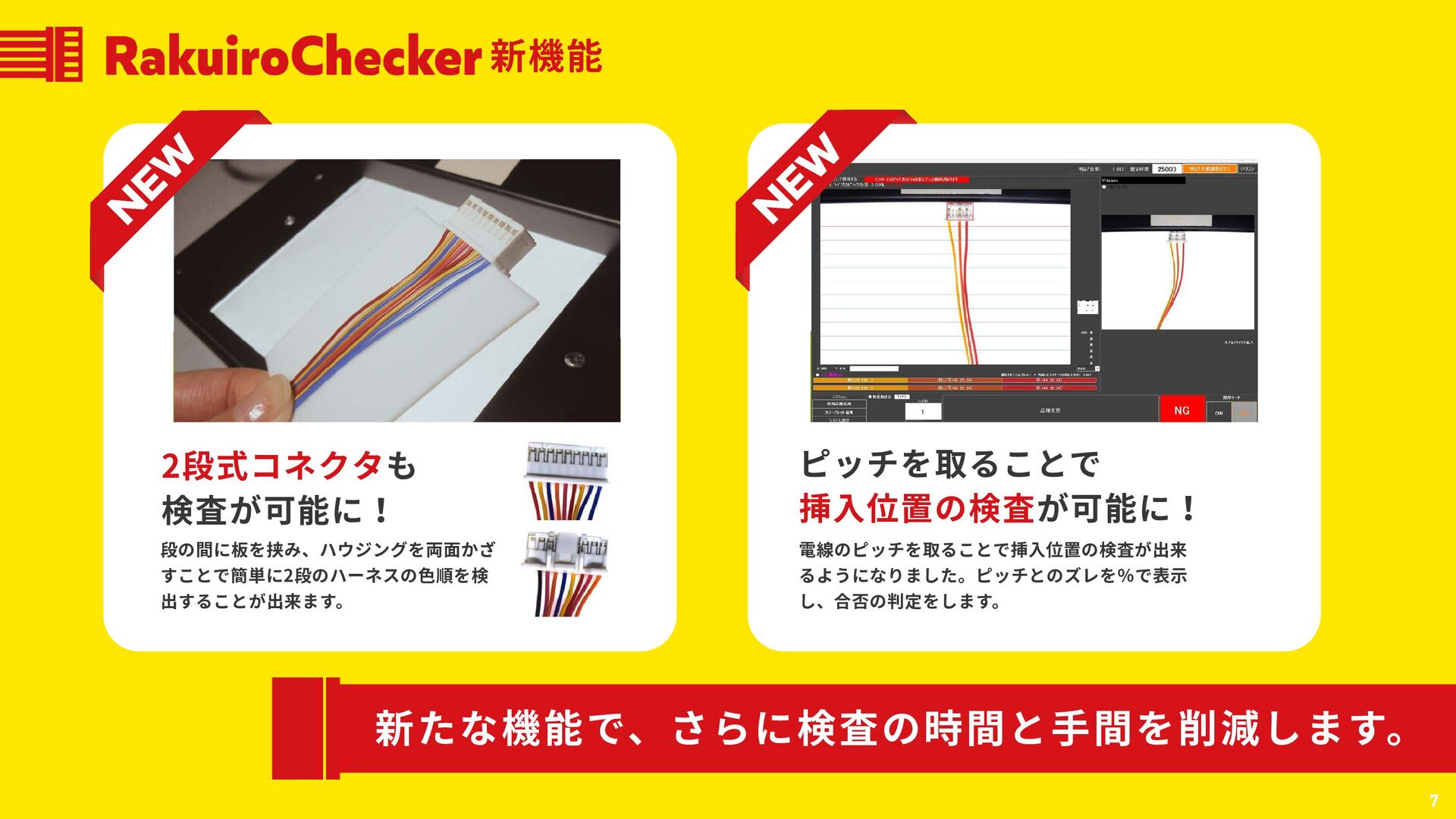

7. 2段式コネクタも 検査が可能に！ 段の間に板を挟み、ハウジングを両面かざ すことで簡単に2段のハーネスの色順を検 出することが出来ます。 新たな機能で、さらに検査の時間と手間を削減します。 ピッチを取ることで 挿入位置の検査が可能に！ 電線のピッチを取ることで挿入位置の検査が出来 るようになりました。ピッチとのズレを％で表示 し、合否の判定をします。 7 新機能

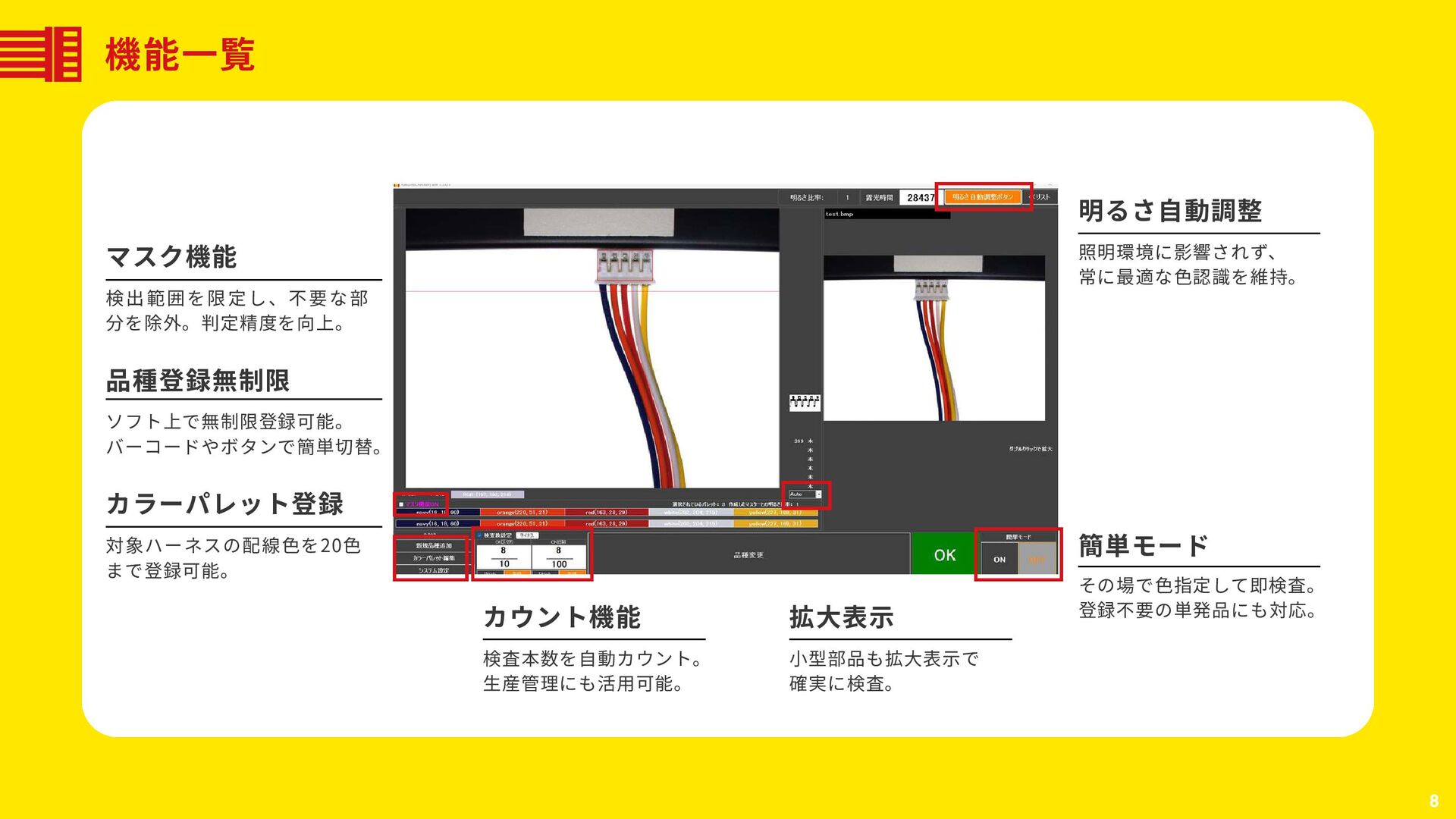

8. 8 カラーパレット登録 対象ハーネスの配線色を20色 まで登録可能。 品種登録無制限 ソフト上で無制限登録可能。 バーコードやボタンで簡単切替。 簡単モード その場で色指定して即検査。 登録不要の単発品にも対応。 明るさ自動調整 照明環境に影響されず、 常に最適な色認識を維持。 カウント機能 検査本数を自動カウント。 生産管理にも活用可能。 拡大表示 小型部品も拡大表示で 確実に検査。 マスク機能 検出範囲を限定し、不要な部 分を除外。判定精度を向上。 機能一覧

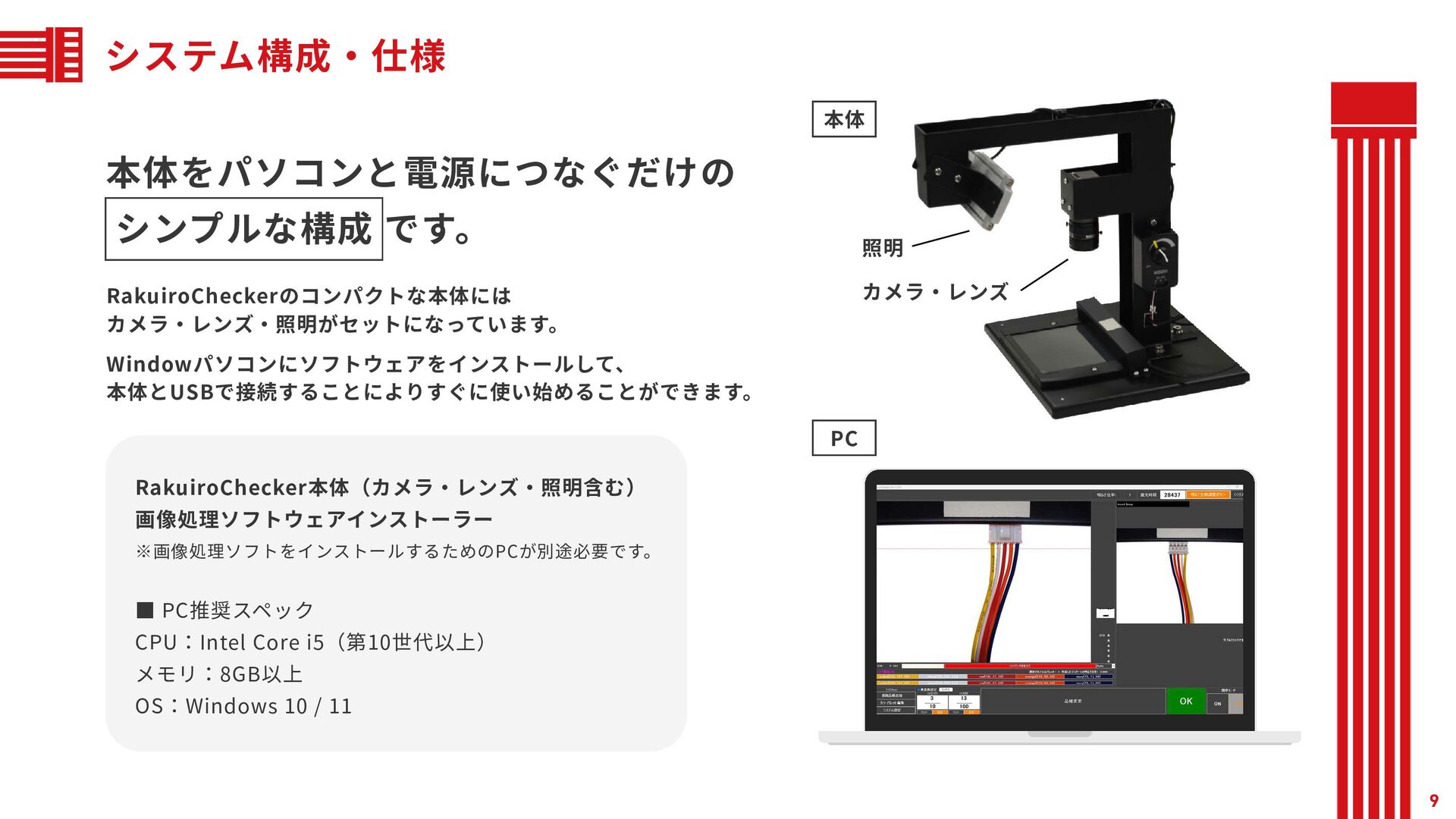

9. カメラ・レンズ 照明 本体 9 RakuiroCheckerのコンパクトな本体には カメラ・レンズ・照明がセットになっています。 本体をパソコンと電源につなぐだけの シンプルな構成 です。 RakuiroChecker本体（カメラ・レンズ・照明含む） 画像処理ソフトウェアインストーラー Windowパソコンにソフトウェアをインストールして、 本体とUSBで接続することによりすぐに使い始めることができます。 ▪ PC推奨スペック CPU：Intel Core i5（第10世代以上） メモリ：8GB以上 OS：Windows 10 / 11 システム構成・仕様 ※画像処理ソフトをインストールするためのPCが別途必要です。 PC
10. 特に、2本一組で検査するような工程ではヒューマンエラー が起きやすいのですが、この装置を使うことで確実に確認で きています。 10 小型のハーネス検査がとても楽になりました。 お客様の声 検査しながら本数を自動でカウントし、設定数に達すると音 で知らせてくれるので、とてもわかりやすく助かっていま す。設定も簡単で、小ロット多品種の対応が多い当社のよう な現場にはぴったりです。
11. お問い合わせフォームにて まずはお問い合わせください。 01 検査品の現品サンプル または画像を送ってください。 02 お弊社で検証した後、 WEB会議でデモンストレーション を行います。 03 11 無償でテストを承っております も行なっております。お気軽にご相談ください。 デモ機の貸出
12. 12 www.skylogiq.co.jp info@skylogiq.co.jp 053-414-6209 https://deepskyweb.com/contact お問い合わせフォーム 株式会社スカイロジック 〒433-8104 静岡県浜松市中央区東三方町23-5 3F お気軽に お問い合わせください。
13. 13 ワイヤーハーネス検査を もっとラクに、もっと正確に。
