32bitフロート録音で音割れしない理由 (20221111_32float)

2022年11月11日にVoicy社内のエンジニア発表会で話した内容です。

前編はこちら
https://speakerdeck.com/thousanda/20221007-sampling-and-quantization

Transcript

1. 32bitフロート録音で
 音割れしない理由
 2022/11/11 千田 航己

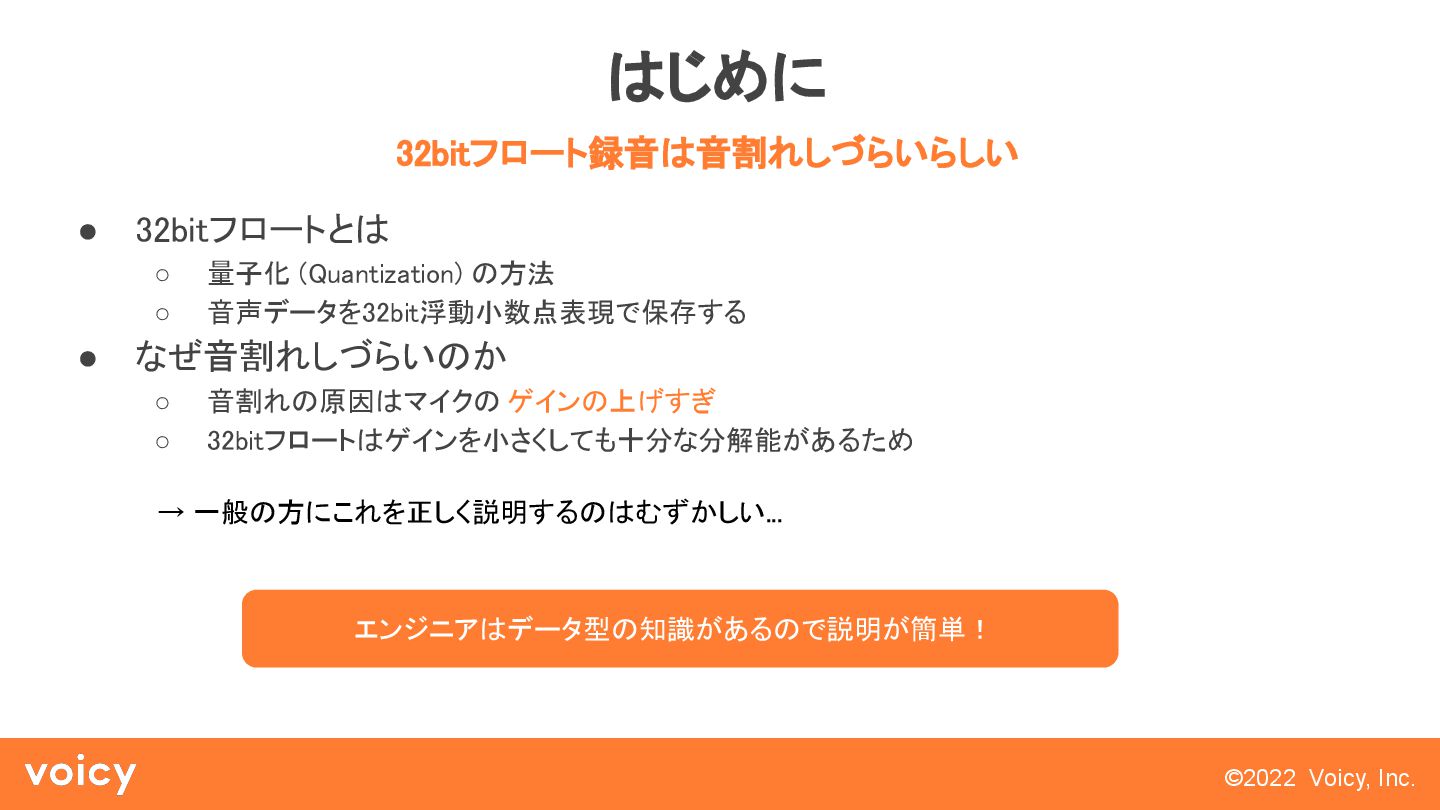

2. ©2022 Voicy, Inc. はじめに
 • 32bitフロートとは
 ◦ 量子化 (Quantization) の方法
 ◦ 音声データを32bit浮動小数点表現で保存する
 • なぜ音割れしづらいのか
 ◦ 音割れの原因はマイクの ゲインの上げすぎ
 ◦ 32bitフロートはゲインを小さくしても十分な分解能があるため
 32bitフロート録音は音割れしづらいらしい
 → 一般の方にこれを正しく説明するのはむずかしい...
 エンジニアはデータ型の知識があるので説明が簡単！
3. ©2022 Voicy, Inc. なぜこの話をするのか






 https://zoomcorp.com/ja/jp/field-recorders/field-recorders/f3/

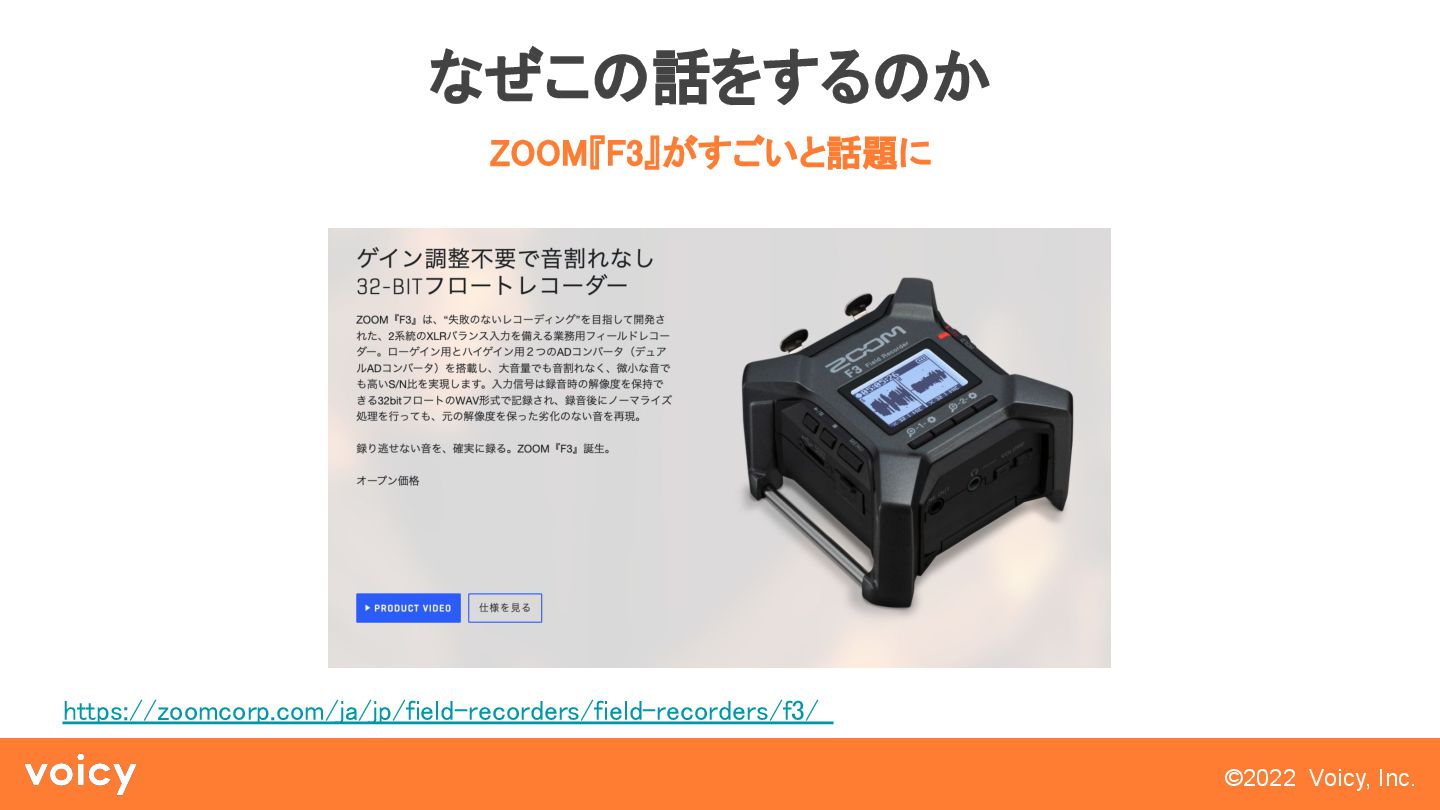

 ZOOM『F3』がすごいと話題に

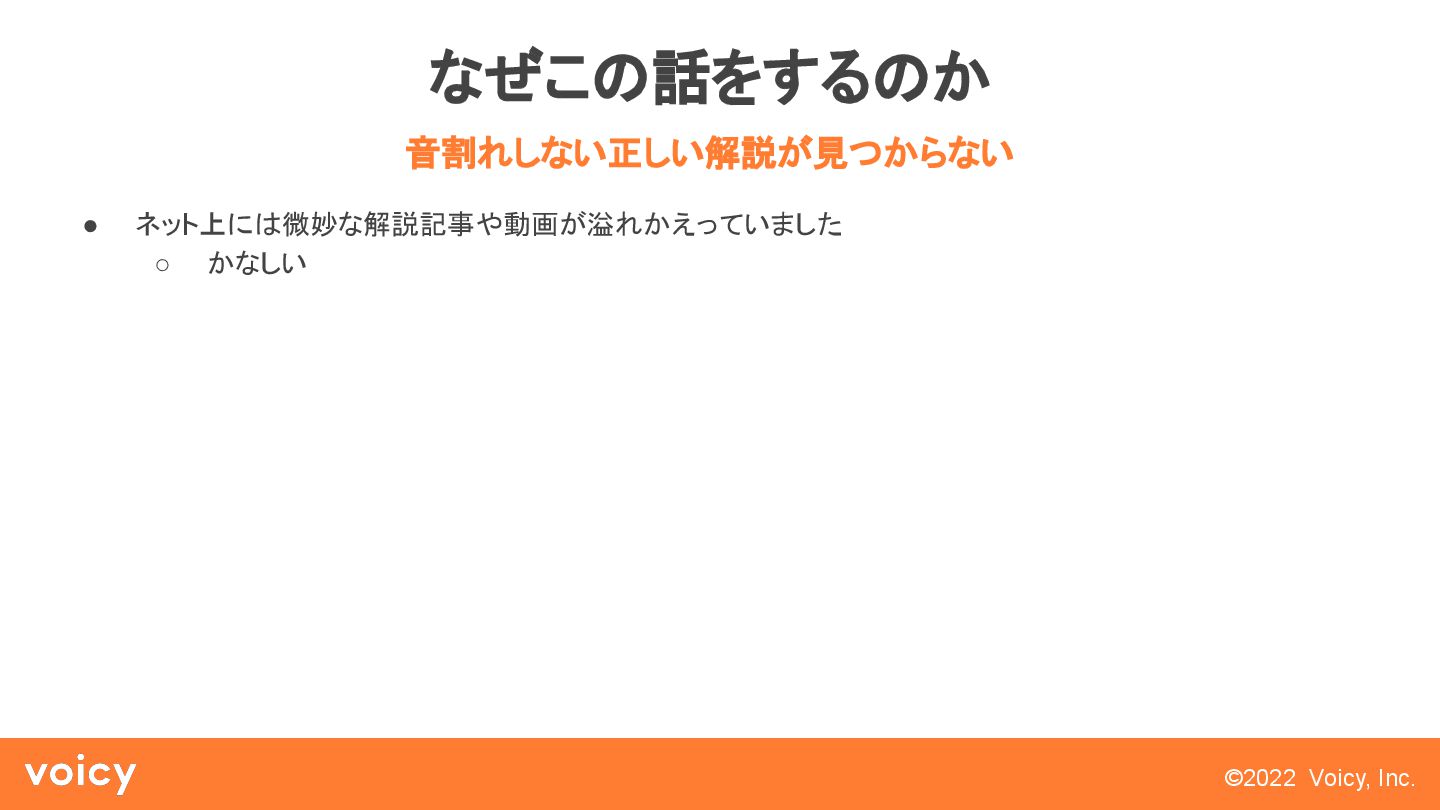

4. ©2022 Voicy, Inc. なぜこの話をするのか
 • ネット上には微妙な解説記事や動画が溢れかえっていました
 ◦ かなしい
 音割れしない正しい解説が見つからない

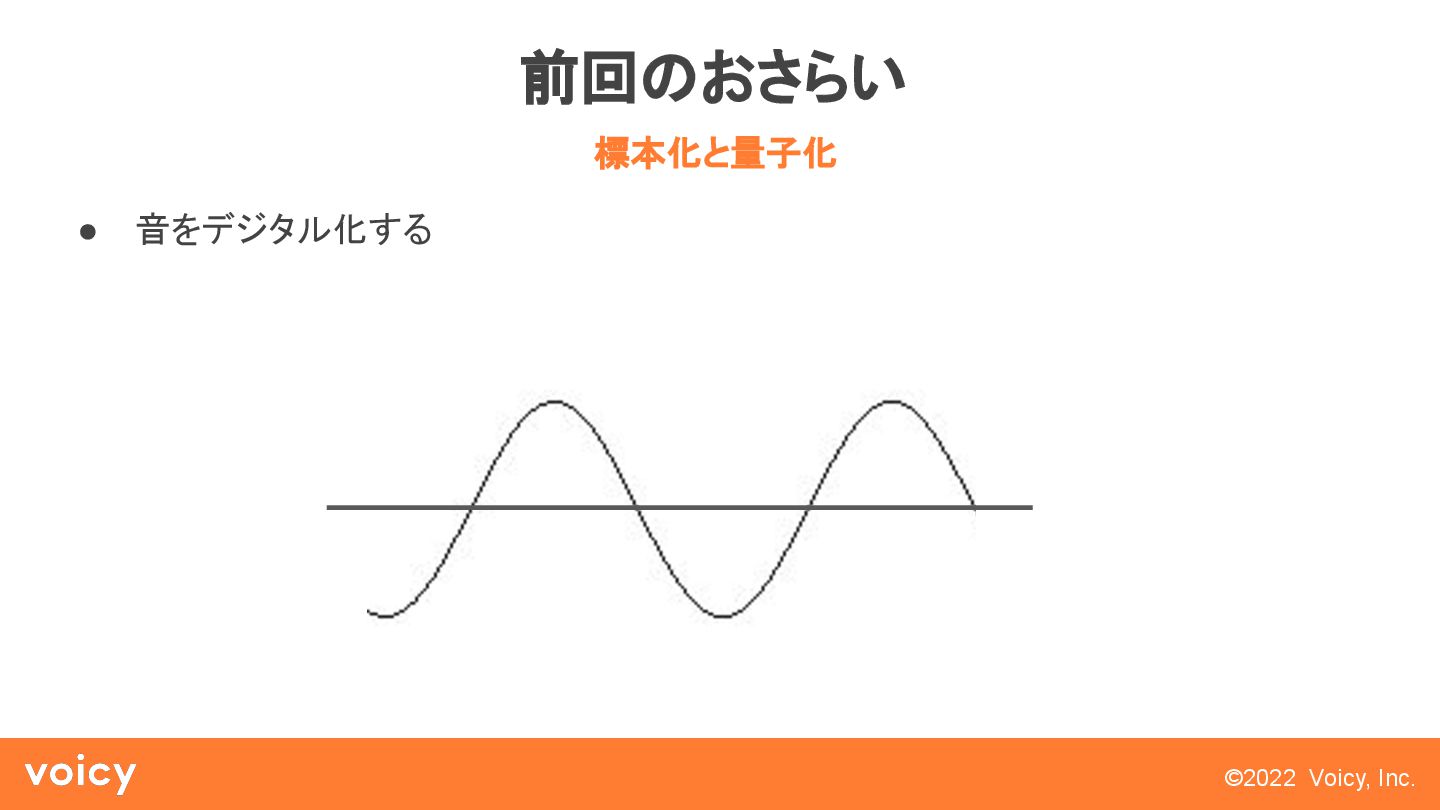

5. ©2022 Voicy, Inc. 前回のおさらい
 • 音をデジタル化する
 標本化と量子化

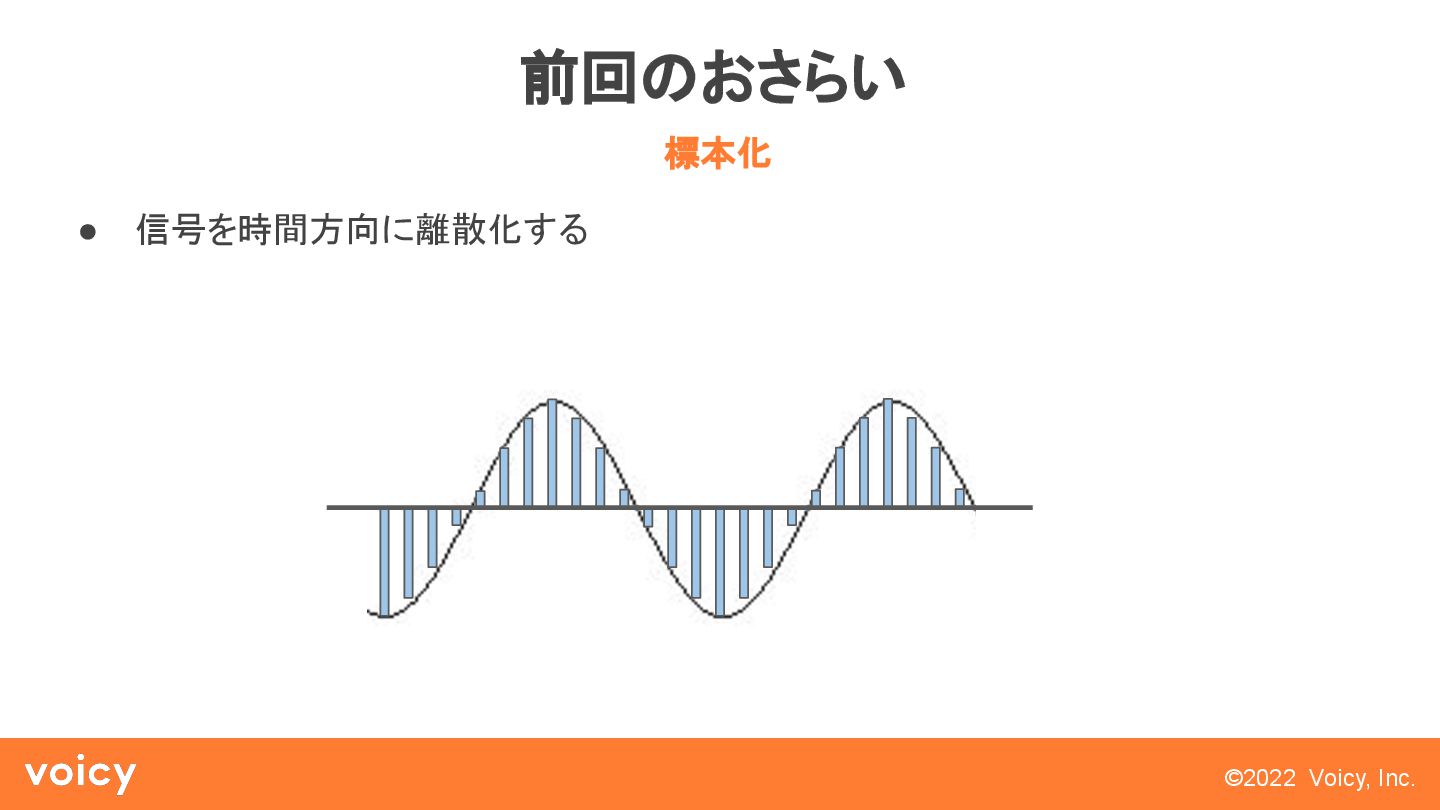

6. ©2022 Voicy, Inc. 前回のおさらい
 • 信号を時間方向に離散化する
 標本化

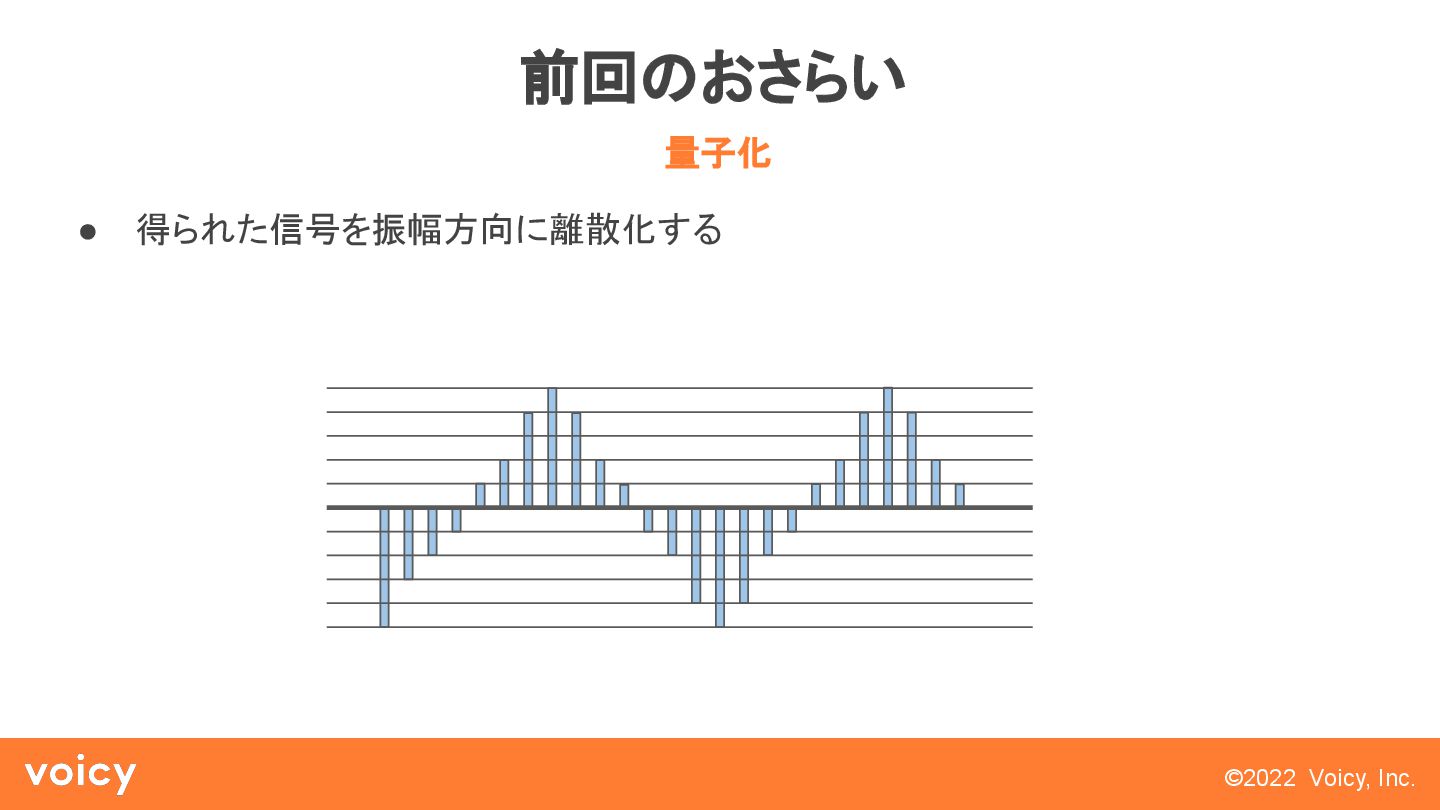

7. ©2022 Voicy, Inc. 前回のおさらい
 • 得られた信号を振幅方向に離散化する
 量子化

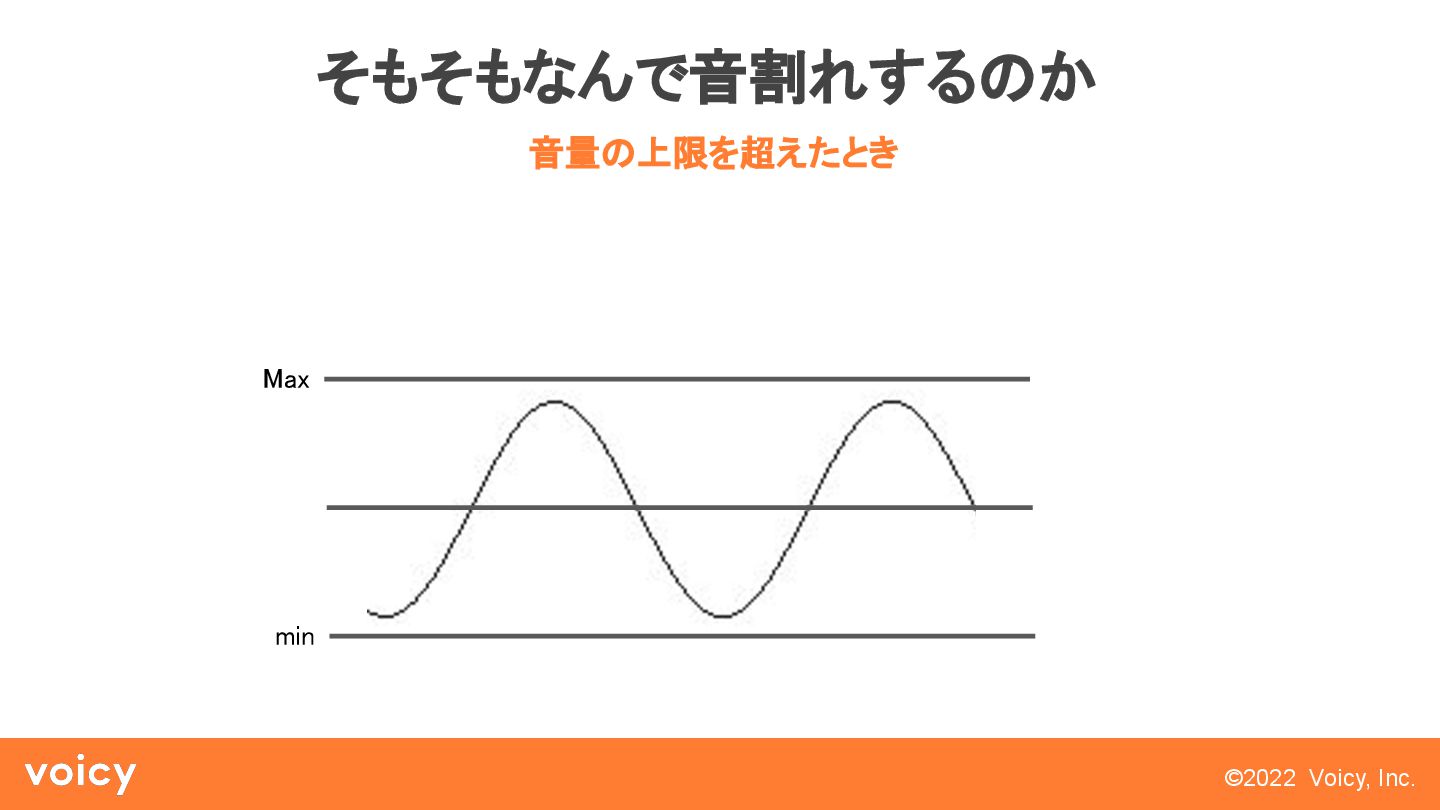

8. ©2022 Voicy, Inc. そもそもなんで音割れするのか
 音量の上限を超えたとき
 Max
 min

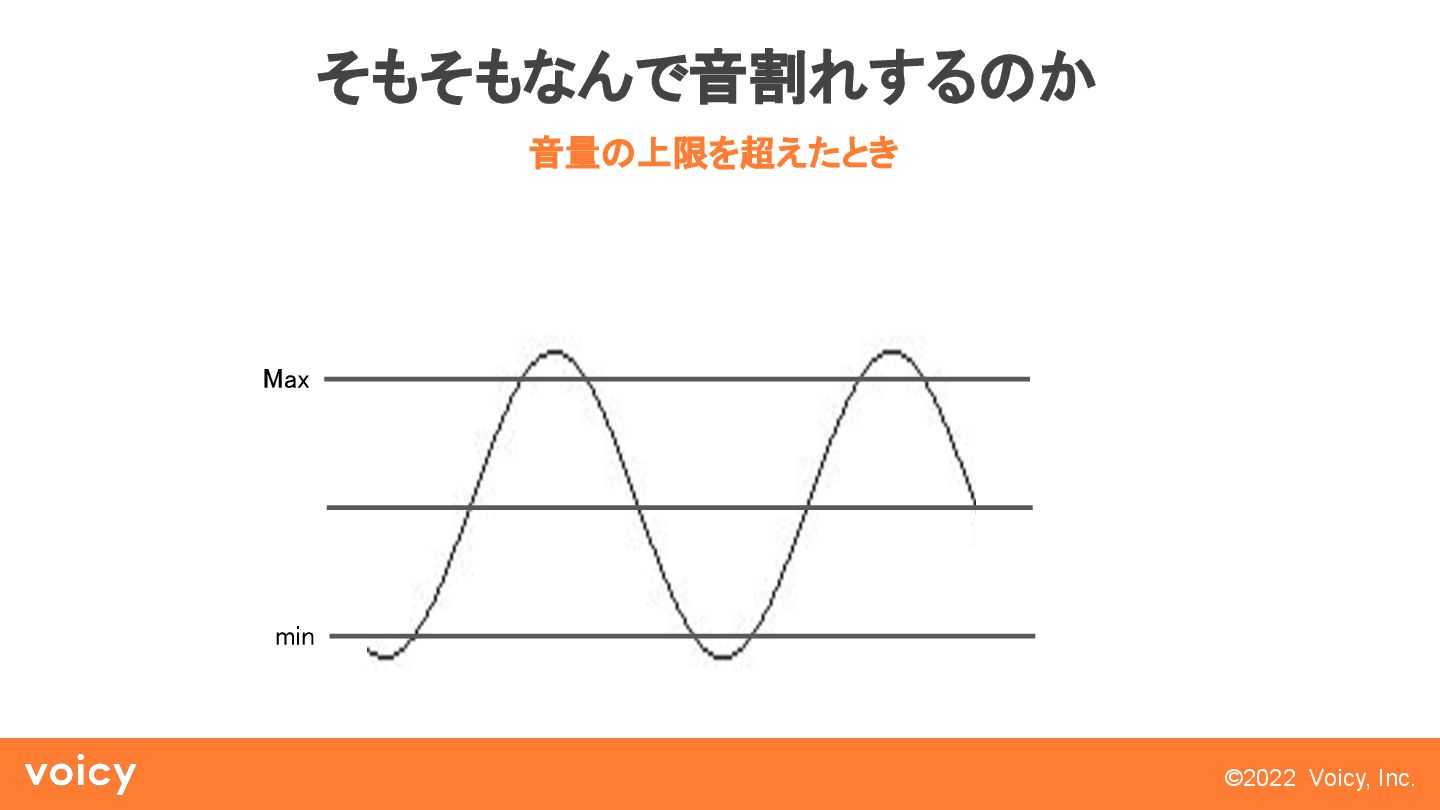

9. ©2022 Voicy, Inc. そもそもなんで音割れするのか
 音量の上限を超えたとき
 Max
 min

10. ©2022 Voicy, Inc. そもそもなんで音割れするのか
 音量の上限を超えたとき
 Max
 min

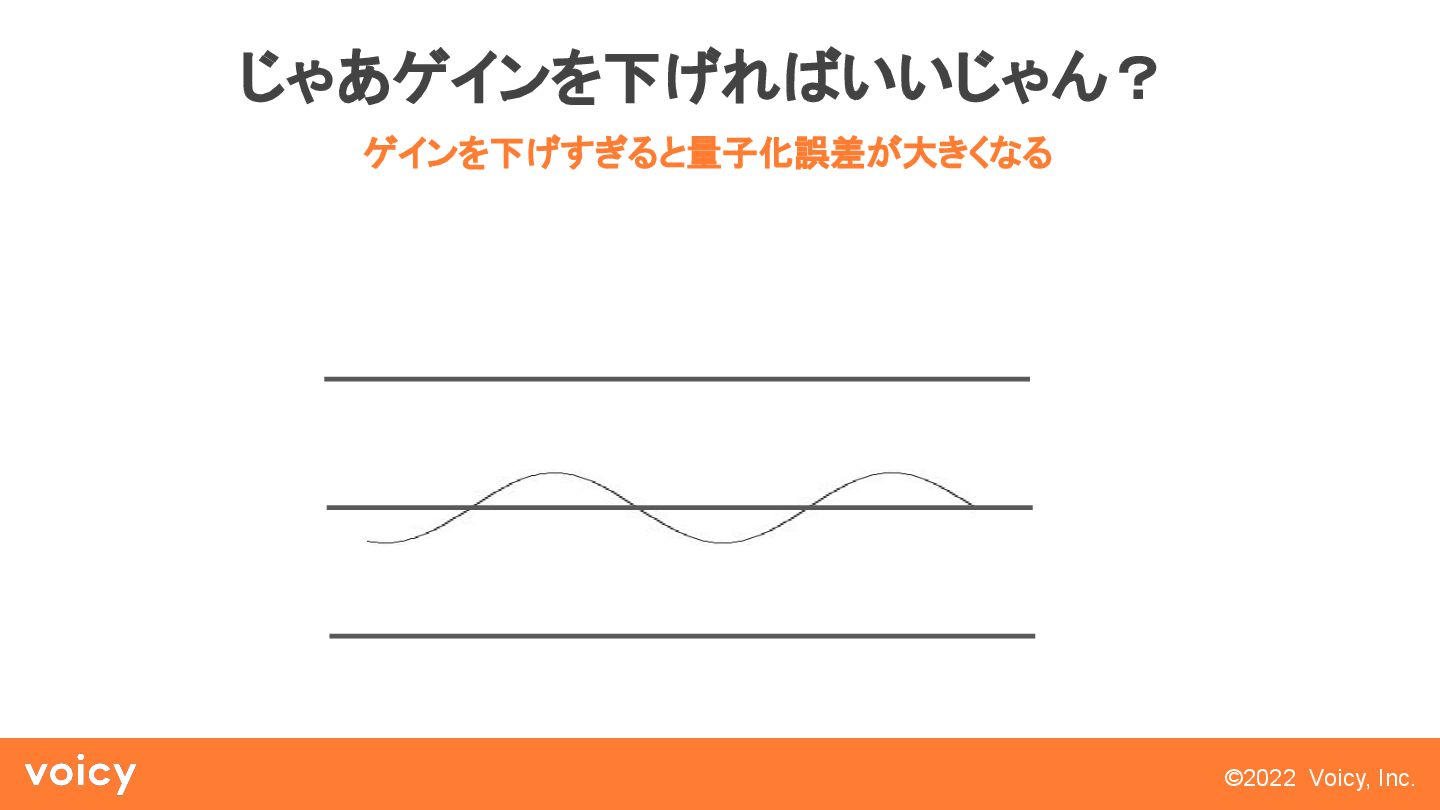

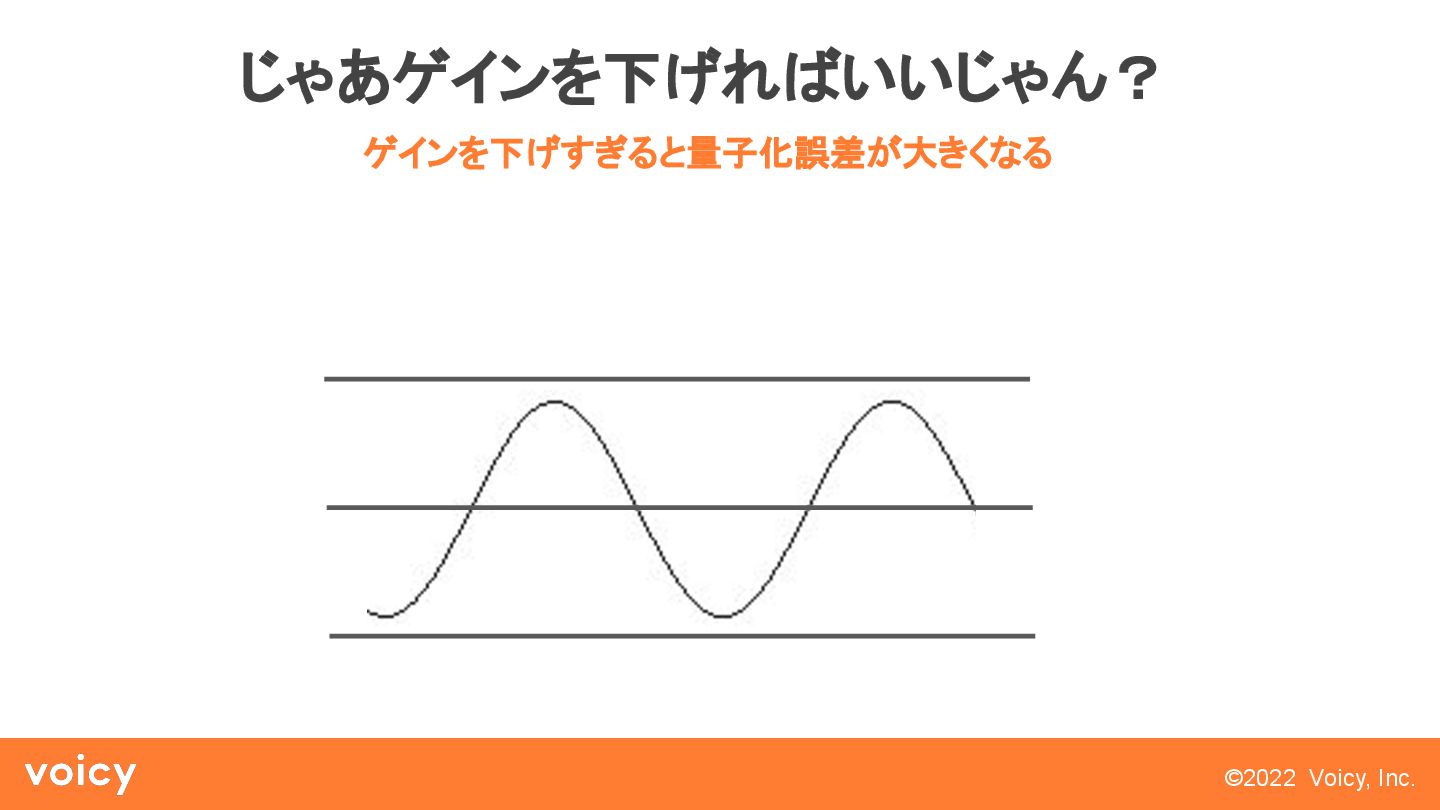

11. ©2022 Voicy, Inc. じゃあゲインを下げればいいじゃん？
 ゲインを下げすぎると量子化誤差が大きくなる

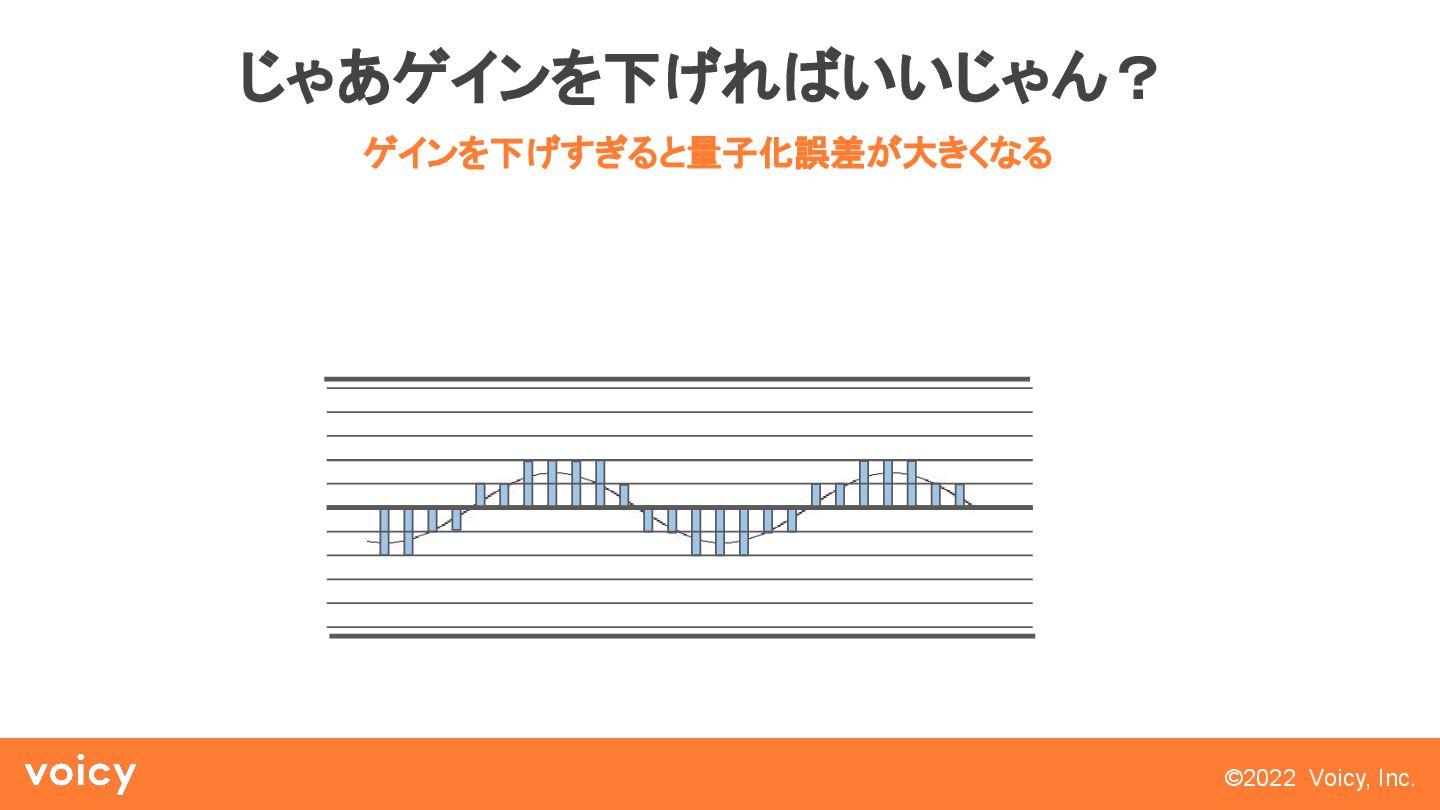

12. ©2022 Voicy, Inc. じゃあゲインを下げればいいじゃん？
 ゲインを下げすぎると量子化誤差が大きくなる

13. ©2022 Voicy, Inc. じゃあゲインを下げればいいじゃん？
 ゲインを下げすぎると量子化誤差が大きくなる

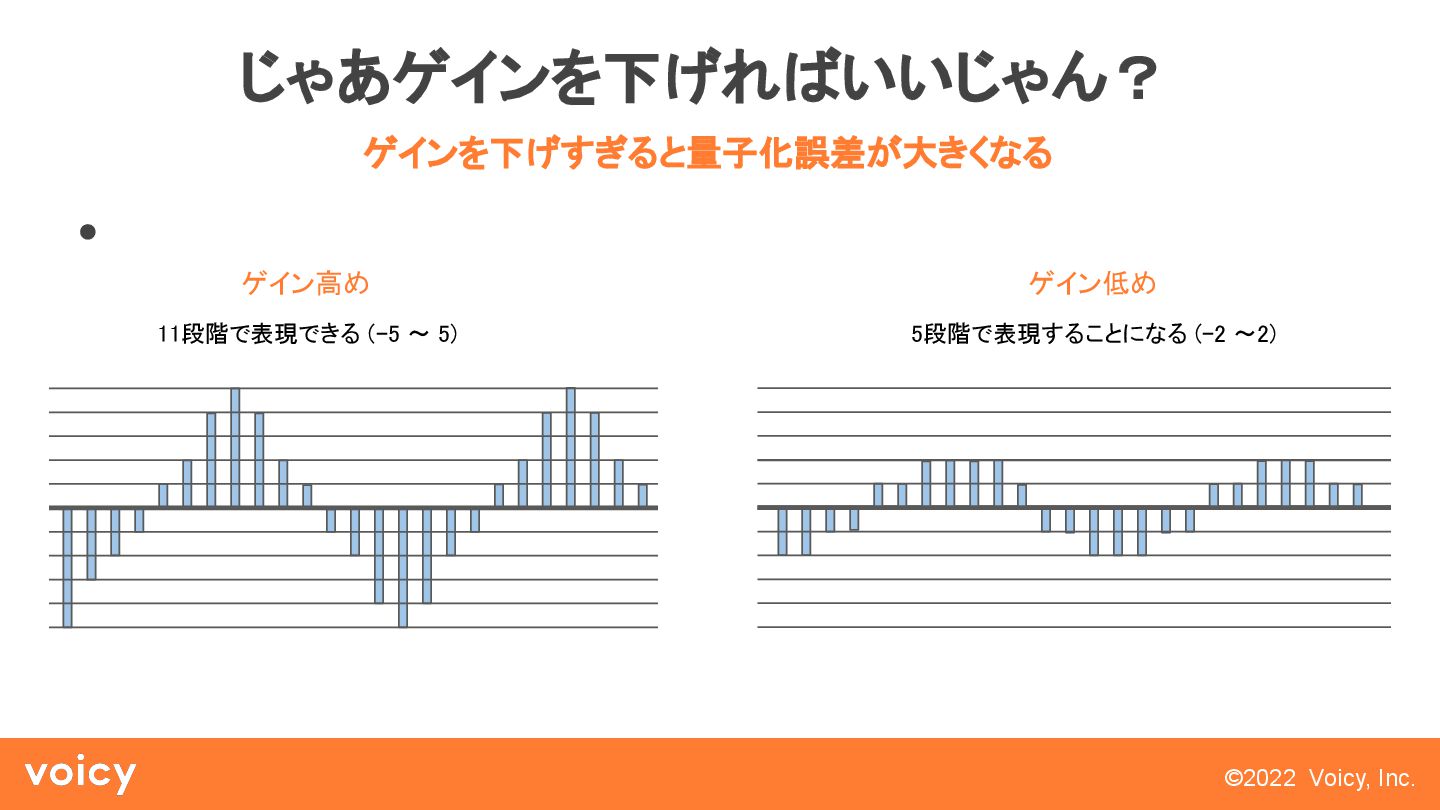

14. ©2022 Voicy, Inc. じゃあゲインを下げればいいじゃん？
 •
 ゲインを下げすぎると量子化誤差が大きくなる
 ゲイン高め
 ゲイン低め
 11段階で表現できる (-5 〜 5)
 5段階で表現することになる (-2 〜2)

15. ©2022 Voicy, Inc. • 音割れしやすい例
 ◦ 2人で話していて、片方の人だけ声が大きい
 ◦ 普通に話すときは声が小さいが、笑うときだけ声が大きい
 → 音量の差がある
 • 適切なゲイン
 ◦ できるだけ大きく
 ◦ でも音割れしない範囲で
 適切なゲイン
 ゲイン設定は難しい

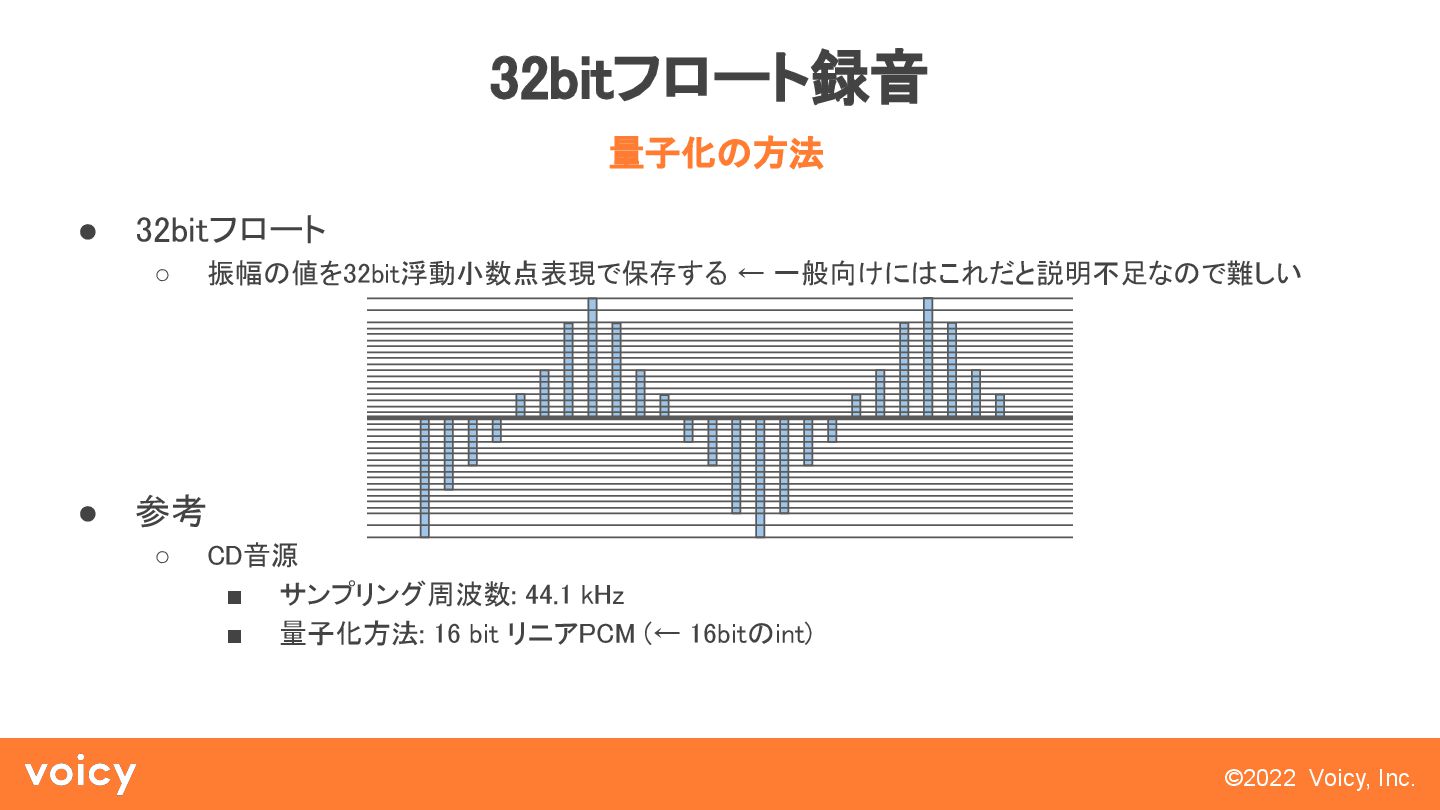

16. ©2022 Voicy, Inc. 量子化の方法
 32bitフロート録音
 • 32bitフロート
 ◦ 振幅の値を32bit浮動小数点表現で保存する ← 一般向けにはこれだと説明不足なので難しい


 • 参考
 ◦ CD音源
 ▪ サンプリング周波数: 44.1 kHz
 ▪ 量子化方法: 16 bit リニアPCM (← 16bitのint)

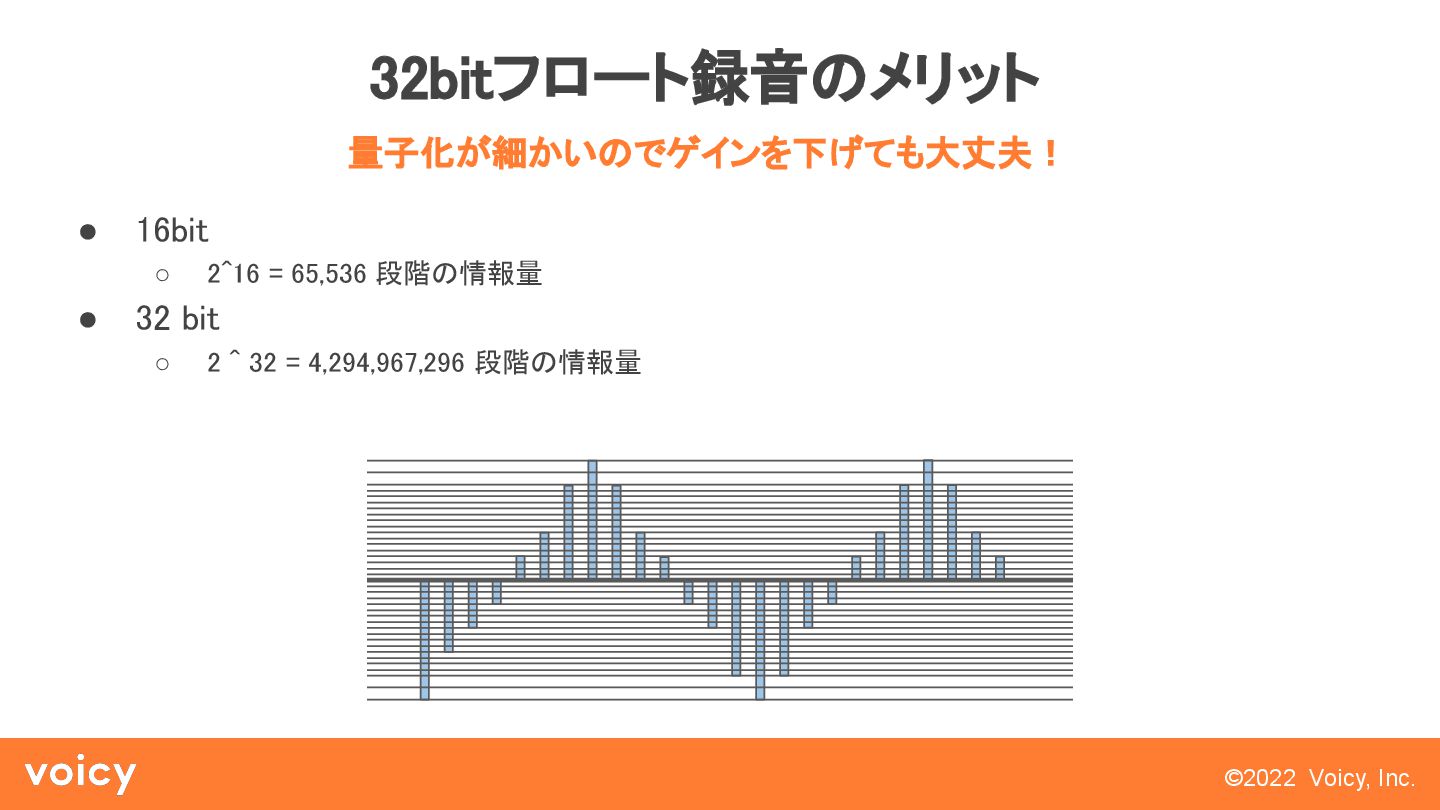

17. ©2022 Voicy, Inc. 量子化が細かいのでゲインを下げても大丈夫！
 32bitフロート録音のメリット
 • 16bit
 ◦ 2^16 = 65,536 段階の情報量
 • 32 bit
 ◦ 2 ^ 32 = 4,294,967,296 段階の情報量

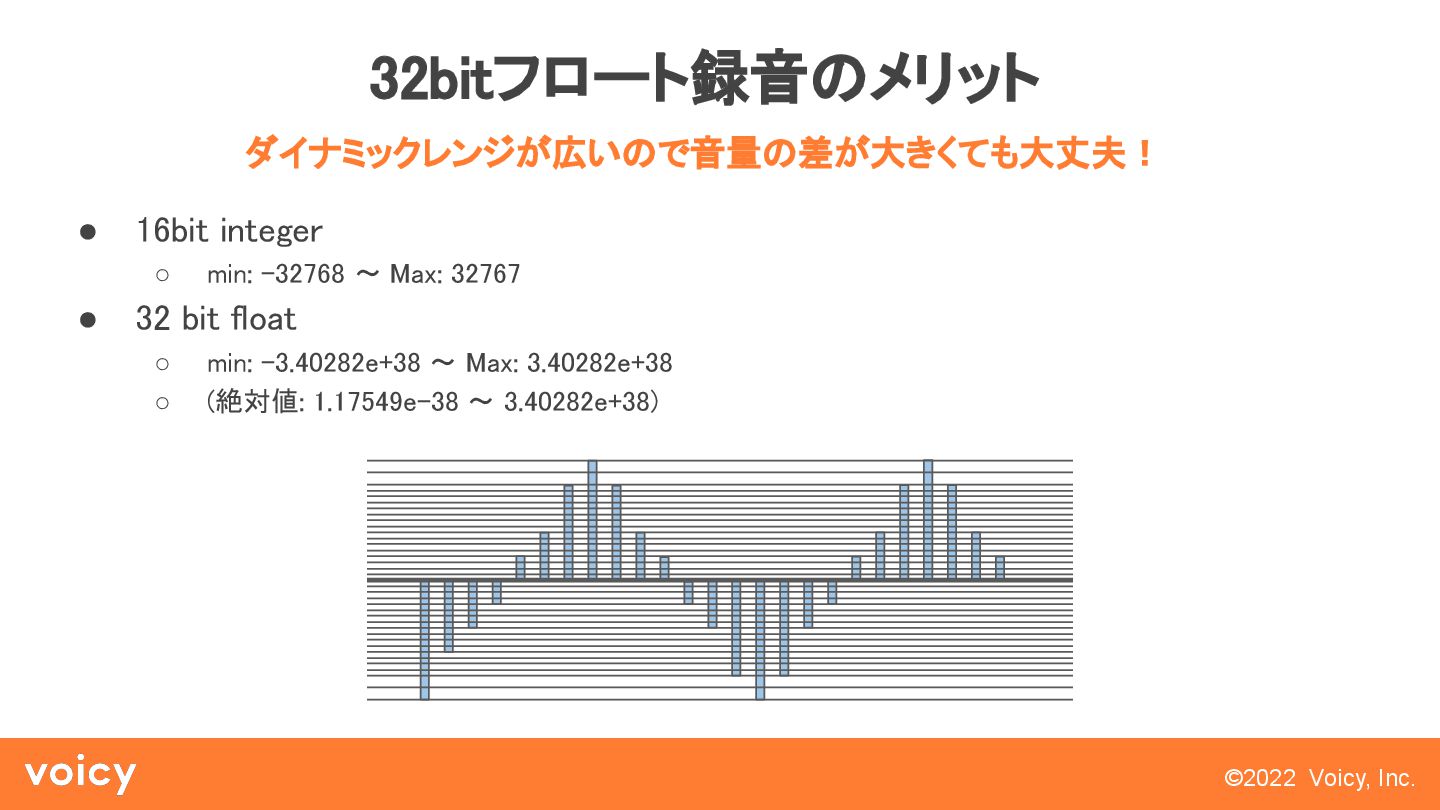

18. ©2022 Voicy, Inc. ダイナミックレンジが広いので音量の差が大きくても大丈夫！
 32bitフロート録音のメリット
 • 16bit integer
 ◦ min: -32768 〜 Max: 32767
 • 32 bit float
 ◦ min: -3.40282e+38 〜 Max: 3.40282e+38
 ◦ (絶対値: 1.17549e-38 〜 3.40282e+38)

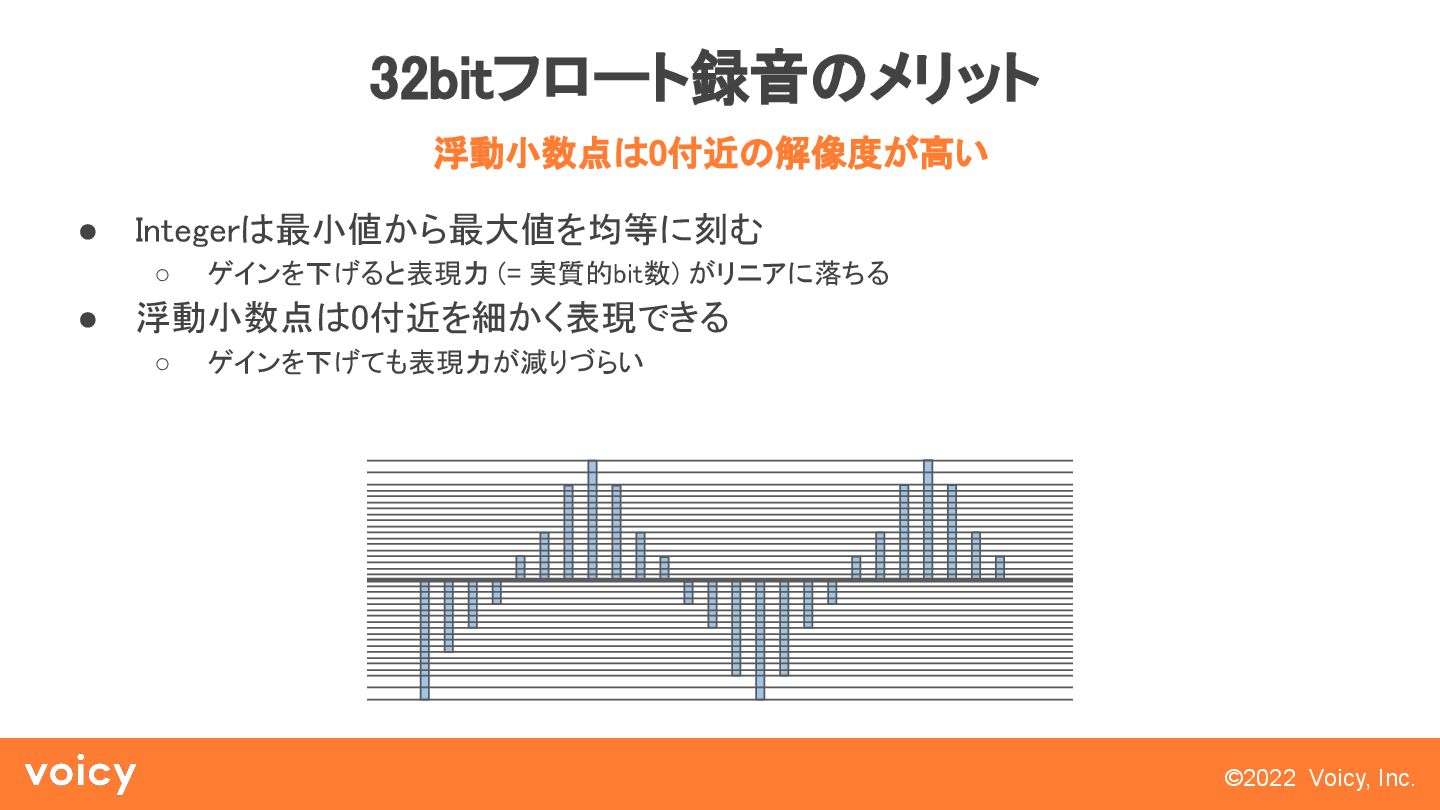

19. ©2022 Voicy, Inc. 32bitフロート録音のメリット
 • Integerは最小値から最大値を均等に刻む
 ◦ ゲインを下げると表現力 (= 実質的bit数) がリニアに落ちる
 • 浮動小数点は0付近を細かく表現できる
 ◦ ゲインを下げても表現力が減りづらい
 浮動小数点は0付近の解像度が高い

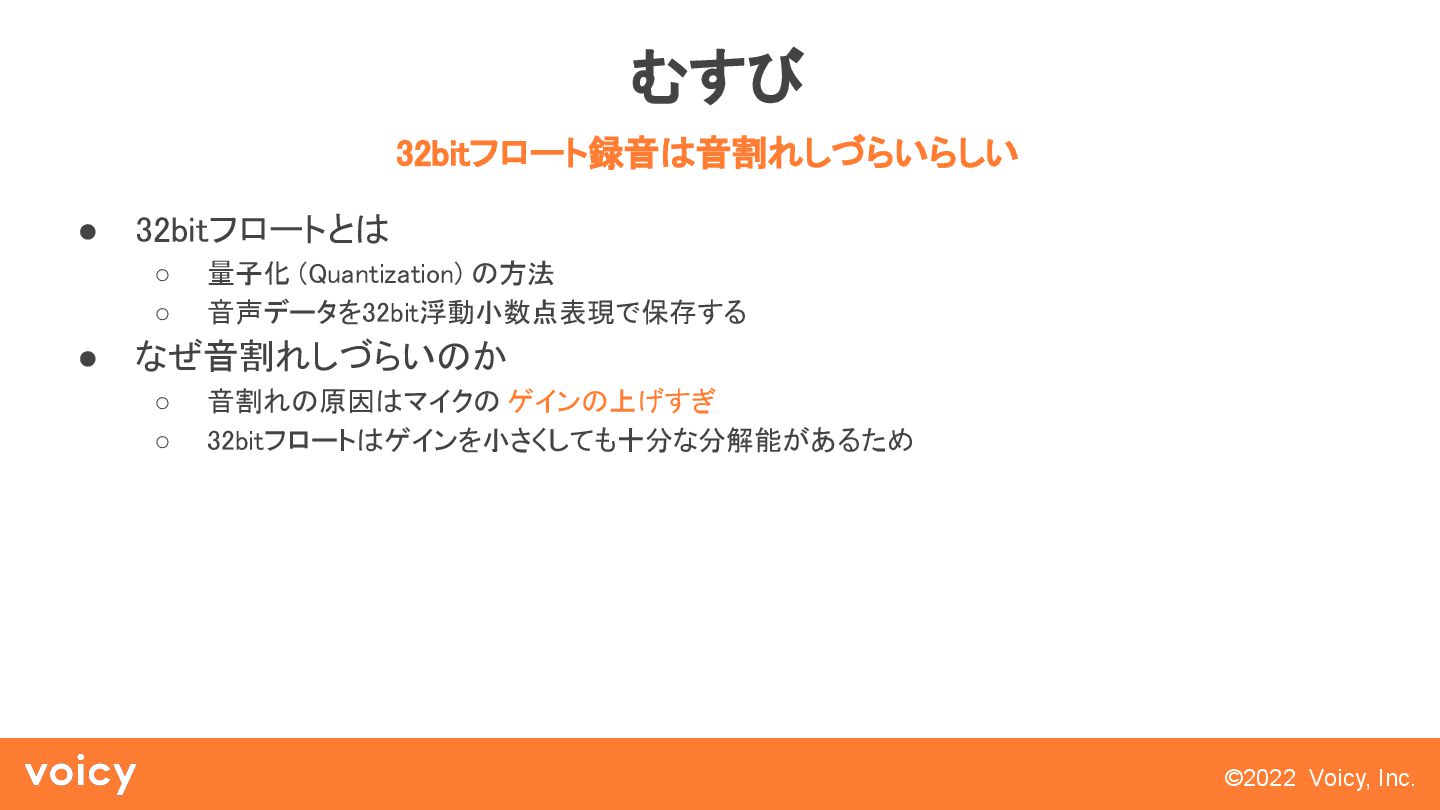

20. ©2022 Voicy, Inc. むすび
 • 32bitフロートとは
 ◦ 量子化 (Quantization) の方法
 ◦ 音声データを32bit浮動小数点表現で保存する
 • なぜ音割れしづらいのか
 ◦ 音割れの原因はマイクの ゲインの上げすぎ
 ◦ 32bitフロートはゲインを小さくしても十分な分解能があるため
 32bitフロート録音は音割れしづらいらしい

21. 音声×テクノロジーでワクワクする社会をつくる
