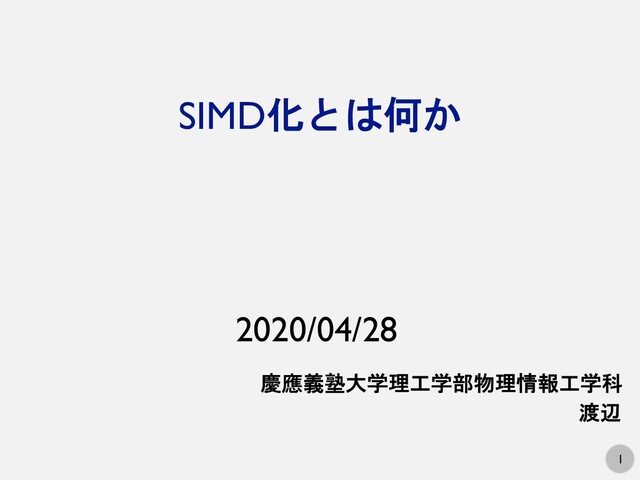

1. 1 SIMD化とは何か 慶應義塾大学理工学部物理情報工学科 渡辺 2020/04/28
2. 2 Single Instruction Multiple Dataの略 直訳すると「一つの命令、複数のデータ」(※) ※フリンの分類(Flynn’s taxonomy)の一つだが、気にしなくて良い 1サイクルで複数の計算を 同時に行うための工夫の一つ
3. 3 科学計算に使われる汎用CPUは、ほぼSIMDを採用している なぜSIMDが必要か？ SIMD化とは何か？ どうやってSIMD化するか？
4. 4 メモリからデータと命令を取ってきて 演算機に投げ 演算結果をメモリに書き戻す 計算機とは 装置のこと データ 演算結果 CPU メモリ 演算器 演算器
5. 5 データをレジスタに載せて演算器に投げる 計算機は ことで計算する レジスタ データ 演算器 演算結果 データをレジスタに載せて計算し、結果もレジスタに帰ってくる
6. 6 整数と浮動小数点数は異なるレジスタ、異なる演算器を使う 整数レジスタ 浮動小数点レジスタ 整数演算器 浮動小数演算器 整数レジスタ しか受け付けない 浮動小数点レジスタ しか受け付けない
7. 7 レジスタには長さがある レジスタの長さはビット数(bit)で表す 32ビットレジスタ 64ビットレジスタ ハードウェアやソフトウェアの「ビット数」は 対応する整数レジスタのビット数で決まる ファミコン 8ビット スーファミ 16ビット プレステ 32ビット NINTENDO64 64ビット ・・・
8. 8 数値計算では、主に倍精度実数を用いる 倍精度実数は64ビットで表現される 64ビット浮動小数点レジスタ 倍精度実数 (64ビット) ひとつ乗る 数値計算に用いるCPUの多くは64ビット整数レジスタと 64ビット浮動小数点レジスタを持つ ただし、x86系のCPUは歴史的事情により64ビット浮動小数点 レジスタを持たず、128ビットSIMDレジスタを使う
9. 9 データ 演算器 演算結果 演算器 演算器に計算を投げてから結果が返ってくるまで時間がかかる この時間をレイテンシと呼び、サイクル数で測る 浮動小数点演算なら、加減乗算で3～6サイクル程度。除算は遅い(10～20サイクル)
10. 10 全部で6工程ある作業を6人で分担すれば 1サイクルに1つ製品を作ることができる 演算器に入ってから出てくるまでは6サイクル(レイテンシ) 演算器から毎サイクル結果が出てくる(スループット) 1サイクルに1段右に動くベルトコンベア 演算器
11. 11 性能 動作周波数 ＝ パイプライン処理により、1サイクルに1回計算 できるようになった あとは動作周波数を上げれば上げるだけ性能があがる ・・・はずだった
12. 12 1サイクルに複数の命令を実行するしかない 動作周波数を上げずに演算性能を上げたい CPUの動作周波数向上は2000年頃から頭打ちに http://cacm.acm.org/magazines/2012/4/147359-cpu-db-recording-microprocessor-history/fulltext 年 動作周波数(MHz) 主に発熱が原因
13. 13 ハードウェアにがんばらせる データフェッチ 依存関係チェック データと命令を複数持ってきて 複数の生産ラインに振り分ける 演算機 演算機 実行ユニットが増えると命令振り分けで死ぬ 命令の後方互換性を保てる この人が過労死する
14. 14 ※Very Long Instruction Word ソフトウェアにがんばらせる コンパイラがデータと 命令を並べておく それをノーチェックで 演算機に流しこむ 依存関係チェックが不要→ハードウェアが簡単に 神のように賢いコンパイラが必要 後方互換性を失う 組み込み向けでは人気も HPC向けとしてはほぼ絶滅
15. 15 プログラマが データを並べておく プログラマにがんばらせる 一度に2〜8演算を行う ハードウェアは簡単 後方互換性も保てる コンパイラによる自動SIMD化には限界がある プログラムが大変 それをノーチェックで 演算機に流しこむ
16. 16 パイプライン処理により、1サイクルに1命令実行できる CPUの動作周波数は限界に達しており、これ以上あがらない 1サイクルに複数の命令を実行するしかない ハードやソフトにがんばらせる方法も限界 人間ががんばるしかない ←イマココ
17. 17 1時間に1個製品ができる製造ラインがある ただし、コンベアの速度はもう上がらない じゃあ製造ラインの幅を倍にすれば良いじゃん
18. 18 • 64ビットレジスタは倍精度実数を一つ載せることができる • 128ビットレジスタなら、二つ載せることができる • 256ビットレジスタなら、四つ載せることができる 128ビット 64ビット 256ビット ビット幅が広く、データを一度に複数載せることが できるレジスタをSIMDレジスタと呼ぶ
19. 19 1 3 4 8 2つのレジスタに4つずつ値を載せる(256ビットの場合) 3 8 2 5 「同じ位置」同士で同時に独立な演算をする 1 3 4 8 3 8 2 5 4 11 6 13 ＋
20. 20 3 8 2 5 1 3 4 8 4 11 6 13 ＋ 3 1 4 ＋ 一つの計算をするのと同じ時間で 複数の計算を同時に実行できる CPUの理論ピーク性能は「SIMD幅を使い切った時」の値 SIMDが使えていなければ、数分の一の性能しか出せない
21. 21 各位置ごとに異なる演算はできない 1 3 4 8 3 8 2 5 4 11 6 13 ＋ 複数のデータ(Multiple Data)に 単一の演算 (Single Instruction)を実行するから SIMD (Single Instruction Multiple Data)
22. 22 使っていない位置は無駄になる 8 5 13 ＋ なるべくSIMDレジスタにデータを詰め込んで一度に計算したい
23. 23 SIMDベクトル化 (SIMD Vectorization)とも SIMDレジスタをうまく使えていないプログラムを SIMDレジスタを活用するように修正し 性能を向上させること
24. 24 1. コンパイラにSIMD化してもらう 2. 自分でSIMD化する 基本的にこの二択
25. 25 const int N = 10000; double a[N], b[N]; void func(void){ for(int i=0;i<N;i++){ a[i] += b[i]; } } 最近のコンパイラは簡単なコードなら勝手にSIMD化してくれる test.cpp たとえばこんなファイルを用意する
26. 26 Intelコンパイラに食わせて、最適化レポートを出力 icpc -O3 -qopt-report=2 -c test.cpp test.optrpt LOOP BEGIN at test.cpp(5,3) remark #15300: LOOP WAS VECTORIZED LOOP END const int N = 10000; double a[N], b[N]; void func(void){ for(int i=0;i<N;i++){ a[i] += b[i]; } } test.cpp test.cppの5行目のループを ベクトル化したよ
27. 27 うまくSIMD化できなかった時、レポートを見ながら SIMD化のヒントを出したり、コードを修正したりする 少しの修正で性能が出る場合は良いが、これでがんば るくらいなら自分でSIMD化したほうが早い場合が多い
28. 28 自分でSIMD命令を書くことでSIMD化する v4df vdq_1_b = (vqj_1 - vqi); v4df vdq_2_b = (vqj_2 - vqi); v4df vdq_3_b = (vqj_3 - vqi); v4df vdq_4_b = (vqj_4 - vqi); tmp0 = _mm256_unpacklo_pd(vdq_1_b, vdq_2_b); tmp1 = _mm256_unpackhi_pd(vdq_1_b, vdq_2_b); tmp2 = _mm256_unpacklo_pd(vdq_3_b, vdq_4_b); tmp3 = _mm256_unpackhi_pd(vdq_3_b, vdq_4_b); vdx = _mm256_permute2f128_pd(tmp0, tmp2, 0x20); vdy = _mm256_permute2f128_pd(tmp1, tmp3, 0x20); vdz = _mm256_permute2f128_pd(tmp0, tmp2, 0x31); 実際にはアセンブリに対応したC言語の関数を呼ぶ SIMD命令はアセンブリなのでアセンブリで コードを書くことになる
29. 29 SIMD命令はCPUによって異なる →CPUごとにプログラムを書き換えないといけない 旧世代CPU 次世代CPU
30. 30 場合によって最適なデータレイアウトが異なる 例：三次元の座標データを持つ原子のまとまりを表現したい X Y Z X Y Z X X X X Y Y Y Y Z Z Z Z 方法2: 同じ成分をまとめる Structure of Array (SoA) 方法1: 順番に並べていく Array of Structure (AoS) SoAとAoSの変換は、コードをほぼ全て書き直しに・・・ どちらが良いか、CPUやプログラムごとに違う
31. 31 SIMD化の目的はSIMD化率を上げることではなく 実行性能を向上させること 演算器 レジスタ メモリ CPU SIMD化 メモリ最適化 多くの場合、メモリ転送がボトルネック SIMD化率を上げてもキャッシュ効率が低下したら性能は落ちる ↑こっちより ↑こっちの方が大事
32. 32 SIMDは1サイクルに複数の命令を実行するた めの工夫の一つ SIMDは幅広レジスタに複数のデータを載せ て同時に独立な計算を実行する SIMD化は、コンパイラに任せる方法と、 自分で書く方法がある SIMD化の目的はSIMDレジスタを活用する ことで性能を向上させること
33. 33 SIMD化は面倒だが難しくない まずはやってみよう
