小型ハイブリッド用フライトシミュレータの開発
Search
sksat
February 03, 2020
Programming
0
1.2k
小型ハイブリッド用フライトシミュレータの開発
村井研2期目(Arch)のWIP発表です.
実装:
https://github.com/sk2sat/trochia
sksat
February 03, 2020
Tweet
Share
More Decks by sksat
See All by sksat
探査機自作ゼミ2025スライド
sksat
3
740
人になにかを教えるときに考えていること(2025-05版 / VRC-LT #18)
sksat
4
1.1k
人工衛星開発のための C2A フレームワークとその開発体験
sksat
1
410
人工衛星の開発体験向上のために、ソフトウェアからできること
sksat
4
780
3ヶ月でできる! 探査機自作ゼミ教材自作入門
sksat
6
2.9k
セキュリティ・キャンプ全国大会2024 S17 探査機自作ゼミ 事前学習・当日資料
sksat
4
25k
AE Rust 勉強会: github-webhook-rs
sksat
0
270
万国のサーバ管理者よ, 自動化せよ!
sksat
1
7.8k
teleka.suを支える技術
sksat
1
16k
Other Decks in Programming
See All in Programming
TanStack DB ~状態管理の新しい考え方~
bmthd
2
360
OSS開発者という働き方
andpad
3
990
KessokuでDIでもgoroutineを活用する / Go Connect #6
mazrean
0
120
詳解!defer panic recover のしくみ / Understanding defer, panic, and recover
convto
0
180
Honoアップデート 2025年夏
yusukebe
1
870
個人軟體時代
ethanhuang13
0
200
Microsoft Orleans, Daprのアクターモデルを使い効率的に開発、デプロイを行うためのSekibanの試行錯誤 / Sekiban: Exploring Efficient Development and Deployment with Microsoft Orleans and Dapr Actor Models
tomohisa
0
220
あのころの iPod を どうにか再生させたい
orumin
2
2.5k
Vue・React マルチプロダクト開発を支える Vite
andpad
0
100
Scale out your Claude Code ~自社専用Agentで10xする開発プロセス~
yukukotani
9
2.7k
🔨 小さなビルドシステムを作る
momeemt
2
610
AIでLINEスタンプを作ってみた
eycjur
1
210
Featured
See All Featured
We Have a Design System, Now What?
morganepeng
53
7.8k
Being A Developer After 40
akosma
90
590k
ReactJS: Keep Simple. Everything can be a component!
pedronauck
667
120k
Designing for humans not robots
tammielis
253
25k
CoffeeScript is Beautiful & I Never Want to Write Plain JavaScript Again
sstephenson
161
15k
Mobile First: as difficult as doing things right
swwweet
224
9.9k
The Illustrated Children's Guide to Kubernetes
chrisshort
48
50k
Performance Is Good for Brains [We Love Speed 2024]
tammyeverts
10
1k
I Don’t Have Time: Getting Over the Fear to Launch Your Podcast
jcasabona
33
2.4k
jQuery: Nuts, Bolts and Bling
dougneiner
64
7.9k
Cheating the UX When There Is Nothing More to Optimize - PixelPioneers
stephaniewalter
284
13k
Unsuck your backbone
ammeep
671
58k
Transcript

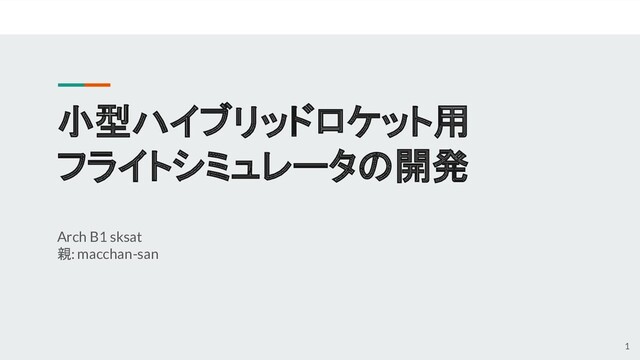

小型ハイブリッドロケット用 フライトシミュレータの開発 Arch B1 sksat 親: macchan-san 1
